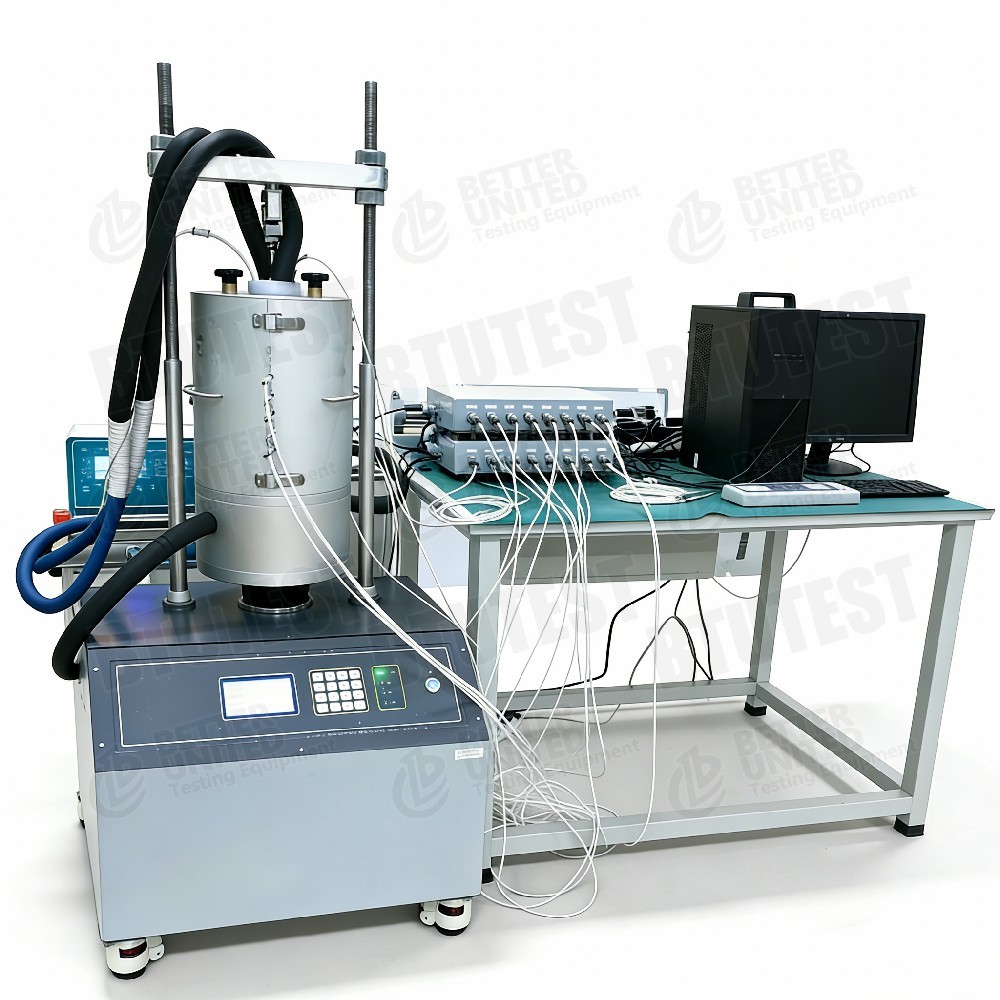

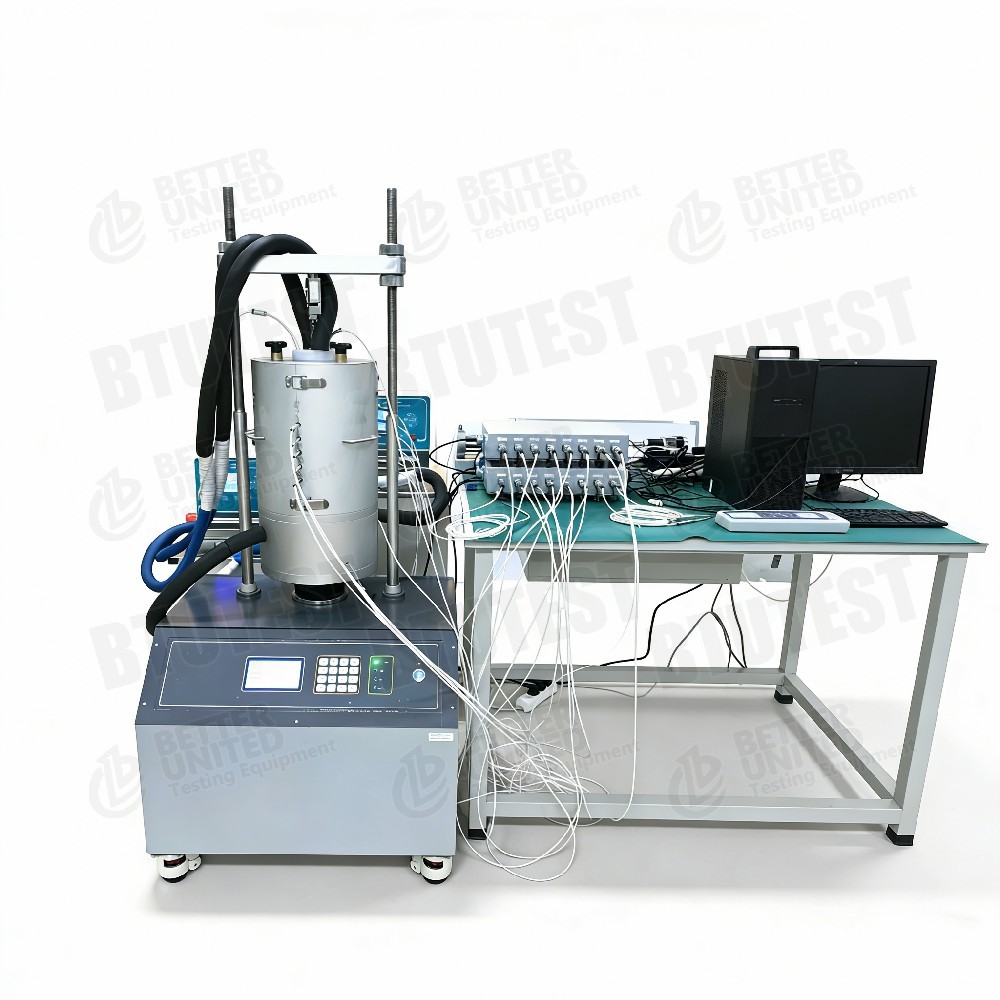

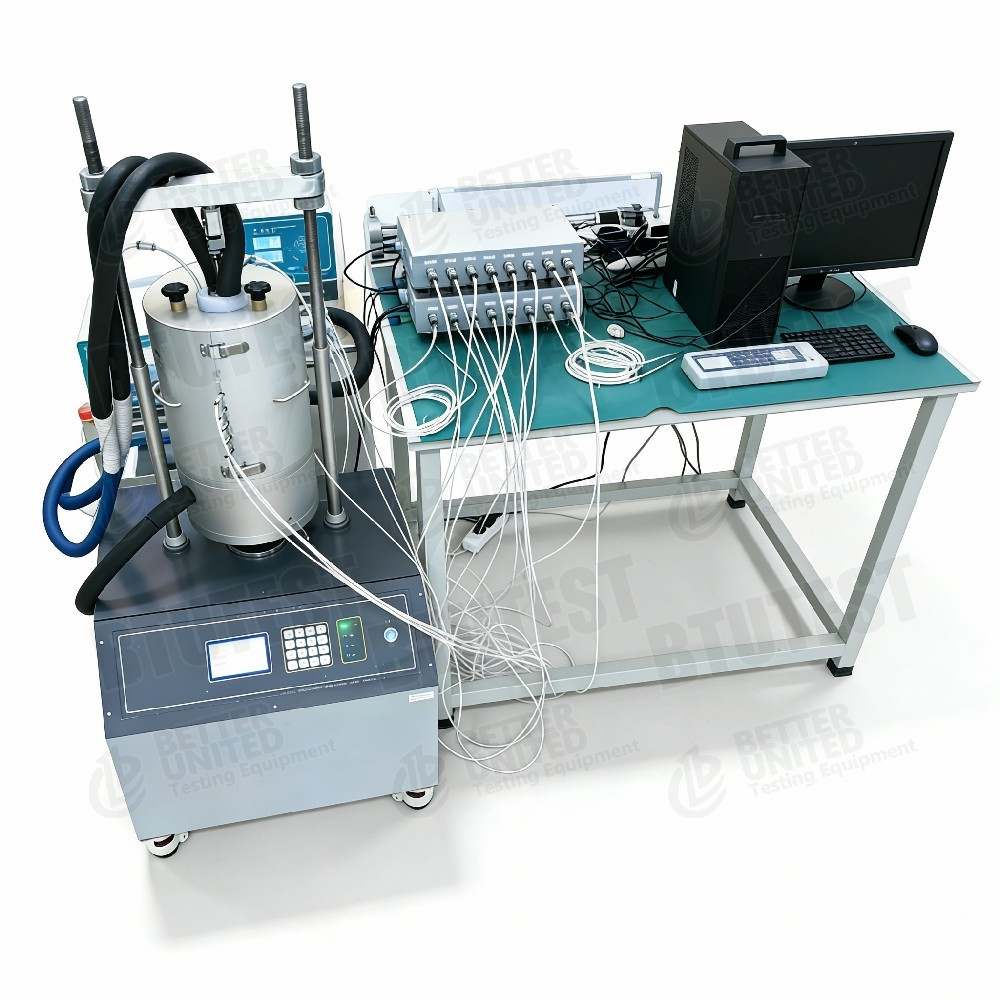

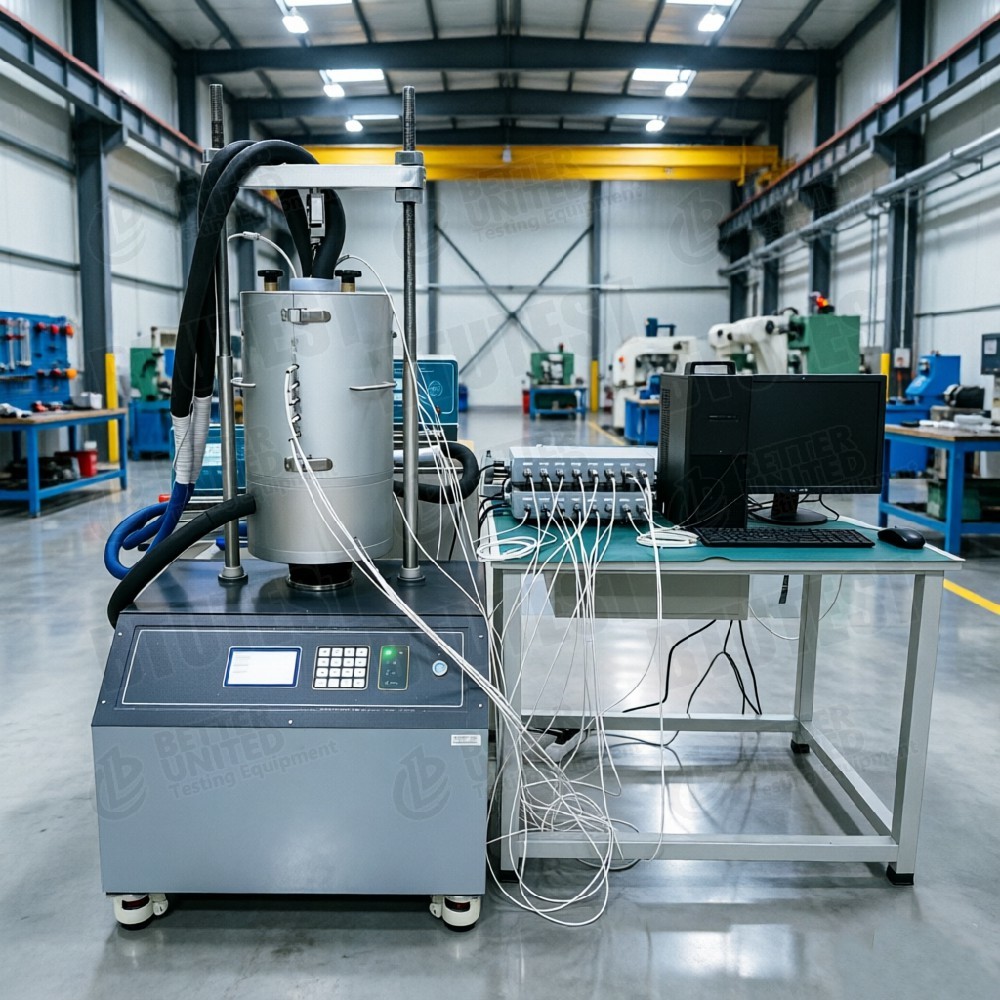

เครื่องทดสอบกระบวนการแช่แข็งดินอัตโนมัติ

รายละเอียดสินค้า

เครื่องทดสอบกระบวนการแข็งดินแบบอัตโนมัติเต็ม

รุ่น:BTU- FHA-1

คําอธิบาย

• ชื่ออุปกรณ์: เครื่องทดสอบกระบวนการแข็งดินแบบอัตโนมัติเต็ม
• รุ่น: BTU-FHA-1
• ภาพรวม: ใช้ในการศึกษาการเปลี่ยนแปลงสนามอุณหภูมิ, ปริมาณการลดน้ําแข็ง, กําลังการลดน้ําแข็ง, และการย้ายน้ําระหว่างการแข็งดินมันสามารถจําลองการลดน้ําแข็ง ภายใต้อุณหภูมิที่แตกต่างกันและหัวไฮดรอลิกเหมาะสําหรับวิศวกรรมดินแช่แข็ง การวิจัยป้องกันการลดน้ําแข็งใต้ดิน เป็นต้น
• ฟังก์ชันหลัก:
  • การควบคุมอุณหภูมิที่อิสระด้านบนและด้านล่างจบด้วยรูปคลื่นที่สามารถเขียนโปรแกรมได้ ( sinus, square, triangle, linear ฯลฯ)
  • การวัดแรงและการขยับของแรงยกหนาวแกน (การควบคุมความเครียดหรือการควบคุมความเครียด)
  • ระบบน้ําจําลองการฟื้นฟูน้ําใต้ดินและวัดปริมาณการย้ายน้ําระหว่างการแข็ง
  • สัมผัสอุณหภูมิ/ความชื้น 18 ตัว และช่องการรับข้อมูลเพื่อการกระจายสนามอุณหภูมิที่แม่นยําภายในตัวอย่าง

มาตรฐานการทดสอบ (สากล)

จากความสามารถของอุปกรณ์ (การแช่ดิน, การลดน้ําแข็ง, การย้ายน้ํา, การปรับอุณหภูมิ) มาตรฐานสากลดังต่อไปนี้จะใช้ได้:

หมายเหตุ: การทดสอบการลดความหนาวโดยทั่วไปASTM D5918(ระบบเปิดที่ให้น้ํา) หรือASTM D6035(จักรยานการแช่แข็ง-ไหล)

รายละเอียด (พารามิเตอร์เทคนิค)

รายละเอียด

• การควบคุมอุณหภูมิด้านบน/ด้านล่างที่อิสระ: บนและด้านล่างสามารถตั้งอุณหภูมิที่แตกต่างกันเพื่อจําลองอุณหภูมิอากาศจริงกับอุณหภูมิพื้นดิน (ตัวอย่าง ด้านล่างเย็นกว่าเป็นแหล่งความเย็น)
• รูปแบบคลื่นอุณหภูมิที่สามารถโปรแกรมได้: รองรับรูปคลื่นไซน์ สี่เหลี่ยม สามเหลี่ยม เส้นตรง และผสม
• ระบบปรับน้ําแม่นยําสูง: วัดปริมาณการย้ายของน้ําระหว่างการแช่แข็ง ด้วยความแม่นยํา 0.03 ml
• การวัดอุณหภูมิหลายจุดตามความสูง: เซ็นเซอร์ทุก 10 มิลลิเมตร (ประมาณ 20 จุด) ✓ แผนที่การพัฒนาสนามอุณหภูมิภายในตัวอย่างอย่างอย่างละเอียด
• รูปแบบการควบคุมสองแบบ: ทั้งควบคุมความยืด (อัตราการย้ายที่คง) และควบคุมความเครียด (ภาระที่คง) flexible สําหรับสภาพขอบเขตที่แตกต่างกัน
• การทดสอบแบบระยะแบบอัตโนมัติเต็ม: ซอฟต์แวร์สามารถกําหนดระยะการทดสอบ (ตัวอย่างเช่น การเย็นก่อน → การแข็งที่อุณหภูมิคงที่ → การละลาย → การแข็งใหม่) และเงื่อนไขปลาย (ตัวอย่างเช่น ขั้นต่ําการยกหรือขั้นเวลา)

การใช้งาน

• รถไฟฟ้าและรถไฟฟ้า: การป้องกันการลดน้ําแข็ง การประเมินความตึงดูดของดินใต้ดิน
• วิศวกรรมท่อ: การออกแบบป้องกันความหนาวแข็งสําหรับท่อหลอดที่ฝังในภูมิภาคที่แข็งตลอดกาล
• วิศวกรรมลําเลียงและน้ํา: กลไกความเสียหายจากน้ําแข็งที่ลื่นลงในลําเลียง
• การสร้างรากฐานในภูมิภาคหนาว: ความมั่นคงของรากฐานและโครงสร้างที่ไม่สูงในช่วงระยะการแช่แข็ง-แช่แข็ง
• สร้างพื้นที่แข็งแบบประดิษฐ์: การจําลองสนามอุณหภูมิและการย้ายของน้ําระหว่างวิธีการแช่แข็ง
• การวิจัยการเปลี่ยนแปลงสภาวะอากาศ: ผลของการลดน้ําแข็งต่อเนื่องต่อเนื่องต่อคุณสมบัติทางกลของดิน
• พื้นที่ใต้ดินในเมือง: ฝนตกแรงต่ออุโมงค์รถไฟใต้ดินและอุโมงค์อุปกรณ์บริการ

ข้อดี

• การควบคุมอุณหภูมิด้านบน/ด้านล่างที่สามารถวางโปรแกรมได้อย่างอิสระ: ซิมูเลอร์ความแตกต่างระหว่างอุณหภูมิอากาศและพื้นดินได้อย่างจริงจัง; สามารถสร้างรูปคลื่นอุณหภูมิที่ต้องการได้
• การวัดความเคลื่อนที่ความละเอียดสูงและการจําหน่ายน้ํา: ความยืดหยุ่น 0.001 มิลลิเมตร, ปริมาณน้ํา 0.001 มิลลิลิตร
• การปรับปรุงสนามอุณหภูมิหลายเซนเซอร์: 18 เซ็นเซอร์กระจายตามความสูง
• รูปแบบการควบคุมแบบสองแบบ (ความเครียด/ความยืด): อนุญาตให้มีการบดความเร็วคงที่หรือแรงยกหนาวคงที่ ใกล้กับสภาพสนาม
• การทดสอบแบบอัตโนมัติเต็ม: สภาพหลายระยะ (การเย็น, อุณหภูมิคงที่, การอบอุ่น, การแช่แข็ง) และสภาพหยุดอัตโนมัติสามารถตั้งค่าได้ล่วงหน้า
• ระยะอุณหภูมิที่กว้าง: จาก -20 °C ถึง +90 °C 适合除冰,高温干燥/收缩, และการทดสอบการถ่ายทอดความร้อน

สิ่งที่จะเลือก (คู่มือการเลือก)

• โดยหลักๆศึกษาปริมาณน้ําแข็งและการอพยพน้ํา→ การปรับแต่งแบบมาตรฐานที่มีระบบประปาและเซ็นเซอร์อุณหภูมิหลายจุดเพียงพอ
• จําเป็นต้องจําลองอัตราการเปลี่ยนแปลงอุณหภูมิที่ซับซ้อน (เช่น อุณหภูมิกลางวัน, คลื่นหนาว)→ ต้องรวมฟังก์ชันรูปคลื่นที่สามารถเขียนโปรแกรมได้ (ได้รวมไว้ในรุ่นนี้แล้ว)
• จําเป็นต้องวัดแรงยกหนาว (ควบคุมความเครียด)→ รูปแบบนี้รองรับการควบคุมความเครียด (0?? 1 MPa) สามารถวัดแรงยกหนาว
• ขนาดตัวอย่างสามารถเปลี่ยนได้หรือไม่√ รุ่นนี้คงที่ Φ100 × H200 มิลลิเมตร; ขนาดตามต้องการต้องติดต่อผู้ผลิต
• จําเป็นต้องวัดการกระจายความชื้นในดินด้วยรุ่นนี้มี 18 เครื่องตรวจความชื้น เพื่อวัดโปรไฟล์น้ํา
• จําเป็นต้องใช้วงจรการแช่แข็งและไหลน้ําแบบอัตโนมัติโปรแกรมสามารถตั้งหลายรอบได้โดยอัตโนมัติ

กระแสกระบวนการ

ตัวอย่าง:การทดสอบการลดน้ําแข็งในอุณหภูมิคง(ด้านล่าง -10°C, ด้านบน +2°C, การแช่แข็งในทิศทางเดียว)

• การเตรียมตัว: ดินแบบใหม่หรือไม่ขัดขวาง ความหนาแน่นที่คาดหมายและปริมาณน้ํา Φ100 × H200 มม.
• ติดตั้งเซ็นเซอร์: ติดตั้งเซ็นเซอร์อุณหภูมิ / ความชื้นทุก 10 มิลลิเมตรตามความสูง; เชื่อมต่อกับการเก็บข้อมูล
• ตัวอย่างติดตั้งในอุปกรณ์: วางในเซลล์ความดันหรือกล่องกัน; เชื่อมต่อแผ่นอุณหภูมิด้านบนและด้านล่าง; เชื่อมต่อระบบประปา
• กําหนดปริมาตรการทดสอบ:
  • อุณหภูมิด้านล่าง: -10°C อุณหภูมิด้านบน: +2°C (หรือคลื่นไซน์)
  • ความดันน้ํา: ตัวอย่างเช่น 10 kPa (จําลองระดับน้ําใต้ดิน)
  • รูปแบบการแบ่งเครื่องด้วยแกน: การควบคุมความเครียด (เช่น 0.1 MPa เพื่อจําลองความหน่วงเกิน) หรือการควบคุมความเครียด.
• เริ่มเย็น: โปรแกรมเย็นอัตโนมัติ; บันทึกอุณหภูมิในแต่ละจุด, ขยับการยกน้ําแข็ง, ปริมาณการจําหน่ายน้ํา, แรงแกนในเวลา
• ตรวจสอบเงื่อนไขปลาย: ตัวอย่างเช่น ปริมาณการลดน้ําแข็งถึง 5 มิลลิเมตร หรือ 72 ชั่วโมงของการแข็งเสร็จ
• การทดสอบสุดท้าย: หยุดการควบคุมอุณหภูมิ; หลังการละลาย, เอาตัวอย่างออก; ถ่ายรูปหรือชั่งถ้าจําเป็น
• การวิเคราะห์ข้อมูล: ตราโปรไฟล์สนามอุณหภูมิ, คอร์ฟฝนฝนเทียบกับคอร์ฟเวลา, คอร์ฟการอพยพน้ําสะสม; คํานวณอัตราการฝนฝนฝน, แรงฝนฝนฝน, เป็นต้น
