เครื่องตัดเฉือนแบบแรงเฉือนโดยตรงขนาดใหญ่

รายละเอียดสินค้า

อุปกรณ์ตัดตัดตรงขนาดใหญ่ / อุปกรณ์ตัดตัดง่าย

คําอธิบาย

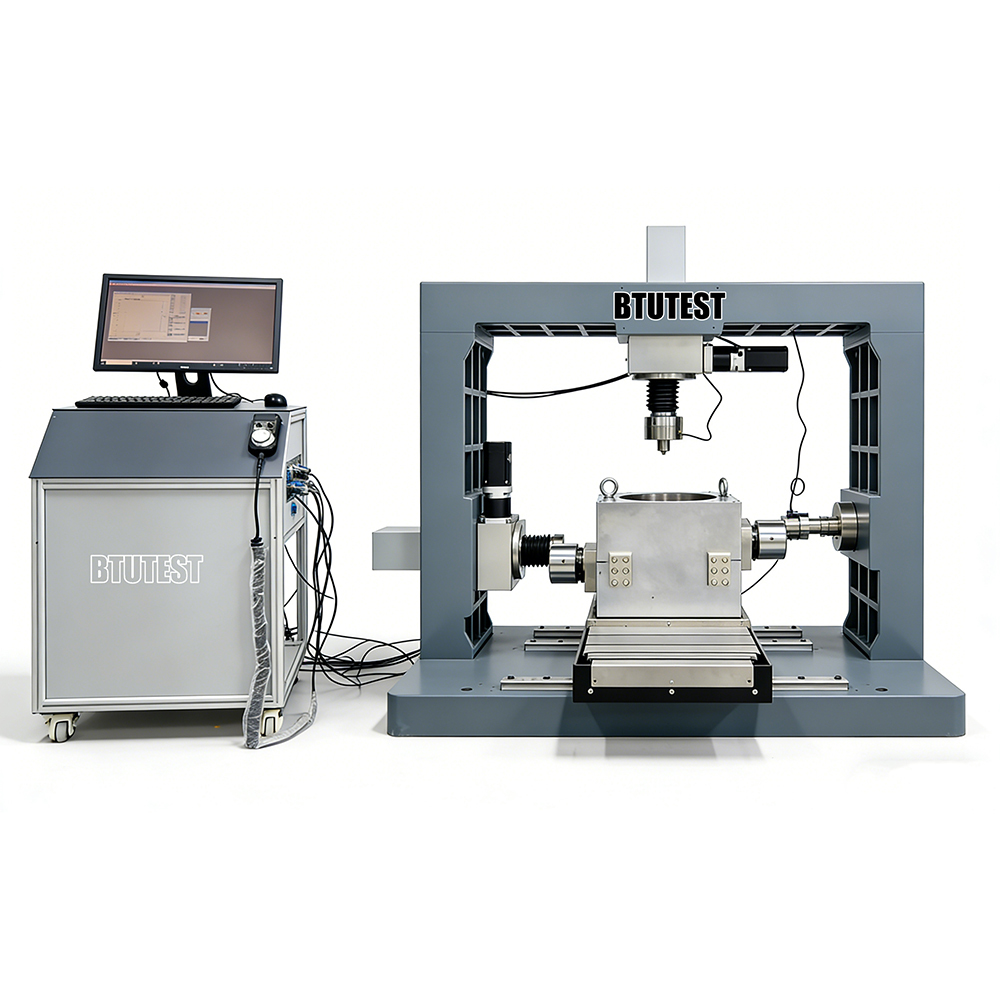

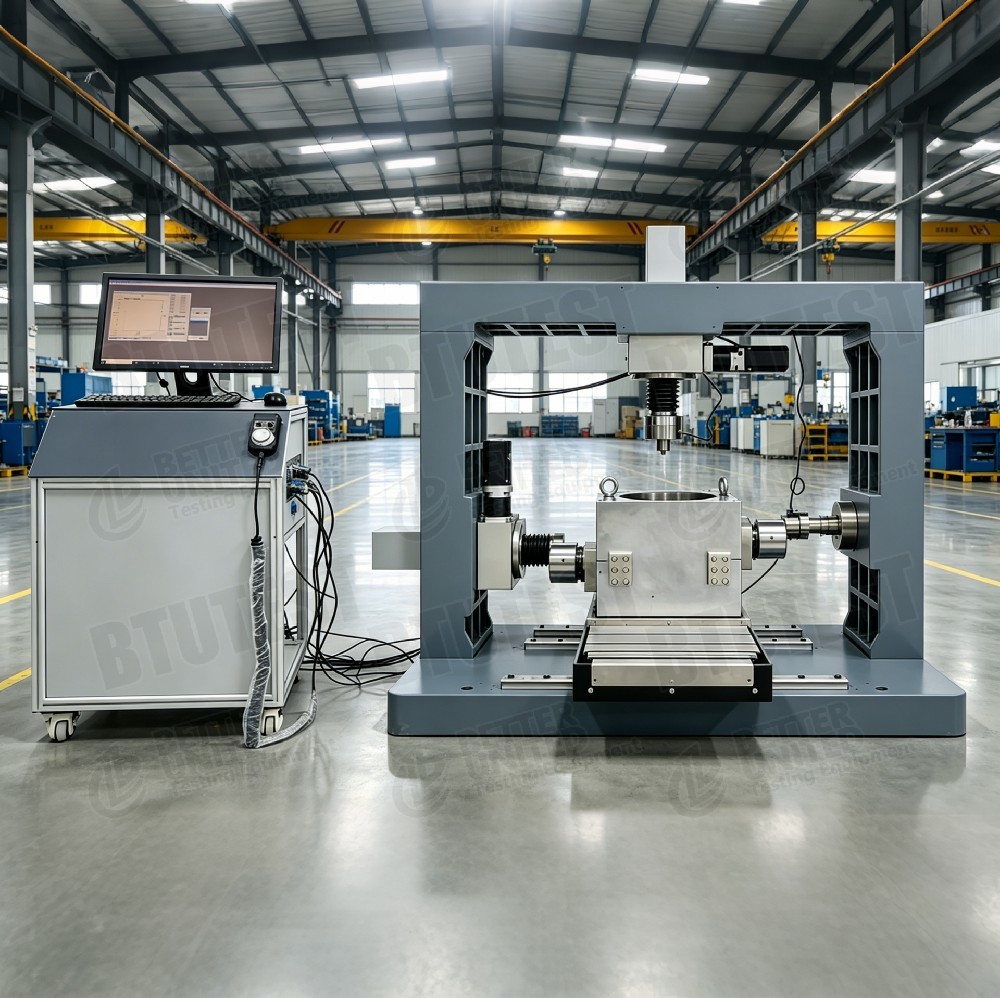

รายการนี้ประกอบด้วยเครื่องตัดตรงขนาดใหญ่ / เครื่องตัดง่ายออกแบบมาเพื่อทดสอบการตัดของดินที่มีเมล็ดหยาบ, หิน, geosynthetics, ผิวหน้าโครงสร้างดิน, และตัวอย่างขนาดใหญ่อื่น ๆอุปกรณ์ใช้กรอบปฏิกิริยา gantry ถอนออกและให้บริการหลายช่วงแรงและตัวอย่างขนาดตัวเลือกรูปแบบหลักๆ ได้แก่

กลุ่มแรก (อุปกรณ์ตัดตรงขนาดใหญ่ / เครื่องตัดง่าย)

• BTU-DDS-100: ประเภท 100 T (1200 kN) ตัวอย่างสูงสุด L.750×B.750×H.400 mm
• BTU-DDS-40FM: ประเภท 40 T (400 kN) ตัวอย่าง Ø500 × H.300 มม.หรือ 300 × 300 × 300 มม.
• BTU-DDS-35FM: ประเภท 20 T (200 kN) ตัวอย่าง 300 × 300 × 300 มม หรือ 200 × 200 × 200 มม

กลุ่มที่สอง (อุปกรณ์ตัดตัดตรงขนาดใหญ่แบบอัตโนมัติเต็ม)

• BTU-DDS-35F: ประเภท 20 T (200 kN) ตัวอย่าง 300/150/200/100 mm
• BTU-DDS-45F: ประเภท 40 T (400 kN) ตัวอย่าง 500 mm (สี่เหลี่ยมหรือกลม)

ลักษณะที่เหมือนกัน

• มีความสามารถในการประกอบความแข็งแรงแบบมาตรฐาน, การตัดแบบมาตรฐาน, การตัดแบบรวดเร็ว, การตัดแบบสลับ, การตัดแบบหมุนเวียน, การตัดแบบตรงแบบรีโอโลจิก, การตัดแบบง่าย เป็นต้น
• อุปกรณ์พร้อมกับหน่วยการเก็บข้อมูลหลายช่อง และโปรแกรมการเก็บข้อมูล/การประมวลผล Windows
• ความเร็วตัดแนวราบ ปรับได้โดยไม่ขั้น (0.00001 ∼10 mm/min)
• การปรับปรุงแบบไม่จํากัด: การตัดผิวหน้า, การตัดง่าย, การควบคุมอุณหภูมิ, ฯลฯ

มาตรฐานการทดสอบ (สากล)

• ASTM D3080(การทดสอบการตัดตรง)
• ASTM D5321(การตัดตรงระหว่างพื้นดินและภูมิภาค)
• ASTM D6243(ความแข็งแกร่งในการตัดที่ตรงกับพื้นดินทางภูมิสังเคราะห์
• ASTM D3080-04(การตัดตรงขนาดใหญ่สําหรับดินที่มีเมล็ดหยาบ)
• ASTM D6528(การทดสอบการตัดง่าย)
• ISO 17892‐10(การทดสอบการตัดตรง)
• BS 1377-7(การทดสอบการตัดตรง)
• EN 1997-2(ยูโรโค้ด 7 ️ ส่วน 2)

ซีรี่ย์นี้ตอบสนองความต้องการของมาตรฐานเหล่านี้สําหรับตัวอย่างขนาดใหญ่ ดินที่มีเมล็ดหยาบ การตัดผิวหน้าและการทดสอบตัดง่าย

รายละเอียด

จากภาพจอสองภาพ ปริมาตรสําหรับแต่ละรุ่นถูกสรุปดังนี้ (ข้อมูลบางส่วนรวมจากภาพทั้งสองภาพ)

> หมายเหตุ: ความจุของกรอบ BTU-DDS-35FM เขียนเป็น 1200 kN แต่ความจุตั้งคือเพียง 200 kN อาจจะเป็นความผิดพลาด; ความจุของกรอบจริงควรตรงกับความจุ.

Dอีตาล

• กรอบปฏิกิริยา gantry สามารถแยกออกได้✓ การขนส่งและติดตั้งที่สถานที่ง่าย เหมาะสําหรับตัวอย่างขนาดใหญ่และภาระสูง
• ขนาดตัวอย่างหลายตัว✅ ความยาวด้านของ 100 มิลลิเมตรถึง 750 มิลลิเมตร/กว้าง ครอบคลุมดินหยาบและหินที่ไม่สามารถทดสอบในเซลล์สามแกนธรรมดาได้
• ระบบยกกล่อง shear✅ เครื่องยกไฟฟ้าสําหรับรุ่นใหญ่ที่สุด (100T) เครื่องยกมือหรือโซ่สําหรับรุ่นขนาดกลาง เพื่ออํานวยความสะดวกในการใช้กล่องตัดหนัก
• เซลล์ภาระความแม่นยําสูงความแม่นยํา ± 0.1% FS รับประกันการวัดที่แม่นยําในปริมาณน้ําหนักสูง
• ระยะความเร็วที่ไม่ขั้นสูง∙ 0.00001 ∙ 10 มม./นาที สามารถจําลองการเคลื่อนไหวไปยังการตัดผิวเร็ว
• ความสามารถในการตัดง่าย✅ บางรุ่นสนับสนุนการทดสอบ shear ง่าย ๆ โดยใช้กล่อง shear วงแหวน stacking
• โมดูลโปรแกรมที่รวย✓ รวมการประกอบแบบมาตรฐาน, การตัดแบบมาตรฐาน, การตัดแบบสลับ, การตัดแบบรวดเร็ว, การตัดแบบหมุนเวียน, รีโอโลยี, การตัดแบบง่าย, ฯลฯ; ผู้ใช้สามารถรวมกันตามความต้องการ
• ปรับปรุงความยืดหยุ่น✅ อัพเกรดซอฟต์แวร์ (โมดูลการเชื่อม) และตัวเลือกฮาร์ดแวร์ (การตัดอินเตอร์เฟซ, การควบคุมอุณหภูมิ)

การใช้งาน

• ดินที่มีเมล็ดหยาบและหิน- กําหนดพารามิเตอร์ความแข็งแกร่งในการตัดสําหรับเขื่อนสูง, รูปชั้น, ที่เก็บขยะเหมือง, และการเติมเครื่องยนต์ขนาดใหญ่อื่น ๆ
• อินเตอร์เฟซโครงสร้างดิน- ศึกษาลักษณะการขัดแย้งของดินก้อน, ดินผนังยึด, ดินท่อ, ฯลฯ (ต้องการโมดูลการตัดหน้าผิวแบบตัวเลือก)
• สินค้าประกอบจากดิน- ความแข็งแกร่งต่อการตัดระหว่างจีโอเท็กสติล, จีโอเมมเบรน, จีโอเกรด และดิน
• การทดสอบการตัดง่าย ๆ✓จําลองภาวะความเครียดการตัดที่เรียบง่ายเพื่อศึกษา anisotropy ของดินหรือการตอบสนองแบบหมุนเวียน
• การตัดต่อกันและการตัดรอบรอบ✓ การประเมินความเสื่อมของความแข็งแรงและความแข็งแรงที่เหลือภายใต้ภาระที่ซ้ําซ้ํา (เช่น การแผ่นดินไหว, คลื่น)
• พฤติกรรมทางภูมิวิทยา✅ ลับไปตามลําบาก
• การทดสอบขนาดใหญ่✅แรงตั้งสูงสุด 1200 kN เหมาะสําหรับผิวหน้าหินแข็งแรงสูงหรือหินใหญ่

ข้อดี

• ความจุสูงและขนาดใหญ่✓แรงสูงสุด 1200 kN และตัวอย่าง 750 × 750 × 400 มิลลิเมตร, ทําให้สามารถทดสอบตรงของการเติมที่ระดับสนามและหลีกเลี่ยงผลระดับ
• โมดูลราม✅ การสร้างที่สามารถแยกออกได้ เพื่อการขนส่งและการติดตั้งง่าย เหมาะสําหรับพื้นที่ห้องปฏิบัติการที่จํากัดหรือการใช้ในสถานที่
• ความแม่นยําในการวัดสูง✓ เซลล์ความจืด ± 0.1% FS, ความละเอียดของการย้ายลง 0.001 mm (1 μm)
• การทดสอบหลายฟังก์ชันเครื่องเดียวสามารถทําการตัดตรง, การตัดง่าย, การตัดต่อกัน, การตัดแบบหมุนเวียน, รีโอโลยี, เป็นต้น
• ระยะความเร็วที่กว้างจากการเคลื่อนที่ที่ช้ามากไปยังการตัดที่รวดเร็ว ซึ่งตรงกับมาตรฐานต่างๆ
• การเก็บและการประมวลผลแบบอัตโนมัติโปรแกรม Windows เก็บข้อมูลอัตโนมัติ แสดงเส้นโค้งในเวลาจริง และคํานวณปริมาตรความแข็งแรง
• สามารถขยายได้✓ ผ่าตัดอัตราการตัด อัตราการควบคุมอุณหภูมิ โมดูลการเชื่อมต่อ สําหรับความต้องการการวิจัยในอนาคต
• แข็งแรงและปลอดภัยรามอัตราการปฏิกิริยาที่แข็งแกร่ง พร้อมการป้องกันความอ้วน

การ เลือก อะไร

เลือกรุ่นที่เหมาะสมขึ้นอยู่กับความต้องการการทดสอบ:

ความต้องการ	รุ่นที่แนะนํา	เหตุผล
ตัวอย่างขนาดใหญ่ 750×750 มิลลิเมตร ความจุสูงมาก (≥ 1000 kN)	BTU-DDS-100	1200 kNแรงตั้ง/แนวราบ, เครื่องยกไฟฟ้า
ตัวอย่างสูงสุด 500 มิลลิเมตร, แรง 400 kN	BTU-DDS-40FM หรือ DDS-45F	40FM รองรับการตัดง่าย; 45F เป็นการตัดตรงเท่านั้น
ตัวอย่างสูงสุด 300 มิลลิเมตร, พลัง 200 kN	BTU-DDS-35FM หรือ DDS-35F	35FM รองรับการตัดง่าย; 35F เป็นการตัดตรงเท่านั้น
จําเป็นต้องตัดง่าย (แหวนสต็อป)	DDS-100 / 40FM / 35FM	รูปแบบเหล่านี้มีฟังก์ชันการตัดที่ง่าย
จําเป็นต้องตัดแบบหมุนหรือตัดแบบกลับกัน	การสนับสนุนทุกรุ่น (โมดูลโปรแกรม)	ยืนยันโปรแกรมรวมโมดูลที่จําเป็น
ความต้องการในการตัดหน้าผิว (โครงสร้างดิน)	ทุกรุ่นที่มีแบบจํากัด (optional)	จําเป็นต้องมีเครื่องติดตั้งเพิ่มเติม
จําเป็นต้องควบคุมอุณหภูมิ (ดินแข็งหรืออุณหภูมิสูง)	อุปกรณ์ควบคุมอุณหภูมิตามต้องการ /45	ตรวจสอบช่วงอุณหภูมิกับผู้ผลิต
งบประมาณจํากัด ตัวอย่าง ≤ 300 mm แรง ≤ 200 kN	BTU-DDS-35F	ประสิทธิภาพในเรื่องค่าใช้จ่ายที่ดี มีฟังก์ชันเต็มที่
การวิจัยขนาดใหญ่ ความยืดหยุ่นสูงสุด	BTU-DDS-100	ความแรงและขนาดสูงสุด, บวกโมดูลเชื่อมแบบเลือก

> ข้อสังเกต: FM ใน DDS-40FM / 35FM อาจหมายถึง การตัดตรง + การตัดง่าย DDS-35F / 45F อาจรองรับการตัดตรงเท่านั้น (ไม่มีการตัดง่าย) ยืนยันความพร้อมของโมดูลซอฟต์แวร์เมื่อเลือก

กระแสกระบวนการ

ตัวอย่าง:การทดสอบการตัดโดยตรงของหินขนาดใหญ่ (BTU-DDS-100, ตัวอย่าง 750×750×400 มิลลิเมตร, ความเครียดปกติคง)

• การเตรียมตัว
  • เตรียมวัสดุบรรจุหินตามการระดับสนาม, ควบคุมปริมาณน้ํา, ผสมผสานในชั้นเพื่อความหนาแน่นเป้าหมาย
  • ขนาดตัวอย่าง 750×750×400 มิลลิเมตร น้ําหนักรวมสามารถเป็นหลายตัน
• การติดตั้งกล่อง shear
  • ใช้เครื่องยกไฟฟ้าเพื่อวางกล่องตัดที่ล่างบนฐานกรอบ
  • วางตัวอย่างไว้ในกล่องล่าง และทําให้พื้นผิวเรียบร้อย
  • วางกล่อง shear ด้านบนและแนบแผ่นการบรรทุกตั้ง
• ติดตั้งเซ็นเซอร์
  • ติดตั้งเซลล์ภาระตั้ง (1200 kN) และเซลล์ภาระแนวราบ (1200 kN)
  • ติดตั้งเซ็นเซอร์การขยับตั้ง (หลายตัว เช่น หนึ่งตัวในแต่ละมุม) และเซ็นเซอร์การขยับแนวราบ
  • เชื่อมต่อเครื่องบันทึกข้อมูลกับคอมพิวเตอร์
• ใช้ความเครียดปกติ
  • ใช้ความเครียดปกติเป้าหมาย (ตัวอย่างเช่น 500 kPa, กําลังรวม ≈ 0.5 MPa × 0.5625 m2 = 281 kN) ผ่านระบบการแบ่งอัตราตั้ง
  • เปิดโปรแกรมและบันทึกการปรับปรุงแนวตั้ง (การปรับปรุง) จนกว่าคงที่
• กําหนดปารามิเตอร์การตัด
  • เลือก หน่วยตัดแบบมาตรฐาน
  • กําหนดอัตราการตัด (ตัวอย่างเช่น 1 mm/min)
  • กําหนดขีดจํากัดการขัด (เช่น 50 mm หรือ 6-10% ของความยาวด้านตัวอย่าง)
  • สําหรับการตัดต่อกัน กําหนดจํานวนวงจรและขนาดการขยับ
• เริ่มตัด
  • เริ่มต้นระบบการแบ่งกระแสแนวราบเพื่อผลักกล่องตัดบน (หรือล่าง)
  • ซอฟต์แวร์บันทึกแรงตัดแนวราบ ความเคลื่อนที่แนวราบ ความเคลื่อนที่แนวตั้ง และเวลาในเวลาจริง
  • โครงการแกะเส้นโค้งความเครียด-การย้าย
• สภาพหยุด
  • หยุดโดยอัตโนมัติเมื่อการย้ายที่กําหนดไว้ก่อนถูกบรรลุหรือหลังจากความเครียดการตัดที่สูงสุดลดลง
• การแยกแยกและทําความสะอาด
  • เคลียร์แรงปกติ ยึดพิสตันแนวราบ
  • ยกกล่องตัดข้างบน ถอนตัวอย่าง ล้างกล่องตัด
• การประมวลผลข้อมูล
  • ซอฟต์แวร์คํานวณความเครียดตัดสูงสุด
  • สําหรับการทดสอบที่ความเครียดปกติที่แตกต่างกัน, ตราบรรจุ Mohr-Coulomb เพื่อหา c และ φ.
  • หากการตัดแบบสลับกันถูกดําเนินการ ให้ได้ความแข็งแรงเหลือ
  • สร้างรายงานการทดสอบ

> **สําหรับการทดสอบ shear ง่ายๆ**: ใช้กล่อง shear วงแหวน stacking, รักษาปริมาณคงที่ (ไม่ระบายน้ํา) หรือความสูงคงที่ (ระบายน้ํา) ระหว่างการ shear และเลือก

สรุป:ซีรี่ย์ของเครื่องตัดตรงใหญ่ / เครื่องตัดง่ายครอบคลุมแรงนามจาก 20 T ถึง 100 T และขนาดตัวอย่างจาก 100 มิลลิเมตรถึง 750 มิลลิเมตรเครื่องตัดต่อกัน, การตัดหมุนเวียน, การทดสอบเรโอโลยี, และอื่น ๆ. มันเหมาะสําหรับการทดสอบขนาดใหญ่ของดินที่หยาบ, การเติมหิน, ผิวหน้าโครงสร้างดิน, และ geosynthetics.การคัดเลือกควรขึ้นอยู่กับขนาดตัวอย่างสูงสุด, พลังที่จําเป็น, ความจําเป็นในการสามารถตัดง่าย, และความต้องการการปรับปรุงในอนาคต BTU-DDS-100 เป็นการปรับปรุงระดับสูงสุดสําหรับการวิจัยวิศวกรรมขนาดใหญ่;DDS-35F/45F เป็นระบบตัดตรงแบบอัตโนมัติเต็มแบบที่มีประหยัด; ซีรี่ย์ FM นอกจากนี้ยังให้ความสามารถ shear ง่าย
