เครื่องมือสามแกนดินไม่อิ่มตัวควบคุมอุณหภูมิอัตโนมัติ

รายละเอียดสินค้า

1คําอธิบาย

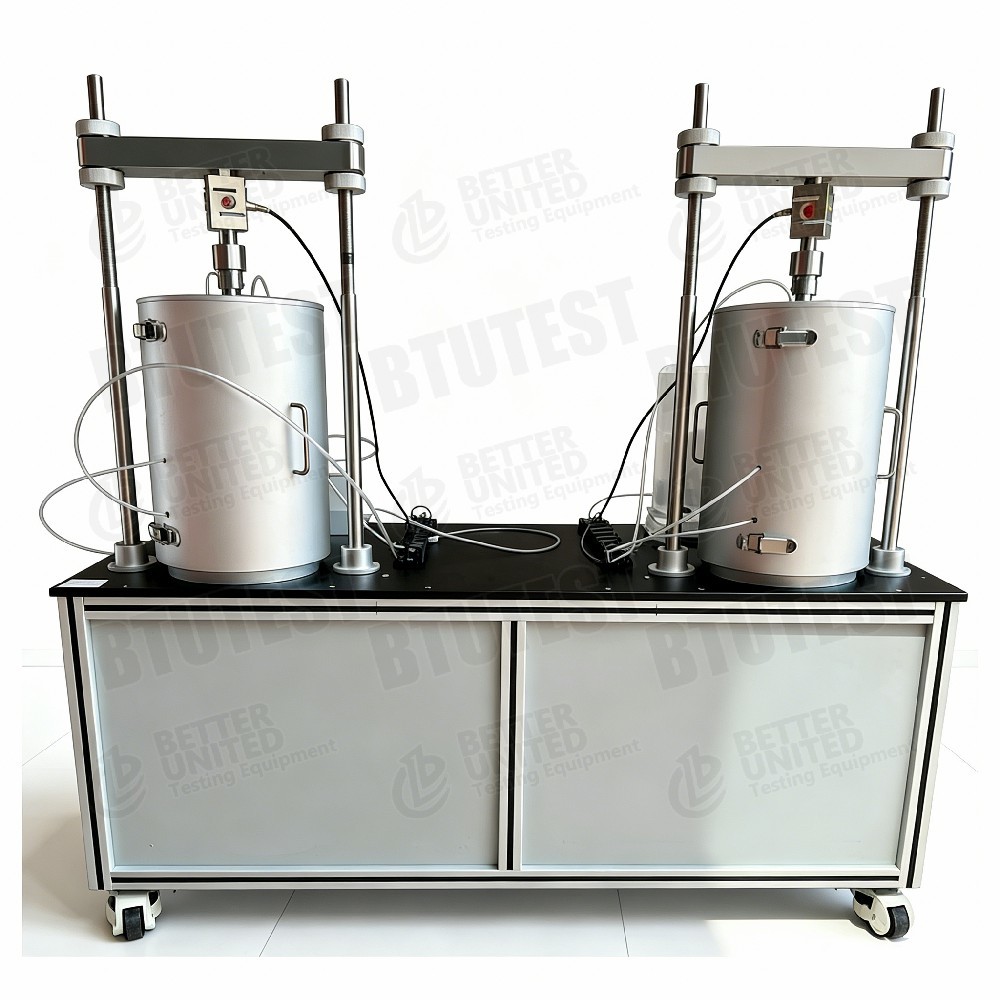

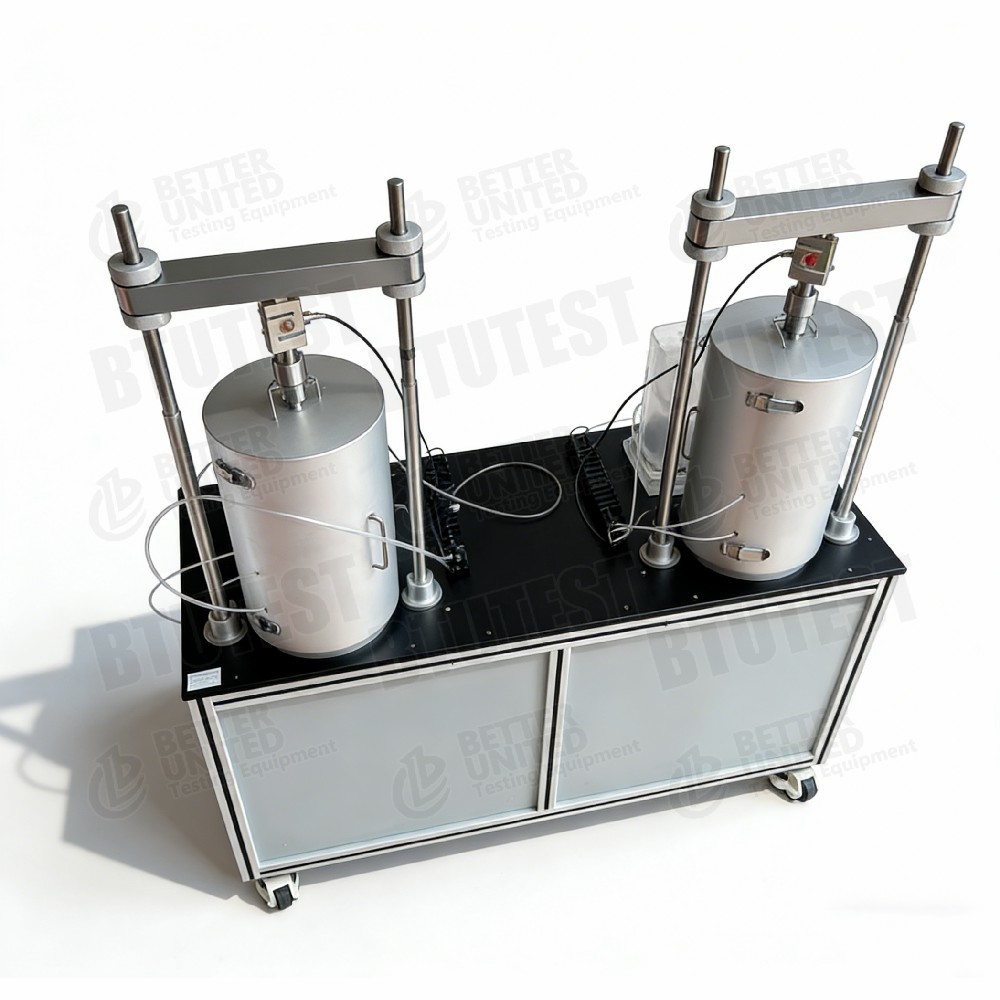

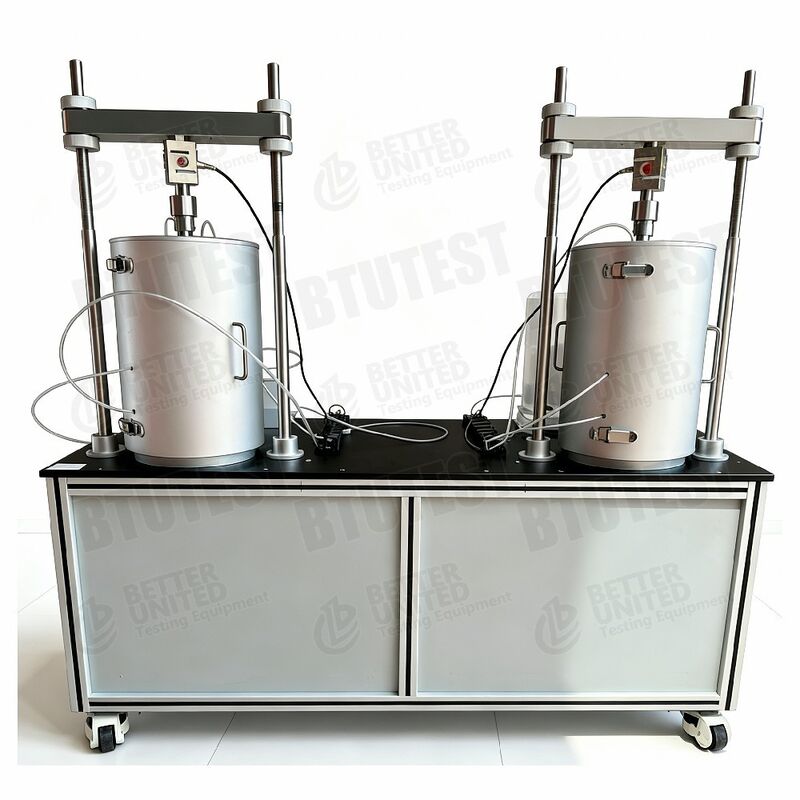

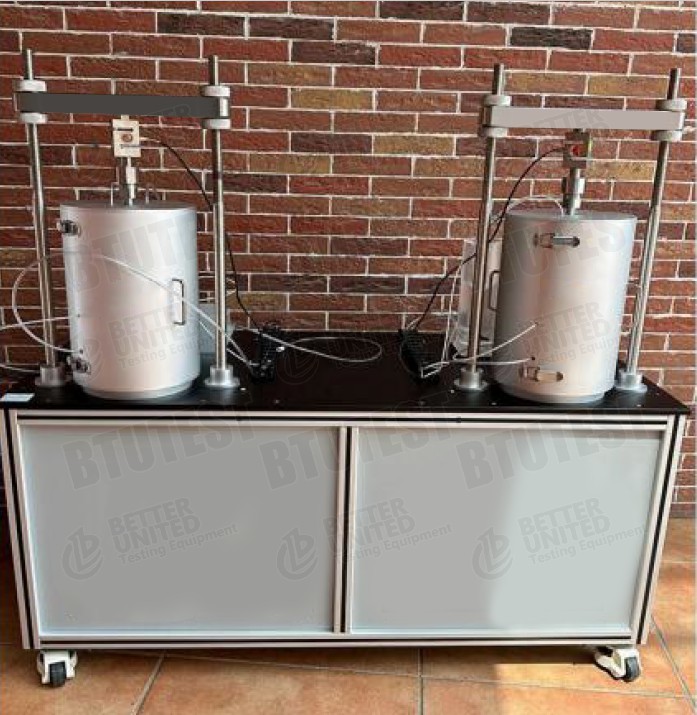

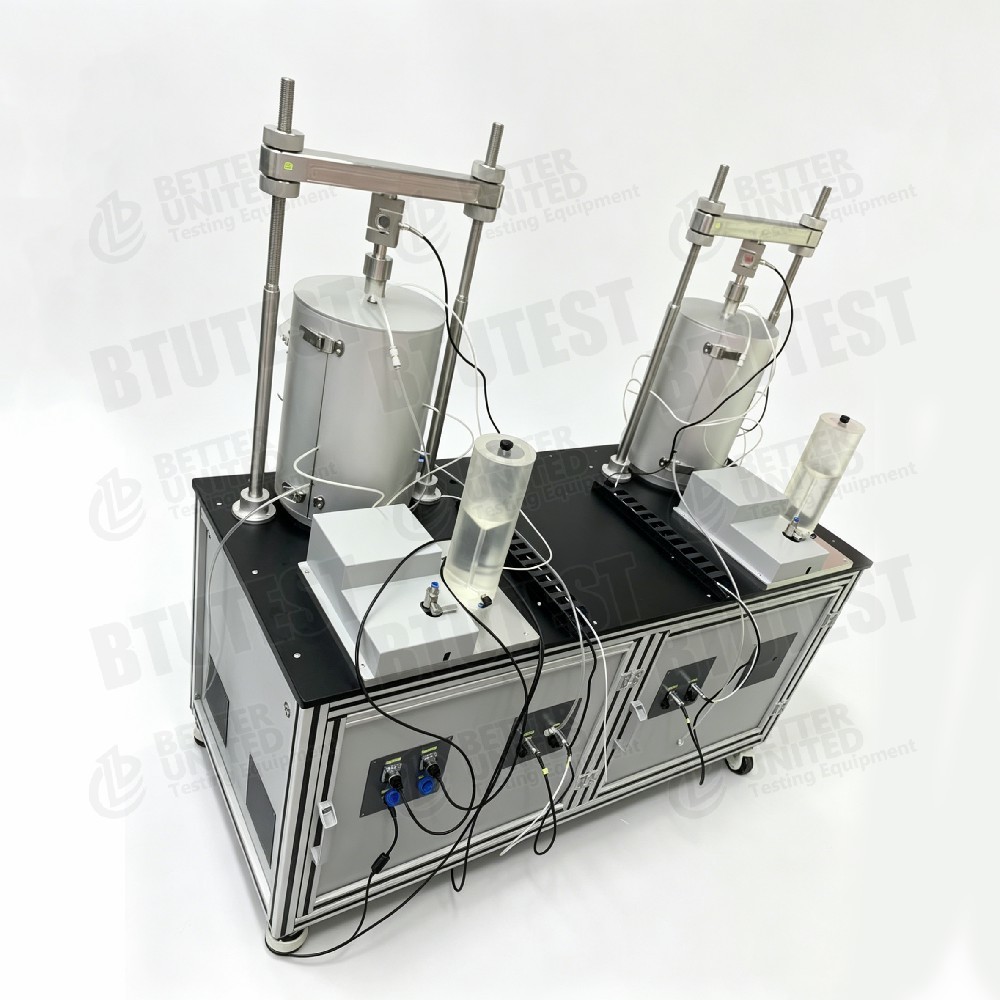

อุปกรณ์นี้เป็นอุปกรณ์สามแกนดินไม่อิ่มแบบควบคุมอุณหภูมิแบบอัตโนมัติเต็ม (สามารถใช้หลายหน่วย) รุ่นBTU- TTS-1UTมันเป็นอุปกรณ์ที่เชี่ยวชาญที่บูรณาการระบบควบคุมอุณหภูมิในอุปกรณ์สามแกนของดินที่ไม่เต็มที่เส้นทางความเครียด, การควบคุมอุณหภูมิ, และวงจรแห้ง-ชื้นระบบใช้เซลล์ความดันสองห้อง, ระบบควบคุมความดัน / ปริมาณความแม่นยําสูง, และโปรแกรมควบคุมสี่มิติ (ความเครียดแกน, ความเครียด radial, ความดันอากาศ pore,ความดันน้ําในรู)มันเหมาะสําหรับการศึกษาพฤติกรรมที่เชื่อมโยงกันทางอุณหภูมิ-ไฮโด-แมคนิก ในวิศวกรรมภูมิศาสตร์สิ่งแวดล้อม

2. มาตรฐานการทดสอบ

รายการBTU-TTS-1UT อุปกรณ์สามแกนที่ควบคุมอุณหภูมิแบบอัตโนมัติแบบเต็มที่ (สามารถใช้หลายหน่วย)ได้ถูกออกแบบและผลิตเพื่อตอบสนองหรือเกินความต้องการของมาตรฐานสากลล่าสุดต่อไปนี้

• ASTM D6836-25การกําหนดเส้นโค้งลักษณะน้ําดิน (SWCC)
• ASTM D5298-16การวัดศักยภาพดิน (การดูด) โดยใช้กระดาษกรอง
• ASTM D3999-11✅ คุณสมบัติการปรับปรุงและการปรับปรุงของดินที่ใช้อุปกรณ์สามแกนหมุน (รวมดินที่ไม่อิ่ม)
• ASTM D7012-23ความแข็งแรงในการบดและโมดูลิสติก ภายใต้ความเครียดและอุณหภูมิที่แตกต่างกัน
• ASTM D4767-11 ((2020)การทดสอบการบดสามแกนแบบไม่ระบายน้ํา (CU)
• อัตราการผลิต:การทดสอบการบดสามแกนแบบรวม (CD)
• ASTM D2850-26การทดสอบการบดสามแกน (Triaxial Compression)
• ISO 17892-9:2018✅ การทดสอบการบดสามแกนรวมบนดินที่อิ่มน้ํา
• ASTM D2434-26✅ ความสามารถในการผ่านหัวที่คงที่ของดินที่มีเมล็ดหยาบ
• ASTM D5084-24✅ การนําไฟฟ้าผ่านระบบไฮดรอลิก โดยใช้ปริมาตรผนังยืดหยุ่น
• EN ISO 17892-8:2018✅ การทดสอบสามแกนที่ไม่รวมกัน (ยุโรป)
• BS 1377-7:1990การทดสอบความแข็งแรงในการตัด (ความเครียดรวม / เส้นทางความเครียด)

3รายละเอียด (ปารามิเตอร์)

โมดูลโปรแกรม: การสกัดข้อมูล การปรับความแข็งแรงของดินที่ไม่จุกจอม การทดสอบสามแกนของดินที่ไม่จุกจอม เส้นทางความเครียดของดินที่ไม่จุกจอม การควบคุม 4 มิติ การคลานสามแกนของดินที่ไม่จุกจอมโมดูลทดสอบวงจรการแห้ง-ชื้นอุปกรณ์ทดสอบควบคุมอุณหภูมิ

4รายละเอียด (รายละเอียดทางเทคนิค)

• เซลล์ความดัน 2 ห้อง: ออกแบบสําหรับการทดสอบวงจรการแห้ง-เปียก ทําให้สามารถบรรทุกห้องภายในและห้องภายนอกได้อย่างอิสระหรือพร้อมกันระหว่างกระบวนการแห้งและเปียก
• การควบคุม 4 มิติ: โปรแกรมสามารถควบคุมความเครียดแกนอย่างอิสระ ความเครียดรัศมี (ความดันเซลล์) ความดันอากาศ pore และความดันน้ํา pore ทําให้การทดสอบที่เชื่อมโยงหลายสนามจริง
• เครื่องควบคุมปริมาณเสียงความแม่นยําสูง: เครื่องควบคุมน้ําเซลล์และรูมีความละเอียด 1kPa และความแม่นยําที่สมบูรณ์แบบของ ± 1kPa; เครื่องควบคุมความดันอากาศรูมีความแม่นยํา ± 1kPa และความละเอียด 0.1kPa
• ระบบบรรทุกแกน: ความแรงผลักดันสูงสุด 10kN ความแม่นยํา ± 0.1% F.S ระยะความเร็ว 0.00001 ~ 10 mm/min กระบวนการ 100 mm พร้อมฟังก์ชันเร็วไปข้างหน้า / ย้อนหลัง
• ระบบควบคุมอุณหภูมิ: -5 °C ~ + 100 °C ความแม่นยํา ± 0.1 °C สามารถจําลองการแข็ง-หย่อน, อุณหภูมิสูง, อุณหภูมิคงที่, และสภาพความร้อนอื่น ๆ
• โมดูลวงจรแห้ง-ชื้น: สนับสนุนการแห้ง (เพิ่มความดันอากาศ / ลดความดันน้ํา) และการชื้น (ลดความดันอากาศ / เพิ่มความดันน้ํา) วงจรผสมผสานกับเส้นทางความตึงเครียดและการควบคุมอุณหภูมิ.
• ความสามารถหลายหน่วย: แนะนําความสามารถในการเชื่อมต่อเซลล์ความดันหลายคู่สําหรับการทดสอบพร้อมกันของตัวอย่างหลาย.

5การใช้งาน

• วิศวกรรมจีโอเทคนิคสิ่งแวดล้อม: การตอบสนองทางกลของดิน ภายใต้วงจรการแห้ง-ชื้นและความแตกต่างของอุณหภูมิ
• การเปลี่ยนแปลงสภาวะอากาศและโครงสร้างพื้นฐาน: ผลของวงจรน้ําฝน-การเหยื่อบนชิด, ใต้ระดับ, ผนังที่เก็บขยะ
• การศึกษาการแช่แข็ง: พฤติกรรมของดินที่ไม่เต็มที่ในอุณหภูมิใต้ศูนย์ (-5°C)
• วัสดุพัสดุรองรับเก็บขยะนิวเคลียร์: การเชื่อมต่อทางอุณหภูมิ-ไฮโดเมกานิค (ตัวอย่างเช่น เบนโตไนท์)
• การบํารุงพื้นฐานในภูมิภาคร้อนและชื้น: ความแข็งแรงและการปรับปรุงของดินภายใต้อุณหภูมิสูงและความชื้นสูง
• พวงพลังงานและปั๊มความร้อนจากพื้นดิน: อิทธิพลของอุณหภูมิต่อคุณสมบัติทางกลของอัตราต่อรองดิน
• การเรียนการสอนและการวิจัยระดับชั้นนํา: การสอนและการวิจัยด้านเครื่องกลดินที่เชื่อมโยงหลายสาขา

6ข้อดี

• ระยะอุณหภูมิที่กว้าง: -5°C ~ +100°C ครอบคลุมทั้งฉากการไหลน้ําแข็งและอุณหภูมิสูง
• อุปกรณ์ไตรอาคเซียลที่ควบคุมอุณหภูมิแบบอัตโนมัติอย่างแท้จริง: ไม่จําเป็นต้องมีการลงมือสําหรับอุณหภูมิและเส้นทางดูด
• เซลล์ความดัน 2 ห้อง: ออกแบบเฉพาะสําหรับวงจรแห้ง-ชื้น การวัดการเปลี่ยนแปลงของปริมาตรการที่แม่นยํา
• การควบคุมอิสระ 4 มิติ: ความเครียดแกน, ความดันเซลล์, ความดันอากาศโปร์, ความดันน้ําโปร์
• เซ็นเซอร์และเครื่องควบคุมความแม่นยําสูง: ความแม่นยําความดัน ±1kPa ความแม่นยําแรงผลัก ±0.1% F.S
• โมดูลโปรแกรมที่รวย: รวมถึงการปรับปรุงความแข็งแกร่ง, ความเครียดสามแกน, เส้นทางความเครียด, การเคลื่อนไหว, วงจรแห้ง-ชื้น, การควบคุมอุณหภูมิ
• ความสามารถหลายหน่วย: รองรับการเชื่อมต่อคู่ของเซลล์ความดันหลายสําหรับประสิทธิภาพการทดสอบที่สูงขึ้น
• ดิสก์เซรามิกที่นําเข้า: 500kPa ค่าเข้าอากาศสูง ผลงานคงที่

8อะไรที่จะเลือก (คู่มือการเลือก)

9. กระแสกระบวนการ

• การเตรียมตัว→ เตรียมตัวอย่างดินที่ไม่จืดของ Ø39.1mm × H80mm
• ติดตั้งแผ่นเซรามิกและตัวอย่าง→ ติดตั้งแผ่นเซรามิกที่มีการเข้าอากาศสูง (เรียบเรียงก่อน) และวางในเซลล์ความดันสองห้อง
• วัดอุณหภูมิ→ กําหนดอุณหภูมิเป้าหมาย (ตัวอย่างเช่น -5°C หรือ +60°C) รอให้อุณหภูมิเสถียร (ความแม่นยํา ±0.1°C)
• ความสมดุลของความชุ่มชื่นและการดูด→ ใช้แรงดันอากาศโปร์และแรงดันน้ําโปร์โดยใช้เทคนิคการแปลงแกนเพื่อบรรลุการดูดเมทริกเป้าหมาย
• วงจรแห้ง-ชื้น (ไม่จํากัด)→ ดําเนินการแห้ง (เพิ่มความดันอากาศ / ลดความดันน้ํา) และชื้น (ลดความดันอากาศ / เพิ่มความดันน้ํา) ตามลําดับที่วางโปรแกรมบันทึกปริมาณและปริมาณน้ํา
• ขั้นตอนการปรับปรุง→ ใช้แรงดันเซลล์สะสม; การเปลี่ยนแปลงปริมาณบันทึก
• ขั้นตอนการตัดหรือเส้นทางความเครียด→ ดําเนินการตัดความเครียดคงที่หรือเส้นทางความเครียดที่กําหนดเอง (การควบคุม 4 มิติ)
• ขั้นตอนการเคลื่อนย้าย (ไม่จําเป็น)→ รักษาความเครียดอย่างต่อเนื่อง; บันทึกการปรับแปลง creep
• การเก็บข้อมูล→ บันทึกตลอด: ความเครียดแกน, ความเครียด radial, ความดันอากาศ pore, ความดันน้ํา pore, การเปลี่ยนแปลงปริมาณ, อุณหภูมิ, การย้าย, แรงแกน
• หลังการแปรรูป→ ซอฟต์แวร์สร้างเส้นโค้งความเครียด-ความเครียด, แผนการสูบเส้นทาง, วงจรแห้ง-ชื้น วงจรผลโค้ง, วงจรอัตราอุณหภูมิอิทธิพล, เป็นต้น
• การขยายหลายหน่วย (ถ้ามี)→ หากใช้ระบบหลายหน่วย ทําการทดสอบปานกลางหรือเปรียบเทียบกับตัวอย่างหลายตัวพร้อมกัน
