เครื่องตัดเฉือนโดยตรงแบบควบคุมอุณหภูมิ

รายละเอียดสินค้า

ซีรีส์เครื่องมือเฉือนโดยตรงแบบควบคุมอุณหภูมิ

โมเดลบีทียู-DDS-1FT / DDS-3FT / TRA-15FT

คำอธิบาย

ซีรีส์นี้ประกอบด้วยเครื่องทดสอบแรงเฉือนโดยตรงแบบควบคุมอุณหภูมิ 3 เครื่องสำหรับการทดสอบแรงเฉือนของดินภายใต้สภาวะอุณหภูมิที่แตกต่างกัน โดยเฉพาะสำหรับอุณหภูมิทั่วไป ดินเยือกแข็ง และการทดสอบความแข็งแรงตกค้าง โมเดลได้แก่:

• บีทียู-DDS-1FT: เครื่องตัดเฉือนโดยตรงแบบควบคุมอุณหภูมิอัตโนมัติเต็มรูปแบบ (หน่วยเดียว 0~90 ℃)
• บีทียู-DDS-3FT: เครื่องตัดเฉือนดินแช่แข็งแบบอัตโนมัติเต็มรูปแบบ (หน่วยเดียว, -20~90 ℃)

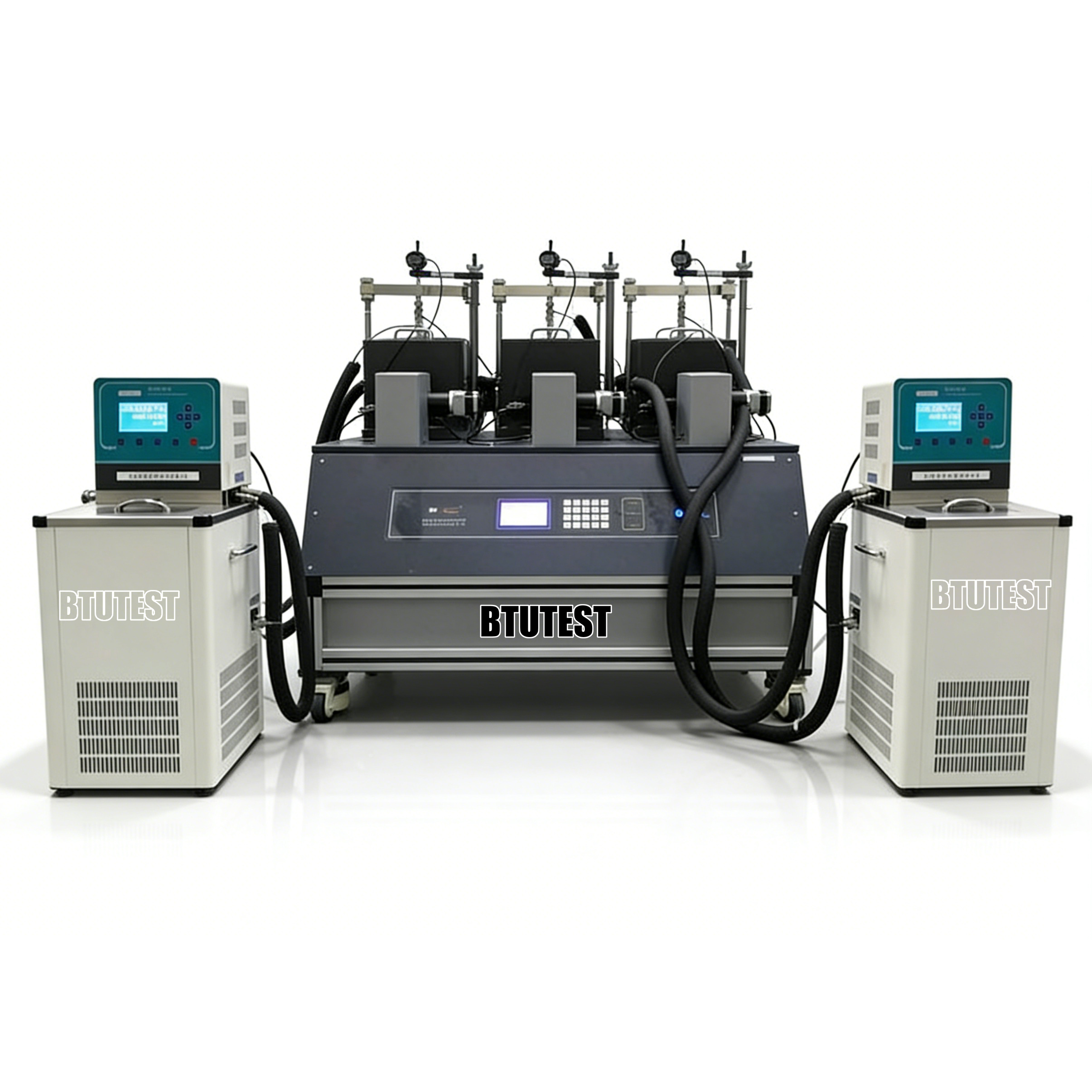

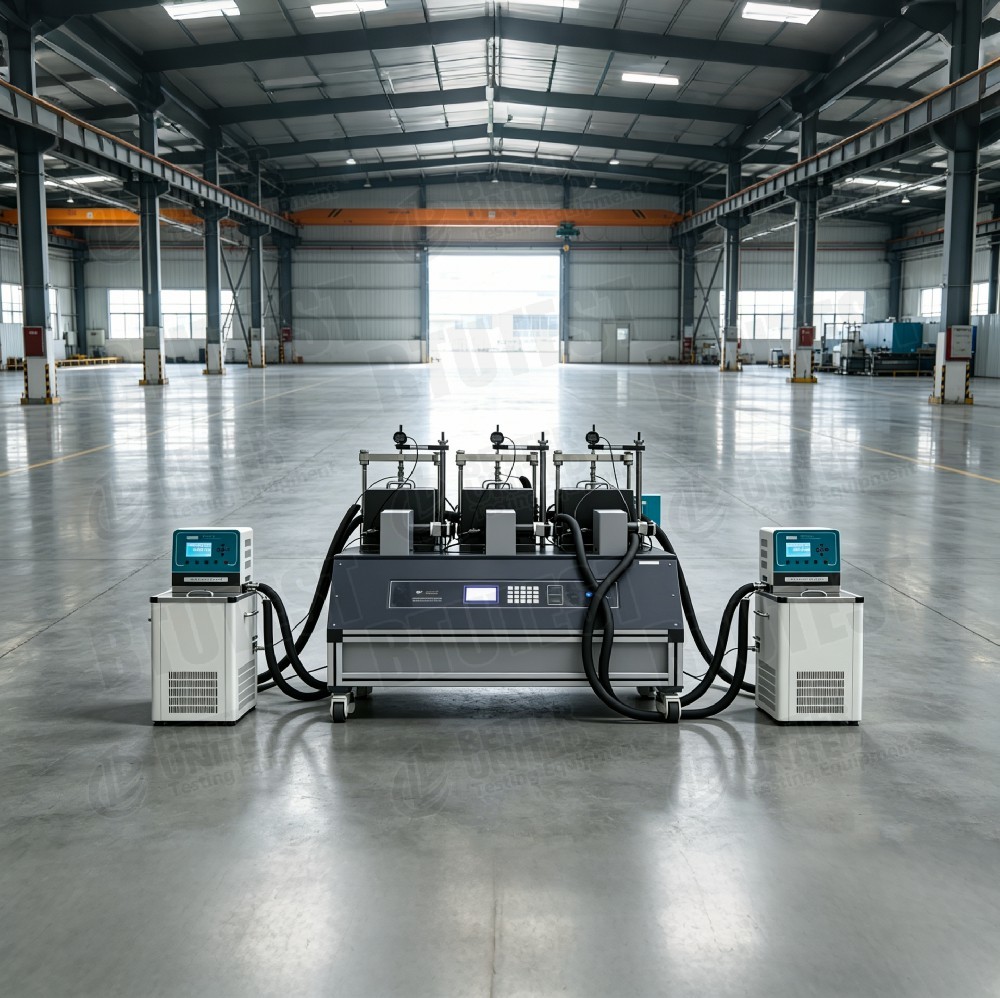

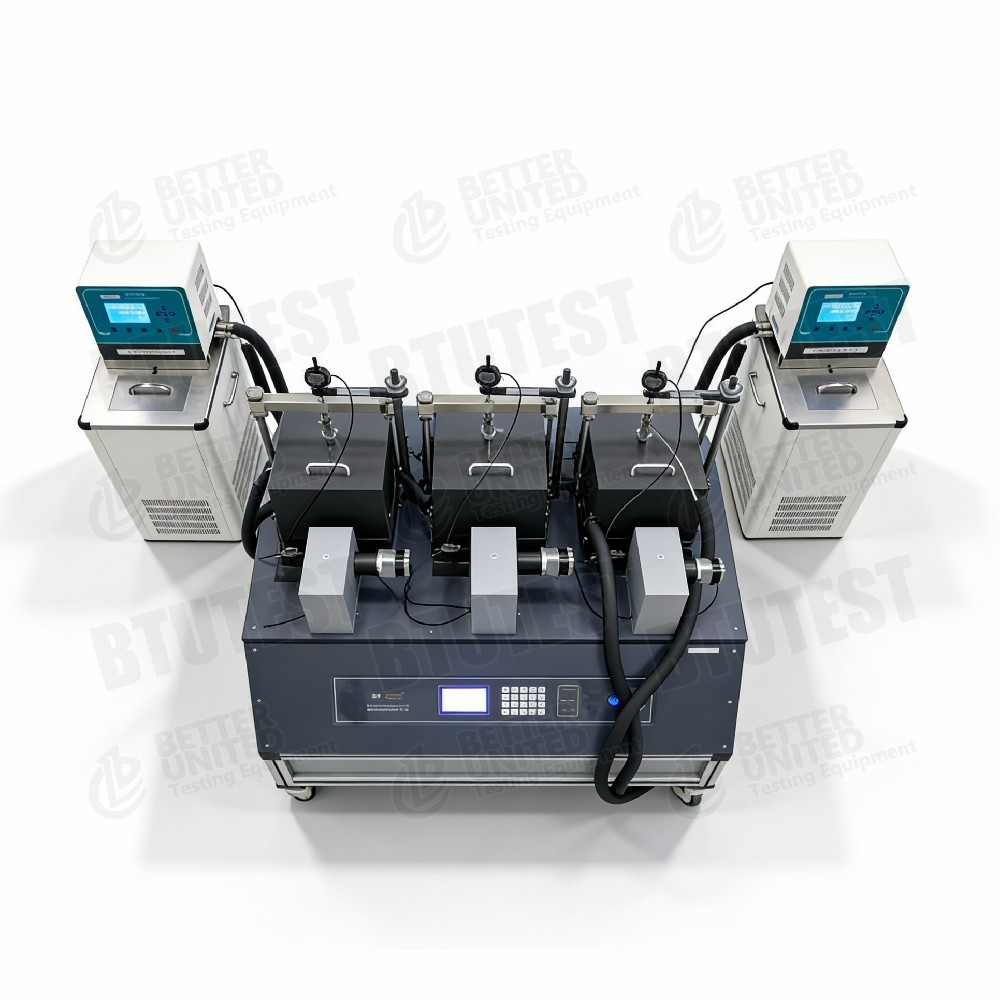

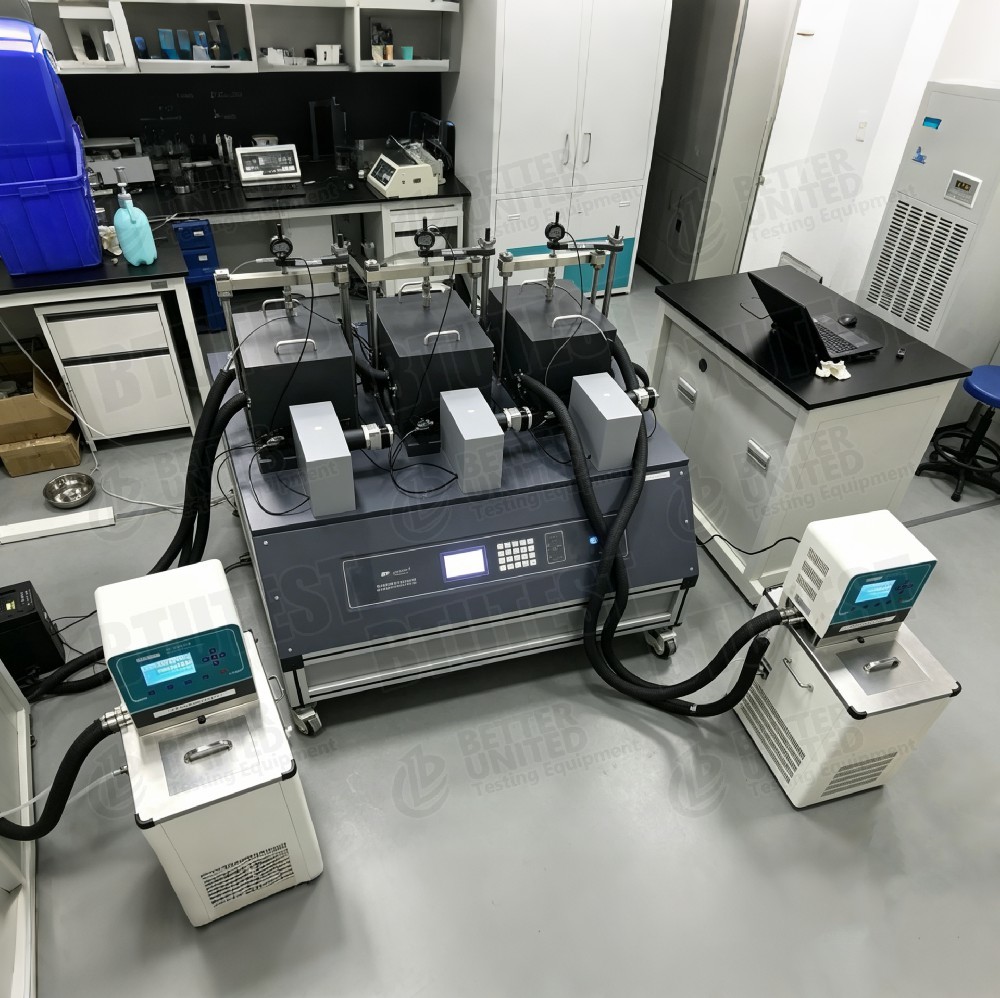

• บีทียู-TRA-15FT: เครื่องตัดเฉือนโดยตรงที่เหลือแบบควบคุมอุณหภูมิอัตโนมัติเต็มรูปแบบสามหน่วย (ภาชนะควบคุมอุณหภูมิอิสระสามลำ, 0~90 ℃)

คุณสมบัติทั่วไป:

• ขนาดชิ้นงาน: Φ61.8 มม. × สูง 20 มม. (วงแหวนตัดมาตรฐาน)
• อัตราเฉือน: 0.00001‑6 มม./นาที
• ความเครียดปกติสูงสุด: 1.6 MPa (ทั้งสามรุ่น)
• ความเค้นเฉือนสูงสุด: 1.6 MPa (DDS-1FT และ TRA-15FT); DDS-3FT: 10 เมกะปาสคาล
• ความแม่นยำในการได้มา: ± 0.1% FS
• โหมดการโหลด: การควบคุมวงปิดเซอร์โว; ทิศทางแนวนอนสามารถควบคุมความเค้นหรือควบคุมความเค้นได้
• จอแสดงผล: 240×128 LCD + ปุ่มกดเมมเบรน (จำนวนหลักของปุ่มกดแตกต่างกันไป)
• โมดูลทดสอบ: การรวมมาตรฐาน (การโหลดแบบขั้น), แรงเฉือนโดยตรง, แรงเฉือนแบบไซคลิก, แรงเฉือนโดยตรงแบบรีโอโลจี

มาตรฐานการทดสอบ (นานาชาติ)

• มาตรฐาน ASTM D3080(การทดสอบแรงเฉือนโดยตรง)
• มาตรฐาน ASTM D7329(การทดสอบแรงเฉือนโดยตรงของดินเยือกแข็ง)
• มาตรฐาน ASTM D7608(การหาค่ากำลังตกค้างโดยใช้แรงเฉือนแบบลูกสูบ)
• มาตรฐาน ASTM D5321(แรงเฉือนของส่วนต่อประสาน – หลักการที่คล้ายกัน)
• ISO 17892-10(การทดสอบแรงเฉือนโดยตรง)
• บี 1377-7(การทดสอบแรงเฉือนโดยตรง)
• สำหรับการทดสอบแบบควบคุมอุณหภูมิมาตรฐาน ASTM D6519(คุณสมบัติทางความร้อนของดิน) อาจเกี่ยวข้องด้วย

ความสามารถในการรับแรงเฉือนสูง 10 MPa ของ DDS-3FT เหมาะสำหรับดินแช่แข็งหรือวัสดุที่มีความแข็งแรงสูง

ข้อมูลจำเพาะ

รายละเอียด

• ยูนิตเดี่ยวกับสามยูนิต– DDS-1FT/3FT เป็นยูนิตเดียว (ครั้งละหนึ่งตัวอย่าง) TRA-15FT มี 3 ยูนิต ช่วยให้สามารถตัดชิ้นงาน 3 ชิ้นพร้อมกันได้ ซึ่งช่วยเพิ่มประสิทธิภาพได้อย่างมาก
• ความเค้นเฉือนสูง (DDS-3FT)– ความเค้นเฉือนสูงสุด 10 MPa เหมาะสำหรับดินแช่แข็ง น้ำแข็ง และวัสดุที่มีความแข็งแรงสูง (ดินทั่วไปโดยทั่วไปจะมีค่า ≤1.6 MPa)
• ความแตกต่างในการควบคุมอุณหภูมิ–
  • DDS-1FT: 0~90 ℃ เหมาะสำหรับการทดสอบอุณหภูมิสูงทั่วไป (เช่น ยางมะตอย อ่างเก็บน้ำความร้อน) และสภาวะแวดล้อม
  • DDS-3FT: -20~90 ℃ ครอบคลุมดินเยือกแข็ง (ต่ำกว่าศูนย์) จนถึงอุณหภูมิสูง เหมาะสำหรับการศึกษาตามฤดูกาลและชั้นดินเยือกแข็งถาวร
  • TRA-15FT: ภาชนะควบคุมอย่างอิสระสามลำ แต่ละลำมีอุณหภูมิ 0~90 ℃ ทำให้สามารถทดสอบที่อุณหภูมิที่แตกต่างกันได้พร้อมกัน ความแม่นยำ ±0.1 ℃
• การควบคุมวงปิดของเซอร์โว– ทั้งการโหลดแบบปกติและแนวนอนใช้เซอร์โวมอเตอร์ ทำให้สามารถควบคุมความเค้นหรือเส้นทางความเครียดได้อย่างแม่นยำ และรองรับการทดสอบแบบวนและรีโอโลยี
• แรงเฉือนตรงที่เหลือ– ชื่อ TRA-15FT ประกอบด้วย “สารตกค้าง” ซึ่งมีแนวโน้มว่าจะได้ความแข็งแรงของสารตกค้างผ่านแรงเฉือนแบบลูกสูบ (ยืนยันโมดูลซอฟต์แวร์)
• การกำหนดค่าเซ็นเซอร์– แต่ละยูนิตประกอบด้วยโหลดเซลล์ 2 ตัว (ปกติและแนวนอน) และดิสเพลสเมนต์เซนเซอร์ 1 ตัว (ดิสเพลสเมนต์แนวนอน อาจมีการวัดการกระจัดในแนวตั้งด้วยแต่ไม่ได้ระบุไว้ในรายการ) รวมสำหรับ TRA-15FT: โหลดเซลล์ 6 ตัว + ดิสเพลสเมนต์เซนเซอร์ 3 ตัว
• จอแสดงผลและปุ่มกด– TRA-15FT มีแผงปุ่มกดเมมเบรน 20 ปุ่มและไฟ LED แสดงสถานะ 3 ช่องสำหรับการตรวจสอบตัวอย่างหลายชิ้น
• โมดูลทดสอบ– ทั้งหมดรองรับการรวมมาตรฐาน (การโหลดแบบขั้น), แรงเฉือนโดยตรง, แรงเฉือนแบบไซคลิก และแรงเฉือนโดยตรงแบบรีโอโลจี

แอปพลิเคชัน

• บีทียู-DDS-1FT– แรงเฉือนโดยตรงแบบควบคุมอุณหภูมิทั่วไป เช่น ส่วนผสมของแอสฟัลต์ ดินกักเก็บความร้อน เกรดย่อยที่อุณหภูมิสูง การกำจัดกากนิวเคลียร์
• บีทียู-DDS-3FT– วิศวกรรมดินเยือกแข็ง (ทางรถไฟชิงไห่-ทิเบต โครงการอาร์กติก) การปรับปรุงคุณภาพดินเยือกแข็งตามฤดูกาล การศึกษาส่วนต่อประสานของดินน้ำแข็ง
• บีทียู-TRA-15FT– การทดสอบความแข็งแรงตกค้างที่มีประสิทธิภาพสูง (เช่น ดินโซนลื่น) การทดสอบความแข็งแรงตกค้างพร้อมกันที่อุณหภูมิต่างกันหรือการเปรียบเทียบวัสดุที่แตกต่างกัน
• แรงเฉือนแบบวงกลม– จำลองการเสื่อมสลายของกำลังภายใต้แผ่นดินไหวหรือการโหลดคลื่น
• แรงเฉือนตรงแบบรีโอโลยี– พฤติกรรมการคืบคลานภายใต้การโหลดในระยะยาว
• การสอนและการวิจัย– ห้องปฏิบัติการกลศาสตร์ดินศึกษาผลกระทบของอุณหภูมิ

ข้อดี

• ช่วงอุณหภูมิกว้าง– -20~90 ℃ (DDS-3FT) หรือ 0~90 ℃ (อื่นๆ) ตอบสนองความต้องการดินเยือกแข็งและอุณหภูมิสูง
• ความเค้นเฉือนสูง (DDS-3FT)– 10 MPa สามารถทดสอบดินที่แข็งตัว น้ำแข็ง ดินเหนียวแข็ง หรือแม้แต่หินอ่อนได้
• ภาชนะควบคุมอุณหภูมิอิสระ 3 ใบ (TRA-15FT)– อุณหภูมิสามจุดในการทดสอบครั้งเดียว ประสิทธิภาพเพิ่มขึ้นสามเท่า เรือแต่ละลำควบคุมอย่างอิสระ (± 0.1 ℃)
• การควบคุมวงปิดของเซอร์โว– การควบคุมเส้นทางความเครียด/ความเครียดที่แม่นยำ รองรับการทดสอบแบบวงจรและรีโอโลยี
• โมดูลทดสอบหลายรายการ– การรวมเข้าด้วยกัน, แรงเฉือนโดยตรง, แรงเฉือนแบบไซคลิก, รีโอโลจีในระบบเดียว
• ความแม่นยำในการได้มาสูง– ±0.1% FS ข้อมูลที่เชื่อถือได้
• ความสามารถด้านความแข็งแรงที่เหลืออยู่– TRA-15FT เหมาะสำหรับการทดสอบความแข็งแรงตกค้างแบบแบตช์
• ล้างส่วนต่อประสานผู้ปฏิบัติงาน– LCD + แผงปุ่มกดเมมเบรน พร้อมไฟ LED แสดงสถานะ (TRA-15FT)

สิ่งที่ต้องเลือก

เลือกรุ่นตามความต้องการในการทดสอบ:

หมายเหตุ: ภาชนะทั้งสามของ TRA-15FT มีการควบคุมอุณหภูมิอย่างอิสระ ทำให้มีอุณหภูมิที่แตกต่างกันต่อชิ้นงานทดสอบ เหมาะสำหรับการศึกษาเปรียบเทียบ สำหรับการทดสอบความแข็งแรงตกค้าง ให้ยืนยันว่าซอฟต์แวร์มีโมดูลแรงเฉือนแบบลูกสูบอยู่ด้วย

การไหลของกระบวนการ

ตัวอย่าง:การทดสอบแรงเฉือนอย่างรวดเร็วของดินแช่แข็ง (อุณหภูมิต่ำกว่าศูนย์) โดยใช้เครื่องทดสอบแรงเฉือนโดยตรงของดินแช่แข็งอัตโนมัติเต็มรูปแบบ (บีทียู-DDS-3FT)

• การเตรียมตัวอย่าง
  • ตัดดินแช่แข็งที่ไม่ถูกรบกวนหรือเตรียมตัวอย่างดินแช่แข็งที่ขึ้นรูปใหม่โดยใช้วงแหวนตัด Ø61.8×20 มม. โดยคงไว้ที่อุณหภูมิต่ำกว่าศูนย์
  • วัดปริมาณน้ำเริ่มต้น ความหนาแน่น และอุณหภูมิ

• การติดตั้งตัวอย่าง
  • วางชิ้นงานทดสอบลงในกล่องเฉือนอย่างรวดเร็ว (หลีกเลี่ยงการละลาย) ติดตั้งหินที่มีรูพรุนและแผ่นบรรจุ
  • วางกล่องเฉือนไว้ภายในห้องควบคุมอุณหภูมิ เชื่อมต่อแท่งรับน้ำหนักแบบปกติและแนวนอน
  • ติดตั้งดิสเพลสเมนต์เซนเซอร์และโหลดเซลล์

• ตั้งอุณหภูมิ
  • ตั้งอุณหภูมิเป้าหมาย (เช่น -15 ℃) ในซอฟต์แวร์ เริ่มระบบควบคุมอุณหภูมิ และรอให้อุณหภูมิของชิ้นงานทดสอบคงที่ (โดยทั่วไปคือ 1-2 ชั่วโมง ขึ้นอยู่กับขนาด)

• ใช้ความเครียดตามปกติ
  • ใช้ความเค้นปกติเป้าหมาย (เช่น 200 kPa) ผ่านระบบโหลดเซอร์โว
  • บันทึกการกระจัดตามปกติ (การแข็งตัวของดินแช่แข็งมีน้อย) จนกระทั่งมีเสถียรภาพ

• ตั้งค่าพารามิเตอร์แรงเฉือน
  • เลือก “โมดูลแรงเฉือนเร็ว” หรือ “โมดูลแรงเฉือนมาตรฐาน”
  • กำหนดอัตราเฉือน (เช่น 1 มม./นาที – ดินที่แข็งตัวมักจะถูกตัดในอัตราที่ค่อนข้างสูงกว่า)
  • ตั้งค่าขีดจำกัดการเคลื่อนที่ของแรงเฉือน (เช่น 6 มม.)
  • เลือกโหมดการควบคุม: การควบคุมความเครียด (ทั่วไป) หรือการควบคุมความเครียด

• เริ่มตัดขน
  • สตาร์ทเซอร์โวมอเตอร์แนวนอนเพื่อย้ายกล่องเฉือน
  • ซอฟต์แวร์จะบันทึกแรงเฉือนในแนวนอน การกระจัดในแนวนอน การกระจัดปกติ อุณหภูมิ และเวลาแบบเรียลไทม์
  • เส้นโค้งความเค้นเฉือน-การกระจัดของพล็อต

• หยุดสภาพ
  • หยุดโดยอัตโนมัติเมื่อถึงระยะการเคลื่อนที่ที่กำหนดไว้ล่วงหน้าหรือหลังจากความเค้นลดลงถึงจุดสูงสุดที่ชัดเจน

• การถอดประกอบและการทำความสะอาด
  • หยุดการควบคุมอุณหภูมิ ปล่อยให้อุณหภูมิกลับมาใกล้สภาพแวดล้อม คลายแรงปกติ และนำชิ้นงานทดสอบออก
  • ทำความสะอาดกล่องเฉือน ระวังการควบแน่น

• การประมวลผลข้อมูล
  • ซอฟต์แวร์คำนวณความเค้นเฉือนสูงสุด (หรือความเค้นเฉือนตกค้าง)
  • สำหรับการทดสอบที่ความเค้นปกติที่แตกต่างกัน ให้พล็อต Mohr-คูลอมบ์เพื่อให้ได้การเกาะกันของดินเยือกแข็ง c และมุมเสียดสี φ
  • สร้างรายงานการทดสอบ

สำหรับ TRA-15FT (สามยูนิต): :

• สามารถติดตั้งตัวอย่างได้ 3 ชิ้นพร้อมกัน โดยแต่ละภาชนะจะตั้งค่าอุณหภูมิที่แตกต่างกันอย่างอิสระ (เช่น -5 ℃, 0 ℃, +5 ℃)
• ซอฟต์แวร์สามารถควบคุมการเริ่มต้นการตัดสำหรับกล่องเฉือนแต่ละกล่องแยกกัน (หรือพร้อมกัน)
• หลังการทดสอบ ให้สร้างการเปรียบเทียบพารามิเตอร์ความแรงที่อุณหภูมิ 3 ระดับโดยอัตโนมัติ
• เหมาะสำหรับศึกษาผลกระทบของอุณหภูมิต่อความแรงตกค้าง

สรุป:ซีรีส์นี้นำเสนอเครื่องตัดเฉือนโดยตรงแบบควบคุมอุณหภูมิหน่วยเดียวและสามหน่วย ซึ่งครอบคลุมช่วงอุณหภูมิ 0~90 ℃ และ -20~90 ℃ DDS-1FT เป็นระบบเฉือนโดยตรงแบบควบคุมอุณหภูมิทั่วไป DDS-3FT มีความเชี่ยวชาญเฉพาะสำหรับดินเยือกแข็งที่มีความสามารถในการรับแรงเฉือนสูง 10 MPa; TRA-15FT เป็นระบบควบคุมอุณหภูมิแยกกันแบบสามหน่วย เหมาะสำหรับการทดสอบความแข็งแรงตกค้างและการศึกษาเปรียบเทียบหลายอุณหภูมิอย่างมีประสิทธิภาพ การเลือกควรขึ้นอยู่กับช่วงอุณหภูมิที่ต้องการ ความต้องการแรงเฉือนสูง ปริมาณงานของชิ้นงานทดสอบ และข้อกำหนดในการทดสอบความแข็งแรงตกค้าง
