เครื่องตัดแรงเฉือนแบบตกค้างอัตโนมัติ

รายละเอียดสินค้า

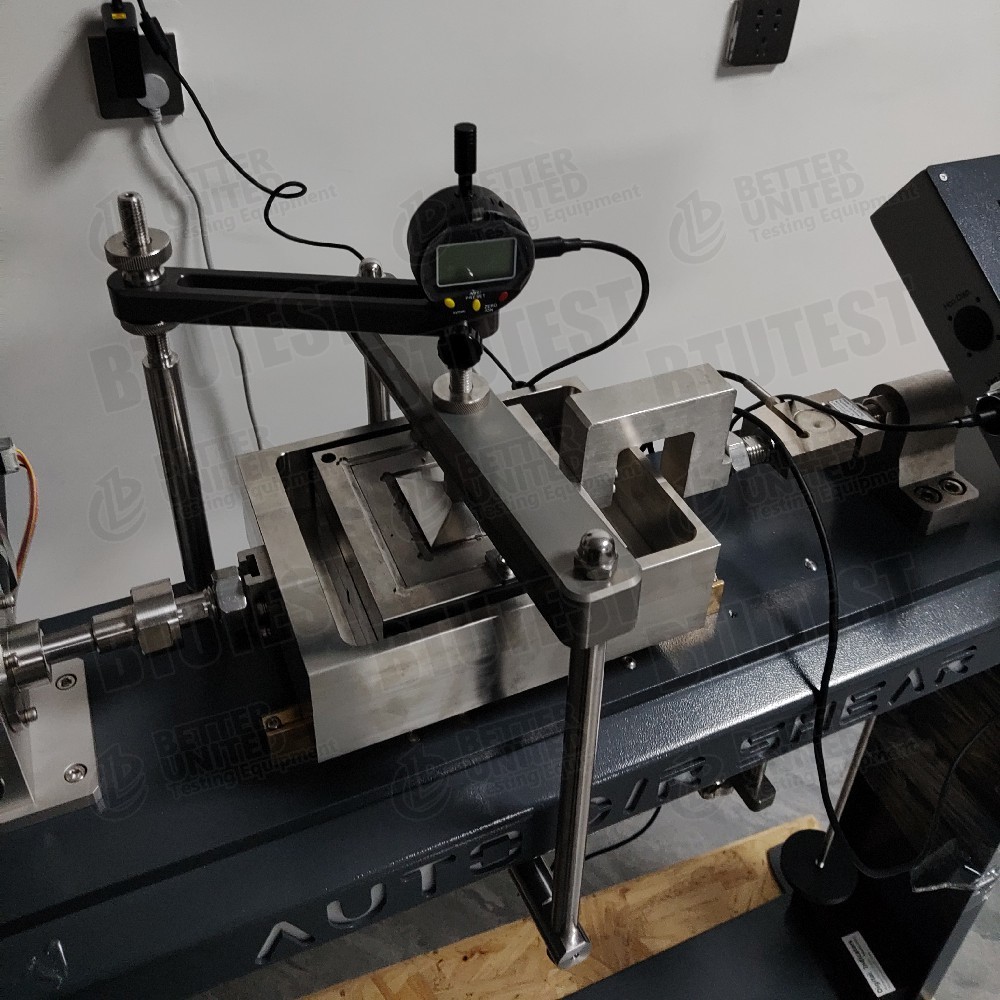

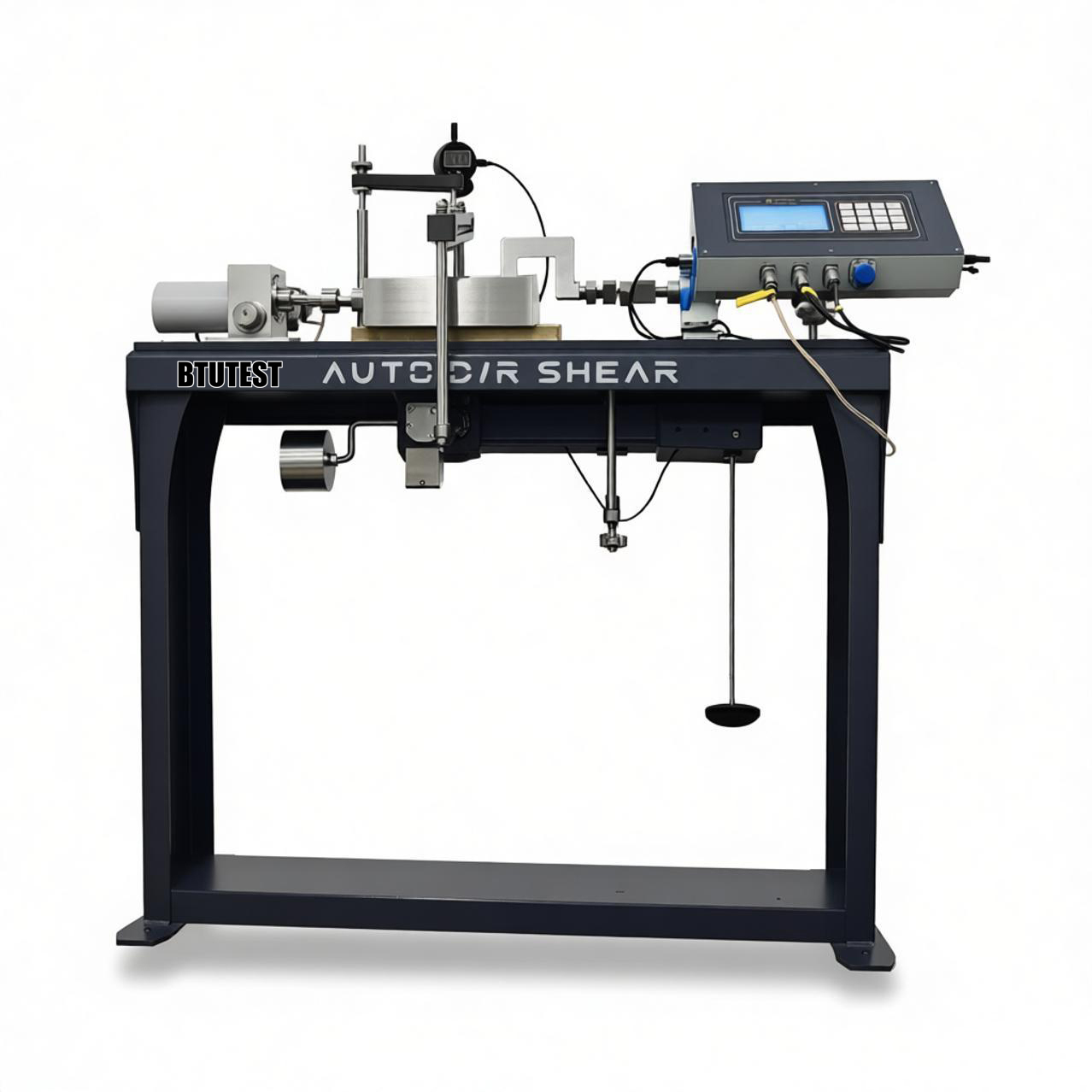

เครื่องตัดแรงเฉือนแบบตกค้างอัตโนมัติเต็มรูปแบบบีทียู-DDS-10 / DDS-5 / DDS-5F / DDS-10F

คำอธิบาย

ชุดนี้ประกอบด้วยเครื่องตัดเฉือนโดยตรงที่เหลือโดยอัตโนมัติโดยใช้ระบบขับเคลื่อนที่ควบคุมด้วยไมโครโปรเซสเซอร์และอินพุตคำสั่งด้วยปุ่มกด ข้อดี ได้แก่ ความสามารถในการหยุดชั่วคราวและรีเซ็ตความเร็วในการทดสอบ การควบคุมคอมพิวเตอร์ผ่านอินเทอร์เฟซ USB 3.0 ความเร็วที่ตั้งโปรแกรมได้และฟังก์ชันโดยผู้ปฏิบัติงาน และระบบตรวจสอบตัวเอง ฟังก์ชันกลับสู่ตำแหน่งเริ่มต้นอย่างรวดเร็วช่วยให้รีเซ็ตกล่องแรงเฉือนได้สะดวก เมื่อเริ่มการทดสอบใหม่หรือดำเนินการทดสอบแรงเฉือนที่เหลือต่อไป

โมเดลประกอบด้วย:

• บีทียู-DDS-10: เครื่องตัดเฉือนโดยตรงของ British Standard (การป้อนคันโยก)
• บีทียู-DDS-5: เครื่องตัดเฉือนโดยตรงของ American Standard (การใส่คันโยก)
• บีทียู-DDS-5F: เครื่องตัดเฉือนเศษตกค้างอัตโนมัติเต็มรูปแบบ (5 kN)
• บีทียู-DDS-10F: เครื่องตัดเฉือนโดยตรงที่เหลืออัตโนมัติเต็มรูปแบบ (5 kN? ตารางแสดง 5 kN แต่ในรุ่นแนะนำ 10 kN – ตรวจสอบกับผู้ผลิต)

ฟังก์ชั่นหลัก:

• การรวมมาตรฐาน, แรงเฉือนมาตรฐาน, แรงเฉือนเร็ว, แรงเฉือนแบบไซคลิก, แรงเฉือนโดยตรงแบบรีโอโลจี
• โมดูลทดสอบแรงเสียดทานอินเทอร์เฟซเสริมและโมดูลควบคุมอุณหภูมิ

มาตรฐานการทดสอบ (นานาชาติ)

• มาตรฐานอังกฤษ (บีทียู-ท.บ.-10): สอดคล้องกับบี 1377
• อเมริกันสแตนดาร์ด (บีทียู-ท.บ.-5): สอดคล้องกับมาตรฐาน ASTM D3080
• รุ่นตกค้างอัตโนมัติเต็มรูปแบบ (DDS-5F / 10F): สามารถตอบสนองทั้งมาตรฐานอังกฤษและอเมริกาตลอดจนมาตรฐานการทดสอบความแข็งแรงตกค้างเช่นมาตรฐาน ASTM D7608,มาตรฐาน ASTM D6467(ยืนยันกับผู้ผลิต)

มาตรฐานอื่นๆ ที่เกี่ยวข้อง:

• ISO 17892-10(การทดสอบแรงเฉือนโดยตรง)
• เอแอชโต T-236
• อังกฤษ 1997-2(รหัสยูโร 7)

ข้อมูลจำเพาะ

หมายเหตุ: แม้ว่าชื่อรุ่น BTU-DDS-10F จะรวม "10F" แต่ตารางยังคงแสดงแรงปกติและแรงเฉือนแนวนอนเป็น 5 kN ซึ่งอาจเป็นการพิมพ์ผิด ตรวจสอบกับผู้ผลิตสำหรับข้อกำหนดที่แท้จริง

รายละเอียด

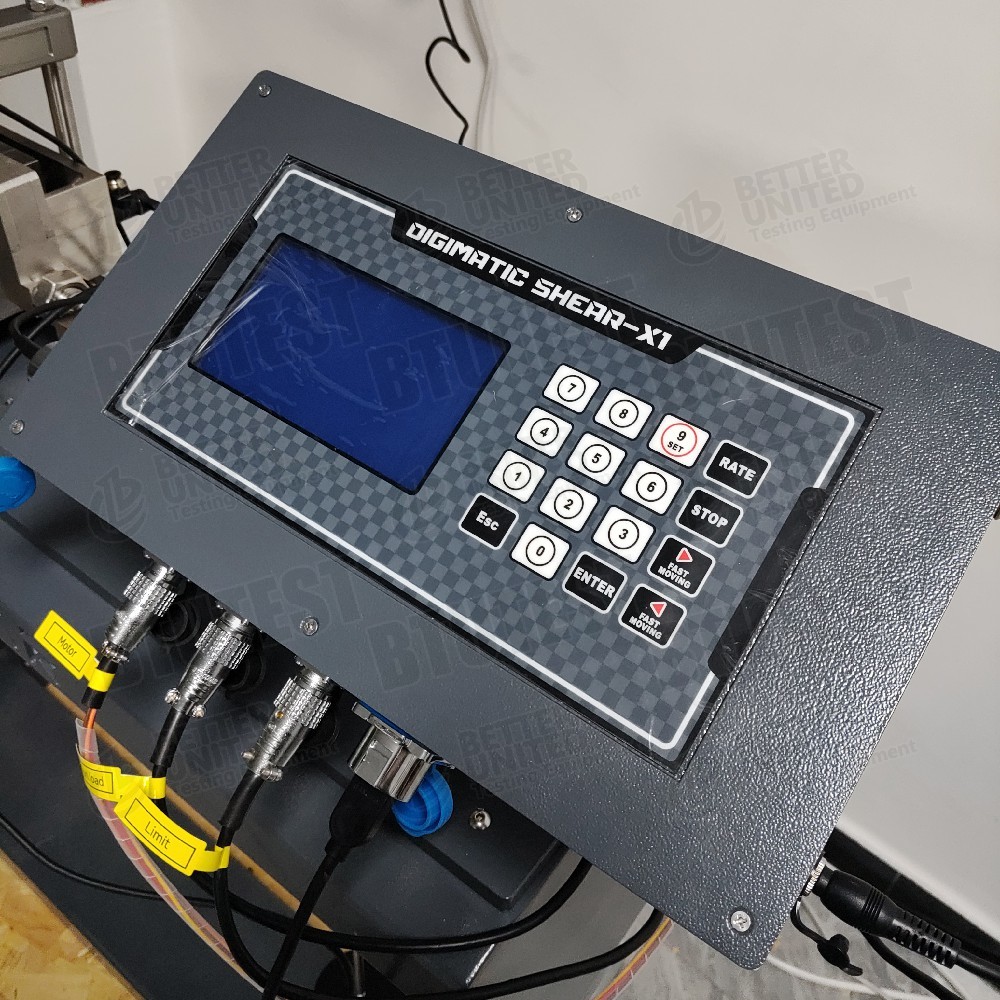

• ระบบควบคุมไมโครโปรเซสเซอร์– ความเร็วในการทดสอบที่ตั้งโปรแกรมได้, หยุดชั่วคราว, รีเซ็ต; การสื่อสาร USB 3.0 กับคอมพิวเตอร์
• กลับสู่ตำแหน่งเริ่มต้นอย่างรวดเร็ว– ส่งกล่องเฉือนกลับไปยังตำแหน่งเริ่มต้นโดยอัตโนมัติหลังการทดสอบหรือระหว่างการตัดส่วนที่เหลือ ช่วยเพิ่มความสะดวก
• ความเข้ากันได้สองมาตรฐาน– British Standard (DDS-10) ใช้ชิ้นงานทรงสี่เหลี่ยม (60×60 หรือ 100×100 มม.) American Standard (DDS-5) ใช้ชิ้นงานทรงกลม (Φ61.8×20 มม.)
• รุ่นตกค้างอัตโนมัติเต็มรูปแบบ (DDS-5F/10F)– การโหลดแบบวงปิดของเซอร์โว การตัดแบบลูกสูบอัตโนมัติสำหรับการทดสอบความแข็งแรงตกค้าง
• โหลดคันโยก (DDS-10/5)– การโหลดน้ำหนักแบบดั้งเดิม เรียบง่ายและเชื่อถือได้ แต่ต้องเปลี่ยนน้ำหนักด้วยตนเอง
• ช่วงอัตราการเฉือนกว้าง– 0.00001–9.99999 มม./นาที ครอบคลุมแรงเฉือนช้าถึงเร็ว
• การกระจัดเฉือนขนาดใหญ่– สูงถึง 25 มม. ใหญ่กว่าแรงเฉือนโดยตรงทั่วไปมาก (6-8 มม.) เหมาะสำหรับการทดสอบความแข็งแรงตกค้างที่ต้องมีการเคลื่อนที่ขนาดใหญ่
• โมดูลเสริม– แรงเสียดทานของส่วนต่อประสาน (โครงสร้างของดิน ธรณีสังเคราะห์) และการควบคุมอุณหภูมิ (ช่วงที่ต้องได้รับการยืนยัน)
• โมดูลซอฟต์แวร์– การรวมมาตรฐาน, แรงเฉือนมาตรฐาน, แรงเฉือนเร็ว, แรงเฉือนแบบไซคลิก, แรงเฉือนตรงแบบรีโอโลยี ฯลฯ

แอปพลิเคชัน

• การทดสอบความแข็งแรงของสารตกค้าง– กำหนดกำลังรับแรงเฉือนที่เหลือ (cᵣ, φᵣ) ของดินโซนลื่น, ร่องรอยเลื่อน ฯลฯ ภายใต้การกระจัดขนาดใหญ่
• การทดสอบแรงเฉือนโดยตรงแบบทั่วไป– แรงเฉือนเร็ว, แรงเฉือนรวม, แรงเฉือนช้าเพื่อให้ได้กำลังสูงสุด
• แรงเฉือนแบบวงกลม– จำลองการเสื่อมสลายของกำลังภายใต้แผ่นดินไหวหรือการโหลดคลื่น
• แรงเฉือนตรงแบบรีโอโลยี– ศึกษาพฤติกรรมการคืบคลานของดินในระยะยาว
• แรงเสียดทานของอินเทอร์เฟซ– ด้วยโมดูลเสริม ให้ทดสอบดิน-คอนกรีต จีโอเมมเบรนของดิน ฯลฯ มุมเสียดสีของอินเทอร์เฟซ
• การทดสอบแบบควบคุมอุณหภูมิ– ด้วยโมดูลอุณหภูมิเสริม ศึกษาผลกระทบของอุณหภูมิต่อความต้านทานแรงเฉือน
• การปฏิบัติตามมาตรฐานสากล– ตรงตามมาตรฐาน BS 1377 และ ASTM D3080 เหมาะสำหรับโครงการในประเทศและต่างประเทศ

ข้อดี

• การปฏิบัติตามมาตรฐานหลายประการ– รุ่น British และ American Standard โดยเฉพาะ รวมถึงรุ่นที่เหลืออัตโนมัติเต็มรูปแบบทั่วไป
• การกระจัดเฉือนขนาดใหญ่ (25 มม.)– เหมาะสำหรับการทดสอบความแข็งแรงตกค้างมากกว่าการใช้แรงเฉือนโดยตรงแบบธรรมดา (6-8 มม.)
• เซอร์โววงปิดอัตโนมัติเต็มรูปแบบ (รุ่น F)– การตัดแบบลูกสูบอัตโนมัติโดยไม่ต้องใช้คนควบคุม การควบคุมเส้นทางความเค้น/ความเครียดที่แม่นยำ
• ช่วงอัตราการเฉือนกว้าง– 0.00001–9.99999 มม./นาที แบบไม่มีขั้นบันได ตั้งแต่การคืบไปจนถึงการตัดเฉือนเร็ว
• อินเตอร์เฟซยูเอสบี 3.0– การถ่ายโอนข้อมูลความเร็วสูง ความสามารถในการควบคุมระยะไกล
• ฟังก์ชั่นการส่งคืนอย่างรวดเร็ว– ปรับปรุงประสิทธิภาพ โดยเฉพาะอย่างยิ่งสำหรับการตัดเศษตกค้างแบบหลายขั้นตอน
• ซอฟต์แวร์แบบแยกส่วน– สามารถรวมโมดูลการแข็งตัว แรงเฉือน ไซคลิก และรีโอโลยีเข้าด้วยกันได้ตามต้องการ
• ความสามารถในการขยาย– โมดูลควบคุมแรงเสียดทานและอุณหภูมิของอินเทอร์เฟซเสริม

สิ่งที่ต้องเลือก

เลือกรุ่นตามความต้องการในการทดสอบ:

หมายเหตุ: ความแตกต่างหลักระหว่าง DDS-5F และ DDS-10F อาจเป็นขนาดของชิ้นงานทดสอบ (DDS-5F สำหรับชิ้นงานทดสอบทรงกลมแบบอเมริกัน, DDS-10F สำหรับชิ้นงานทดสอบทรงสี่เหลี่ยมอังกฤษ) แต่ตารางไม่ชัดเจน – โปรดยืนยันกับผู้ผลิต

การไหลของกระบวนการ

ตัวอย่าง:การทดสอบความแข็งแรงตกค้างบนดินเหนียวอิ่มตัว (แรงเฉือนแบบลูกสูบ) โดยใช้เครื่องทดสอบแรงเฉือนโดยตรงที่เหลืออัตโนมัติ (บีทียู-DDS-5F)

• การเตรียมตัวอย่าง
  • ตัดชิ้นงานดินเหนียวที่ไม่ถูกรบกวนหรือขึ้นรูปใหม่โดยใช้วงแหวนตัด Φ61.8×20 มม. อิ่มตัว
  • วัดปริมาณน้ำและความหนาแน่นเริ่มต้น

• การติดตั้งตัวอย่าง
  • วางชิ้นงานทดสอบลงในกล่องเฉือนด้านล่าง ติดตั้งกล่องด้านบน หินที่มีรูพรุน และแผ่นโหลด
  • วางกล่องรับแรงเฉือนในโครงโหลดแรงเฉือนโดยตรง เชื่อมต่อแท่งรับน้ำหนักแบบปกติและแนวนอน
  • ติดตั้งดิสเพลสเมนต์เซนเซอร์ (แนวนอนและแนวตั้ง)

• ใช้ความเครียดตามปกติ
  • ใช้ความเค้นปกติของเป้าหมาย (เช่น 100 kPa) ผ่านระบบเซอร์โววงปิด
  • บันทึกการกระจัดตามปกติจนกว่าการรวมตัวจะเสถียร (สภาวะระบายออก)

• ตั้งค่าพารามิเตอร์แรงเฉือน
  • เลือก “โมดูลแรงเฉือนตกค้าง” หรือ “โมดูลแรงเฉือนแบบลูกสูบ”
  • ตั้งค่าอัตราเฉือน (เช่น 0.5 มม./นาที)
  • ตั้งค่าขีดจำกัดการเคลื่อนที่ของแรงเฉือนไปข้างหน้า (เช่น 10 มม.)
  • ตั้งค่าขีดจำกัดการเคลื่อนที่ของแรงเฉือนแบบย้อนกลับ (เช่น 10 มม.) และจำนวนรอบ (เช่น 5)
  • เลือกโหมดการควบคุม: การควบคุมความเครียด (ทั่วไป)

• เริ่มการตัดแบบลูกสูบ
  • ระบบเซอร์โวแนวนอนดันกล่องเฉือนไปข้างหน้า หลังจากถึงขีดจำกัดข้างหน้า มันจะกลับด้านโดยอัตโนมัติ
  • ซอฟต์แวร์จะบันทึกแรงเฉือน การกระจัด และเวลาสำหรับแต่ละครึ่งรอบแบบเรียลไทม์
  • กราฟแสดงกราฟความเค้นเฉือนแรงเฉือน (หลายรอบ)

• หยุดสภาพ
  • หยุดโดยอัตโนมัติเมื่อครบจำนวนรอบที่กำหนดไว้ล่วงหน้า หรือความเค้นเฉือนคงที่ (ได้รับความแรงตกค้าง)

• การถอดประกอบและการทำความสะอาด
  • ปล่อยแรงตามปกติ นำชิ้นงานออก ทำความสะอาดกล่องเฉือน

• การประมวลผลข้อมูล
  • ซอฟต์แวร์จะระบุความเค้นเฉือนสูงสุด (รอบแรก) และความเค้นเฉือนที่เสถียร (ตกค้าง) สำหรับแต่ละครึ่งรอบโดยอัตโนมัติ
  • สำหรับการทดสอบที่ความเค้นปกติต่างๆ ให้พล็อตขอบเขตความแรงที่เหลือเพื่อคำนวณ cᵣ และ φᵣ
  • สร้างรายงานการทดสอบ

สำหรับรุ่นคันโยกโหลด (DDS-10/5): ความเครียดปกติจะใช้ด้วยตนเองโดยใช้ตุ้มน้ำหนัก ในระหว่างการตัด จำเป็นต้องมีการบันทึกด้วยตนเองหรือเครื่องบันทึกข้อมูลภายนอก

สรุป:ซีรี่ส์นี้นำเสนออุปกรณ์ตัดเฉือนโดยตรงแบบคานโหลดของ British Standard (ตัวอย่างสี่เหลี่ยมจัตุรัส), American Standard (ชิ้นงานทรงกลม) รวมถึงอุปกรณ์ตัดเฉือนโดยตรงที่เหลือแบบวงปิดแบบเซอร์โวอัตโนมัติ (5F/10F) รุ่นอัตโนมัติเต็มรูปแบบรองรับแรงเฉือนแบบลูกสูบแทนที่ขนาดใหญ่สำหรับการทดสอบความแข็งแรงตกค้าง ทุกรุ่นสามารถเลือกติดตั้งโมดูลควบคุมการเสียดสีและอุณหภูมิของอินเทอร์เฟซได้ และมีโมดูลทดสอบซอฟต์แวร์ที่หลากหลาย การเลือกควรขึ้นอยู่กับรูปร่างของชิ้นงาน การปฏิบัติตามมาตรฐานเฉพาะ ความจำเป็นในการทดสอบแรงเฉือนที่เหลือโดยอัตโนมัติ และแรงเฉือนที่สูงกว่า (10 กิโลนิวตัน) เป็นสิ่งจำเป็นหรือไม่
