เครื่องตัดเฉือนโดยตรงแบบสี่หน่วย

รายละเอียดสินค้า

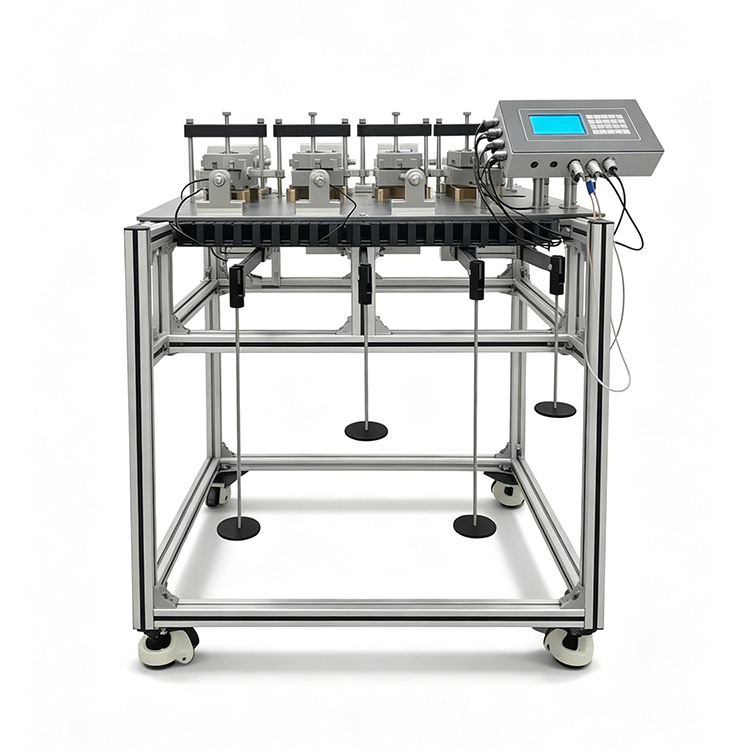

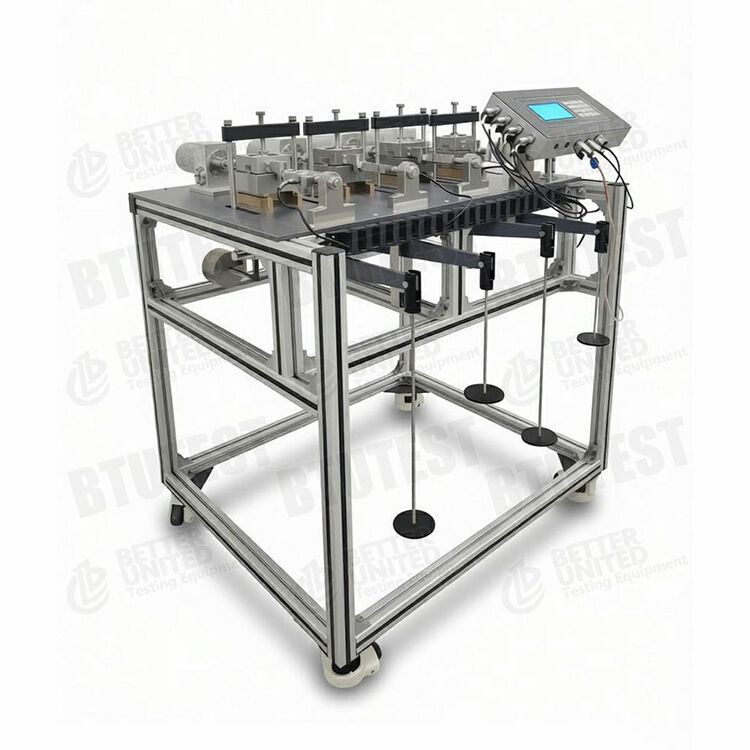

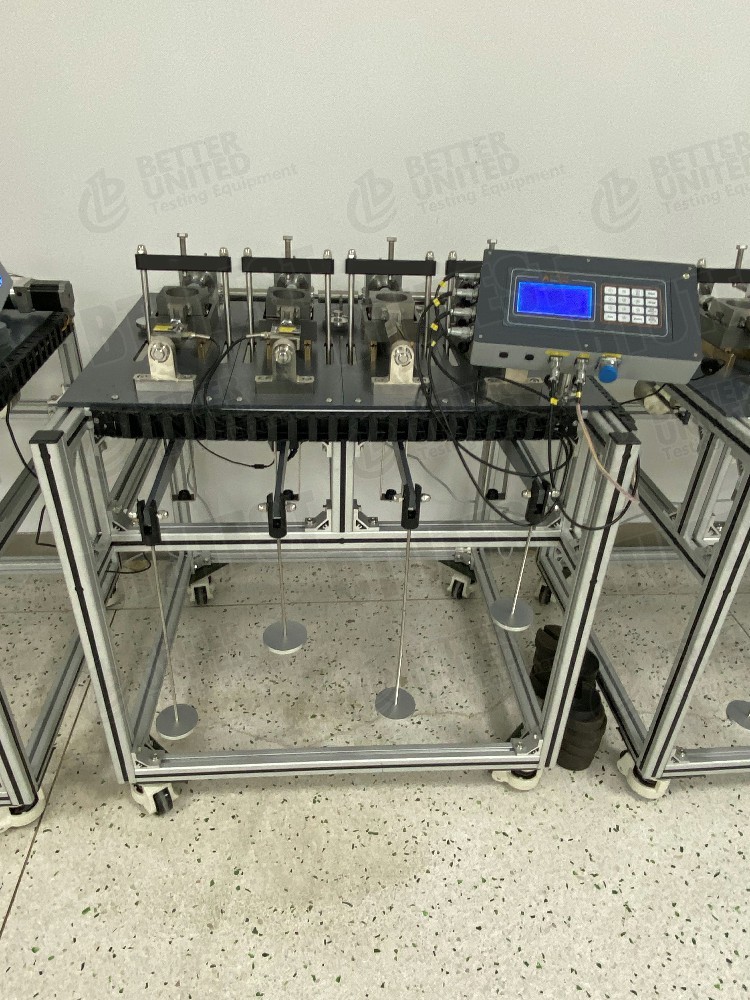

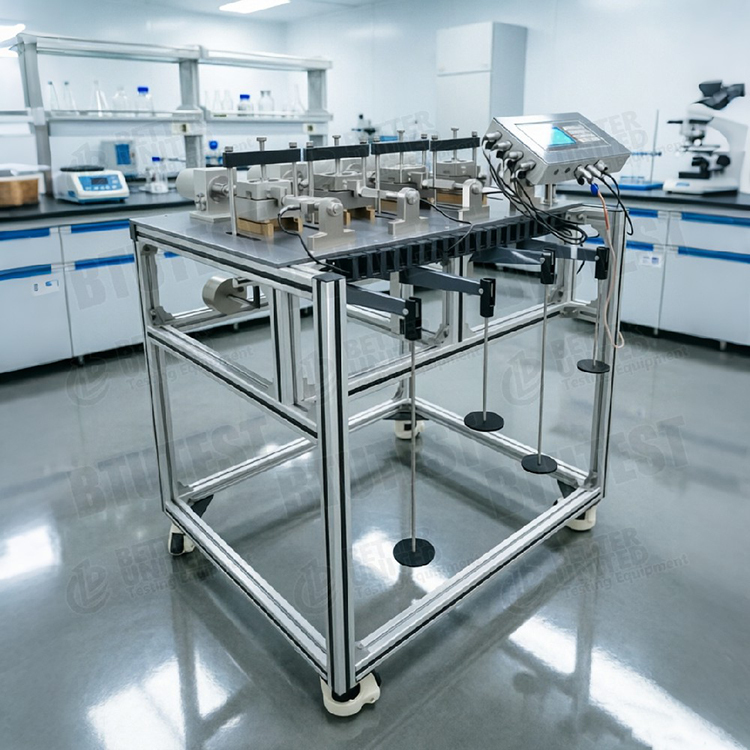

เครื่องตัดเฉือนโดยตรงแบบสี่หน่วย

โมเดล:บีทียู‑DDS‑4 /บีทียู‑DDS‑4A /บีทียู‑DDS‑4Q

คำอธิบาย

ชุดนี้ประกอบด้วยเครื่องตัดเฉือนโดยตรงสี่หน่วยใช้เพื่อกำหนดพารามิเตอร์กำลังรับแรงเฉือน (มุมแรงเสียดทานภายใน φ และแรงยึดเกาะ c) ของดิน มีสามรุ่นให้เลือก:



·บีทียู‑DDS‑4: เครื่องตัดเฉือนโดยตรงแบบพื้นฐานสี่หน่วย (การบันทึกด้วยตนเองหรือการอ่านมิเตอร์ภายนอก)

·บีทียู‑DDS‑4A: เครื่องบันทึกข้อมูลอัตโนมัติแบบสี่ยูนิตพร้อมเครื่องบันทึกข้อมูลและซอฟต์แวร์ Windows สำหรับการรับและประมวลผลข้อมูลอัตโนมัติ

·บีทียู‑DDS‑4Q: เครื่องตัดเฉือนโดยตรงอัตโนมัติสี่ยูนิตพร้อมการโหลดแบบนิวแมติก (แทนที่การโหลดแบบคันโยก) และการควบคุมขั้นสูง



คุณสมบัติทั่วไป:

· ขนาดชิ้นงาน: Φ61.8 มม. × สูง20 มม. (แหวนตัดมาตรฐาน)

· ความเร็วเฉือน: 0.00001 – 6 มม./นาที การปรับแบบไม่มีขั้นบันได

· ระยะการเคลื่อนที่ของแรงเฉือนสูงสุด:8 มม.

· โหลดเซลล์ 4 ตัวสำหรับวัดแรงเฉือนแนวนอน

· ความแตกต่างหลักระหว่างโมเดลอยู่ที่วิธีการโหลด วิธีการควบคุม และความสามารถในการรับข้อมูล

มาตรฐานการทดสอบ (นานาชาติ)

·มาตรฐาน ASTM D3080(วิธีทดสอบมาตรฐานสำหรับการทดสอบแรงเฉือนโดยตรงของดิน)

·ISO 17892-10(การทดสอบทางธรณีเทคนิค – การทดสอบแรงเฉือนโดยตรง)

·บี 1377-7(มาตรฐานอังกฤษ – การทดสอบแรงเฉือนโดยตรง)

·เจจีเอส 0561(วิธีทดสอบแรงเฉือนโดยตรงของญี่ปุ่น)

·GB/T ภาษาจีน 50123-2019(มาตรฐานวิธีทดสอบดิน)



ทั้งสามรุ่นสามารถตอบสนองข้อกำหนดพื้นฐานสำหรับอัตราเฉือน ขนาดชิ้นงาน และช่วงความเค้นปกติที่ระบุไว้ในมาตรฐานข้างต้น

ข้อมูลจำเพาะ

พารามิเตอร์	บีทียู‑DDS‑4	บีทียู‑DDS‑4A	บีทียู‑DDS‑4Q
ชื่อเครื่องดนตรี	เครื่องตัดเฉือนโดยตรงสี่หน่วย	เครื่องตัดเฉือนโดยตรงแบบอัตโนมัติสี่ยูนิต	เครื่องตัดเฉือนโดยตรงอัตโนมัติสี่หน่วย
ขนาดชิ้นงาน (มม.)	Φ61.8×ส20	Φ61.8×ส20	Φ61.8×ส20
ความเร็วเฉือน (มม./นาที)	0.00001 – 6 (แบบไม่มีขั้น)	0.00001 – 6 (แบบไม่มีขั้น)	0.00001 – 6
วิธีการโหลด	โหลดคันโยก (อัตราส่วนคันโยก 12:1)	โหลดคันโยก (12:1)	กำลังโหลดแบบนิวแมติก
วิธีการควบคุม	ปุ่มกดเมมเบรน 16 ปุ่ม + LCD 240×128	ปุ่มกดเมมเบรน 16 ปุ่ม + LCD 240×128	ปุ่มกดเมมเบรน 16 ปุ่ม + LCD 240×128
สูงสุด การกระจัดเฉือน	8 มม	8 มม	8 มม
ความดันรวม (kPa)	0-50-100-200-300-400 (ตุ้มน้ำหนักแบบขั้น)	0-50-100-200-300-400 (ตุ้มน้ำหนักแบบขั้น)	25-400 (ปรับได้อย่างต่อเนื่องผ่าน ความดันอากาศ)
เซนเซอร์	โหลดเซลล์ 4 ตัว	โหลดเซลล์ 4 ตัว	โหลดเซลล์ 4 ตัว
การได้มาซึ่งข้อมูล	ไม่มี (อ่านด้วยตนเอง)	เครื่องบันทึกข้อมูล + ซอฟต์แวร์รับ/ประมวลผล Windows	การได้มาโดยอัตโนมัติ + ซอฟต์แวร์



หมายเหตุ: DDS‑4A และ DDS‑4Q ทั้งคู่มีการเก็บข้อมูลอัตโนมัติ ความแตกต่างที่สำคัญคือวิธีการโหลด DDS‑4 เป็นแบบแมนนวล/กึ่งอัตโนมัติ (ไม่มีซอฟต์แวร์)

รายละเอียด

·โครงสร้างสี่ยูนิต– สามารถทดสอบกล่องเฉือนสี่กล่องพร้อมกันได้ กล่องเฉือนแต่ละกล่องจะวัดแรงเฉือนในแนวนอนอย่างอิสระผ่านโหลดเซลล์ของตัวเอง

·ความเร็วเฉือน– 0.00001‑6 มม./นาที ปรับได้อย่างต่อเนื่อง ครอบคลุมแรงเฉือนช้า (0.02‑0.05 มม./นาที) ไปจนถึงแรงเฉือนเร็ว (0.8‑1.2 มม./นาที) และยังเหมาะสำหรับการเฉือนแบบวนอีกด้วย

·โหลดเซลล์– แทนที่วงแหวนพิสูจน์แบบเดิม ให้เอาท์พุตไฟฟ้าโดยตรงที่มีความแม่นยำสูง (±0.1% FS) ช่วยให้รับข้อมูลอัตโนมัติ

·ระยะเฉือนสูงสุด 8 มม– ตรงตามข้อกำหนดในการทดสอบแรงเฉือนโดยตรงทั่วไป (ปกติจะมีเส้นผ่านศูนย์กลางไม่เกิน 6 มม. หรือ 10%)

·แรงกดดันในการรวมตัว–

o DDS‑4 / 4A: การโหลดคันโยก (12:1) โดยมีขั้นแรงดันคงที่ (0, 50, 100, 200, 300, 400 kPa) โดยใช้ตุ้มน้ำหนัก

o DDS‑4Q: การโหลดแบบนิวแมติก ปรับต่อเนื่องได้ตั้งแต่ 25 ถึง 400 kPa ไม่จำเป็นต้องเปลี่ยนน้ำหนัก อนุญาตให้มีค่าความดันกลางใดๆ

·วิธีการควบคุม– ทุกรุ่นใช้แผงปุ่มควบคุมเมมเบรน + LCD แบบไม่สัมผัส (240×128) สำหรับการตั้งค่าอัตราเฉือน เริ่ม/หยุด ฯลฯ

·การรับข้อมูล (DDS‑4A / 4Q เท่านั้น)–

o เครื่องบันทึกข้อมูลภายนอกที่เชื่อมต่อกับโหลดเซลล์ 4 ตัว

ซอฟต์แวร์ Windows (ซอฟต์แวร์รับและประมวลผล BTU) แสดงเส้นโค้งแรงเฉือนแบบเรียลไทม์ บันทึกข้อมูลโดยอัตโนมัติ ส่งออกไปยัง Excel

o โมดูลหลังการประมวลผล: พล็อตขอบเขตความแข็งแรงจากความเค้นเฉือนสูงสุดที่ความเค้นปกติต่างๆ และคำนวณ c และ φ

แอปพลิเคชัน

· การทดสอบธรณีเทคนิคเป็นประจำ: การหาค่ากำลังรับแรงเฉือนของดินเหนียว ตะกอน ทราย ฯลฯ

· การวิเคราะห์ความเสถียรของความลาดชัน: ให้พารามิเตอร์ c และ φ

· การประเมินความจุแบริ่ง: ให้พารามิเตอร์ความแข็งแรงสำหรับการออกแบบฐานรากแบบตื้นและลึก

· วิศวกรรมการเติม: การควบคุมคุณภาพของวัสดุทดแทน

· ห้องปฏิบัติการสอน: หลักสูตรห้องปฏิบัติการกลศาสตร์ดินของมหาวิทยาลัย

· การประยุกต์ใช้ในการวิจัย: การทดสอบแรงเฉือนแบบไซคลิก (การย่อยสลายความแข็งแรงภายใต้การโหลดแบบไซคลิก); แบบจำลองการโหลดด้วยลม (DDS‑4Q) ช่วยให้เกิดความเค้นปกติที่แปรผันได้อย่างต่อเนื่องเพื่อจำลองความลึกที่แตกต่างกัน

ข้อดี

·การกำหนดค่าสี่ยูนิต– ทดสอบความเค้นปกติที่แตกต่างกันสี่ค่าพร้อมกัน มีประสิทธิภาพมากกว่าอุปกรณ์หน่วยเดียวถึงสี่เท่า

·ช่วงความเร็วเฉือนแบบไม่มีขั้นบันไดที่กว้าง– ตรงตามมาตรฐานการทดสอบต่างๆ (แรงเฉือนช้า, แรงเฉือนเร็ว, แรงเฉือนแบบไซคลิก)

·โหลดเซลล์– ความแม่นยำสูง (0.1% FS) ดีกว่าวงแหวนทดสอบแบบเดิมมาก (โดยทั่วไปคือ 1% FS)

·โหลดคันบังคับ (DDS‑4/4A)– เรียบง่าย เชื่อถือได้ ไม่ต้องใช้พลังงาน ต้นทุนต่ำ

·การโหลดแบบนิวแมติก (DDS‑4Q)– ความเค้นปกติที่ปรับได้อย่างต่อเนื่อง ไม่มีการเปลี่ยนแปลงน้ำหนัก จำลองเส้นทางแรงดันโดยพลการ ระบบอัตโนมัติที่สูงขึ้น

·การได้มาและการประมวลผลอัตโนมัติ (4A/4Q)– ลดข้อผิดพลาดของมนุษย์ คำนวณ c และ φ โดยอัตโนมัติ สร้างรายงาน ประหยัดเวลา

·กรอบน้ำหนักเบา– โครงสร้างอลูมิเนียมโปรไฟล์ (จากเอกสารที่แล้ว) ทนต่อการกัดกร่อน มีล้อเลื่อน

·หน้าจอแบบไม่สัมผัส– เหมาะสำหรับสภาพแวดล้อมในห้องปฏิบัติการ (กันดินและน้ำ สามารถใช้งานได้โดยใช้ถุงมือ)

สิ่งที่ต้องเลือก

เลือกรุ่นตามความต้องการในการทดสอบ:



ความต้องการ	รุ่นแนะนำ	เหตุผล
งบประมาณจำกัด สาธิตการสอนหรือทดสอบเพียงเล็กน้อย สามารถอ่านคู่มือได้	บีทียู-ดีดีเอส-4	รุ่นพื้นฐาน ไม่มีการได้มาโดยอัตโนมัติ ต้นทุนต่ำที่สุด
การวิจัยหรือการควบคุมคุณภาพเป็นประจำจำเป็นต้องมีการรับและประมวลผลข้อมูลอัตโนมัติ	BTU-DDS-4A	การโหลดคันโยก + การได้มาโดยอัตโนมัติ คุ้มค่าคุ้มราคา
ต้องการความเครียดปกติที่แปรผันอย่างต่อเนื่อง (เช่น ความแรงที่แรงกดดันต่างๆ)	BTU-DDS-4Q	โหลดแบบนิวแมติก ปรับแรงดันได้อย่างต่อเนื่อง ไม่มีน้ำหนัก
การทดสอบแรงเฉือนแบบวงจร	DDS‑4A หรือ 4Q	ต้องใช้ซอฟต์แวร์ที่รองรับโหมดแรงเฉือนแบบวน (ตรวจสอบเวอร์ชันซอฟต์แวร์)
ต้องการกำจัดการจัดการตุ้มน้ำหนักให้หมดไประบบอัตโนมัติที่สูงขึ้น	DDS-4Q	การโหลดแบบนิวแมติกพร้อมการควบคุมแรงดันที่ตั้งโปรแกรมได้
เฉพาะขั้นตอนแรงเฉือนแบบเร็ว/ช้าแบบธรรมดาและแรงดันคงที่เท่านั้นที่เพียงพอ	ดีดีเอส-4A	การบรรทุกแบบคันโยกมีต้นทุนที่ต่ำกว่าและยังคงให้การรับอัตโนมัติ



หมายเหตุ: แม้ว่า DDS‑4 จะสามารถอัปเกรดด้วยเครื่องบันทึกข้อมูลได้ในภายหลัง แต่โดยทั่วไปจะประหยัดกว่าหากซื้อ DDS‑4A หรือ 4Q โดยตรง

การไหลของกระบวนการ

ตัวอย่างการใช้บีทียู‑DDS‑4A(การโหลดคันโยก + การได้มาโดยอัตโนมัติ):



1.การเตรียมตัวอย่าง

o ตัดดินที่ไม่ถูกรบกวนหรือเตรียมชิ้นงานที่ขึ้นรูปใหม่โดยใช้วงแหวนตัด Ø61.8×20 มม. เตรียมตัวอย่างอย่างน้อย 4 ชิ้น (สำหรับระดับความเครียดปกติ 4 ระดับ เช่น 50, 100, 200, 400 kPa)

o ทำให้อิ่มตัว (แช่) หากจำเป็นหรือคงปริมาณน้ำตามธรรมชาติไว้



2.การติดตั้งตัวอย่าง

o วางวงแหวนพร้อมชิ้นงานทดสอบลงในกล่องเฉือนด้านล่างและจัดให้อยู่ในแนวเดียวกันกับกล่องด้านบน

o ติดตั้งหินที่มีรูพรุนและลูกสูบโหลด

o วางตำแหน่งชุดโหลดคันโยกและใช้น้ำหนักตามความเค้นปกติของเป้าหมาย (อัตราส่วนคันโยก 12:1; คำนวณมวลที่ต้องการ)



3.ตั้งค่าพารามิเตอร์

o ใช้หน้าจอ LCD และแผงปุ่มกดเพื่อตั้งค่าอัตราแรงเฉือน (เช่น 0.8 มม./นาที สำหรับแรงเฉือนเร็ว)

o ตั้งค่าขีดจำกัดการเคลื่อนที่ของแรงเฉือน (เช่น 6 มม.)

o ในซอฟต์แวร์การจัดหา ข้อมูล ID ชิ้นงานทดสอบ ความเค้นปกติ อัตราแรงเฉือน ฯลฯ



4.เริ่มตัดขน

o สตาร์ทมอเตอร์เพื่อเลื่อนกล่องเฉือนในแนวนอน

o โหลดเซลล์จะวัดแรงเฉือนอย่างต่อเนื่อง ดิสเพลสเมนต์เซนเซอร์บันทึกการกระจัด

o ซอฟต์แวร์แสดงเส้นโค้งความเค้นเฉือนแบบเรียลไทม์สำหรับทั้งสี่ช่อง



5.หยุดสภาพ

o เมื่อถึงระยะการเคลื่อนที่ของแรงเฉือนที่กำหนดไว้ล่วงหน้า (เช่น 6 มม.) หรือความเค้นเฉือนลดลงอย่างมากหลังจากถึงจุดสูงสุด มอเตอร์จะหยุดโดยอัตโนมัติ (ซอฟต์แวร์สามารถกำหนดเงื่อนไขการหยุดได้)



6.ทำซ้ำหรือดำเนินการต่อ

o ถอดตุ้มน้ำหนัก นำชิ้นงานทดสอบออกมา ทำความสะอาดกล่องเฉือน

o อุปกรณ์ทั้งสี่ทำงานพร้อมกัน - การทดสอบความเครียดปกติที่แตกต่างกันสี่รายการจะดำเนินการพร้อมกัน (สมมติว่ามีการควบคุมอิสระ โดยปกติแล้วทั้งหมดจะทำงานพร้อมกัน)



7.การประมวลผลข้อมูล

o ซอฟต์แวร์จะบันทึกความเค้นเฉือนสูงสุดสำหรับแต่ละชิ้นงานโดยอัตโนมัติ

o ป้อนค่าความเค้นปกติ (σ) สี่ค่าและค่าแรงเฉือนพีคที่สอดคล้องกัน.

o ซอฟต์แวร์จะพล็อตจุดกระจาย τ-σ โดยอัตโนมัติ ปรับให้เป็นเส้นตรง คำนวณการทำงานร่วมกัน c (จุดตัด) และมุมเสียดสีภายใน φ (ความชัน)

o สร้างรายงานการทดสอบ (รวมถึงเส้นโค้ง, ค่า c, φ) และสามารถส่งออกไปยัง Excel



8.การทำความสะอาดและบำรุงรักษา

o ทำความสะอาดกล่องเฉือน โหลดเซลล์ หินที่มีรูพรุน

o ตรวจสอบส่วนประกอบคันโยกและไดรฟ์ ขนถ่ายตุ้มน้ำหนักเมื่อไม่ได้ใช้งานเป็นเวลานาน



สำหรับDDS-4Q(โหลดแบบนิวแมติก):

· ไม่จำเป็นต้องเพิ่มน้ำหนักด้วยตนเอง ตั้งค่าแรงดันปกติที่ต้องการผ่านตัวควบคุมแรงดัน (เช่น ค่าใดๆ เช่น 30, 60, 120, 240 kPa เป็นต้น)

· ขั้นตอน "ใช้ตุ้มน้ำหนัก" จะถูกแทนที่ด้วย "ตั้งค่าความดันอากาศและเสถียรภาพ"

· ขั้นตอนอื่นๆ ทั้งหมดเหมือนกับ DDS‑4A



สรุป:ซีรีส์ BTU‑DDS‑4/4A/4Q นำเสนอกลุ่มผลิตภัณฑ์ที่สมบูรณ์ตั้งแต่การใช้งานแบบแมนนวลขั้นพื้นฐานไปจนถึงการโหลดแบบนิวแมติกอัตโนมัติเต็มรูปแบบ DDS‑4 เหมาะสำหรับการใช้งานที่มีงบประมาณจำกัด DDS‑4A มอบอัตราส่วนต้นทุนประสิทธิภาพที่ดีที่สุดด้วยการได้มาโดยอัตโนมัติ และ DDS‑4Q เหมาะอย่างยิ่งสำหรับการวิจัยขั้นสูงที่ต้องการความเครียดปกติที่แปรผันอย่างต่อเนื่อง ผู้ใช้ควรเลือกรุ่นที่เหมาะสมตามความถี่ในการทดสอบ ข้อกำหนดของระบบอัตโนมัติ และวิธีการโหลดตามปกติที่ต้องการ
