ระบบสามแกนดินหินอัตโนมัติ

รายละเอียดสินค้า

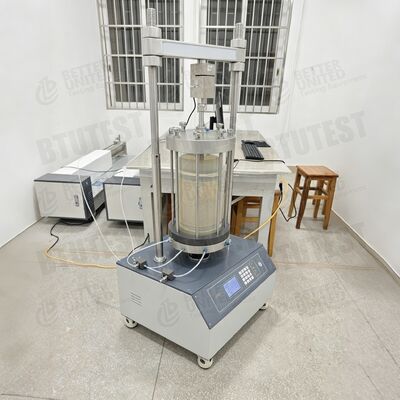

รุ่นBTU- TTS-20 อุปกรณ์สามแกนแบบอัตโนมัติเต็ม

คําอธิบาย

อุปกรณ์นี้เป็นระบบการทดสอบสามแกนหิน/ดินแบบอัตโนมัติเต็ม, รุ่นBTU- TTS-20ออกแบบสําหรับตัวอย่างขนาดใหญ่ (Ø200 mm × H400 mm)
ส่วนประกอบและลักษณะหลัก:

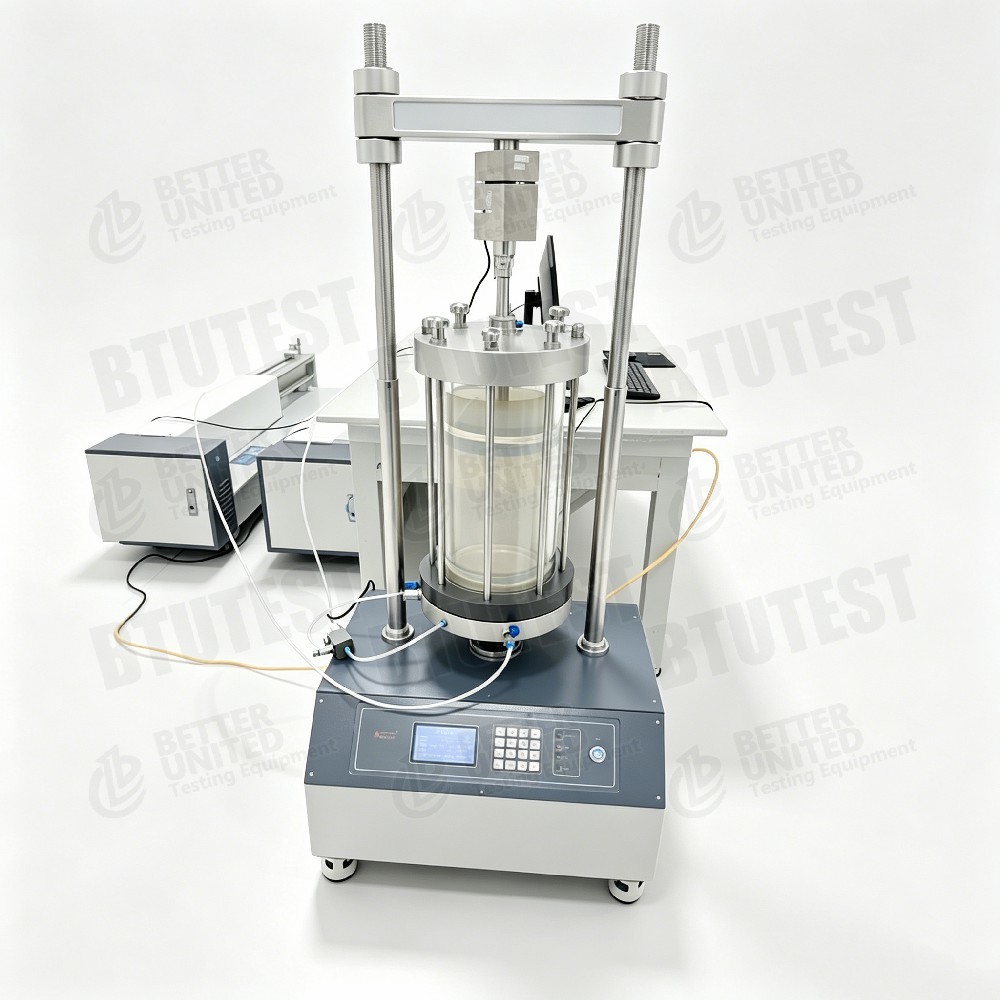

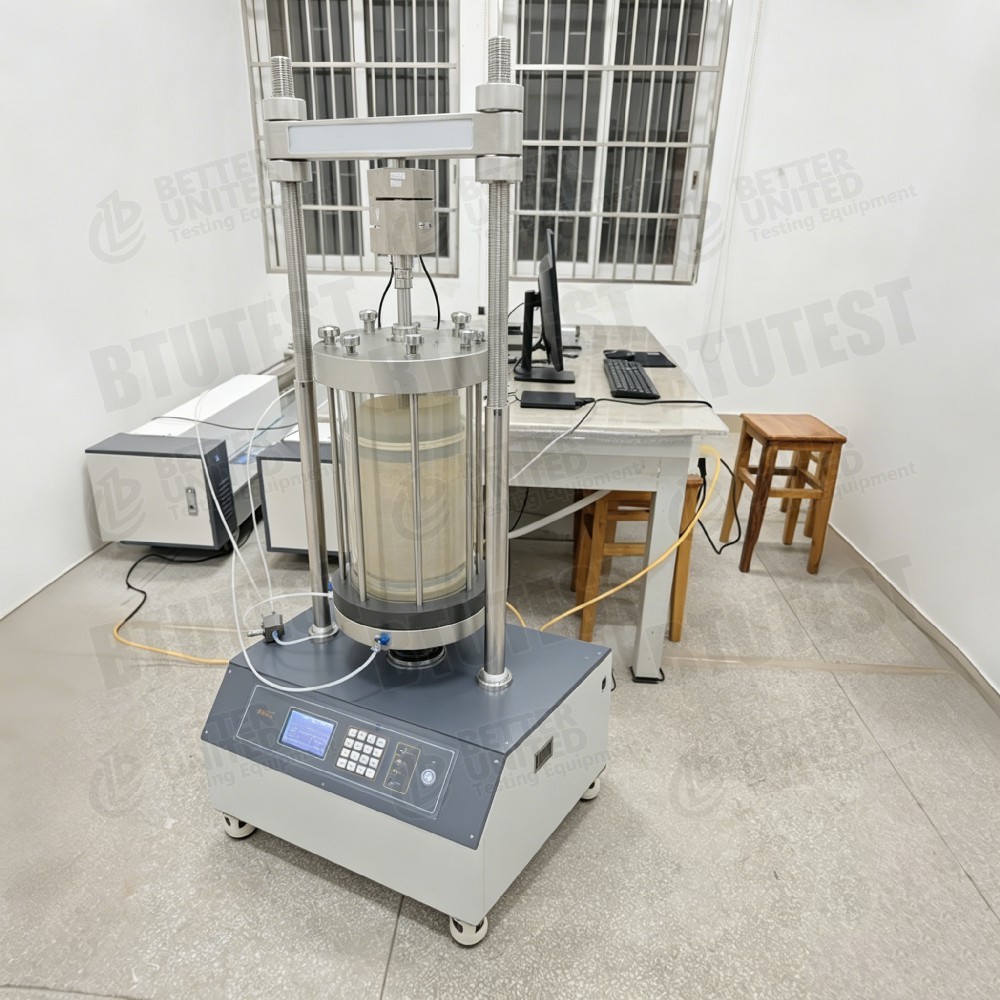

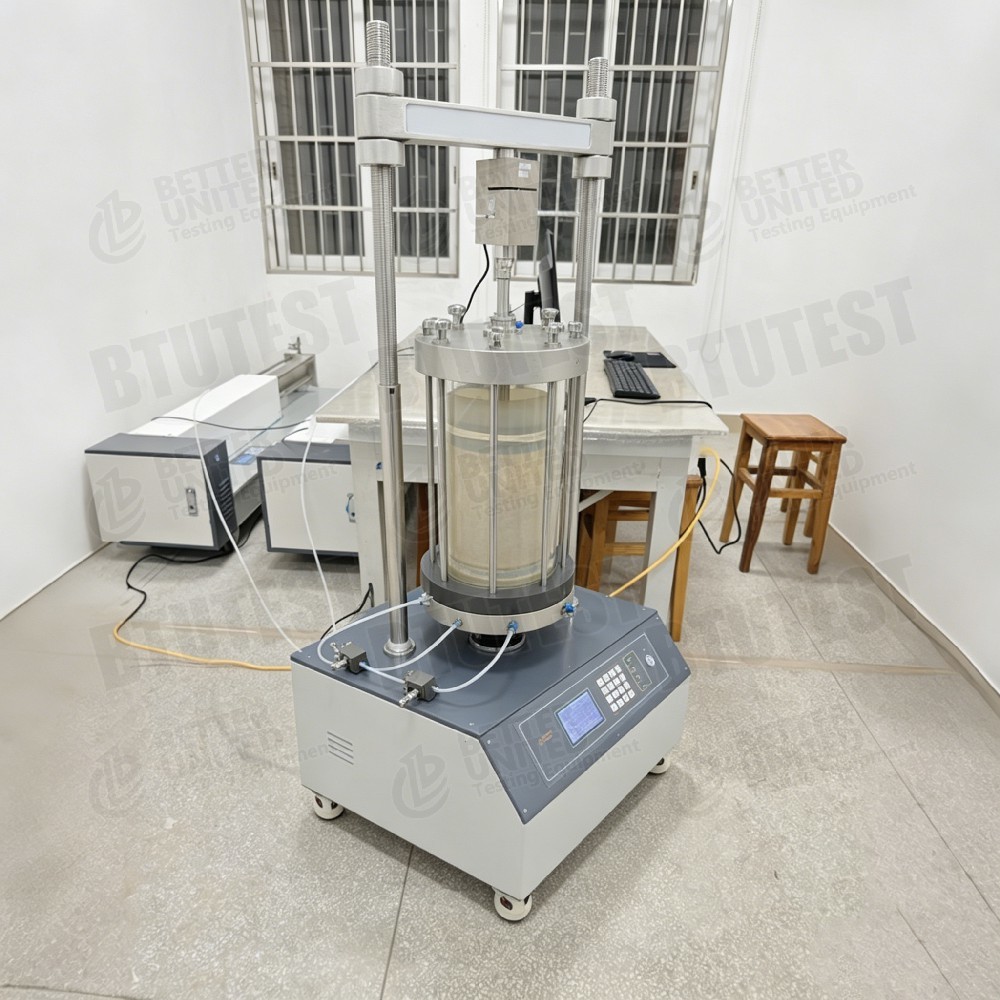

• กรอบบรรทุก 2 คอลัมน์√ สกรูที่ขับเคลื่อนโดยมอเตอร์เซอร์โวแรงแกนสูงสุด 200 kN อัตราการบรรทุก 0.00001 ~ 9.99999 mm/min (การปรับแบบไม่ค่อยขั้นตอน) กรอบนี้รวมหน่วยการเก็บข้อมูล 4 ช่อง, คีย์เบดเยื่อ 16 คีย์และตัวชี้สถานะ LED.
• เซลล์สามแกนความดันการทํางานสูงสุด 3 MPa ผนังข้างกระจกอินทรีย์โปร่ง ขนาดตัวอย่าง Ø200 × 400 มม.

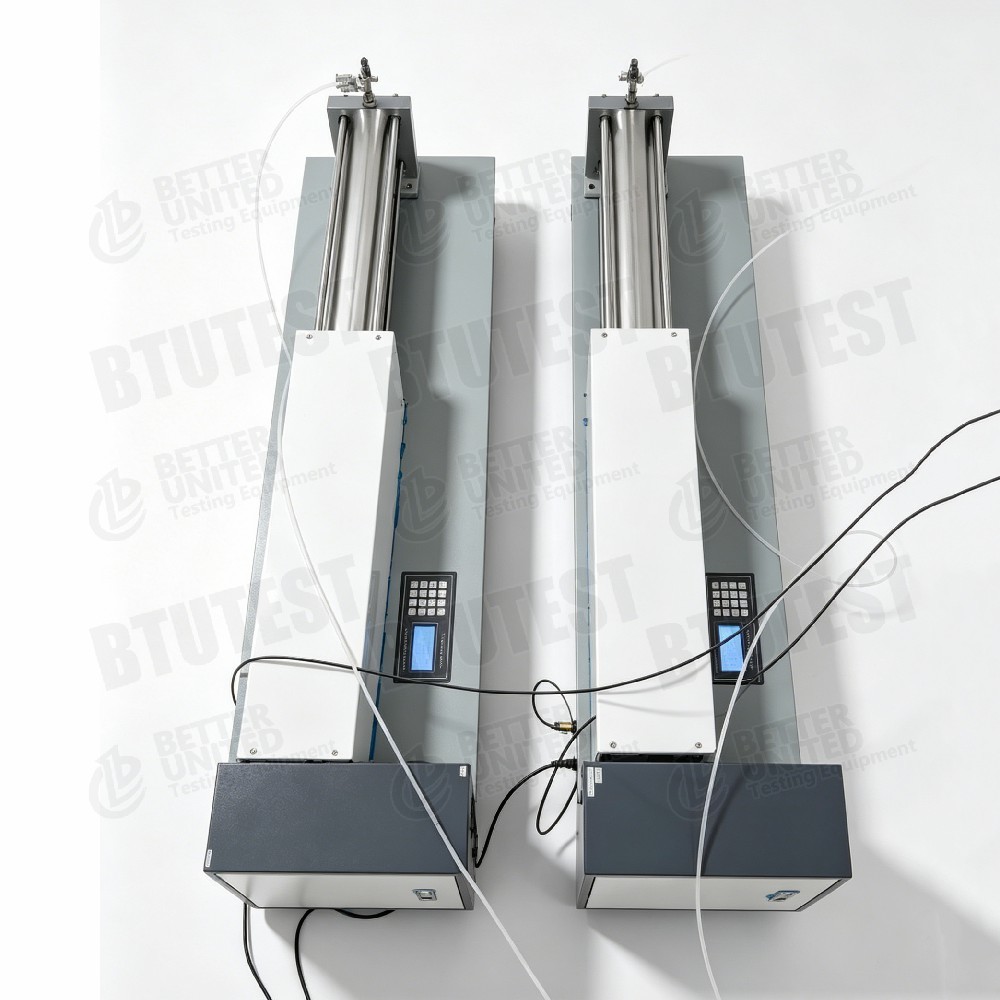

• เครื่องควบคุมปริมาณแรงดันจํากัด / ความดันกลับ✅ ทุก 0 ~ 3 MPa ความละเอียด 1 kPa ความแม่นยํา ± 0.1% FS ระยะปริมาณ 0 ~ 3000 ml อินเตอร์เฟซ USB การป้องกันความดันเกินและความจุเกิน
• การปรับเปลี่ยนปริมาณ / การวัดระบายน้ําระยะ 0 ~ 3000 ml ความละเอียด 0.001 ml ความแม่นยํา ± 0.03 ml
• เครื่องตรวจจับความดันรูระยะ 7 MPa (เอกสารมีความไม่สอดคล้องเล็ก ๆ น้อย ๆ; 7 MPa ถือว่าถูกต้อง), ความแม่นยํา ± 0.1% FS
• โปรแกรมโปรแกรมการทดสอบสามแกนแบบอัตโนมัติเต็ม V3.11 (เวอร์ชั่นภาษาอังกฤษ) รองรับ Windows-10/11; รวมโมดูลสําหรับการเก็บข้อมูล การตรวจสอบค่า B, ความอิ่มความดันกลับIsotropic/anisotropic consolidation การประกอบความแข็งแกร่ง, UU, CU (มีแรงดันรู), CD (มีการเปลี่ยนแปลงปริมาตรของปริมาตร), การปรับขนาดเซ็นเซอร์, และการพัฒนาหลัง (วงกลมมโฮร์, c, φ)
• การปรับแต่งยังรวมถึงอุปกรณ์เสริมในการเตรียมตัวอย่างและระบบการให้น้ําอัตโนมัติ

มาตรฐานการทดสอบ (สากล)

ไม่มีมาตรฐานเฉพาะเจาะจงที่ระบุไว้ในเอกสารนี้ โดยพิจารณาตามฟังก์ชัน (การบดสามแกนหิน / ดิน, การปรับปรุงความแข็งแรง, การทดสอบการระบายน้ํา / การระบายน้ํา, การวัดความดัน pore)สามารถอ้างอิงมาตรฐานสากลต่อไปนี้ (ยืนยันกับผู้ผลิต):

• ASTM D7012(ความแข็งแรงในการกดของหินสามแกน)
• ASTM D7181(การทดสอบสามแกนที่ไม่ระบายน้ํารวมสําหรับดิน)
• ASTM D4767(การทดสอบสามแกนแบบรวมสําหรับดิน)
• ASTM D2850(การทดสอบสามแกนที่ไม่รวมกันและไม่ระบายน้ําสําหรับดิน)
• ASTM D2166(ความแข็งแรงในการกดไม่จํากัด)
• ASTM D5084(ความสามารถผ่านได้ หากมี)
• วิธีที่เสนอโดย ISRM(การทดสอบหินสามแกน)
• ISO 17892-8-9(การทดสอบสามแกนทางภูมิศาสตร์)

สําหรับแกนหินขนาดใหญ่ (Ø200 mm)ASTM D2664(ความแข็งแรงสามแกนของหิน)

รายละเอียด

• ความจุของตัวอย่างขนาดใหญ่Ø200×400 มิลลิเมตร สามารถทดสอบดินที่มีเมล็ดหญ้าหยาบ หินอ่อน หรือหินแตก
• การวัดปริมาณความละเอียดสูง✅ ความละเอียด 0.001 ml และความแม่นยํา ± 0.03 ml เหมาะสําหรับการทดสอบความละเอียดสูงและการทดสอบความผ่าน
• เครื่องควบคุมคู่✓ ระบบควบคุมความดันแยกแยก และระบบควบคุมความดันกลับ แต่ละระดับ 3000 มิลลิลิตร ทําให้สามารถทดสอบระยะยาว หรือการบรรทุกหลายระยะได้
• การออกแบบกรอบภาระที่บูรณาการ✅ มีคีย์พานรับและควบคุมในตัว ทําให้กําจัดตัวควบคุมภายนอก และลดความวุ่นวายและพื้นที่ในเคเบิล
• ฟังก์ชันซอฟต์แวร์ที่ครบวงจรรางวัล
  • การตรวจสอบค่า B, ความอิ่มความดันกลับ
  • การปรับปรุงแบบไอโซโทรปิก / อานิโซโทรปิก
  • UU, CU (ความดันรู), CD (การเปลี่ยนแปลงปริมาณ)
  • การจดแผนวงกลมมอห์ร์อัตโนมัติ การคํานวณความผูกพัน (c) และมุมการหด (φ)
  • กราฟฟิกแบบสองแกน Y, ปิดหน้าต่างพร้อมกันสูงสุด 3 ช่อง
  • ข้อมูลขยายขนาด, สําเนา, เก็บ, พิมพ์
• การป้องกันอัตโนมัติ✅ การปิดความดันเกินและความจุเกิน

รายละเอียด

• เครื่องจักรหินความแข็งแรงในการบดแบบสามแกน โมดูลัสการปรับปรุง ความสัมพันธ์ของโพสสัน ปารามิเตอร์ความแข็งแรง (c, φ)
• เครื่องกลของดิน✓ การทดสอบแบบสามแกนรวมที่ระบายน้ํา/ไม่ระบายน้ําบนดินที่มีเมล็ดหญ้าหยาบ, หินบรรจุ, หินที่ระบายน้ํา
• วิศวกรรมขนาดใหญ่รางสูง รากฐาน คันคลอง หลุมล่อหินรอบ ๆ
• สายดึงน้ํา✅ การประเมินคุณสมบัติทางกลและการลื่นของทรายขยะ (ถ้ามีการเพิ่มโมดูลแบบไดนามิก)
• พลังงานภูมิศาสตร์หน่วยงานการประกอบการ
• การสอนและการวิจัย- ห้องปฏิบัติการกลศาสตร์หิน/ดินในมหาวิทยาลัยและสถาบันวิจัย

ข้อดี

• ความจุของตัวอย่างขนาดใหญ่Ø 200 × 400 มิลลิเมตรแสดงวัสดุที่มีเมล็ดหยาบได้ดีขึ้น ซึ่งตรงกับระดับวิศวกรรมจริง
• การควบคุมปริมาณความละเอียดสูงความละเอียด 0.001 ml ในช่วง 3000 ml เหมาะสําหรับการวัดการเปลี่ยนแปลงปริมาณเสียงที่แม่นยําสูง
• กรอบภาระรวม✓ การออกแบบที่คอมพัคต์ ด้วยการรับและควบคุมที่สร้างขึ้น
• ระยะความเร็วในการบรรทุกที่กว้าง0.00001 ~ 9.99999 มิลลิเมตร/นาที เหมาะสําหรับการเคลื่อนไหว (ช้ามาก) และการตัดตัดเร็ว
• เครื่องควบคุมคู่อิสระ✓ การควบคุมความดันและความดันกลับที่แยกแยก ทําให้สามารถใช้เส้นทางความเครียดที่ซับซ้อน (เช่น การปรับตัวแบบ anisotropic)
• โปรแกรมที่ใช้ได้ง่ายอินเตอร์เฟซภาษาอังกฤษ, รวมแบบโมดูล, วงกลมโมห์ร์อัตโนมัติและการสร้างรายงาน, รองรับ Windows- 10/11
• การป้องกันความปลอดภัย✓ การหยุดอัตโนมัติเมื่อมีแรงดันเกิน/ภาระเกิน
• สามารถขยายได้การควบคุมความเครียด, การควบคุมอุณหภูมิ, โมดูลการบรรทุกแบบไดนามิก

การ เลือก อะไร

เลือกการตั้งค่าตามความต้องการ:

• ขนาดตัวอย่างสําหรับแกนปกติ (Ø50 ∼ 100 มม) เลือกแบบเซลล์ขนาดเล็กกว่า สําหรับตัวอย่างขนาดใหญ่ Ø200 มม BTU-TTS-20 เป็นสิ่งที่จําเป็น

• พลังแกนสูงสุดหินอ่อนหรือดิน: 50-100 kN อาจเพียงพอ หินแข็งหรือการเติมหิน: 200 kN เหมาะสมกว่า

• ระยะความดันจํากัด3 MPa เพียงพอสําหรับการทดสอบทางภูมิศาสตร์ส่วนใหญ่ หินลึกต้องการความดันที่จํากัดสูงกว่า (เช่น 30 MPa)

• ความต้องการในการควบคุมความเครียดโปรแกรมพื้นฐานมีการควบคุมความเครียด สําหรับการทดสอบเส้นทางความเครียด (ตัวอย่างเช่น การปรับตัว k0 การเคลื่อนย้าย) เพิ่มตัวเลือกการควบคุมความเครียด

• การควบคุมอุณหภูมิสําหรับดินแข็งหรือหินที่มีอุณหภูมิสูง สอบถามเกี่ยวกับการปรับปรุงการควบคุมอุณหภูมิ

• งบประมาณ✅ ระบบขนาดใหญ่แพงกว่า หากตัวอย่างขนาดใหญ่ดังกล่าวไม่จําเป็น เลือกรุ่นขนาดเล็ก (เช่น Ø100 มม.หรือ Ø61.8 มม.) เพื่อลดต้นทุน

กระแสกระบวนการ

ตัวอย่าง: การทดสอบการบดกระแสหินแบบสามแกน (แบบระบายน้ํา / แบบ CD)

• การเตรียมตัว✅เจาะหรือตัด Ø200 × 400 มิลลิเมตร หินหลัก; ท่อนปลายเรียบและเรียบ; วัดขนาดและน้ําหนัก

• การติดตั้งตัวอย่าง- วางตัวอย่างบนฐานเซลล์สามแกน; ใช้ท่อที่หดลงจากความร้อนหรือเยื่อยาง; ติดตั้ง LVDT แกนและเครื่องวัดความเครียดรอบ (ถ้าจําเป็น) ปิดเซลล์เชื่อมต่อสายดันและสายดันกลับ.

• ความอิ่ม (ถ้าต้องการ)✓ ใช้เครื่องควบคุมความดันกลับ (ตัวอย่างเช่น 0.5 MPa) ทําการล้าง CO2 หรือปริมาณน้ําที่หายอากาศจนถึงค่า B ≥ 095.

• การปรับปรุงใช้แรงกดจํากัดเป้าหมาย (ตัวอย่างเช่น 2 MPa) สําหรับการประกอบ isotropic, ให้ความกดจํากัดคง; สําหรับการประกอบ anisotropic, ยังใช้แรงกดจํากัด axial deviator.บันทึกการเปลี่ยนแปลงปริมาณเสียง (ผ่านสายระบายน้ําหรือเครื่องควบคุมปริมาณเสียง) จนกว่าจะมั่นคง.

• การตัดหาง- เลือกโหมดควบคุมความยืดหยุ่น; กําหนดอัตราการตัด (ตัวอย่างเช่น 0.1 มม/นาที) โปรแกรมจะบันทึกอัตโนมัติภาระแกน, การย้าย, ความดันจํากัด, ความดัน pore (ถ้าไม่ระบาย)และการเปลี่ยนแปลงของปริมาณ (ถ้าระบาย)การแสดงเส้นโค้งความเครียด-ความยืดในเวลาจริง

• ปลายการทดสอบ- หยุดการบรรทุกเมื่อความเครียดแกนบรรลุค่าที่กําหนดไว้ล่วงหน้า (เช่น 15%) หรือการบรรทุกลดลงถึง 70% ของยอด

• การประมวลผลข้อมูลโปรแกรมจะคํานวณความแข็งแรงสูงสุด, โมดูลัสความยืดหยุ่น (E), อัตราส่วน Poisson (ν) สําหรับความดันจํากัดแต่ละตัว โดยใช้ข้อมูลจากความดันจํากัดอย่างน้อย 3 ตัวซอฟต์แวร์วาดวงกลมโมห์ และคํานวณ c และ φ. สร้างรายงานการทดสอบ (ส่งออกไปยัง Excel หรือ Word)

• การทําความสะอาด️ ทําความสะอาดเซลล์สามแกนและสาย; เติมน้ําที่หายาก

หมายเหตุสําหรับการทดสอบดิน: สําหรับการทดสอบ CU บนดินอ่อนจืด ต้องบันทึกความดัน pore ระหว่างการตัด. สําหรับการทดสอบ CD เปิดซองระบายน้ําเพื่อวัดการเปลี่ยนแปลงปริมาณโมดูลโปรแกรมรวมตัวเลือกเหล่านี้.

สรุป:BTU-TTS-20 เป็นระบบการทดสอบสามแกนแบบอัตโนมัติเต็ม สําหรับตัวอย่างทางภูมิศาสตร์ขนาดใหญ่ ซึ่งให้ความแม่นยําสูงมันเหมาะสําหรับการศึกษากลศาสตร์หินและดินที่ต้องการการแสดงการระดับสนามหรือการทดสอบ pบทความ
