อุปกรณ์สามแกน

รายละเอียดสินค้า

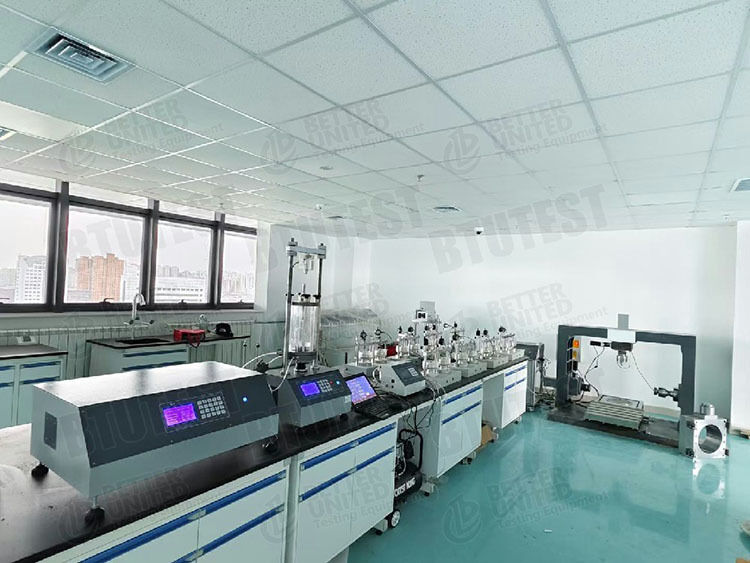

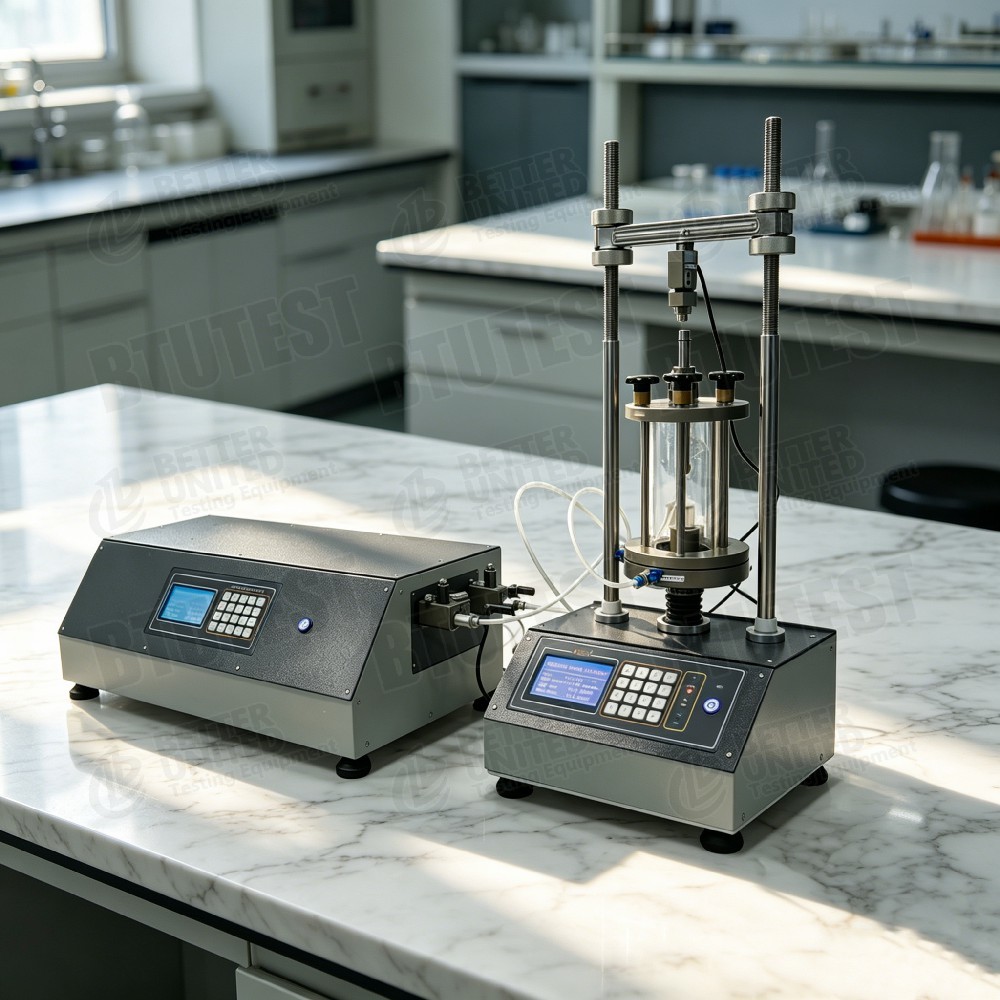

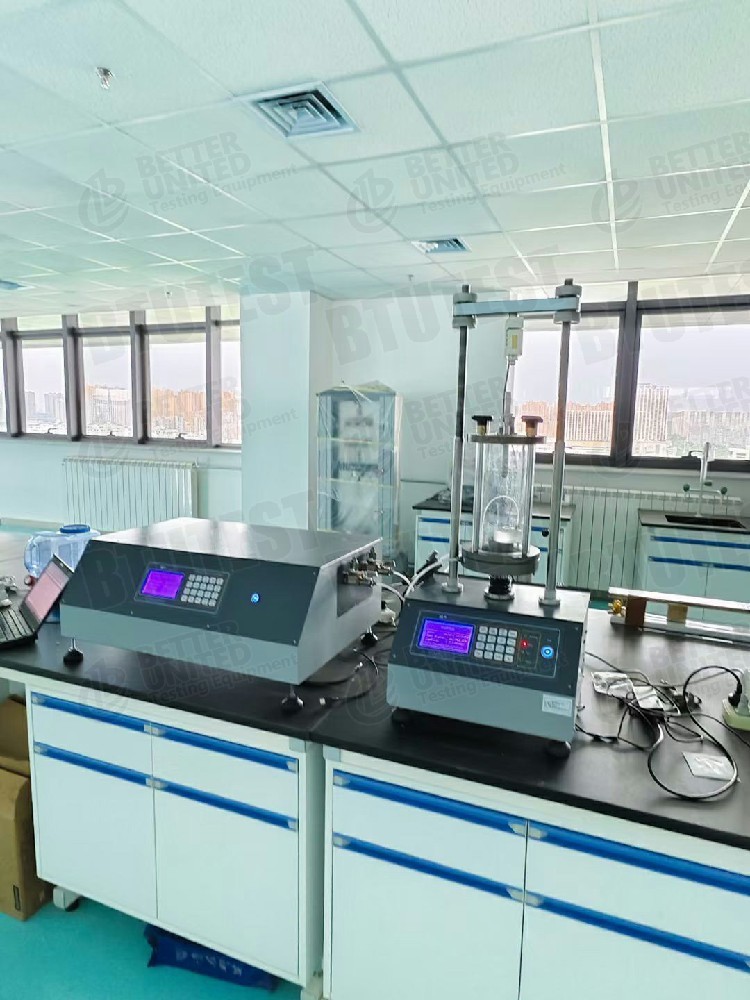

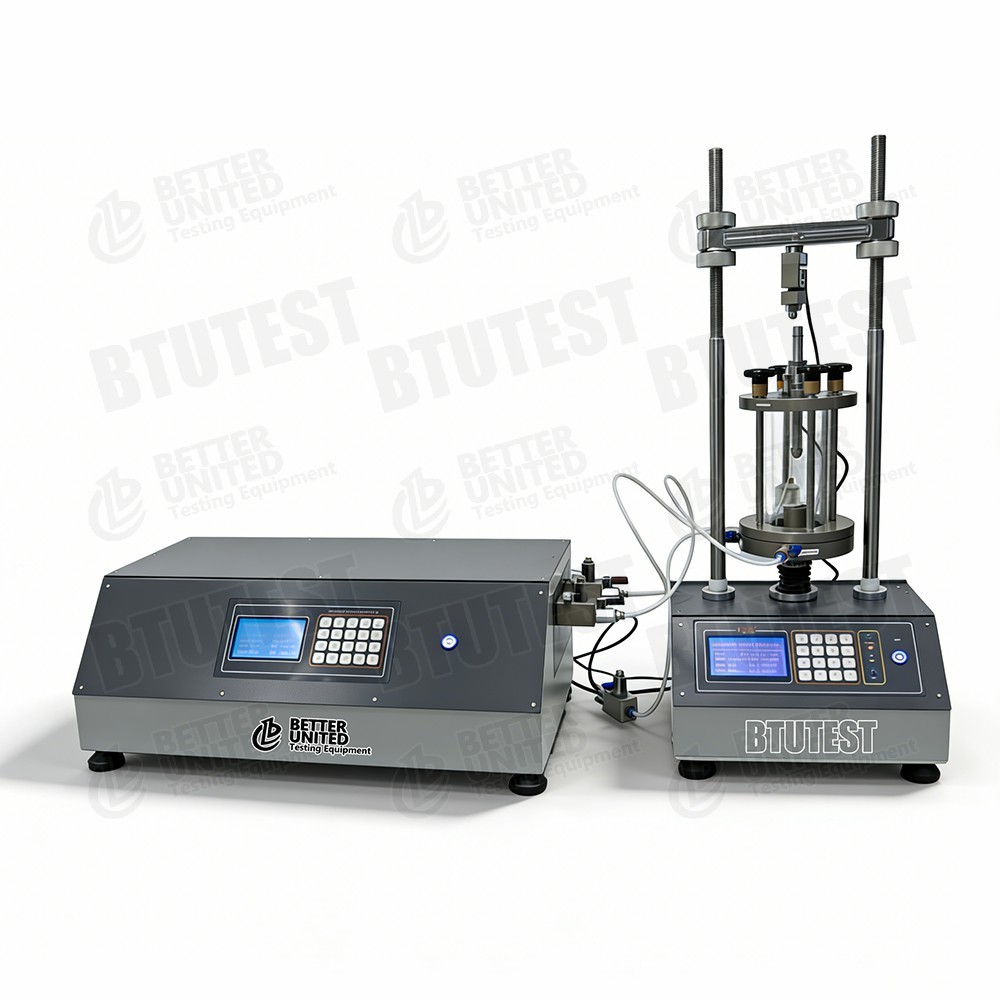

อุปกรณ์สามแกน

1. คำอธิบาย

อุปกรณ์นี้คือกอุปกรณ์สามแกนอัตโนมัติเต็มรูปแบบ (บีทียู-ชุด TTS)ครอบคลุมรุ่น TTS-1, 3, 6, 10 และ 20 ส่วนใหญ่จะใช้สำหรับการทดสอบแรงอัดแบบสามแกนในการทดสอบธรณีเทคนิค ซึ่งรองรับประเภทการทดสอบมาตรฐาน เช่น Unconsolidated Undrained (UU), Consolidated Undrained (CU) และ Consolidated Drained (CD) ระบบนี้มาพร้อมกับตัวควบคุมปริมาตรที่มีความแม่นยำสูง (แรงดันเซลล์/ย้อนกลับ) และมีโมดูลทดสอบระดับมืออาชีพเสริม (เช่น การรวม k0 เส้นทางความเครียด ค่าสัมประสิทธิ์ของปฏิกิริยาซับเกรด โมดูลัสยืดหยุ่น ฯลฯ) ช่วยให้สามารถควบคุมและเก็บข้อมูลอัตโนมัติเต็มรูปแบบ

2. มาตรฐานการทดสอบ

• มาตรฐาน ASTM D7181(การทดสอบแรงอัดสามแกนระบายแบบรวม)
• มาตรฐาน ASTM D4767(การทดสอบแรงอัดแบบไตรแอกเชียลแบบ Undrained แบบรวม)
• มาตรฐาน ASTM D2850(การทดสอบแรงอัดแบบไตรแอกเชียลแบบ Undrained ที่ไม่มีการระบาย)
• บี 1377(มาตรฐานอังกฤษสำหรับการทดสอบดิน)
• เอสแอล 237-1999(ข้อกำหนดจีนสำหรับการทดสอบดิน)

โมดูลเสริม (เช่น k0, โมดูลัสยืดหยุ่น) สามารถรองรับได้มาตรฐาน ASTMหรือเจจีเอสมาตรฐาน

3. ข้อกำหนด (พารามิเตอร์)

4. รายละเอียด (รายละเอียดทางเทคนิค)

• ฟังก์ชั่นแรงดึง: TTS-10 ระบุไว้อย่างชัดเจนว่า "แรงดึงสูงสุด 100 kN" ซึ่งบ่งชี้ว่ารุ่นนี้รองรับการโหลดแบบสองทิศทาง (แรงอัดและแรงตึง) เหมาะสำหรับการทดสอบแรงดึงหรือการโหลดแบบวนรอบ
• ช่วงความเร็วในการตัดกว้าง: TTS-3 และ TTS-6 ให้ความเร็วในการตัดสูงสุด 20 มม./นาที สำหรับการทดสอบความแข็งแรงอย่างรวดเร็ว ในขณะที่ความเร็วขั้นต่ำ 0.00001 มม./นาที เหมาะกับการศึกษาการคืบ/รีโอโลจี
• ตัวควบคุมระดับเสียง: ตัวควบคุมเซลล์และแรงดันต้านอิสระ ความดัน 2–3 MPa ปริมาตร 60–100 มล. เหมาะสำหรับการอิ่มตัวและการเพิ่มแรงดันของชิ้นงานขนาดเล็กถึงขนาดกลาง
• โมดูลซอฟต์แวร์ที่หลากหลาย: นอกเหนือจาก UU, CU, CD มาตรฐานแล้ว โมดูลเสริมยังรวมถึงการรวม k0 เส้นทางความเครียด ค่าสัมประสิทธิ์แรงดันดินด้านข้างที่เหลือ ค่าสัมประสิทธิ์ของปฏิกิริยาชั้นล่าง โมดูลัสแรงเฉือน โมดูลัสยืดหยุ่น (แบบจำลอง Duncan-Chang) ฯลฯ

5. การสมัคร

• ห้องปฏิบัติการการสอนและการวิจัย: คำแนะนำในการทดสอบไตรแอกเซียลทางธรณีเทคนิคเป็นประจำ
• วิศวกรรมฐานรากและย่อย: การกำหนดพารามิเตอร์กำลังรับแรงเฉือน (c, φ)
• การวิเคราะห์เสถียรภาพของการขุดเจาะและทางลาด: พารามิเตอร์ความแข็งแรงภายใต้สภาวะการระบายน้ำที่แตกต่างกัน
• การศึกษาดินอ่อนและดินพิเศษ: โมดูลเสริมสำหรับค่าสัมประสิทธิ์แรงดันดินด้านข้างที่เหลือ ค่าสัมประสิทธิ์ปฏิกิริยาของระดับล่าง คุณลักษณะของโมดูลัส
• การสอบเทียบพารามิเตอร์แบบจำลองทางธรณีเทคนิค: เช่น Duncan-Chang โมเดลค่า E และ B

6. ข้อดี

• การทำงานอัตโนมัติเต็มรูปแบบ: ตั้งแต่ความอิ่มตัว การรวมตัว ไปจนถึงการตัด – การควบคุมและการบันทึกอัตโนมัติเต็มรูปแบบ
• ฟังก์ชั่นแรงดึง (TTS-10): รองรับการทดสอบแรงดึง ขยายขอบเขตการใช้งาน
• ความเร็วเฉือนสูงสุดสูง (20 มม./นาที): เหมาะสำหรับการทดสอบอย่างรวดเร็วหรือการโหลดที่ควบคุมความเค้น
• โมดูลเสริมที่หลากหลาย: สามารถขยายอุปกรณ์หนึ่งเครื่องสำหรับการทดสอบขั้นสูงต่างๆ ได้โดยไม่ต้องซื้ออุปกรณ์แยกต่างหาก
• คุ้มค่า: ครอบคลุมข้อกำหนดหลักของการทดสอบแบบสามแกนตามปกติ เหมาะสำหรับการกำหนดค่าเป็นชุดในห้องปฏิบัติการทดสอบการสอนหรือการผลิต

7. สิ่งที่ควรเลือก (คู่มือการเลือก)

8. การไหลของกระบวนการ

ตามขั้นตอนการทดสอบแบบสามแกนมาตรฐานและการทำงานของอุปกรณ์นี้ ขั้นตอนการทดสอบทั่วไปจะเป็นดังนี้:

• การเตรียมตัวอย่าง→ เตรียมตัวอย่างดินตามขนาด (เช่น Ø70×140 มม.)
• การติดตั้งและความอิ่มตัว→ ติดตั้งชิ้นงาน เชื่อมต่อเซลล์/ตัวควบคุมแรงดันต้าน ดำเนินการปรับความดันต้านกลับ และเช็ค B
• การรวมบัญชี (ไม่บังคับ)→ การรวมไอโซทรอปิกหรือการรวม k0 (หากติดตั้งโมดูล)
• ขั้นตอนการตัด(เลือกตามประเภทการทดสอบ):
  • ม.อ: การตัดแบบไม่ระบายที่ไม่มีการรวมกัน
  • จุฬาฯ: รวมส่วนที่ไม่ระบายออกด้วยการวัดความดันรูพรุน
  • ซีดี: รวมการระบายออกด้วยการวัดการเปลี่ยนแปลงปริมาตร
  • เส้นทางความเครียด(โมดูลเสริม)
  • การทดสอบโมดูลัสยืดหยุ่น/แรงเฉือน(ไม่จำเป็น)
• การได้มาซึ่งข้อมูล→ บันทึกแรงตามแนวแกน การกระจัด ความดันรูพรุน การเปลี่ยนแปลงปริมาตร ความดันเซลล์ แรงดันต้านโดยอัตโนมัติ
• หลังการประมวลผล→ ซอฟต์แวร์สร้างวงกลมมอร์ เส้นโค้งความเค้น-ความเครียด พารามิเตอร์ความแข็งแรง (c, φ)
• ขั้นตอนเพิ่มเติมของโมดูลเสริม→ เช่น สัมประสิทธิ์การทดสอบปฏิกิริยาชั้นล่าง สัมประสิทธิ์แรงดันดินด้านข้างที่การทดสอบนิ่ง ดำเนินการตามข้อกำหนดเฉพาะที่สอดคล้องกัน
