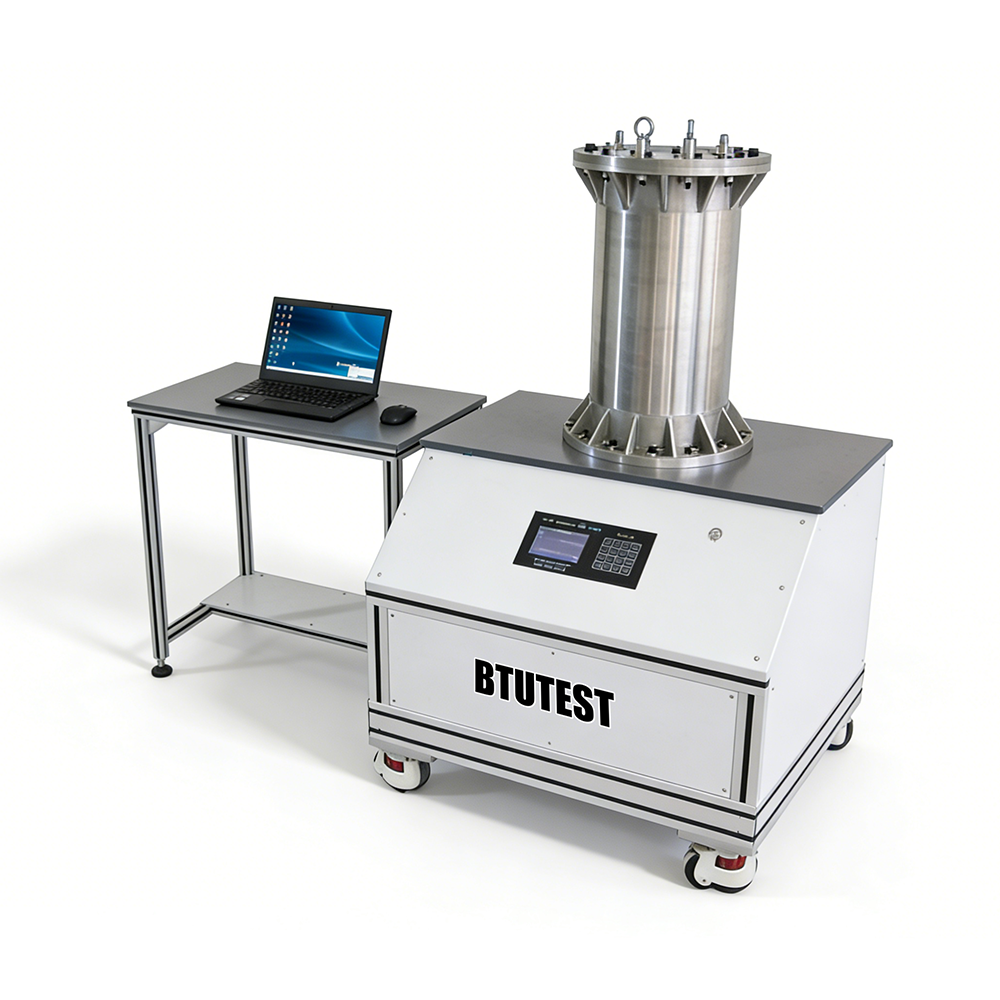

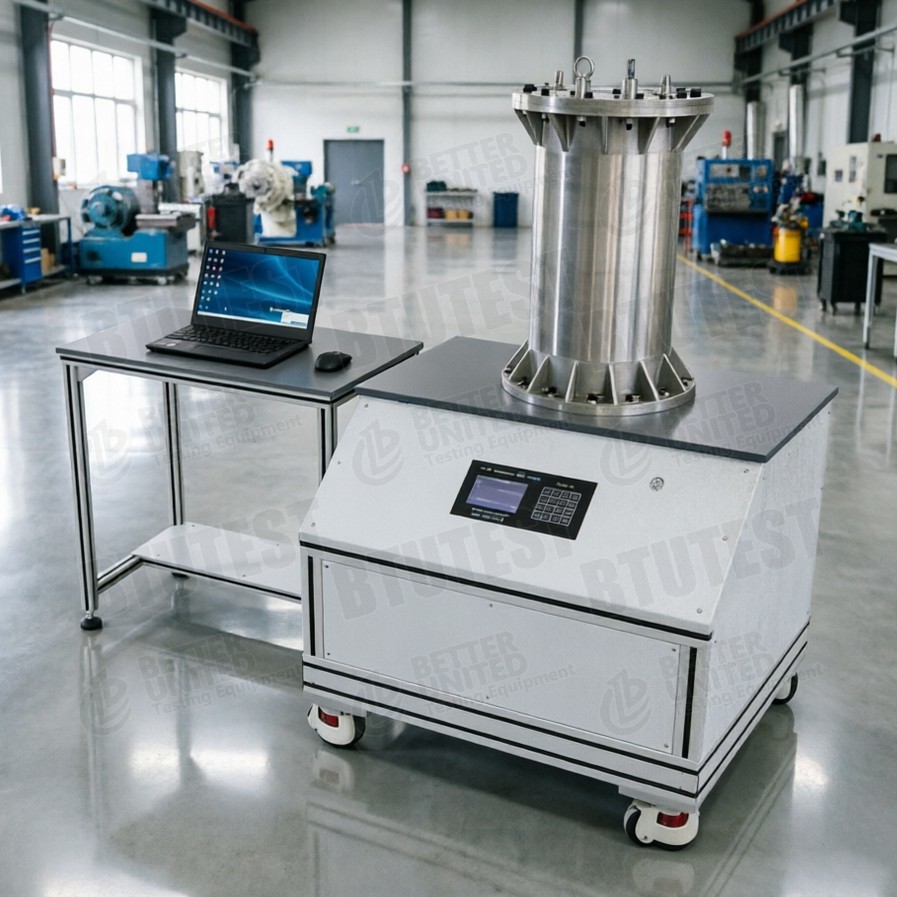

ระบบเตรียมและทดสอบตัวอย่างหลายฟังก์ชัน (อุปกรณ์ประกอบตัวประกอบตัวหลายฟังก์ชัน) แบบBTU- CSA-3

คําอธิบาย

อุปกรณ์นี้เป็นระบบการเตรียมและทดสอบตัวอย่างหลายฟังก์ชัน (อุปกรณ์ปรับตัวหลายฟังก์ชัน), รุ่นBTU- CSA-3หลัก ๆ ใช้สําหรับการเตรียมตัวอย่างดินที่เหมือนกันและดําเนินการทดสอบการปรับปรุงต่างๆ ระบบนี้สามารถควบคุมสภาวะความเครียดและความบิดเบือนได้อย่างแม่นยํามีอัตโนมัติสูงกระบวนการทดสอบทั้งหมดสามารถถูกควบคุมคอมพิวเตอร์ผ่านการควบคุม servo, ด้วยการประกอบและวิเคราะห์ในเวลาจริงของภาวะพื้นผิวตัวอย่าง,และการกระจายความดันน้ําในรูหน้าที่หลัก:

• การเตรียมตัวอย่างดินแบบเดียวกัน
• การทดสอบการปรับความหนาลงในขั้นตอน
• การทดสอบการปรับปรุงความช้าระดับคงที่ (CRS)
• การทดสอบการประกอบความเร็วคงที่ (CRL)
• การวัดความดันของน้ําในรูในเวลาจริงที่หลายตําแหน่ง

มาตรฐานการทดสอบ (สากล)

• ASTM D2435(การปรับปรุงดินแบบหนึ่งมิติ)
• ASTM D4186(อัตราคงของการปรับตัวความอ้วน (deformation consolidation rate)
• ASTM D4546(การรวมการบรรทุก-การบรรทุก-การบรรทุกใหม่)
• ISO 17892-5(การทดสอบการรวม)
• BS 1377-6(การทดสอบการรวม)
• ASTM D698(การทดสอบการบดลงที่เกี่ยวข้องกับการเตรียมตัวอย่าง)

อุปกรณ์สามารถตอบสนองความต้องการของมาตรฐานเหล่านี้ สําหรับการควบคุมการบรรทุก, การวัดการย้าย, การตรวจสอบความดัน pore, ฯลฯ

รายละเอียด

รายละเอียด

• การบูรณาการหลายฟังก์ชัน✓ สามารถเตรียมตัวอย่างแบบเดียวกัน (ตัวอย่างเช่น โดยการบดผสมหรือบดจําหน่าย) และดําเนินการทดสอบการบดจําหน่ายต่าง ๆ ( step loading, CRS, CRL)
• ขนาดตัวอย่างใหญ่- ช่องความดัน Ø300 mm × 600 mm ความสูง เหมาะสําหรับดินที่มีเมล็ดหยาบหรือตัวอย่างขนาดใหญ่ ลดผลกระทบขนาด
• การควบคุม servo ความแม่นยําสูง√ ความจุ, ความเคลื่อนไหว, และความเร็วถูกควบคุมด้วยวงจรปิด servo, ความแม่นยํา ± 0.1% FS
• การวัดความดันรูหลายตําแหน่ง✅ เครื่องตรวจจับความดันรูสามารถติดตั้งได้ในความสูงที่แตกต่างกันในเซลล์ความดัน เพื่อตรวจสอบการกระจายความดันน้ํารูภายในมีประโยชน์สําหรับการวิเคราะห์ความเครียดที่มีประสิทธิภาพในดินที่อิ่มหรือไม่อิ่ม.
• ระยะความเร็วในการบรรทุกที่กว้าง0.00001 9 มิลลิเมตร/นาที ครอบคลุมการเคลื่อนไหว, การประกอบความช้าและการบรรทุกอย่างรวดเร็ว
• สะพายยาว600 มิลลิเมตร, ยอมให้มีการทดสอบการปรับปรุงการปรับปรุงขนาดใหญ่หรือการบด
• ถังเก็บน้ําความจุ 20 ลิตร สําหรับการเก็บระบายน้ํา ทําให้สะดวกในการวัดการเปลี่ยนแปลงของปริมาณ
• การควบคุมแบบยืดหยุ่นสามารถทํางานผ่านสวิตช์ไฟฟ้าแม่เหล็ก โปรแกรม หรือแผ่น LCD เพื่อรองรับความต้องการของผู้ใช้งานที่แตกต่างกัน
• วัสดุทนทาน✅เซลล์ความดัน ผลิตจากเหล็กไร้ขัดเหล็ก 304 ทนต่อการกัดกร่อนสําหรับการใช้งานยาวนาน

การใช้งาน

• การเตรียมตัวอย่างแบบเดียวกันให้ตัวอย่างที่เหมือนกันและซ้ําได้สําหรับการทดสอบสามแกน, การตัดตรง, ความสามารถผ่าน, ฯลฯ
• การทดสอบการปรับปรุงขนาดใหญ่- กําหนดลักษณะการปรับปรุงของดินที่มีเมล็ดหยาบ หินอ่อน เป็นต้น
• การรวม CRS/CRL อย่างรวดเร็ว✅ เร็วเข้าถึงพารามิเตอร์การปรับปรุงความมั่นคง ช่วยประหยัดเวลา
• การศึกษาการกระจายความดันในรู- ศึกษาวิวัฒนาการความดันรูภายในภายใต้สภาพขอบเขตระบายน้ําที่แตกต่างกัน
• ผ่าตัดระยะยาว- วัดการปรับปรุงและการเปลี่ยนแปลงความดัน pore ภายใต้ภาระคงที่เพื่อวิเคราะห์พฤติกรรมการปรับปรุงระดับสอง
• จีโอเทคนิคสิ่งแวดล้อม- ศึกษาพฤติกรรมการบํารุงของดินที่ปนเปื้อน ดินที่ขยายตัว เป็นต้น

ข้อดี

• ความแม่นยําสูงความแม่นยําการควบคุม ± 0.1% FS ตอบสนองความต้องการการวิจัย
• ขนาดใหญ่และชักยาวØ 300 × 600 มิลลิเมตรตัวอย่าง, 600 มิลลิเมตรการเดิน, เหมาะสําหรับการปรับปรุงขนาดใหญ่และวัสดุอนุภาคขนาดใหญ่.
• หลายฟังก์ชันการเตรียมตัวอย่าง + การบรรทุกขั้นตอน + CRS + CRL + การวัดความดัน pore หลายตําแหน่ง
• การควบคุมแบบ servo แบบอัตโนมัติเต็มการควบคุมคอมพิวเตอร์ การสกัดข้อมูลในเวลาจริง การคํานวณปารามิเตอร์อัตโนมัติ
• ความดันโปร์หลายตําแหน่ง- สามารถศึกษาการกระจายความดันโปร์ในพื้นที่ ไม่เหมือนกับการวัดแบบเซ็นเซอร์เดียว
• ถังเก็บน้ําขนาดใหญ่¥ 20 ลิตร เหมาะสําหรับการเก็บระบายน้ําจากตัวอย่างขนาดใหญ่
• การทํางานแบบยืดหยุ่นปุ่มคีย์พาด์ + LCD + โปรแกรม การควบคุมหลายตัวเลือก
• การสร้างที่แข็งแกร่งรามอุปกรณ์บรรทุกแบบบูรณาการ ความแข็งแรงสูง ความสั่นสะเทือนน้อย

การ เลือก อะไร

เลือกอุปกรณ์นี้หรือเปรียบเทียบกับรุ่นอื่น ๆ โดยพิจารณาตามความต้องการในการทดสอบ:

กระแสกระบวนการ

ตัวอย่าง:การเตรียมตัวอย่างแบบเดียวกัน + การทดสอบการปรับปรุง CRS (พร้อมการวัดแรงกดโปร์หลายตําแหน่ง)

• การเตรียมตัว
  • ผสมดินให้มีปริมาณน้ําตามเป้าหมาย วางไว้ในเซลล์ความดัน (Ø300 × 600 mm) เป็นชั้น
  • ใช้ระบบการบรรทุกเซอร์โวเพื่อกระชับทุกชั้นเพื่อเป้าหมายความหนาแน่นแห้ง, ผลิตตัวอย่างที่เหมือนกัน
  • ระหว่างการเตรียมใส่เซ็นเซอร์ความดันโปร์ในความสูงที่แตกต่างกัน (เช่นที่ความสูงของตัวอย่าง 1/4, 1/2, 3/4)

• การติดตั้งและปิด
  • ติดตั้งหมวกด้านบน, เชื่อม piston การแบ่ง, เซ็นเซอร์การย้าย, และเซ็นเซอร์แรงดัน pore หลายช่อง.
  • ติดต่อสายระบายน้ํากับถังเก็บน้ํา (20 ลิตร)
  • หากต้องการการเจริญเจริญ ทําการเจริญเจริญเจริญในระยะว่าง หรือเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริญเจริ

• กําหนดปริมาตรการทดสอบ
  • ในซอฟต์แวร์ เลือก "CRS Consolidation Module"
  • กําหนดอัตราความยืดหยุ่นคงที่ (ตัวอย่างเช่น 0.01 mm/min)
  • กําหนดความเครียดแกนสูงสุด (ตัวอย่างเช่น 20%) หรือภาระแกนสูงสุด (30 kN)
  • กําหนดระยะเวลาการเก็บข้อมูล (เช่น 1 วินาที)

• เริ่มการทดสอบ
  • ระบบการชักชะมัด servo ดันพิสตันลงในอัตราคงที่
  • ซอฟต์แวร์บันทึกภาระแกน, การขยับแกน, ความดันโปร์ที่หลายตําแหน่ง, และเวลาในเวลาจริง
  • แผนกรอบเส้นโค้งความเครียด-ความเครียด และเส้นโค้งความดัน-ความเครียดของรูสําหรับเซ็นเซอร์แต่ละตัว

• สภาพหยุด
  • หยุดโดยอัตโนมัติเมื่อความยืดหยุ่นที่กําหนดไว้ล่วงหน้าหรือภาระสูงสุดถูกบรรลุ

• การแยกแยกและทําความสะอาด
  • ถอน, ถอนตัวอย่าง, วัดปริมาณน้ําสุดท้าย
  • ทําความสะอาดเซลล์ความดัน เซ็นเซอร์ความดันโปร์ สายไฟ และถังเก็บน้ํา

• การประมวลผลข้อมูล
  • โดยใช้ทฤษฎี CRS โปรแกรมคํานวณสัดส่วนรวมของการปรับปรุง Cv (ใช้อัตราเฉลี่ยหรือแรงกดขุมขุมขุมขุมขุม)
  • เปรียบเทียบการตอบสนองความดันโปร์ที่ความสูงที่แตกต่างกัน เพื่อวิเคราะห์รูปแบบการระบายความดันโปร์
  • คํานวณดัชนีการบด Cc ความดันก่อนการประกอบ Pc ฯลฯ
  • ส่งข้อมูลออกและผลิตรายงานการทดสอบ

สําหรับการปรับความแข็งแรงในการบรรทุกขั้นตอน: กําหนดลําดับภาระ (ตัวอย่างเช่น 50, 100, 200, 400, 800 kPa); บันทึกการเคลื่อนที่และความดันโปร์ตามเวลาในแต่ละขั้นตอนภาระ
เพียงสําหรับการเตรียมตัวอย่าง: ใช้โปรแกรมผสมผสานเพื่อผสมผสานชั้นโดยไม่ต้องดําเนินการทดสอบการปรับตัว

สรุป:BTU-CSA-3 เป็นระบบการเตรียมตัวอย่างและการทดสอบหลายฟังก์ชัน (อุปกรณ์การปรับปรุงตัวอย่างหลายฟังก์ชัน) ที่รวมการเตรียมตัวอย่างแบบเดียวกันกับการทดสอบปรับปรุงตัวอย่างต่าง ๆมันมีขนาดตัวอย่างขนาดใหญ่ (Ø300 × 600 มิลลิเมตร), ความจุแกนสูงถึง 30 kN, กระแสของ 600 มิลลิเมตร, และสนับสนุนการจุขระยะ, CRS, CRL, และการวัดความดัน pore หลายตําแหน่งในเวลาจริง.ความแม่นยําการควบคุม ±0.1% FS พร้อมการควบคุมวงจรปิดแบบเซอร์โวอัตโนมัติเต็ม เหมาะสําหรับการศึกษาลักษณะการประกอบของดินที่มีเมล็ดหยาบ หินและตัวอย่างขนาดใหญ่รวมถึงการเตรียมตัวอย่างแบบเดียวกันการคัดเลือกควรพิจารณาความจุของภาระที่ต้องการ, ขนาดตัวอย่าง, และความต้องการในการวัดความดัน pore หลายตําแหน่งเครื่องวัดขนาดเล็กอาจมีประสิทธิภาพต่อค่าใช้จ่ายมากกว่า.
