เครื่องมือรวมอัตโนมัติเต็มรูปแบบ (เครื่องกล)

รายละเอียดสินค้า

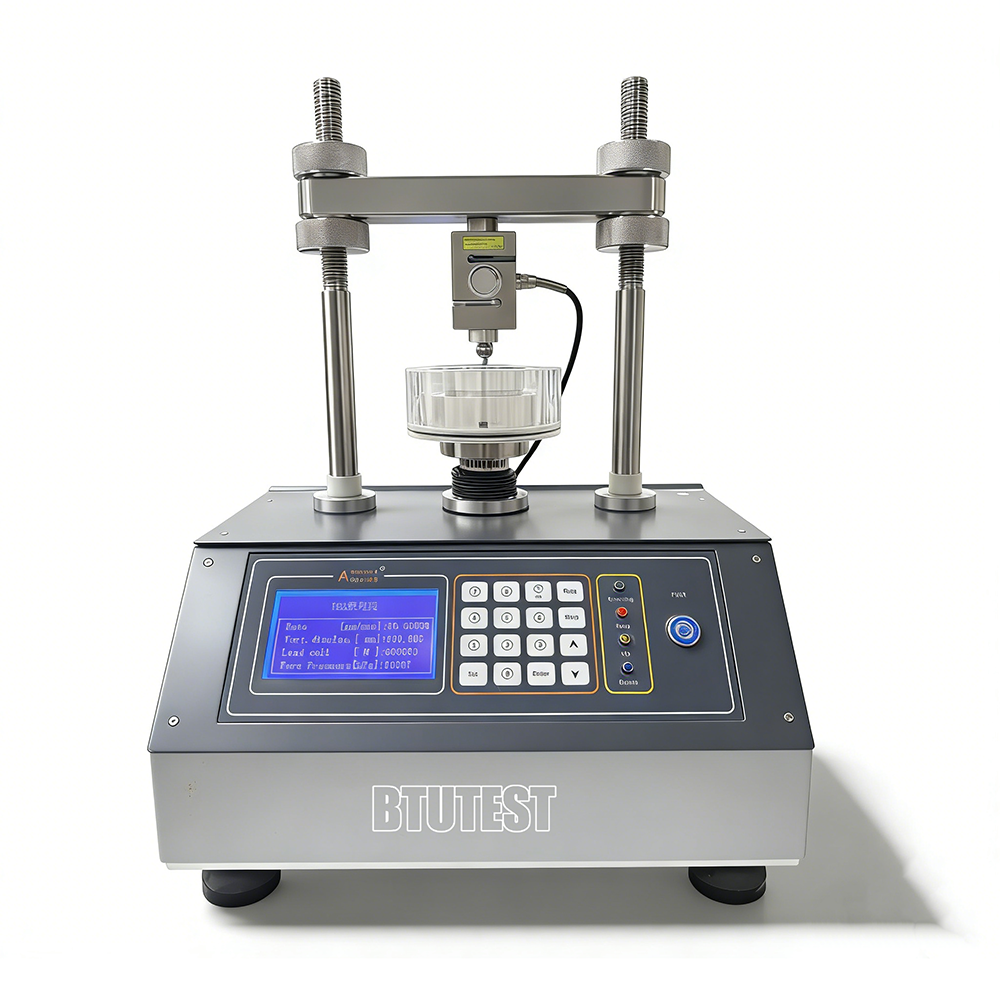

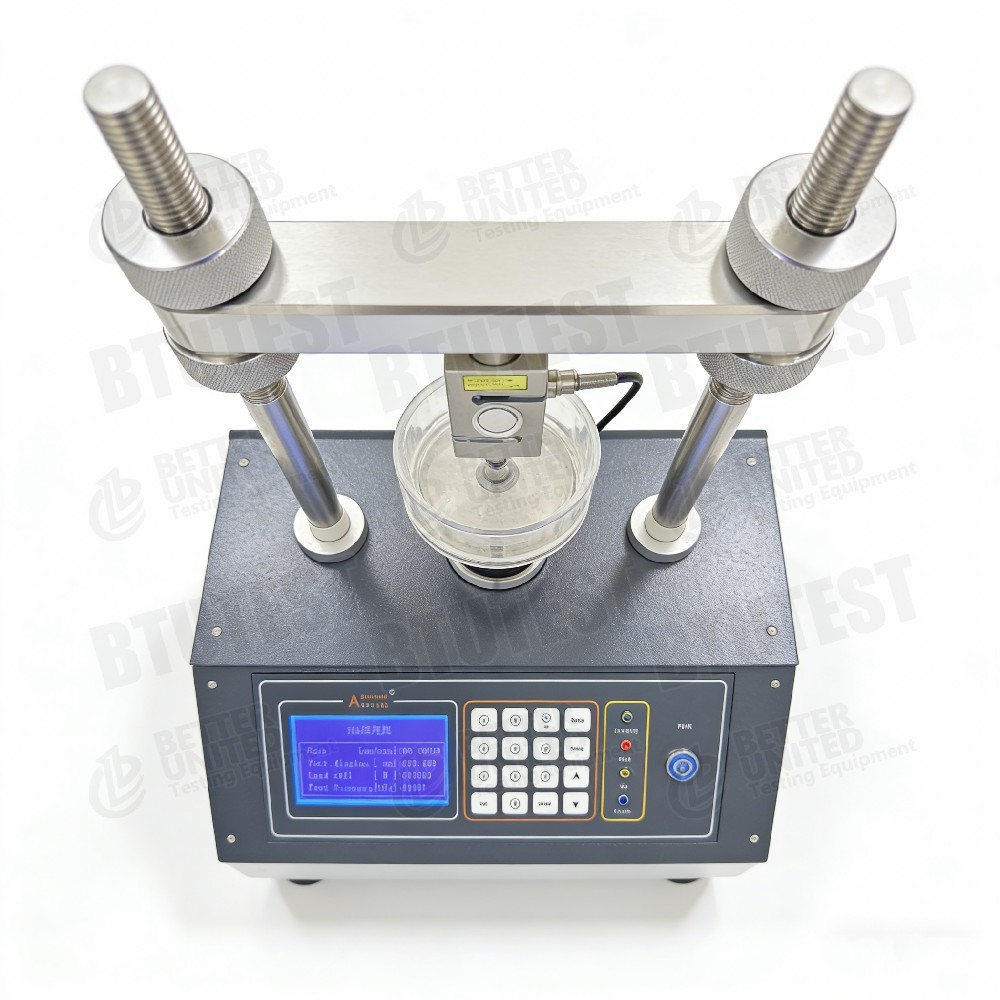

แบบจำลองเครื่องมือการรวมบัญชีอัตโนมัติ (เครื่องกล)บีทียู-1

คำอธิบาย

อุปกรณ์นี้คือกอุปกรณ์รวมอัตโนมัติเต็มรูปแบบ (เครื่องกล), แบบอย่างบีทียู-1ใช้สำหรับการทดสอบการแข็งตัวของดินแบบมิติเดียว โดยจะใช้โหลดและรับข้อมูลโดยอัตโนมัติเพื่อกำหนดพารามิเตอร์ความสามารถในการอัดของดิน (สัมประสิทธิ์ของความสามารถในการอัด av, โมดูลัสการสะท้อนกลับ Es, สัมประสิทธิ์ของการรวม Cv, ความดันก่อนการรวมตัว Pc ฯลฯ) คุณสมบัติหลัก:

• ฟังก์ชั่นการควบคุมที่ขยายได้ดี
• ใช้แรงดัน 0-5 MPa อย่างต่อเนื่อง (สำหรับชิ้นงานที่มีเส้นผ่านศูนย์กลาง 61.8 มม.)
• ขนาดชิ้นงาน: Φ61.8×H20 มม. และ Φ79.8×H20 มม.
• ซอฟต์แวร์การจัดหาและการควบคุมจะได้รับพารามิเตอร์การรวมและพล็อตเส้นโค้งต่างๆ โดยอัตโนมัติ (รากที่สองของเส้นโค้งเวลา, เส้นโค้งบันทึกเวลา, เส้นโค้ง e‑p, เส้นโค้ง e‑lg p, เส้นโค้ง Cv‑P(T90), เส้นโค้ง Cv‑P(T50), เส้นโค้ง H‑P ฯลฯ)

มาตรฐานการทดสอบ (นานาชาติ)

• มาตรฐาน ASTM D2435(การรวมตัวของดินมิติเดียว)
• ISO 17892-5(การทดสอบการรวม)
• บี 1377-6(การทดสอบการรวม)
• มาตรฐาน ASTM D4186(การรวม CRS หากรองรับ)
• มาตรฐาน ASTM D4546(การรวมการโหลด-ยกเลิกการโหลด-รีโหลด)

อุปกรณ์สามารถตอบสนองข้อกำหนดของมาตรฐานเหล่านี้สำหรับการโหลด การวัดการเคลื่อนที่ การเก็บข้อมูล ฯลฯ

ข้อมูลจำเพาะ

รายละเอียด

• การโหลดทางกล– ใช้ระบบขับเคลื่อนด้วยมอเตอร์ (เซอร์โวหรือสเต็ปเปอร์) เพื่อใช้แรงดันตามแนวแกน โดยไม่ต้องใช้แรงลมหรือไฮดรอลิก ให้การควบคุมที่แม่นยำและการตอบสนองที่รวดเร็ว
• การใช้แรงดันอย่างต่อเนื่อง– 0-5 MPa ปรับอย่างต่อเนื่อง โหลดแบบไม่มีขั้น เหมาะสำหรับการโหลดแบบขั้นหรือโหมดการโหลดแบบต่อเนื่อง CRS
• ความแม่นยำแรงดันสูง– ความแม่นยำสัมบูรณ์ ±1 kPa (ประมาณ 0.02% FS เทียบกับ 5 MPa) ซึ่งเหนือกว่าเครื่องวัดปริมาตรทั่วไปอย่างมาก
• สองขนาดตัวอย่าง–
  • Φ61.8×20 มม. (วงแหวนมาตรฐาน พื้นที่ 30 ซม.²)
  • Φ79.8×20 มม. (พื้นที่ 50 ซม.²) เหมาะสำหรับดินที่มีอนุภาคขนาดใหญ่กว่าเล็กน้อยหรือพื้นที่ที่ใหญ่กว่าช่วยลดผลกระทบจากตะกรัน
• ฟังก์ชั่นการควบคุมที่ขยายได้– อาจอนุญาตให้เชื่อมต่อเซลล์รวมหลายเซลล์ (หลายยูนิต) หรือรองรับโหมดการทดสอบหลายโหมด (การโหลดแบบสเต็ป, CRS, CRL, คืบ ฯลฯ) เป็นการอัพเกรดในอนาคต
• ซอฟต์แวร์หลังการประมวลผลอันทรงพลัง– คำนวณพารามิเตอร์การรวมและพล็อตเส้นโค้งมาตรฐานโดยอัตโนมัติ ช่วยประหยัดเวลาในการประมวลผลข้อมูล
• ความสามารถด้านแรงดันสูง– 5 MPa สามารถจำลองความเครียดบนภาระที่ระดับความลึก >200 ม. (สมมติว่า γ=20 kN/m³ ประมาณ 250 ม.)

แอปพลิเคชัน

• การทดสอบการรวมตามปกติ– กำหนดดัชนีการอัด สัมประสิทธิ์การรวมตัว และความดันก่อนการรวมตัวของดินเนื้อละเอียด (ดินเหนียว ดินเหนียวปนทราย)
• การรวมตัวที่มีความเครียดสูง– แรงดันสูงสุด 5 MPa เหมาะสำหรับดินลึก การเติมสูง และการออกแบบการโหลดล่วงหน้าเพิ่มเติม
• ขนาดชิ้นงานที่ใหญ่ขึ้น (Φ79.8 มม.)– เหมาะสำหรับดินที่มีอนุภาคหยาบจำนวนเล็กน้อย ช่วยลดผลกระทบจากตะกรัน

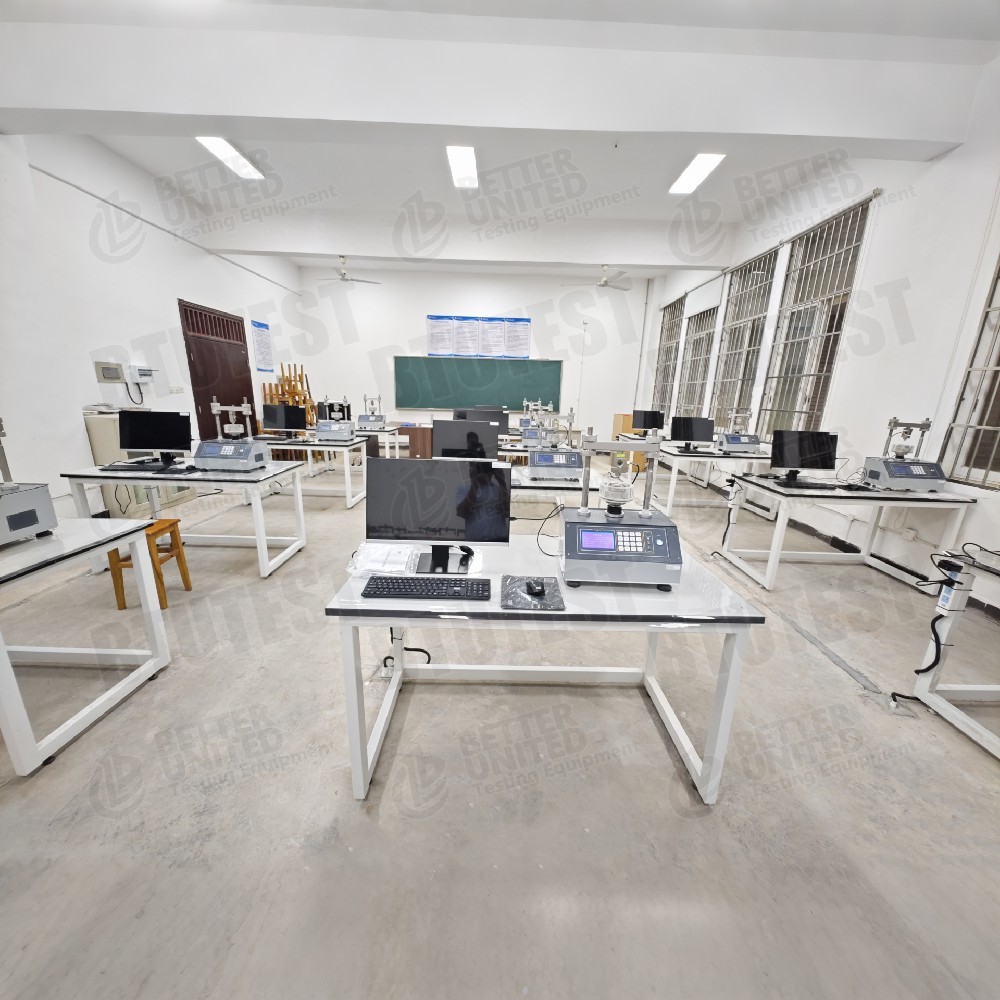

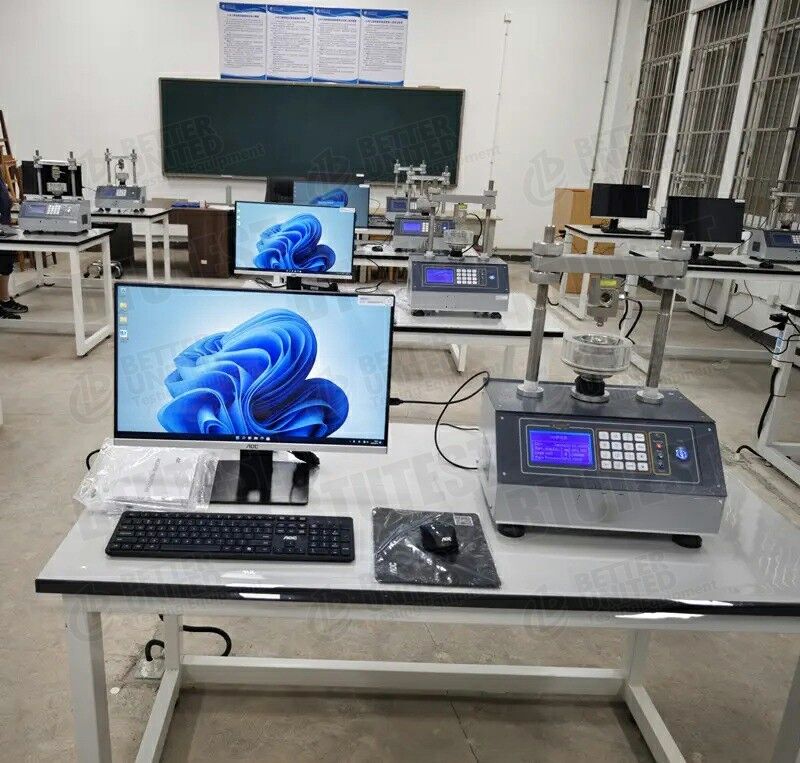

• การวิจัยและการสอน– ห้องปฏิบัติการกลศาสตร์ดินของมหาวิทยาลัยสำหรับนักศึกษาทดลองและวิจัย
• การสอนซอฟต์แวร์– พล็อตเส้นโค้งโดยอัตโนมัติ ช่วยให้นักเรียนเข้าใจทฤษฎีการรวม

ข้อดี

• การควบคุมความดันที่มีความแม่นยำสูง– ความแม่นยำสัมบูรณ์ ±1 kPa ซึ่งเหนือกว่าคอนโซลิดมิเตอร์ทั่วไปอย่างมาก (โดยทั่วไปคือ ±1% FS γ ±50 kPa)
• โหลดแบบไม่มีขั้นตอนอย่างต่อเนื่อง– อนุญาต CRS (อัตราความเครียดคงที่) หรือการทดสอบการรวมเส้นทางความเครียดแบบกำหนดเอง
• สองขนาดตัวอย่าง– ความยืดหยุ่นในการเลือกตามขนาดอนุภาคสูงสุด
• ความสามารถในการขยายที่ดี– สามารถเพิ่มเซลล์การรวมหลายเซลล์หรืออัพเกรดโมดูลทดสอบได้
• ซอฟต์แวร์ที่ครอบคลุม– คำนวณพารามิเตอร์โดยอัตโนมัติ สร้างเส้นโค้งด้วยการคลิกเพียงครั้งเดียว ลดความพยายามและข้อผิดพลาดในการวางแผนด้วยตนเอง
• การโหลดทางกล– ไม่ต้องใช้แหล่งจ่ายอากาศ สะอาด เสียงเบา เหมาะสำหรับห้องปฏิบัติการภายในอาคาร
• แรงดันสูง– 5 MPa ตรงตามข้อกำหนดการรวมสำหรับความลึกส่วนใหญ่

สิ่งที่ต้องเลือก

เลือกอุปกรณ์นี้หรือเปรียบเทียบกับรุ่นอื่นๆ ตามความต้องการในการทดสอบ:

การไหลของกระบวนการ

ตัวอย่าง:การทดสอบการรวมแบบขั้นบันได (ASTM D2435)

• การเตรียมตัวอย่าง
  • ตัดชิ้นงานที่ไม่ถูกรบกวนหรือขึ้นรูปใหม่โดยใช้วงแหวน Φ61.8×20 มม. หรือ Φ79.8×20 มม.
  • วัดปริมาณน้ำและความหนาแน่นเริ่มต้น หากต้องการความอิ่มตัว ให้แช่หรือดูดความชื้น

• การติดตั้งตัวอย่าง
  • วางวงแหวนพร้อมชิ้นงานทดสอบลงในเซลล์รวม (ด้วยหินที่มีรูพรุนและกระดาษกรอง)
  • วางตำแหน่งเซลล์ในกรอบการโหลดและติดตั้งดิสเพลสเมนต์เซนเซอร์ (ศูนย์)
  • เชื่อมต่อระบบรับข้อมูล

• ใช้แรงดันเบาะนั่งเริ่มต้น
  • ตั้งค่าแรงดันเล็กน้อย (เช่น 2-5 kPa) ผ่านซอฟต์แวร์เพื่อให้แน่ใจว่ามีการสัมผัสที่ดีระหว่างฝาบรรจุและชิ้นงานทดสอบ บันทึกการอ่านค่าการกระจัดเริ่มต้น

• ตั้งค่าพารามิเตอร์การทดสอบ
  • ในซอฟต์แวร์ ให้เลือก “โมดูลการรวมการโหลดแบบขั้นตอน”
  • ตั้งค่าลำดับการโหลด (เช่น 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200 kPa, สูงสุด 5 MPa)
  • กำหนดระยะเวลาสำหรับขั้นตอนการโหลดแต่ละขั้น (เช่น 24 ชั่วโมงหรือเกณฑ์ความเสถียรตามเวลา เช่น การเปลี่ยนแปลงการเคลื่อนที่ <0.01 มม. ในชั่วโมงที่ผ่านมา)
  • กำหนดช่วงเวลาการรับข้อมูล (เช่น 0.1, 1, 10, 60 นาที เป็นต้น)

• เริ่มการทดสอบ
  • ซอฟต์แวร์จะใช้ขั้นตอนการโหลดแรกผ่านมอเตอร์โดยอัตโนมัติ และรักษาความเค้นให้คงที่
  • ดิสเพลสเมนต์เซนเซอร์จะบันทึกการเสียรูปในแนวตั้งแบบเรียลไทม์ ซอฟต์แวร์จะพล็อตกราฟการกระจัดตามเวลา
  • เมื่อแต่ละขั้นตอนการโหลดถึงความเสถียรแล้ว ขั้นตอนการโหลดถัดไปจะถูกนำมาใช้โดยอัตโนมัติ

• ขั้นตอนการขนถ่าย (หากต้องวัดการเด้งกลับ)
  • หลังจากถึงโหลดสูงสุดแล้ว ให้ทำการขนถ่าย (เช่น 1600, 800, 400, 200, 100, 50, 25 kPa) เพื่อกำหนดเส้นโค้งการเด้งกลับ

• สิ้นสุดและถอดชิ้นส่วน
  • หลังการทดสอบ ให้ขนไปที่ศูนย์ นำชิ้นงานทดสอบออก ชั่งน้ำหนักและทำให้แห้งเพื่อวัดปริมาณน้ำสุดท้าย (สำหรับการแก้ไข)

• การประมวลผลข้อมูล
  • ซอฟต์แวร์จะคำนวณอัตราส่วนโมฆะ ค่าสัมประสิทธิ์ของความสามารถในการอัด av ดัชนีการบีบอัด Cc และดัชนีการสะท้อนกลับ C สำหรับแต่ละขั้นตอนการโหลด
  • พล็อตเส้นโค้ง e-p และเส้นโค้ง e-lg p กำหนดความดัน Pc ก่อนการรวม (วิธี Casagrande)
  • คำนวณค่าสัมประสิทธิ์การรวม Cv โดยใช้วิธีรากที่สองของเวลาหรือวิธีบันทึกเวลา และแปลงเส้นโค้ง Cv‑P
  • สร้างรายงานการทดสอบ

หากอุปกรณ์รองรับการรวม CRS: ตั้งค่าอัตราความเครียดคงที่ (เช่น 0.01 มม./นาที) ให้โหลดอย่างต่อเนื่องขณะบันทึกความดันรูพรุน (หากติดตั้งเซ็นเซอร์ความดันรูพรุน) ซอฟต์แวร์คำนวณ Cv, Cc, Pc ฯลฯ ตามทฤษฎี CRS

สรุป:BTU-1 เป็นอุปกรณ์รวมเครื่องจักรกลอัตโนมัติเต็มรูปแบบพร้อมการควบคุมแรงดันที่มีความแม่นยำสูง (±1 kPa) และแรงดันสูงสุด 5 MPa รองรับชิ้นงานสองขนาด (Φ61.8 มม. และ Φ79.8 มม.) ซอฟต์แวร์ได้มาและควบคุมอันทรงพลังจะคำนวณพารามิเตอร์การรวมและพล็อตเส้นโค้งมาตรฐานต่างๆ โดยอัตโนมัติ เหมาะสำหรับการรวมบัญชีเป็นประจำ การรวมแรงดันสูง และการทดสอบความแม่นยำสูงระดับการวิจัย การเลือกควรพิจารณาถึงช่วงความดันที่ต้องการและขนาดชิ้นงานทดสอบ หากจำเป็นต้องรวมแรงดันต่ำตามปกติเท่านั้น อาจพิจารณาแบบจำลองที่ประหยัดกว่านี้ ฟังก์ชันการควบคุมที่ขยายได้ทำให้สามารถเพิ่มการกำหนดค่าหลายยูนิตในอนาคตได้
