เครื่องมือรวม 1 แก๊ง

รายละเอียดสินค้า

คําอธิบาย

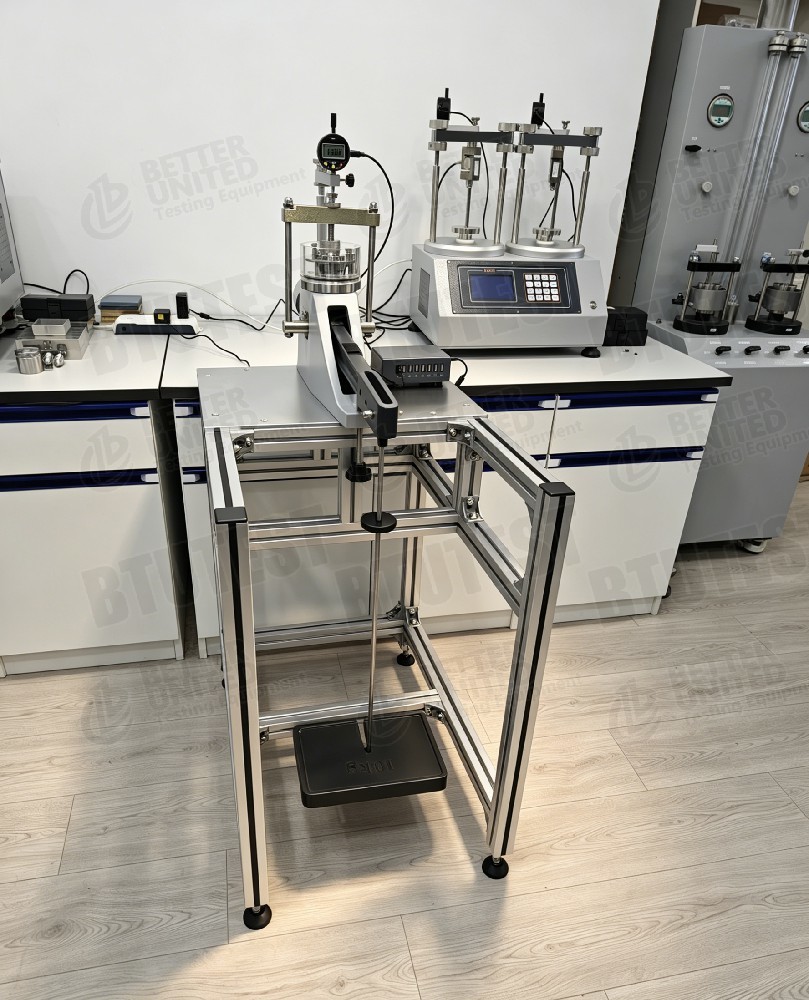

The NL5044X/001 is a table‑top single‑gang consolidation frame used to determine the long‑term consolidation characteristics of clays and other compressible soils under loads imposed by foundations and above‑ground structures. การชําระอาจเกิดขึ้นแม้ว่าแรงกดที่ใช้อยู่ในความสามารถที่ปลอดภัยของดินอุปกรณ์ใช้แรงฝากแขนเลเวอร์และสามารถใช้แรงกดดันสูงสุด 81 ตันต่อตารางฟุต (ประมาณ8,800 kPa) บนตัวอย่างขนาด 50 มิลลิเมตร เหมาะสําหรับการคาดการณ์การลงตัวของรากฐานภายใต้อาคาร สะพาน และโครงสร้างคล้าย ๆ กัน

มาตรฐานการทดสอบ

อุปกรณ์ตรงกับมาตรฐานสากลต่อไปนี้

• BS1377(วิธีการทดสอบพื้นดินตามมาตรฐานของอังกฤษ)
• ASTM D2435(วิธีการทดสอบมาตรฐานสําหรับคุณสมบัติการปรับปรุงดินแบบหนึ่งมิติ)
• ASTM D3877(วิธีการทดสอบลักษณะการขยาย, การลดตัวและการปรับปรุงของดิน)
• ASTM D4546(การปรับปรุงและขยายดินในมิติเดียว)

รายละเอียด

รายละเอียด

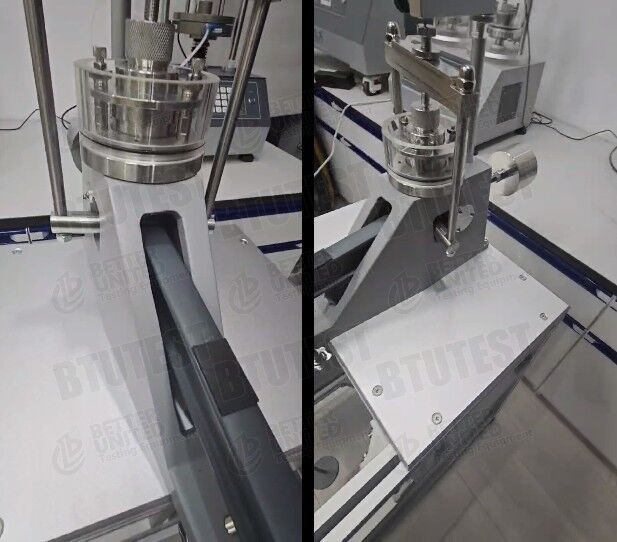

• อุปกรณ์บรรทุก: กรอบการบรรทุกที่แข็งแกร่งที่มีแจ็ครองรับรั้วที่บูรณาการ เพื่อหลีกเลี่ยงการกระแทกตัวอย่างระหว่างการใช้ภาระ
• อัตราการผันผล: อัตราส่วนเลเวอร์คงที่ 11: 1 ความดันสูงสุดถึง 8.8 MPa
• หน่วยรวม: เครื่องวัดน้ําหนักแบบฝากด้านหน้าที่สอดคล้องกับมาตรฐาน ASTM/BS
• เครื่องวัด: กว้างสัดส่วนเครื่องจักรกลแบบมาตรฐาน; กว้างสัดส่วนการขยับตั้งแบบเลือก (การเดินทาง 10 มม., ความแม่นยํา 0.01 มม.)
• อุปกรณ์เสริมทางเลือก: หินขัด (Φ50mm × 5mm), แหวนตัด, หมวกบน, กระดาษกรอง
• การบรรจุ: กรอบแผ่นพลายเวย์ภายนอก

การใช้งาน

• การกําหนดในห้องปฏิบัติการของลักษณะการลงทุนของดินดิน
• การคาดการณ์การลงทุนระยะยาวของรากฐานสําหรับอาคาร สะพาน เป็นต้น
• การศึกษาความสามารถในการบดความดันสูงของดิน
• การสอนและวิจัยในห้องปฏิบัติการจีโอเทคนิค ตามมาตรฐานสากล

ข้อดี

• ความจุสูงมาก: ความดันสูงสุดถึง 8,800 kPa (สัดส่วนเลเวอร์ 11: 1)
• การสร้างที่แข็งแรง: รับประกันความแม่นยํา ความซ้ําและความน่าเชื่อถือของผลการทดสอบ
• การป้องกันการกระแทก: แจ็คการสนับสนุนรังสรรค์กําจัดการรบกวนตัวอย่างระหว่างการบรรทุก
• กันสนิมและทนทาน: อลูมิเนียมและเหล็กเคลือบสําหรับการใช้ในห้องปฏิบัติการ
• การออกแบบแผ่นโต๊ะขนาดเล็ก: ประหยัดพื้นที่ห้องทดลอง
• ประหยัด: การออกแบบแบบเดียวที่เหมาะสําหรับการทดสอบเฉพาะในปริมาณน้อยหรือความดันสูง ในราคาที่ต่ํากว่าแบบหลายแบบ

การ เลือก อะไร

กระแสกระบวนการ

• การเตรียมตัว: ตัดตัวอย่าง Φ50 มิลลิเมตร โดยใช้วงแหวนตัด และวางมันในเซลล์การปรับปรุง (มีหินขุมด้านบน / ด้านล่าง)
• ติดตั้งเซลล์: วางเซลล์ประกอบในกรอบบรรทุกด้านหน้าและเชื่อมมัน
• ติดตั้งอุปกรณ์วัด: ติดตั้งเครื่องวัดวงจรหรือเครื่องแปลงความยืดหยุ่นและปรับให้เข้ากับการอ่านเริ่มต้น
• ใช้ภาระ: ใช้สัดส่วน 11:1 ใช้น้ําหนักเป็นระยะตามแผนการทดสอบ
• การชําระบันทึก: ทําการอ่านเครื่องวัดวงจรในระยะเวลาที่กําหนดไว้ ภายใต้การเพิ่มความอ้วนแต่ละครั้ง จนกว่าจะมั่นคง
• การประมวลผลข้อมูล: ตราโค้งการชําระเวลาและคํานวณสัดส่วนการประกอบ, อัตราการบด, ความดันก่อนการประกอบ, ฯลฯ
• การสร้างรายงาน: สร้างรายงานการทดสอบสําหรับการออกแบบวิศวกรรมหรือวิเคราะห์การวิจัย
