เครื่องตัดหินโดยตรงแบบอัตโนมัติ

รายละเอียดสินค้า

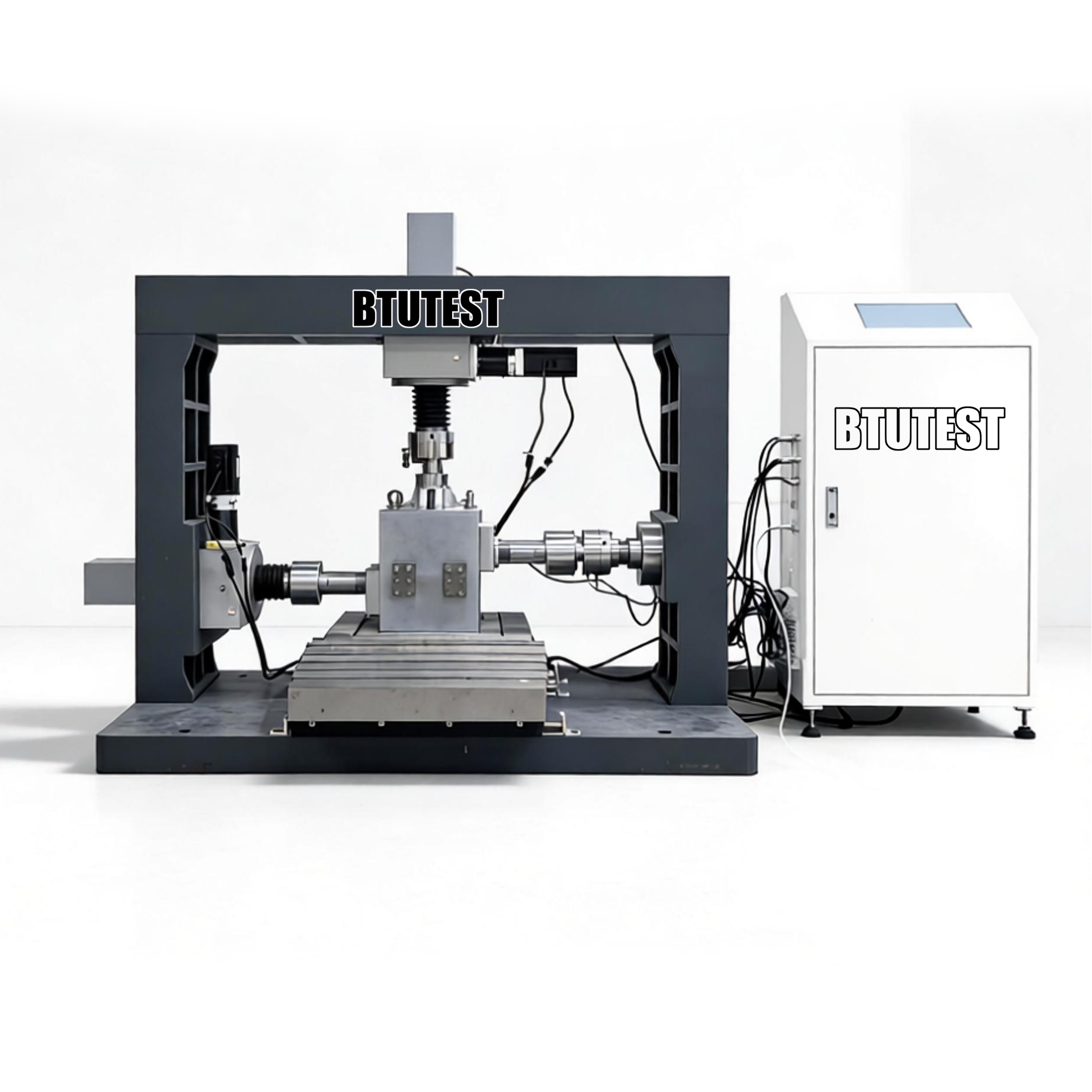

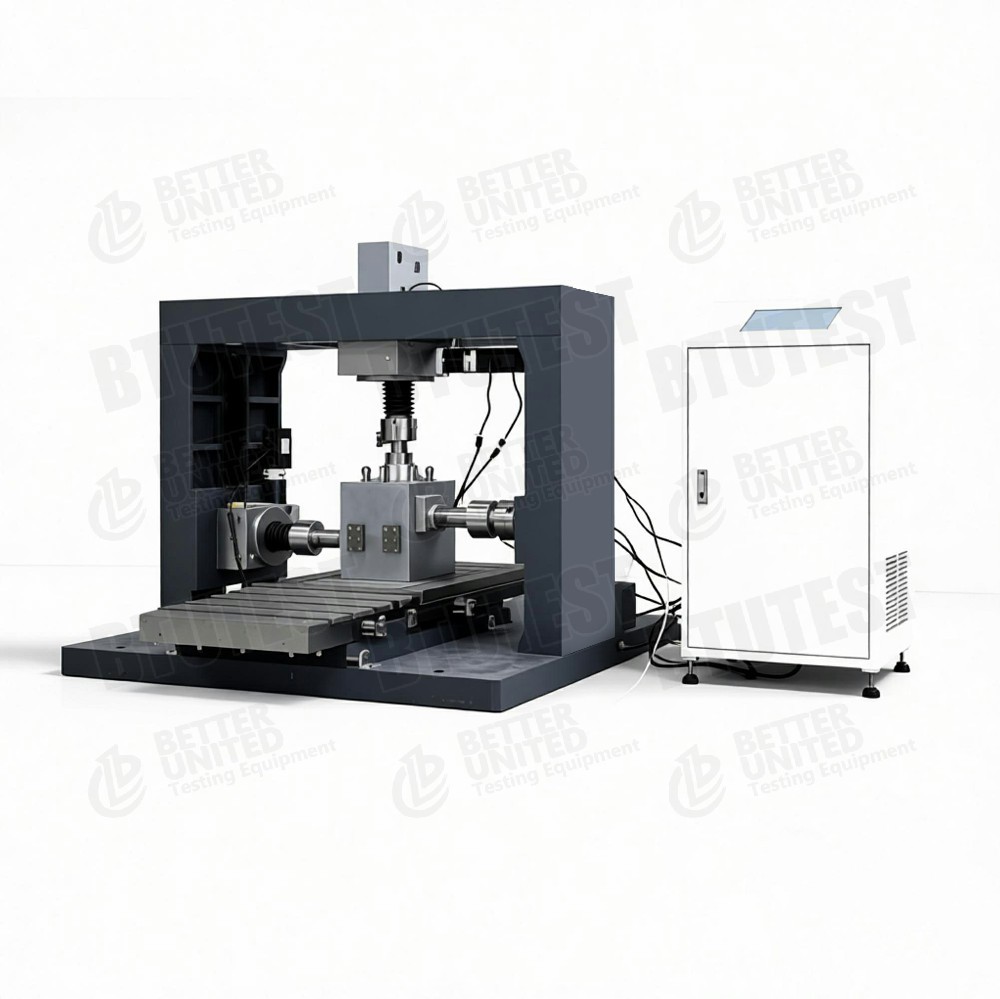

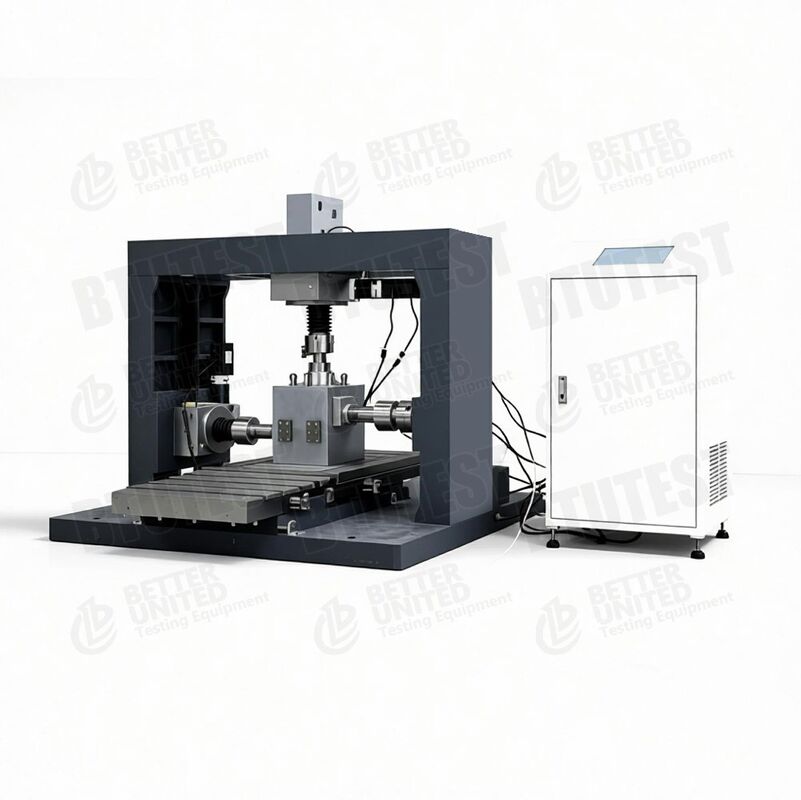

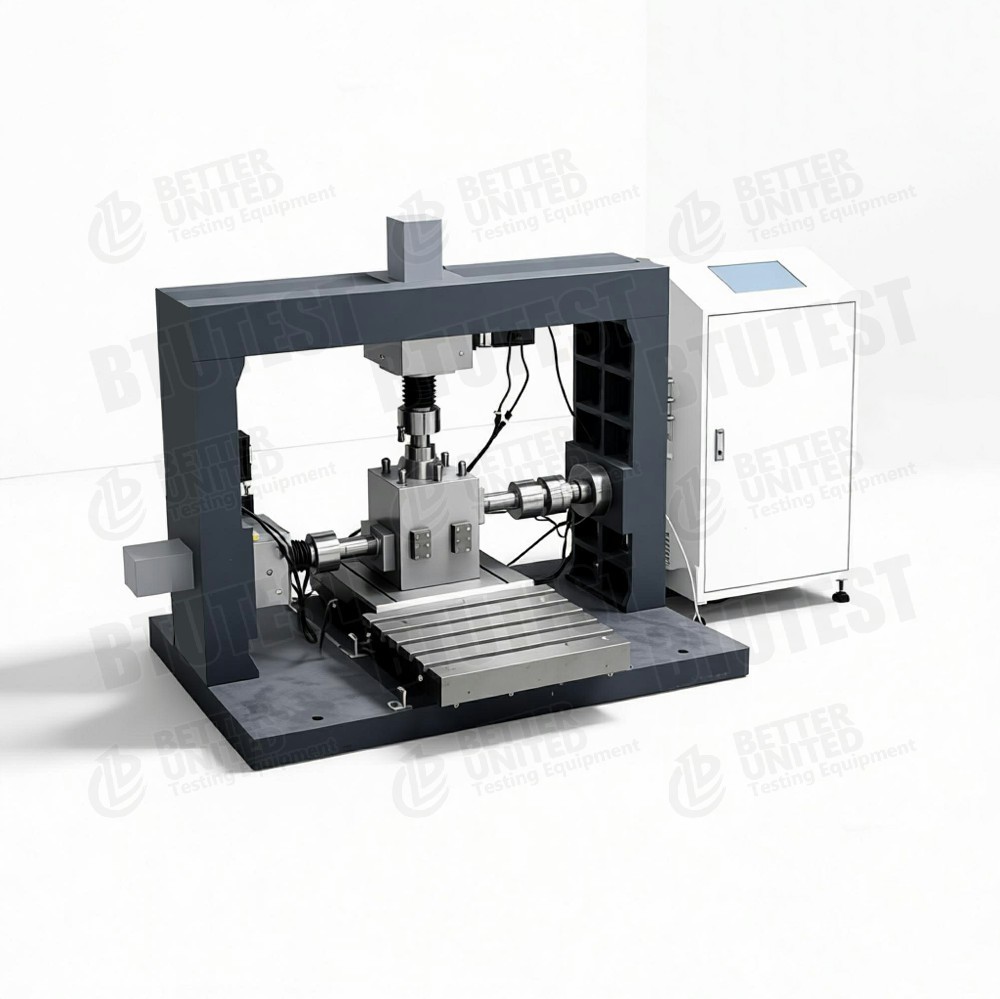

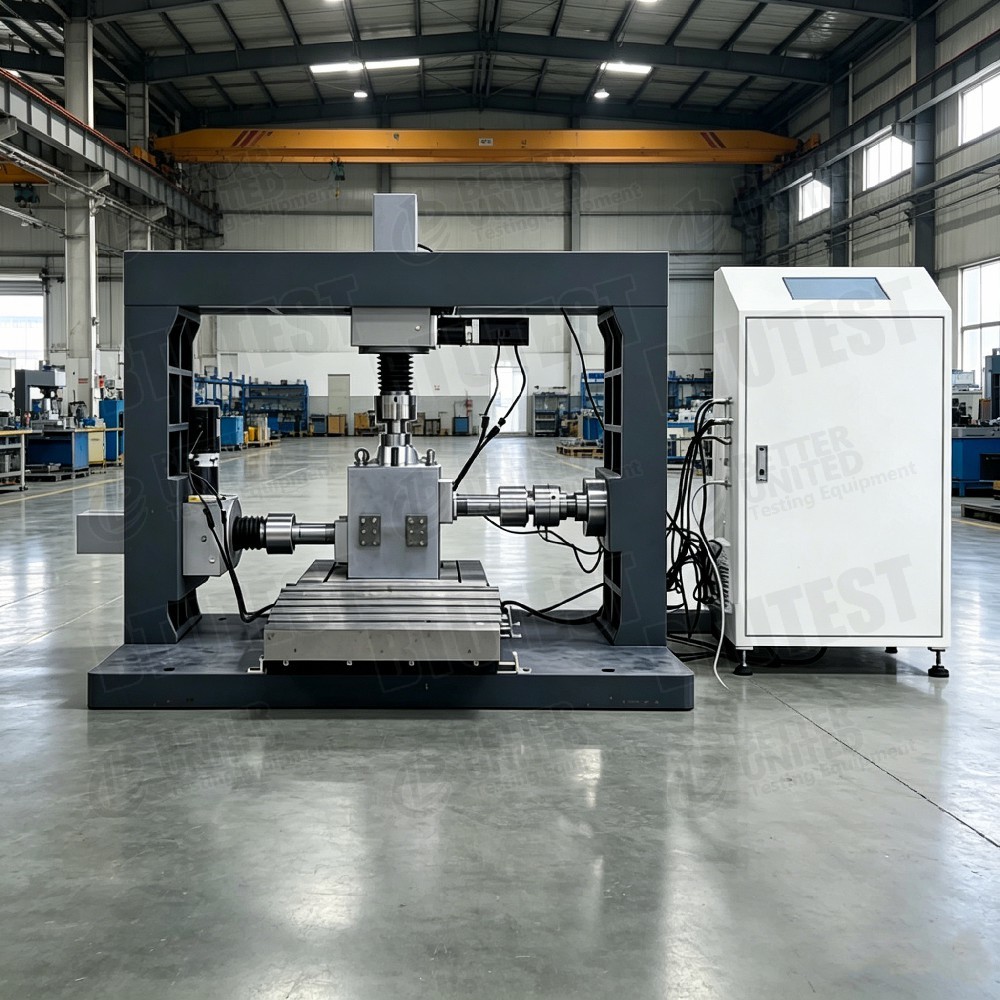

อุปกรณ์ตัดหินโดยตรงแบบอัตโนมัติเต็ม

รูปแบบBTU- RDSS-30 /BTU- RDDA-50

คําอธิบาย

อุปกรณ์นี้เป็นเครื่องตัดหินโดยตรงแบบอัตโนมัติเต็มใช้ในการกําหนดความแข็งแกร่งในการตัดของตัวอย่างหิน (รวมถึงหินกลม, สี่เหลี่ยม, กลม, และชิ้นส่วนหิน)เครื่องควบคุมการทํางานแบบปิดวงจรไฟฟ้าไฮดรอลิกสําหรับการควบคุมความละเอียดของ shear และความจุปกติ

• ระบบควบคุมวงจรปิดแบบเซอร์โว ระบบขับเคลื่อนการตัดแบบสองจังหวะ (ผลัก/ดึง)
• กรอบปฏิกิริยาภาระปกติที่แข็งแกร่งติดตั้งบนหมุนลําดับเส้นเพื่อลดการขัดขัดระดับราบให้น้อยที่สุด, รับประกันว่าภาระปกติยังคงตั้งตั้งตลอดการย้าย shear ทั้งหมด
• แหวนตัวอย่างขนาดกลาง 150 mm และสูงไม่เกิน 150 mm
• การทดสอบการตัดที่ควบคุมด้วยซอฟต์แวร์ ด้วยความเครียดปกติคงที่หรือความแข็งปกติคงที่ การแสดงผลแบบกราฟิกในเวลาจริง
• อุปกรณ์ตัดตรงขนาดใหญ่ (ตัวอย่างแรงตัดสูงถึง 500 kN ขนาดตัวอย่างสูงถึง 150 mm)

มีให้เลือก 2 รูปแบบ

• BTU- RDSS-30: รูปแบบพื้นฐาน ความแรงตัด 300 kN/ความแรงปกติ ความยาว 50 มม
• BTU- RDDA-50: รุ่นที่พัฒนา, 500 kN shear/normal load, 50 mm stroke, รองรับการทดสอบ shear เหลือและการทดสอบเพิ่ม

มาตรฐานการทดสอบ (สากล)

• ASTM D5607(วิธีการทดสอบมาตรฐานสําหรับการตัดหินโดยตรง)
• วิธีที่เสนอโดย ISRM(การทดสอบการตัดโดยตรงสําหรับหิน
• ASTM D4554(การตัดหินโดยตรง)
• ASTM D2664(ความแข็งแรงสามแกนของหิน หลักการคล้ายกัน)
• BS EN 12407(วิธีการทดสอบหินธรรมชาติ)

อุปกรณ์ตอบสนองความต้องการของมาตรฐานเหล่านี้สําหรับการควบคุมภาระ, การวัดการย้าย, และการควบคุมความเครียดปกติในการทดสอบการตัดโดยตรงหิน

รายละเอียด

รายละเอียด

• เครื่องควบคุมไฟฟ้าไฮดรอลิกปิดวงจร- ทั้งการตัดและการแบ่งปันแบบปกติ ใช้ระบบ servo-hydraulic สําหรับการควบคุมแรง / การย้ายที่แม่นยํา โดยรองรับเส้นทางความเครียดที่ซับซ้อน
• การผลักดัน/ดึงแบบสองจังหวะ✓ สามารถตัดต่อหน้าและหลัง (ตัดต่อ) สําหรับการทดสอบความแข็งแรงเหลือ
• กรอบปฏิกิริยาแบบเส้นตรง√ กรอบปฏิกิริยาภาระปกติถูกติดตั้งบนหลอดบรรทัดเส้น เมื่อตัวอย่างเคลื่อนไหวแนวราบ กรอบปฏิกิริยาเคลื่อนไหวกับมันรับรองว่าภาระปกติยังคงตั้งตรงกับระนาบตัด (หลีกเลี่ยงวินาทีที่แปลก).
• แหวนตัวอย่าง- กว้างใน 150 มิลลิเมตร ความสูง 150 มิลลิเมตร สามารถรองรับชิ้นส่วนหินทรงกระบอก, สี่เหลี่ยม, ตาราง, หรือไม่เรียบร้อย
• การวัดการขยับสามารถเชื่อมต่อเซ็นเซอร์การขยับตั้ง 4 ตัว โปรแกรมคํานวณค่าขยับตั้งเฉลี่ยโดยอัตโนมัติ
• รูปแบบการทดสอบรางวัล
  • ความเครียดปกติคง (ความหนุนปกติคง)
  • ความแข็งแบบปกติอย่างต่อเนื่อง (จําลองเงื่อนไขขอบเขตเฉพาะ)
  • การตัดเหลือ (การตัดกลับกัน)
  • การทดสอบเรื่อย ๆ (การบรรทุกหลายระยะ)
• ฟังก์ชันของซอฟต์แวร์- การควบคุมการทดสอบอัตโนมัติ การแสดงเส้นโค้งการขยับภาระและเส้นโค้งความเครียดในเวลาจริง การประมวลผลข้อมูลอัตโนมัติ

การใช้งาน

• เครื่องจักรหินการกําหนดพารามิเตอร์ความแข็งแกร่งในการตัด (c, φ) ของข้อต่อก้อนหิน, บล็อกหิน, และระนาบโครงสร้าง
• วิศวกรรมภูมิศาสตร์การวิเคราะห์ความมั่นคงของรากก่อสร้างเขื่อน, หลุมหลุมหินรอบ ๆ และหินหิน
• ชิ้นส่วนหิน✓ ทดสอบความแข็งแกร่งในการตัดของชิ้นส่วนหินที่ไม่ปกติ (เช่น colluvium หินบด)
• ความแข็งเหลือการศึกษาความเสื่อมของความแข็งแรงของสับสนของหินหลังจากการตัดซ้ํา (BTU-RDDA-50)
• การทดสอบเพิ่มเติมการใช้แรงดันปกติที่แตกต่างกันบนตัวอย่างเดียวกัน เพื่อให้ได้จุดความแข็งหลายจุด
• การวิจัยและการสอน- ห้องปฏิบัติการกลศาสตร์หินในมหาวิทยาลัยและสถาบันวิจัย

ข้อดี

• ความจุสูง✅ ความแรงสูงสุด 500 kN เหมาะสําหรับหินแข็งและตัวอย่างขนาดใหญ่
• กรอบปฏิกิริยาแบบเส้นตรง✓ รับประกันแรงปกติยังคงตั้งตรงกับระนาบตัด หลีกเลี่ยงความผิดพลาดของวินาที และปรับปรุงความแม่นยําของการทดสอบ
• การผลักดัน/ดึงแบบสองจังหวะ✓ ยอมให้ตัดต่อกันสําหรับการศึกษาความแข็งแรงที่เหลือ
• เหมาะกับรูปแบบตัวอย่างหลายตัว✓ สามารถทดสอบบล็อกกลม สี่เหลี่ยม, ตารางเมตร และไม่เรียบร้อยได้
• การควบคุมเซอร์โวในวงจรปิด✓ การควบคุมแรงหรือการขยับความละเอียดสูง เส้นทางการทดสอบที่ซับซ้อนที่สามารถเขียนโปรแกรมได้
• ความยืดหยุ่นแนวตั้งเฉลี่ยของเครื่องตรวจจับหลายตัว- 4 เซ็นเซอร์การขยับตั้ง; โปรแกรมคํานวณค่าเฉลี่ยโดยอัตโนมัติ
• ฟังก์ชันโปรแกรมที่รวย✓ รองรับความเครียดปกติอย่างต่อเนื่อง ความแข็งแบบปกติอย่างต่อเนื่อง การตัดที่เหลือ การทดสอบเพิ่มเติม เป็นต้น
• แหวนตัวอย่างขนาดใหญ่ความสูง 150 mm ID × 150 mm สําหรับการทดสอบตัวอย่างหินขนาดใหญ่

การ เลือก อะไร

เลือกรุ่นขึ้นอยู่กับความต้องการการทดสอบ:

หมายเหตุ: ปฏิทินการทดสอบการตัดที่เหลือและการทดสอบเพิ่มเติมของ BTU-RDDA-50 สําคัญมากสําหรับการศึกษาวิวัฒนาการความแข็งแรงของพื้นผิวข้อควรเลือกรุ่น 50 โดยตรง.

กระแสกระบวนการ

ตัวอย่าง:การทดสอบการตัดหินโดยตรง (ความเครียดปกติคง) โดยใช้BTU- RDSS-30

• การเตรียมตัว
  • เตรียมตัวอย่างหินทรงกระบอก กว้าง 50 mm หรือ 100 mm หรือสี่เหลี่ยม/บาตร/ชิ้นส่วนที่ไม่ปกติ
  • วัดขนาดตัวอย่างและอธิบายลักษณะผิวข้อ (ถ้ามี)

• การติดตั้งตัวอย่าง
  • วางตัวอย่างเข้าไปในวงแหวนตัวอย่างขนาดกลาง 150 มิลลิเมตร โดยใช้อุปกรณ์บิดหรือเครื่องติดตั้งเพื่อรักษามันไว้
  • วางวงแหวนตัวอย่างในกล่องตัด, เชื่อมสับปิสตันการบรรทุกปกติและสับปิสตันการบรรทุกแนวราบ
  • ติดตั้งเซ็นเซอร์การขยับตั้ง 4 ตัว (LVDT) ล้อมรอบด้านบนของตัวอย่าง และติดตั้งเซ็นเซอร์การขยับแนวราบ

• ใช้ความเครียดปกติ
  • กําหนดความเครียดปกติเป้าหมาย (เช่น 2 MPa) ผ่านโปรแกรม
  • ระบบเซอร์โวปกติใช้และรักษาภาระคงที่โดยอัตโนมัติ (กรอบปฏิกิริยาเบียร์เส้นตรงรับประกันแรงยังคงตั้งตั้ง)
  • บันทึกการขยับตั้ง (เฉลี่ย) จนกว่าคง

• กําหนดปารามิเตอร์การตัด
  • เลือกโมดูล ราคาสีดirect shear test
  • กําหนดอัตราการตัด (ตัวอย่างเช่น 1 mm/min หรือการควบคุมการย้าย)
  • กําหนดขีดจํากัดการย้าย (เช่น 10 mm หรือจนเหลือ)
  • เลือกโหมดควบคุม: ปกติคือการควบคุมการขยับ

• เริ่มตัด
  • เริ่มต้นระบบ servo ทะลุเพื่อผลักกล่องตัด
  • ซอฟต์แวร์บันทึกแรงตัดแนวราบ, การย้ายแนวราบ, การย้ายแนวตั้ง (เฉลี่ย 4 ครั้ง) และเวลาในเวลาจริง
  • โครงการแกะเส้นโค้งความเครียด-การย้าย

• สภาพหยุด
  • หยุดโดยอัตโนมัติเมื่อการย้าย shear ที่กําหนดไว้ล่วงหน้าถูกบรรลุหรือหลังจากการลดความเครียด shear ที่สูงสุดอย่างชัดเจน (ความล้มเหลว)

• การแยกแยกและทําความสะอาด
  • ปล่อยแรงปกติ กลากพิสตันแนวราบ และเอาตัวอย่างออก
  • ระบบการเสียสภาพบันทึก (การตัดต่อต่อ, การเสียสภาพเมทริกซ์หิน, ฯลฯ)
  • ทําความสะอาดแหวนตัวอย่างและเซ็นเซอร์

• การประมวลผลข้อมูล
  • ซอฟต์แวร์คํานวณความเครียดตัดสูงสุด
  • สําหรับการทดสอบที่ความเครียดปกติที่แตกต่างกัน, ตราบรรทัด Mohr-Coulomb เพื่อให้ได้ความผูกพันสับสน c และมุมการหด φ.
  • ถ้ามีการตัดเหลือ (BTU-RDDA-50) คํานวณปารามิเตอร์ความแข็งเหลือ
  • สร้างรายงานการทดสอบ

สําหรับการทดสอบการตัดที่เหลือหรือการทดสอบชุด:

• การตัดที่เหลือ: หลังจากการตัดครั้งแรก ย้อนทิศทางหรือทําการตัดหลายครั้งเพื่อได้รับความแข็งแรงที่เหลือ
• การทดสอบเพิ่มเติม: ใช้ความเครียดปกติที่แตกต่างกันในระยะต่อระยะบนตัวอย่างเดียวกัน โดยตัดทุกครั้งเพื่อได้รับจุดข้อมูลหลายจุด (การประหยัดตัวอย่าง)

สรุป:BTU-RDSS-30 และ BTU-RDDA-50 เป็นอุปกรณ์ตัดหินโดยตรงแบบอัตโนมัติเต็ม โดยใช้การควบคุมไฟฟ้าไฮดรอลิกปิดวงจรกรอบปฏิกิริยาสานเส้นตรงรับประกันว่าแรงปกติยังคงตั้งตรงกับระนาบตัดพวกเขาสนับสนุนรูปแบบตัวอย่างหลายแบบ RDSS-30 เหมาะสําหรับการตัดหินโดยตรง (300 kN)ขณะที่ RDDA-50 ให้ความสามารถในการบรรทุกสูงกว่า (500 kN) และรองรับการทดสอบการตัดที่เหลือและการทดสอบเพิ่มเติมการคัดเลือกควรขึ้นอยู่กับความต้องการภาระสูงสุดและความต้องการในการทดสอบแบบที่ทันสมัย มันสามารถนําไปใช้กับกลไกหิน, วิศวกรรมภูมิศาสตร์และการศึกษาอันตรายทางภูมิศาสตร์
