เครื่องทดสอบแรงเฉือนโดยตรงแบบรีโอโลจีแบบสามชั้น

รายละเอียดสินค้า

เครื่องทดสอบแรงเฉือนโดยตรงแบบรีโอโลจีแบบสามชั้นบีทียู-TRA ซีรีส์ (TRA-1 / TRA-2 / TRA-3)

คำอธิบาย

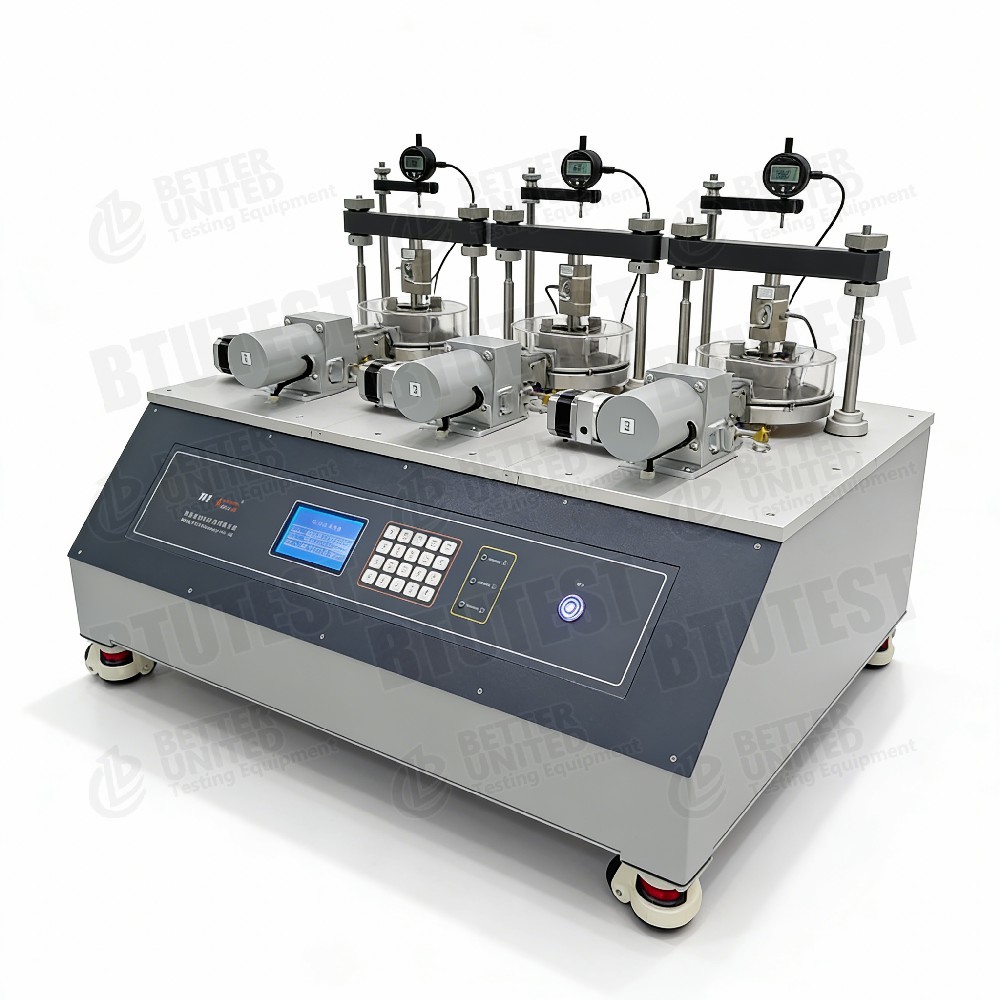

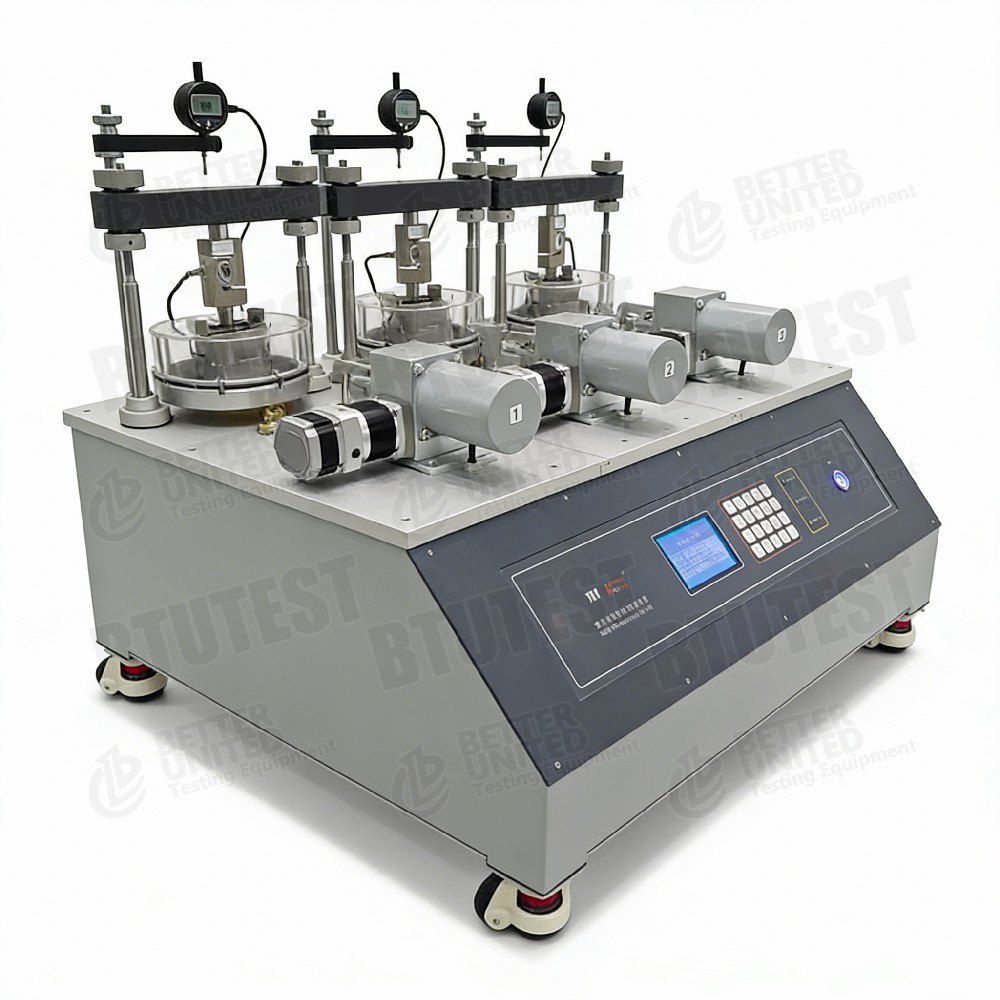

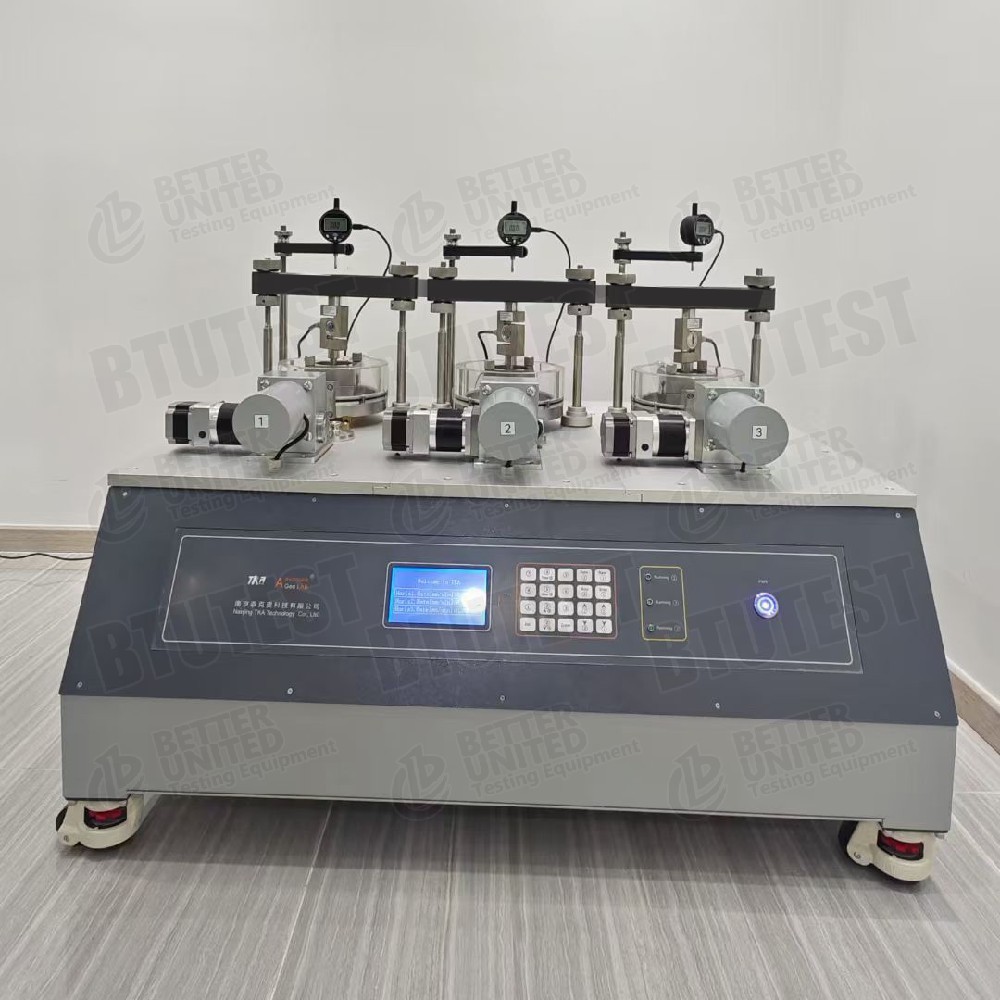

ชุดนี้ประกอบด้วยเครื่องเฉือนตรงแบบรีโอโลจีแบบสามชั้น,รุ่นบีทียู-TRA-1,บีทียู-TRA-2,บีทียู-TRA-3ออกแบบมาเพื่อการทดสอบแรงเฉือนโดยตรงของชิ้นงาน 3 ชิ้นพร้อมกัน โดยมีความเหมาะสมเป็นพิเศษสำหรับการศึกษาทางรีโอโลยี (คืบ) โมเดลทั้งสามรุ่นมีความแตกต่างกันในระดับระบบอัตโนมัติและวิธีการรับข้อมูลเป็นหลัก:

• บีทียู-TRA-1: รุ่นพื้นฐาน จอ LCD ไม่มีการเก็บข้อมูล
• บีทียู-TRA-2: รูปแบบการรับข้อมูลพร้อมระบบบันทึกข้อมูล
• บีทียู-TRA-3: รุ่นอัตโนมัติเต็มรูปแบบ การควบคุมแบบวงปิดแบบเซอร์โว

คุณสมบัติทั่วไป:

• หน่วยสาม (ทดสอบสามตัวอย่างพร้อมกัน)
• ขนาดชิ้นงาน: Φ61.8 × H20 มม. (วงแหวนตัดมาตรฐาน)
• อัตราเฉือน: 0.00001-6 มม./นาที การปรับแบบไม่มีขั้นบันได
• ความเค้นปกติสูงสุด: 0.4 MPa (เหมือนกันทั้งสามรุ่น)
• ความเค้นเฉือนสูงสุด: 0.4 MPa สำหรับ TRA-1; 0.8 MPa สำหรับ TRA-2/3
• โมดูลทดสอบ: แรงเฉือนโดยตรง, แรงเฉือนแบบไซคลิก, แรงเฉือนแบบรีโอโลยี (TRA-2/3 รวมถึงการรวมมาตรฐานด้วย)
• ตัวเลือกการอัพเกรดในภายหลัง: โมดูลควบคุมอุณหภูมิ (0~+90 ℃) และแรงดันสูง (1.6 MPa)

มาตรฐานการทดสอบ (นานาชาติ)

• มาตรฐาน ASTM D3080(การทดสอบแรงเฉือนโดยตรง)
• มาตรฐาน ASTM D7608(แรงตกค้าง – แรงเฉือนแบบลูกสูบ)
• มาตรฐาน ASTM D5321(แรงเฉือนของส่วนต่อประสาน – หลักการที่คล้ายกัน)
• ISO 17892-10(การทดสอบแรงเฉือนโดยตรง)
• บี 1377-7(การทดสอบแรงเฉือนโดยตรง)
• มาตรฐาน ASTM D6519(การทดสอบการคืบ/การไหล – อาจอ้างอิงถึงมาตรฐานการทดสอบการไหลของดิน)

อุปกรณ์นี้มีคุณสมบัติตรงตามข้อกำหนดของมาตรฐานเหล่านี้ในด้านอัตราเฉือน การควบคุมความเค้นปกติ และการวัดการเคลื่อนที่

ข้อมูลจำเพาะ

รายละเอียด

• การออกแบบหน่วยสาม– สามารถตัดชิ้นงานได้ 3 ชิ้นพร้อมกัน (ความเค้นปกติหรือสภาวะที่เหมือนกันต่างกัน) ช่วยเพิ่มประสิทธิภาพได้อย่างมาก
• ช่วงความเครียดปกติต่ำ– สูงสุด 0.4 MPa เหมาะสำหรับดินอ่อน ดินพรุ ดินที่มีน้ำสูง และสภาวะความเครียดต่ำอื่นๆ
• ความแตกต่างของแรงเฉือน– ความเค้นเฉือนสูงสุด TRA-1 0.4 MPa; TRA-2/3 0.8 MPa – อย่างหลังสามารถทดสอบวัสดุที่มีความแข็งแรงสูงกว่าได้
• กำลังโหลดวิธีการ–
  • TRA-1/2: การใส่คันโยก (ตุ้มน้ำหนัก) – เรียบง่าย เชื่อถือได้ แต่ต้องเปลี่ยนน้ำหนักด้วยตนเอง
  • TRA-3: การโหลดแบบลูปปิดของเซอร์โว – การควบคุมความเค้นปกติแบบอัตโนมัติ มีความสามารถในเส้นทางความเค้นที่ซับซ้อน
• การกำหนดค่าเซ็นเซอร์–
  • TRA-1: โหลดเซลล์ 3 ตัว (แรงเฉือนแนวนอนหนึ่งแรงต่อหน่วย? แรงปกติคำนวณจากน้ำหนักคันโยก ไม่มีเซ็นเซอร์) + ดิสเพลสเมนต์เซนเซอร์ 3 ตัว
  • TRA-2/3: โหลดเซลล์ 6 ตัว (ปกติ + แนวนอนต่อยูนิต), ดิสเพลสเมนต์เซนเซอร์ 3 ตัว (แนวนอนหนึ่งตัวต่อยูนิต)
• วิธีการได้มา–
  • TRA-1: เฉพาะจอ LCD, บันทึกด้วยตนเอง
  • TRA-2: เครื่องบันทึกข้อมูลภายนอก, บันทึกอัตโนมัติ
  • TRA-3: เซอร์โววงปิด, การควบคุมอัตโนมัติ + การได้มา
• โมดูลทดสอบ– ทุกรุ่นรองรับแรงเฉือนโดยตรง, แรงเฉือนแบบไซคลิก และแรงเฉือนแบบรีโอโลจี TRA-2/3 ยังรวมถึงการรวมมาตรฐานเพิ่มเติม (การโหลดแบบขั้น)
• แรงเฉือนตรงแบบรีโอโลยี– การทดสอบการคืบคลานระยะยาวเพื่อวัดการกระจัดของแรงเฉือนเมื่อเวลาผ่านไป
• อัพเกรดตัวเลือก–
  • การควบคุมอุณหภูมิ (0~+90°C): สำหรับการศึกษาการเชื่อมต่อแบบคืบคลานของอุณหภูมิ
  • แรงดันสูง (1.6 MPa): เพิ่มความเครียดปกติสูงสุดจาก 0.4 MPa เป็น 1.6 MPa เหมาะสำหรับดินที่มีความแข็งมากขึ้น

แอปพลิเคชัน

• การศึกษาทางรีโอโลยี– ตรวจสอบการเสียรูปตามเวลา (การคืบ) ของดินอ่อน พีท ดินอินทรีย์สูง ฯลฯ
• แรงเฉือนแบบวงกลม– จำลองความแรงที่ลดลงภายใต้แผ่นดินไหว คลื่น หรือการโหลดของการจราจร
• วิศวกรรมดินอ่อน– การทรุดตัวของชั้นล่าง การวิเคราะห์เสถียรภาพทางลาดในระยะยาว
• การทดสอบประสิทธิภาพสูงสามเท่า– การทดสอบแรงเฉือนโดยตรงหรือการคืบพร้อมกันที่ความเค้นปกติที่แตกต่างกันสามค่าเพื่อการกำหนดพารามิเตอร์ความแข็งแรงอย่างรวดเร็ว
• การสาธิตการสอน– เห็นภาพความล้มเหลวของแรงเฉือนและปรากฏการณ์การคืบ
• ผลกระทบของอุณหภูมิ– ด้วยโมดูลควบคุมอุณหภูมิที่เป็นอุปกรณ์เสริม ศึกษาอิทธิพลของอุณหภูมิที่มีต่อกระแสวิทยาของดิน

ข้อดี

• การออกแบบหน่วยสาม– รับชุดข้อมูลสามชุดในการทดสอบครั้งเดียว ซึ่งมีประสิทธิภาพมากกว่าอุปกรณ์หน่วยเดียวถึงสามเท่า
• อัตราเฉือนต่ำมาก– 0.00001 มม./นาที เหมาะสำหรับการทดสอบการคืบระยะยาว
• เส้นทางการอัพเกรดโมดูลาร์– อัปเกรดจากพื้นฐาน (TRA-1) ไปเป็นการรับข้อมูล (TRA-2) หรืออัตโนมัติเต็มรูปแบบ (TRA-3)
• โหมดการทดสอบหลายแบบ– แรงเฉือนตรง, แรงเฉือนแบบไซคลิก, แรงเฉือนตรงแบบรีโอโลยี, การรวมตัว ฯลฯ
• ต่อมาสามารถขยายได้– ตัวเลือกการควบคุมอุณหภูมิและการอัพเกรดแรงดันสูงช่วยเพิ่มความสามารถ
• โหลดคันโยก (TRA-1/2)– เรียบง่าย เชื่อถือได้ ไม่ต้องใช้พลังงาน ต้นทุนต่ำ
• เซอร์โววงปิด (TRA-3)– การควบคุมอัตโนมัติที่มีความแม่นยำสูง เหมาะสำหรับเส้นทางความเครียดที่ซับซ้อน
• การวัดการเคลื่อนที่ที่มีความละเอียดสูง– เหมาะสำหรับการตรวจสอบการเสียรูปของคืบขนาดเล็ก

สิ่งที่ต้องเลือก

เลือกรุ่นตามความต้องการในการทดสอบและงบประมาณ:

หมายเหตุ: ระบบเซอร์โววงปิดของ TRA-3 จะควบคุมความเค้นปกติโดยอัตโนมัติ ซึ่งเป็นประโยชน์อย่างมากในการรักษาความเค้นคงที่ระหว่างการทดสอบการคืบ สำหรับการศึกษาทางรีโอโลยีในระยะยาว แนะนำให้ใช้ TRA-3

การไหลของกระบวนการ

ตัวอย่าง:การทดสอบแรงเฉือนแบบคืบคลานบนดินอ่อน (ความเค้นปกติคงที่) โดยใช้เครื่องทดสอบแรงเฉือนแบบรีโอโลจีแบบอัตโนมัติเต็มรูปแบบ (บีทียู-TRA-3)

• การเตรียมตัวอย่าง
  • ตัดตัวอย่างดินอ่อนที่ไม่ถูกรบกวนหรือขึ้นรูปใหม่สามชิ้นโดยใช้วงแหวนตัด Φ61.8×20 มม.
  • วัดปริมาณน้ำและความหนาแน่นเริ่มต้น อิ่มตัวหากจำเป็น

• การติดตั้งตัวอย่าง
  • วางชิ้นงานทดสอบทั้งสามชิ้นลงในกล่องเฉือนด้านล่างของทั้งสามยูนิต ติดตั้งกล่องด้านบน หินที่มีรูพรุน และแผ่นโหลด
  • วางตำแหน่งชุดกล่องรับแรงเฉือนแบบสามชั้นในกรอบการรับแรงเฉือนโดยตรง
  • เชื่อมต่อแท่งรับน้ำหนักแบบปกติและแนวนอนสำหรับกล่องเฉือนแต่ละกล่อง ติดตั้งดิสเพลสเมนต์เซนเซอร์ (แนวนอนหนึ่งตัวต่อยูนิต และดิสเพลสเมนต์เซนเซอร์แนวตั้งที่เป็นอุปกรณ์เสริม)

• ใช้ความเครียดตามปกติ
  • ในซอฟต์แวร์ ให้ตั้งค่าความเค้นปกติเป้าหมายที่เป็นอิสระสำหรับกล่องเฉือนแต่ละกล่อง (เช่น 50, 100, 200 kPa)
  • ระบบเซอร์โวจะใช้และรักษาความเค้นปกติให้คงที่โดยอัตโนมัติ
  • บันทึกการกระจัดปกติ (การรวมตัว) จนกระทั่งเสถียร (สามารถกำหนดเกณฑ์ความเสถียรได้)

• ตั้งค่าพารามิเตอร์แรงเฉือน
  • เลือกโมดูล "การทดสอบแรงเฉือนโดยตรงแบบรีโอโลยี"
  • ตั้งค่าระดับความเค้นเฉือน (เช่น 70% ของกำลังสูงสุด) หรือตั้งค่าอัตราเฉือน (เช่น 0.0001 มม./นาที สำหรับการคืบ)
  • กำหนดระยะเวลาการทดสอบ (เช่น 72 ชั่วโมง) หรือขีดจำกัดการเคลื่อนที่
  • เลือกโหมดการควบคุม: การควบคุมความเค้น (ความเค้นเฉือนคงที่) สำหรับการคืบ

• เริ่มตัดขน
  • เริ่มระบบเซอร์โวแนวนอนเพื่อใช้ค่าความเค้นเฉือน (หรืออัตรา) ที่ตั้งไว้
  • ซอฟต์แวร์จะบันทึกแรงเฉือนในแนวนอน การเคลื่อนตัวในแนวนอน การเคลื่อนตัวปกติ และเวลาสำหรับกล่องเฉือนแต่ละกล่องแบบเรียลไทม์
  • พล็อตเส้นโค้งคืบ (การเคลื่อนที่ของแรงเฉือนเทียบกับเวลา)

• หยุดสภาพ
  • หยุดโดยอัตโนมัติเมื่อถึงเวลาที่ตั้งไว้หรือขีดจำกัดการเคลื่อนที่

• การถอดประกอบและการทำความสะอาด
  • ปล่อยแรงตามปกติ ดึงลูกสูบแนวนอนออก และนำชิ้นงานทดสอบออก
  • บันทึกโหมดความล้มเหลว ทำความสะอาดกล่องเฉือน

• การประมวลผลข้อมูล
  • ซอฟต์แวร์แสดงเส้นโค้งการคืบ คำนวณอัตราการคืบ ความแรงในระยะยาว ฯลฯ
  • สำหรับการทดสอบแรงเฉือนแบบไซคลิก ให้คำนวณการเสื่อมของโมดูลัส อัตราส่วนการหน่วง ฯลฯ
  • สร้างรายงานการทดสอบ

สำหรับ TRA-1 หรือ TRA-2: :

• TRA-1 ต้องการการอ่านค่าด้วยตนเอง ไม่สามารถพล็อตเส้นโค้งได้โดยอัตโนมัติ
• TRA-2 สามารถรับข้อมูลได้โดยอัตโนมัติ แต่ต้องใช้ความเครียดปกติด้วยตนเองโดยใช้ตุ้มน้ำหนัก ความเค้น/อัตราเฉือนถูกตั้งค่าผ่านตัวควบคุม

สรุป:เครื่องตัดเฉือนโดยตรงแบบรีโอโลจีสามซีรีส์ BTU-TRA มีการกำหนดค่าสามแบบตั้งแต่การโหลดคันโยกแบบแมนนวลไปจนถึงวงปิดเซอร์โวอัตโนมัติเต็มรูปแบบ เหมาะสำหรับการทดสอบแรงเฉือนโดยตรง แรงเฉือนแบบไซคลิก และรีโอโลจี (คืบ) บนดินอ่อน พีท และวัสดุที่คล้ายกัน การออกแบบสามชิ้นช่วยเพิ่มประสิทธิภาพอย่างมาก การเลือกควรขึ้นอยู่กับความต้องการในการรับข้อมูล ระดับการทำงานอัตโนมัติ และงบประมาณ การอัพเกรดในภายหลังรวมถึงการควบคุมอุณหภูมิ (0~90 ℃) และแรงดันสูง (1.6 MPa) เพื่อขยายขอบเขตการใช้งาน
