อุปกรณ์ True Triaxial อัตโนมัติ

รายละเอียดสินค้า

1คําอธิบาย

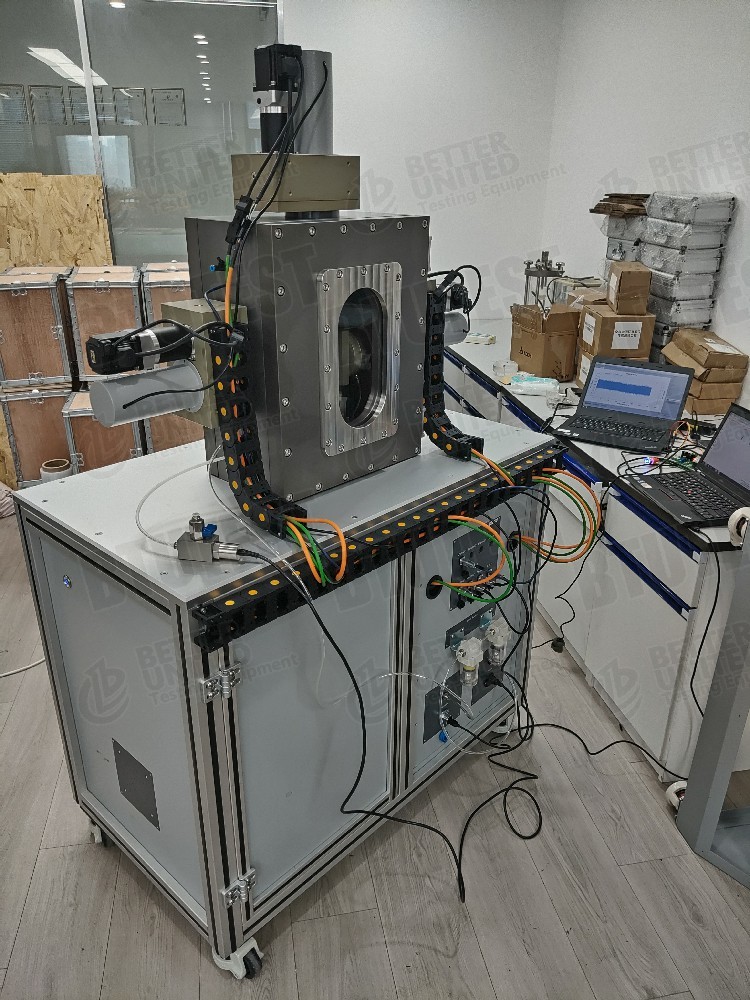

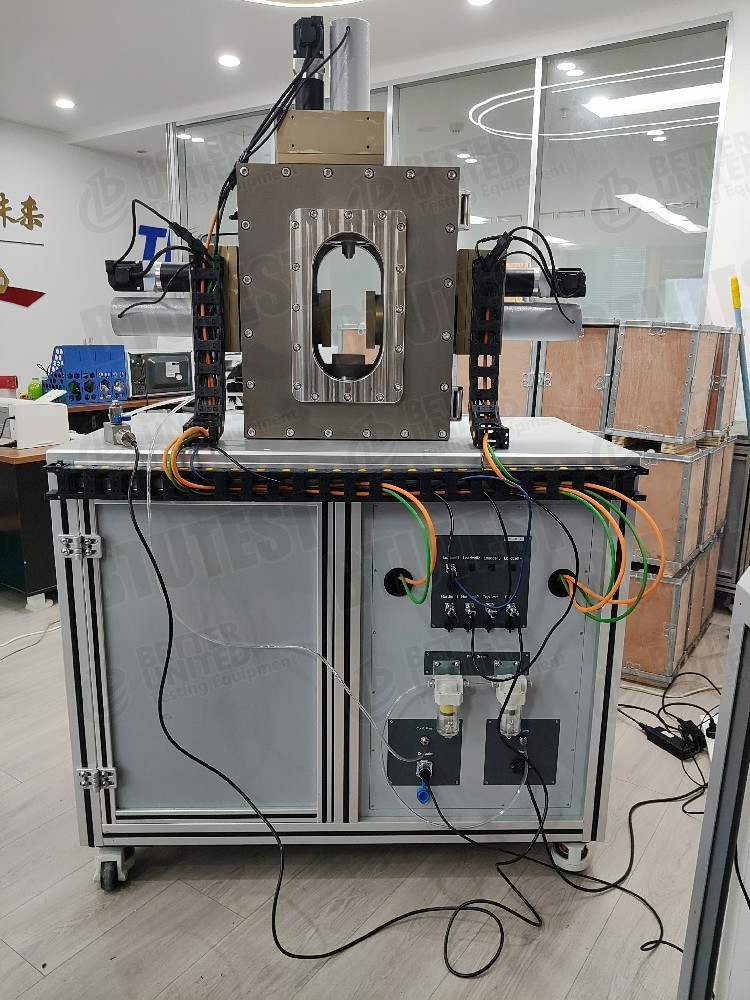

อุปกรณ์ True Triaxial อัตโนมัติอย่างสมบูรณ์แบบ (การเชื่อมต่อหลายสนาม) รุ่น BTU-TTA ซีรีส์เป็นระบบการทดสอบทางภูมิศาสตร์ที่ก้าวหน้าที่สามารถนํามาใช้การควบคุมความเครียดที่อิสระ (แบบเปิดวงจรและแบบปิดวงจร) บนแกนสามแกนที่ตั้งตรงกันของตัวอย่างกลม. มันสนับสนุนการทดสอบสามแกนต่าง ๆ บนทั้งดินที่อิ่มและไม่อิ่ม. โมดูลทางเลือกประกอบด้วยการทดสอบความผ่าน (หัวคงที่), การทดสอบองค์ประกอบ bender (คลื่น P และคลื่น S),และโมดูลควบคุมอุณหภูมิ -30 °C ~ 90 °C, ทําให้สามารถศึกษาพฤติกรรมกลของดินภายใต้สภาพการเชื่อมต่อหลายสนาม (ความเครียด-น้ํา-ความร้อน)

2. มาตรฐานการทดสอบ

อุปกรณ์ Triaxial True แบบอัตโนมัติเต็ม BTU-TTA Series (Multi-field Coupling) ได้ถูกออกแบบและผลิตเพื่อตอบสนองหรือเกินความต้องการล่าสุดของมาตรฐานสากลต่อไปนี้:

• ASTM D7181(การทดสอบการบดสามแกนที่ไม่ระบายน้ํารวม)
• ASTM D4767(การทดสอบความดันสามแกนที่ระบายน้ํารวม)
• ASTM D5084(ความผ่านของดิน, เสมอ / หัวตก)
• ASTM D5298(การทดสอบการดูดดูดสําหรับดินที่ไม่จืด)
• ASTM D8295(การวัดความเร็วคลื่นตัดโดยใช้ธาตุบิด)
• ISO 17892-8(การทดสอบแบบสามแกนที่ไม่ระบายน้ํา)
• ISO 17892-9(การทดสอบสามแกนแบบจักรยาน, หากมี)

3รายละเอียด

4รายละเอียด

ฟังก์ชันหลักที่ระบุในเอกสารนี้คือดังนี้:

• การควบคุมความเครียดแบบอิสระ 3 แกน: การควบคุมความเครียดแบบเปิดวงจรและปิดวงจรบนแต่ละแกนของตัวอย่างกลม (ภาวะความเครียดสามแกนจริง, σ1 ≠ σ2 ≠ σ3)
• การทดสอบสามแกนที่อิ่ม/ไม่อิ่ม: การทดสอบแบบสามแกนแบบทั่วไป (เช่น CU, CD, UU) บนดินที่ไม่จืดหรือจืด
• ความผ่านของหัวคงที่สองทิศทาง (ไม่จําเป็น): การทดสอบความผ่านของหัวคงที่สามารถดําเนินการได้บนสองแกนของตัวอย่างกลม
• ความสามารถในการกระจายผ่านที่ไม่จุกพอ ๆ กับการดูด (ไม่จําเป็น): การทดสอบความผ่านของหัวคงที่ ภายใต้สภาพการดูดที่เท่าเทียมกันบนตัวอย่างที่ไม่เต็มอิ่ม
• การทดสอบองค์ประกอบเบนเดอร์ (ไม่จําเป็น): การวัด P-wave และ S-wave
• โมดูลควบคุมอุณหภูมิ (ไม่จําเป็น): ระยะอุณหภูมิ -30 °C ~ 90 °C สําหรับการเชื่อมต่อหลายสนาม (เครียด-น้ํา-ความร้อน)

5การใช้งาน

• การจําลองพื้นที่ที่สร้างสรรค์ภายใต้เส้นทางความเครียดที่ซับซ้อน (การจําลองภาวะความเครียดสามแกนจริง)
• เครื่องกลของดินที่ไม่จืด (ความแข็งแรงที่ควบคุมด้วยการดูด, การปรับปรุง, ความผ่าน)
• ปัญหาการเชื่อมต่อหลายสาขา: ดินแข็ง (อุณหภูมิต่ํากว่าศูนย์) สภาพแวดล้อมอุณหภูมิสูง การกําจัดขยะนิวเคลียร์
• พฤติกรรมทางเครื่องจักร Anisotropic (การบรรทุกอิสระในสามทิศทาง)
• การวัดโมดูลัสไดนามิก, อัตราความอ่อนแอ, ความเร็วคลื่นตัด (องค์ประกอบบิด)
• การศึกษาระบบความละเอียดของความผ่าน (ความสามารถในการขับเคลื่อนของไฮดรอลิกในทิศทางต่าง ๆ)

6ข้อดี

• การบรรทุกสามแกนที่อิสระอย่างแท้จริง: การควบคุมอิสระของ σ1, σ2, σ3 ทําให้จําลองภาวะความเครียดในสถานที่ที่จริง (เช่น K0 ≠ K1)
• ความสามารถในการเชื่อมต่อหลายสนาม: การควบคุมอุณหภูมิ, ความผ่าน, การควบคุมการดูดดูดที่ไม่จําเป็น ใส่ได้สําหรับการทดสอบทางภูมิศาสตร์ในสภาพแวดล้อมที่ซับซ้อน
• การควบคุมอัตโนมัติเต็ม: การควบคุมแบบอัตโนมัติแบบเปิด/ปิดลุป เพิ่มความแม่นยําและความซ้ําของการทดสอบ
• มีความบูรณาการสูง: ระบบหนึ่งสามารถดําเนินการทดสอบสามแกนที่อิ่ม/ไม่อิ่ม, ความผ่าน, เบนเดอร์เอลเมนต์, การควบคุมอุณหภูมิ, และอื่น ๆ
• ตัวเลือกยืดหยุ่น: ผู้ใช้สามารถเลือกความสามารถผ่าน, อุปกรณ์บอนเดอร์, การควบคุมอุณหภูมิ, ฯลฯ, ตามความต้องการ, ลดต้นทุน.
• ใช้ได้กับดินที่ไม่เต็มอิ่ม: สนับสนุนการทดสอบความสามารถในการผ่านกันได้ในระดับการดูดเท่ากัน และการทดสอบแบบสามแกน เพิ่มขอบเขตการวิจัย

7. สรุปปารามิเตอร์

8จะเลือกอะไร

•BTU- TTA-1/2: เหมาะสําหรับตัวอย่างขนาดเล็ก (70 × 35 × 70 มม.) และการทดสอบพื้นฐานที่มีงบประมาณจํากัด

•BTU- TTA-3/4: เหมาะสําหรับตัวอย่างมาตรฐาน (70×70×140mm) และกรณีที่ต้องการเซ็นเซอร์ใต้น้ําที่ติดตั้ง

•BTU- TTA-5: จําเป็นสําหรับการทดสอบดินที่ไม่จืด (มีการควบคุมความดันอากาศในรู)

•BTU- TTA-7: การวิจัยที่มีความก้าวหน้าที่ต้องการการทดสอบการบรรทุกแบบไดนามิค (5kN/5Hz) หรือการทดสอบองค์ประกอบเบนเดอร์

• การตั้งค่าพื้นฐาน: การควบคุมความเครียดแบบอิสระสามแกน + ฟังก์ชันการทดสอบสามแกนที่อิ่ม/ไม่อิ่ม (เหมาะสําหรับการวิจัยสามแกนที่แท้จริงส่วนใหญ่)
• การศึกษาความละเอียดของความผ่าน: เลือก "การทดสอบความผ่านของหัวแบบคง" บนสองแกน
• ความผ่านของดินที่ไม่จืด: เลือก "การทดสอบความผ่านของหัวแบบคง" ภายใต้สภาพการดูดเท่ากัน
• โมดูลัสไดนามิก / ความเร็วคลื่นตัด: เลือกองค์ประกอบเบนเดอร์ ( P-wave, S-wave)
• การเชื่อมโยงหลายสนาม (ผลกระทบจากอุณหภูมิ): เลือกโมดูลควบคุมอุณหภูมิสําหรับการทดสอบดินแข็งหรืออุณหภูมิสูง
• หลายฟังก์ชันพร้อมกัน: โมดูลแบบเลือกสามารถรวมกันได้ แต่ความเข้ากันควรได้รับการยืนยันจากผู้ผลิต

ผู้ใช้ควรเลือกโมดูลตามเป้าหมายการวิจัย (เช่น ดินที่ไม่จืดหยุ่น, อุณหภูมิ, อานิซอตรอปี้ความผ่าน) และงบประมาณ

9. กระแสกระบวนการ

• การเตรียมตัว: เตรียมตัวอย่างดิน 3 เมตร (เต็มหรือไม่เต็ม) พร้อมการควบคุมการดูดดูด หากจําเป็น
• การติดตั้งตัวอย่าง: วางตัวอย่างไว้ในเซลล์ความดันสามแกนจริง; เชื่อมพิสตันและเซ็นเซอร์การบรรทุก (ความดันโปร์, ความดันจํากัด, การย้าย, ฯลฯ) สําหรับทั้งสามทิศทางหากใช้ธาตุเบนเดอร์ติดตั้งเครื่องปรับอิเล็กทรอนิกส์
• ความสมดุลความอิ่ม / การดูด(หากจําเป็น) ความอิ่มตัวแบบแรงกดกลับ สําหรับดินที่อิ่ม; สําหรับดินที่ไม่อิ่ม ใช้เทคนิคการแปลงแกน เพื่อควบคุมการดูดดูดถึงค่าเป้าหมาย
• การปรับปรุง: ใช้ความเครียดเบื้องต้นในสามทิศทาง (ไอโซโทรปิกหรืออันิโซโทรปิก) บันทึกการเปลี่ยนแปลงระบายน้ํา / ปริมาณ
• ระยะการบรรทุก:
  • การควบคุม σ1, σ2, σ3 อย่างอิสระตามเส้นทางความเครียดที่กําหนดไว้ก่อน (ลุปเปิดหรือลุปปิด)
  • ไม่จําเป็นต้องใช้อัตราความยืดหยุ่นคงที่ หรือการบรรทุกอัตราความยืดหยุ่นคงที่
  • สําหรับการทดสอบความผ่านวัดอัตราการไหลภายใต้ความชันทางไฮดรอลิกคงที่
  • สําหรับการทดสอบที่ควบคุมอุณหภูมิ กําหนดอุณหภูมิเป้าหมายและอนุญาตให้มีความสมดุล
• การเก็บข้อมูล: จดบันทึกความเครียด, ความเครียด, ความดัน pore, การดูด, ความเร็วการไหลผ่าน, อุณหภูมิ, รูปแบบคลื่นของธาตุ benders, เป็นต้น, สําหรับทั้งสามทิศทาง
• การปิดและการลด: หยุดเมื่อความเครียด, ความเครียด, หรือจํานวนของวงจรที่กําหนดไว้ก่อนถูกบรรลุ; ปลดและเอาตัวอย่างออก
• การประมวลผลข้อมูล: ซอฟต์แวร์คํานวณความแตกต่างความเครียดหลัก ความเครียดขนาด, ความเครียดเบี่ยงเบน, ตัวประกอบการผ่าน, ความเร็วคลื่นตัด, ฯลฯ; แผนเส้นทางความเครียด, กุ้งความเครียด-ความเครียดผลิตรายงานการทดสอบ.
