อุปกรณ์สามแกนอัตโนมัติ

รายละเอียดสินค้า

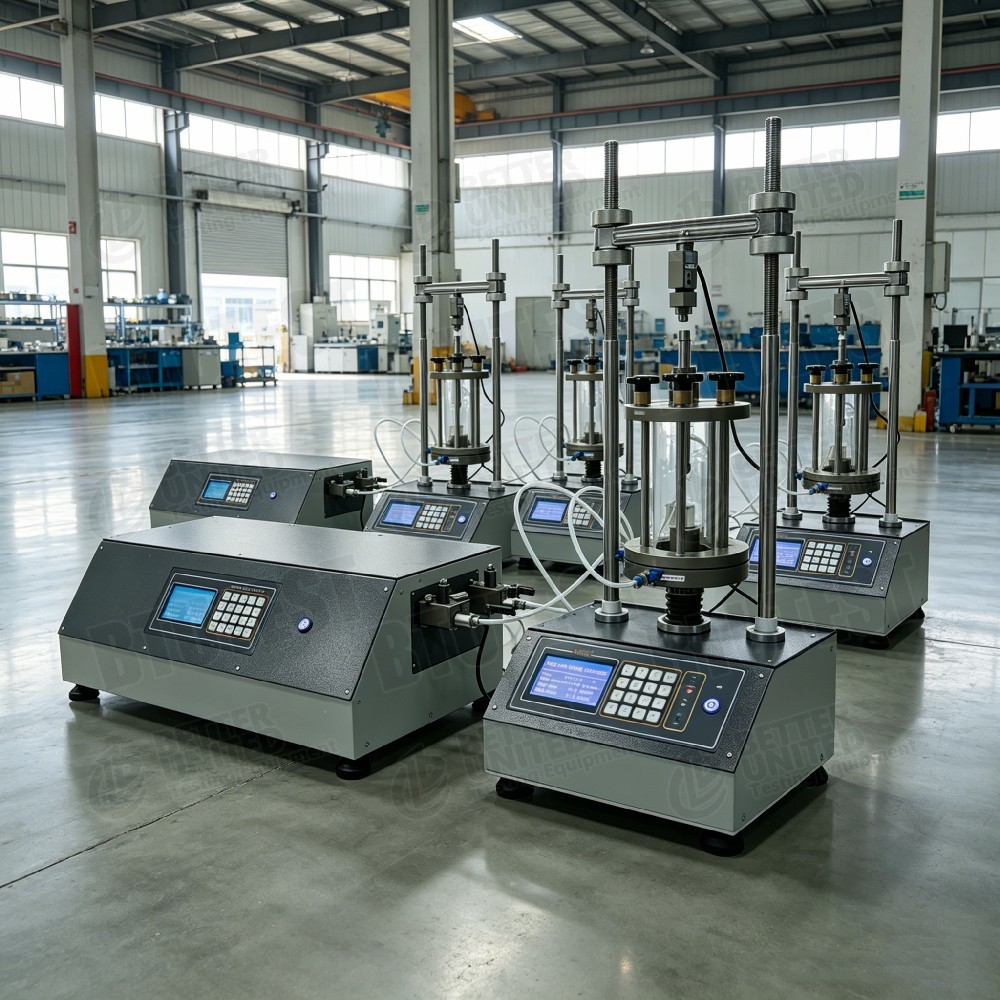

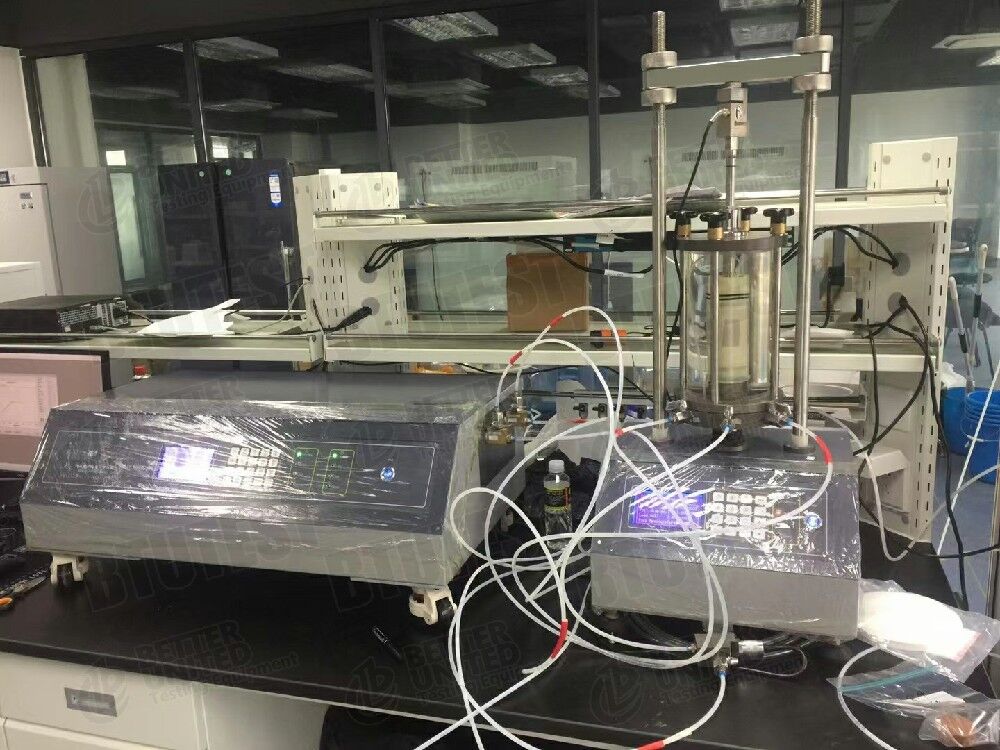

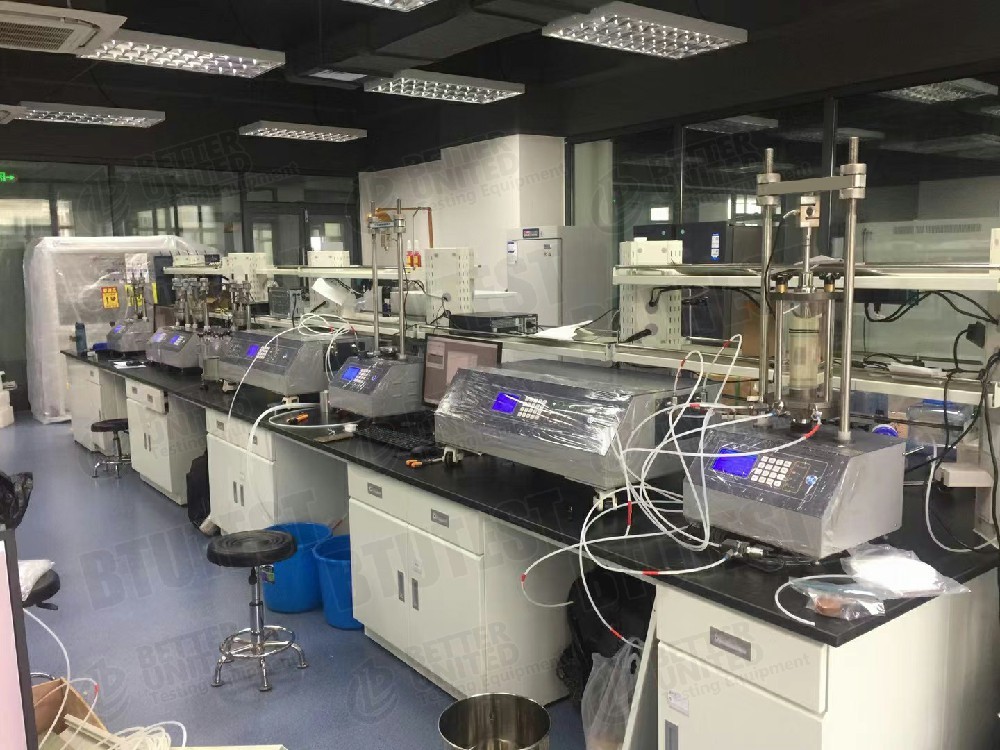

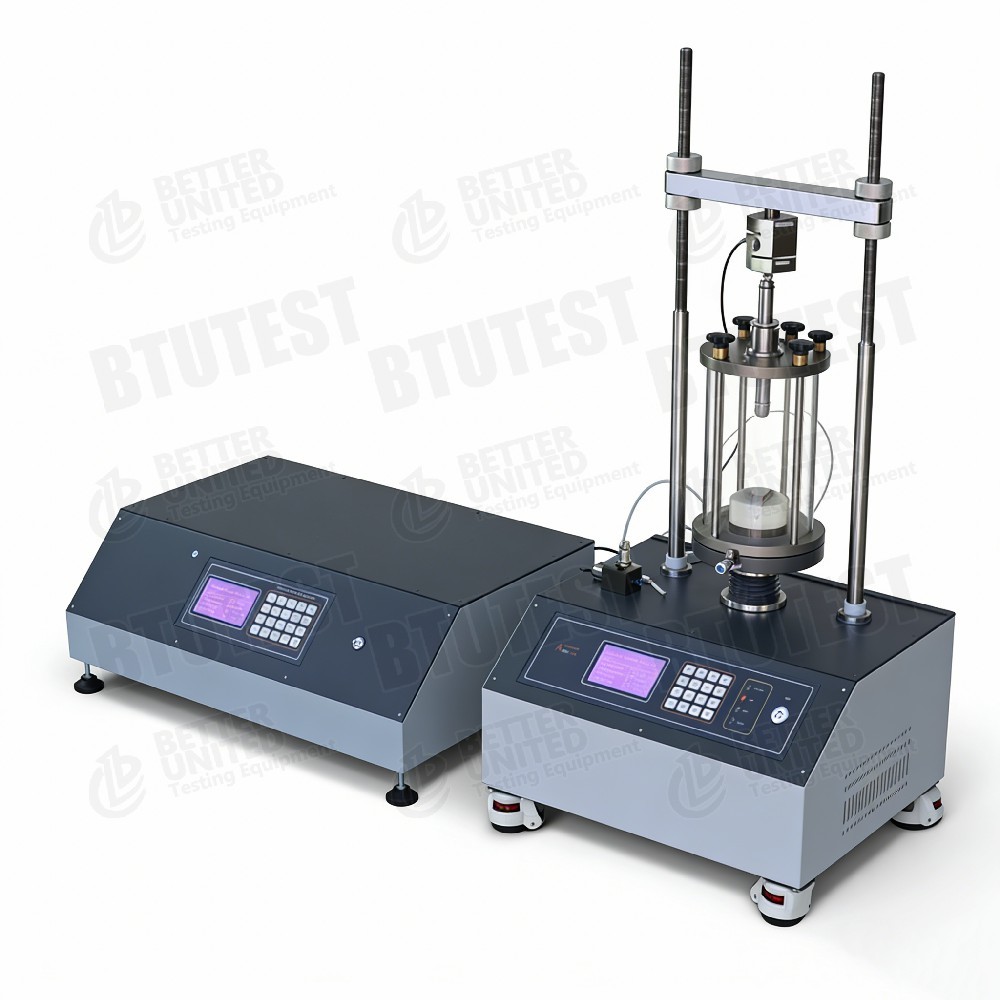

บีทียู-TTS Series เครื่องทดสอบ Triaxial อัตโนมัติเต็มรูปแบบ

คำอธิบาย

• มาสเตอร์โหลดเดอร์
  • โครงสร้างเสาคู่ที่แข็งแกร่ง สเต็ปเปอร์มอเตอร์พร้อมระบบขับเคลื่อนเฟืองตัวหนอน เสียงรบกวนต่ำ และการทำงานที่ราบรื่น
  • การป้องกันขีดจำกัดบน/ล่างในตัวและการป้องกันการโอเวอร์โหลด (หยุดอัตโนมัติเมื่อแรงตามแนวแกนเกินช่วงเซ็นเซอร์)
  • การวัดการกระจัดของแกน: ช่วง 50 มม. (ความแม่นยำ 0.003 มม.) ที่เป็นตัวเลือก หรือช่วง 100 มม. (ความแม่นยำ 0.1% FS)
  • เซ็นเซอร์แรงตามแนวแกน: หลายช่วง 0-10/25/30/50/60/100 kN
  • โหมดควบคุม: อุปกรณ์เสริม – จอแสดงผลกราฟิก LCD พร้อมแผงปุ่มกดเมมเบรน 16 ปุ่ม หรือหน้าจอสัมผัสขนาด 5.7 นิ้ว
  • พอร์ต USB สำหรับเชื่อมต่อคอมพิวเตอร์ สามารถทำงานแบบสแตนด์อโลนหรือเป็นส่วนหนึ่งของระบบสามแกนอัตโนมัติเต็มรูปแบบ

• ตัวควบคุมปริมาตรแรงดัน (PVC)
  • ใช้สำหรับการควบคุมแรงดันที่จำกัดและแรงดันต้านที่แม่นยำ และสำหรับการวัดการเปลี่ยนแปลงปริมาตร
  • ตัวแปลงสัญญาณแรงดันและการวัดปริมาตรในตัว (การนับก้าวของสเต็ปเปอร์มอเตอร์)
  • สามารถใช้แบบสแตนด์อโลนเป็นแหล่งแรงดันคงที่ (แทนที่คอลัมน์ปรอท อากาศอัด ตุ้มน้ำหนักตาย ฯลฯ) หรือเป็นเกจวัดการเปลี่ยนแปลงปริมาตร (ความละเอียด 0.001 มล.)
  • อินเทอร์เฟซ USB สำหรับการควบคุมคอมพิวเตอร์โดยตรง
  • ตัวกลางในการทำงานคือน้ำที่ระบายแล้ว

มาตรฐานการทดสอบ (นานาชาติ)

• มาตรฐาน ASTM D7012(กำลังรับแรงอัดสามแกนของหิน)
• มาตรฐาน ASTM D7181(การทดสอบดินแบบไตรแอกเชียลแบบไม่ระบายแบบรวม)
• มาตรฐาน ASTM D4767(การทดสอบไตรแอกเชียลแบบรวมการระบายน้ำแบบรวมสำหรับดิน)
• มาตรฐาน ASTM D2850(การทดสอบดินแบบไตรแอกเชียลที่ยังไม่ได้ระบายที่ยังไม่ได้รวมกลุ่ม)
• มาตรฐาน ASTM D2166(กำลังอัดไม่จำกัด)
• มาตรฐาน ASTM D5084(การทดสอบการซึมผ่าน, ไม่จำเป็น)
• ISRM แนะนำวิธีการ(การทดสอบหินไตรแอกเชียล)
• ISO 17892-8/-9(การทดสอบสามเหลี่ยมทางธรณีเทคนิค)

ข้อมูลจำเพาะ

โมเดลและพารามิเตอร์ของตัวโหลดหลัก (ตารางที่ 1)

พารามิเตอร์ตัวควบคุมปริมาตรแรงดัน (PVC) (ตารางที่ 2)

• ความแม่นยำของแรงดัน: ±0.1% FS
• ความแม่นยำของปริมาตร: 0.1% ของค่าที่วัดได้
• แผงควบคุมอิสระ: LCD 240×128, แผงปุ่มกดเมมเบรน 16 ปุ่ม, พอร์ต USB
• การป้องกันแรงดันเกินและปริมาตรเกินอัตโนมัติ

ข้อมูลจำเพาะอื่น ๆ

• กำลังไฟของตัวโหลดหลัก: 220‑240V/50Hz หรือ 110V (อุปกรณ์เสริม)
• สภาพแวดล้อมการทำงาน: 0 ~ 40 ℃ ความชื้นสัมพัทธ์ <85% ไม่มีการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง
• แรงดันใช้งานสูงสุดของเซลล์สามแกน: 2 MPa (ตามที่ระบุไว้ในคู่มือนี้ รุ่นอื่นอาจแตกต่างกัน)
• อินเทอร์เฟซ: USB, DIN 4 ขา (โหลดเซลล์ภายนอก/เซ็นเซอร์ความดันรูพรุน)

รายละเอียด

• การออกแบบตัวโหลดหลักแบบรวม– แผงด้านหลังจ่ายไฟ, USB, ขั้วต่อโหลดเซลล์ชนิด S ภายนอก และขั้วต่อเซ็นเซอร์ความดันรูพรุนภายนอก (DIN 4 ขา)
• แผงด้านหน้า– LCD แสดงอัตราปัจจุบัน การกระจัดตามแนวแกน โหลดตามแนวแกน ความดันที่จำกัด ความดันรูพรุน; ปุ่มกด 16 ปุ่มช่วยให้สามารถตั้งค่าอัตรา เริ่ม/หยุด ขึ้น/ลงอย่างรวดเร็ว การตั้งค่าพารามิเตอร์ (เวลา การสอบเทียบอย่างง่าย)
• การวางตำแหน่งที่รวดเร็ว– ช่วยให้เพิ่ม/ลดแผ่นรองโหลดได้อย่างรวดเร็วเพื่อลดเวลาในการติดตั้ง สวิตช์โฮมอัตโนมัติและลิมิตสวิตช์ป้องกันการเดินทางเกิน
• ตัวควบคุมพีวีซี–
  • ระบบฝังตัวอิสระพร้อมจอ LCD และแผงปุ่มกดของตัวเอง
  • สามารถตั้งค่าแรงกดดันเป้าหมายสำหรับการจำกัดและแรงดันต้าน หรือควบคุมการเติม/ว่างเปล่า
  • ตัวควบคุมการจำกัดและแรงดันต้านมีความเป็นอิสระ ทั้งสองมีพอร์ต USB
  • แผงด้านหลังมีช่องเติมน้ำ (ไปยังถังเก็บน้ำ) และทางออก (ไปยังช่องจำกัดเซลล์/พอร์ตแรงดันต้าน)
• เซลล์ไตรแอกเซียล–
  • ฐานมีห้าพอร์ต: สองพอร์ตสำหรับการระบายน้ำด้านล่าง/แรงดันรูพรุน สองพอร์ตสำหรับการระบายน้ำ/แรงดันจำกัด และหนึ่งพอร์ตสำหรับแรงดันด้านหลังด้านบน
  • ด้านบนและด้านล่างยึดด้วยสลักเกลียวตัว T
  • กระบอกแก้วออร์แกนิกใส แรงดันใช้งานสูงสุด 2 MPa
• การติดตั้งตัวอย่าง– คู่มือนี้แสดงขั้นตอนโดยละเอียด 10 ขั้นตอน (การใส่ฟิล์มลาเท็กซ์ การวางชิ้นงานทดสอบ กระดาษกรอง หินที่มีรูพรุน การยึดด้านบนและด้านล่าง แม่พิมพ์แยก การเติมเซลล์ด้วยน้ำที่ระบายออก ฯลฯ)
• การเชื่อมต่อท่อ– ใช้ข้อต่อสวมเร็วขนาด 2 MPa ใส่ท่อไนลอนโดยตรง หากต้องการถอดออก ให้กดปลอกเข้าด้านในแล้วดึงท่อออก
• การเชื่อมต่อไฟฟ้า- ปลั๊กไฟพร้อมกล่องฟิวส์

แอปพลิเคชัน

• การทดสอบแบบสามแกนกลศาสตร์ดินแบบทั่วไป: UU, CU, CD, การรวมตัว, เส้นทางความเครียด ฯลฯ
• การทดสอบแรงอัดแบบสามแกนของหิน (พร้อมตัวอย่างหิน)
• การทดสอบการซึมผ่าน (ต้องใช้โมดูลการซึมผ่านเสริม)
• การทดสอบดินไม่อิ่มตัว (ต้องมีเอกสารแนบไม่อิ่มตัว)
• การทดสอบการคืบ (รองรับอัตราช้ามาก 0.00001 มม./นาที)
• การวิจัยและการสอน: มหาวิทยาลัย สถาบันวิจัย ศูนย์ตรวจสอบคุณภาพ
• สามารถใช้แบบสแตนด์อโลนเป็นแหล่งแรงดันคงที่หรือเกจวัดการเปลี่ยนแปลงปริมาตร

ข้อดี

• การออกแบบโมดูลาร์– ตัวควบคุม Master Loader และ PVC มีความเป็นอิสระ สามารถรวมเข้ากับระบบความจุที่แตกต่างกันหรือใช้แยกกันได้
• การวัดปริมาตรที่มีความแม่นยำสูง– ความละเอียด 0.001 มล. ความแม่นยำ 0.1% เหนือกว่าหลอดเปลี่ยนปริมาตรทั่วไป
• ช่วงอัตราการโหลดกว้าง– 0.00001 ~ 20 มม./นาที (ขึ้นอยู่กับรุ่น) ครอบคลุมการคืบจนถึงการตัดที่รวดเร็ว
• ความจุชิ้นงานขนาดใหญ่– สูงถึง Ø300×600 มม. เหมาะสำหรับดินเนื้อหยาบ หินถม แกนหินที่มีเส้นผ่านศูนย์กลางขนาดใหญ่
• การป้องกันการโอเวอร์โหลด– หยุดอัตโนมัติเมื่อแรงตามแนวแกนเกินช่วงเซ็นเซอร์ การป้องกันแรงดันเกิน/ปริมาตรเกินบน PVC
• สองโหมดการควบคุม– Master Loader ตัวเลือก LCD + ปุ่มกดหรือหน้าจอสัมผัส PVC มีแผงควบคุมอิสระของตัวเอง
• การสื่อสารผ่านยูเอสบี– เชื่อมต่อกับคอมพิวเตอร์ได้ง่ายเพื่อการควบคุมอัตโนมัติเต็มรูปแบบ
• ใช้น้ำที่ขจัดอากาศออก– หลีกเลี่ยงสื่ออันตราย เช่น ปรอท
• ป้องกันการกัดกร่อน– ชิ้นส่วนภายนอกเตาเคลือบฟันหรือชุบโครเมียม

สิ่งที่ต้องเลือก

เลือกรุ่น Master Loader ตามความต้องการ (ดูตารางที่ 1):

ตัวควบคุมปริมาตรความดัน:รุ่นมาตรฐานคือ BTU-PVC-1 (2 MPa / 60 cc) สำหรับแรงดันสูง (เช่น 3 MPa) หรือมีปริมาตรมากขึ้น (เช่น 3000 มล.) จำเป็นต้องสั่งซื้อแบบกำหนดเอง (อ้างอิงจากเอกสาร BTU-TTS-20 ก่อนหน้า)

• พื้นฐานสามแกนเท่านั้น– Master Loader + PVC หนึ่งอัน (จำกัด); แรงดันย้อนกลับอาจเป็นแบบแมนนวลหรือแบบ PVC เพิ่มเติม
• CU/CD ด้วยความอิ่มตัว– แนะนำให้ใช้ PVC คู่ (จำกัด + แรงดันต้าน) พร้อมการวัดการเปลี่ยนแปลงปริมาตร
• ดินไม่อิ่มตัว– ต้องใช้ตัวควบคุมความดันอากาศเพิ่มเติมและจานเซรามิก
• การทดสอบการคืบ– ตรวจสอบให้แน่ใจว่าช่วงอัตรา Master Loader มีความเร็วต่ำมาก
• การควบคุมอุณหภูมิ– ต้องมีโมดูลควบคุมอุณหภูมิเสริม (ไม่ได้อธิบายไว้ในคู่มือนี้ แต่มีอยู่ในซีรีส์นี้)

การไหลของกระบวนการ

ตามส่วนที่ 5 “การติดตั้งชิ้นงาน” ในคู่มือและขั้นตอนการทดสอบแบบสามแกนทั่วไป:

• การตระเตรียม
  • เตรียมชิ้นงานทดสอบ (อิ่มตัวหรือไม่อิ่มตัว) วัดขนาด
  • เตรียมน้ำที่ระบายออก ถังเก็บน้ำ แผ่นเมมเบรน กระดาษกรอง หินที่มีรูพรุน

• การติดตั้งชิ้นงานทดสอบ (10 ขั้นตอน ดูภาพประกอบ 14)
  ก. ใส่เมมเบรนลาเท็กซ์ลงในท่อแม่พิมพ์ หมุนปลายออกด้านนอก ใช้หลอดดูดเพื่อให้เมมเบรนติดกับผนังท่อ
  ข. วางชิ้นงานทดสอบลงในท่อแม่พิมพ์
  ค. วางท่อแม่พิมพ์ (พร้อมชิ้นงานทดสอบ) ไว้บนฐานเซลล์แบบสามแกน โดยมีกระดาษกรองและหินที่มีรูพรุนอยู่ระหว่างฐานและชิ้นงานทดสอบ
  ง. หมุนเมมเบรนลาเท็กซ์ขึ้นและถอดท่อแม่พิมพ์ออก
  จ. ยึดเมมเบรนลาเท็กซ์เข้ากับฐานด้วยหนังยาง
  ฉ. ติดตั้งแม่พิมพ์แยกส่วนรอบๆ ชิ้นงานทดสอบเพื่อป้องกัน
  ก. ด้านบนของชิ้นงานทดสอบ วางกระดาษกรอง หินที่มีรูพรุน และฝาครอบชิ้นงานทดสอบ และยึดด้วยหนังยาง
  ชม. ถอดแม่พิมพ์แยกออก
  ฉัน. ติดตั้งฝาครอบเซลล์แบบโปร่งใส ขันน็อตให้แน่น เติมเซลล์ด้วยน้ำที่ระบายอากาศออก (เปิดช่องระบายอากาศระหว่างการเติม)
  เจ ปิดช่องระบายอากาศและตรวจสอบรอยรั่ว

• เชื่อมต่อท่อและสายเคเบิล
  • เชื่อมต่อช่องจ่าย PVC แบบจำกัดเข้ากับพอร์ตแรงดันจำกัดของเซลล์
  • เชื่อมต่อช่องจ่าย PVC แรงดันต้านเข้ากับพอร์ตแรงดันต้านของเซลล์
  • เชื่อมต่อเซ็นเซอร์ความดันรูพรุนเข้ากับพอร์ตความดันรูพรุนของเซลล์
  • เชื่อมต่อ Master Loader และ PVC เข้ากับคอมพิวเตอร์ผ่าน USB

• การตั้งค่าและทดสอบซอฟต์แวร์(ดูคู่มือซอฟต์แวร์)
  • เริ่มต้นซอฟต์แวร์การทดสอบแบบสามแกน เลือกโมดูลทดสอบ (ความอิ่มตัว การรวมตัว การตัด ฯลฯ)
  • ตั้งค่าพารามิเตอร์ (แรงดันจำกัด แรงดันต้าน อัตราแรงเฉือน เงื่อนไขการหยุด)
  • การดำเนินการอัตโนมัติ: ความอิ่มตัวของแรงดันต้าน → การตรวจสอบค่า B → การรวมตัว → การตัด (การควบคุมความเครียดหรือความเค้น)

• สิ้นสุดการทดสอบ
  • ซอฟต์แวร์จะหยุดและบันทึกข้อมูลโดยอัตโนมัติ
  • คลายการจำกัดและแรงดันต้านด้วยตนเอง
  • เปิดวาล์วระบายน้ำเซลล์ ระบายน้ำ
  • รื้อชิ้นงานทดสอบ ทำความสะอาดเซลล์และท่อ

• การประมวลผลข้อมูล
  • ซอฟต์แวร์สามารถแสดงกราฟเส้นโค้งความเครียด กราฟความดันรูพรุน กราฟการเปลี่ยนแปลงปริมาตร
  • สำหรับการทดสอบที่มีแรงกดดันจำกัดหลายระดับ ให้วาดวงกลม Mohr โดยอัตโนมัติและคำนวณ c, φ จากนั้นสร้างรายงาน

• การซ่อมบำรุง
  • เมื่อไม่ได้ใช้งานเป็นเวลานาน ให้เทน้ำออกจาก PVC
  • หลีกเลี่ยงการกระแทกหน้าจอ LCD และอุปกรณ์เชื่อมต่อแบบเร็ว
  • อย่าใช้แรงดันใช้งานเกินเซลล์ (2 MPa สำหรับรุ่นที่อธิบายในคู่มือนี้)
