เครื่องมือสามแกนเส้นทางความเค้นดินไม่อิ่มตัวอัตโนมัติ

รายละเอียดสินค้า

                                                        เครื่องมือสามแกนเส้นทางความเค้นดินไม่อิ่มตัวอัตโนมัติ

1. คำอธิบาย

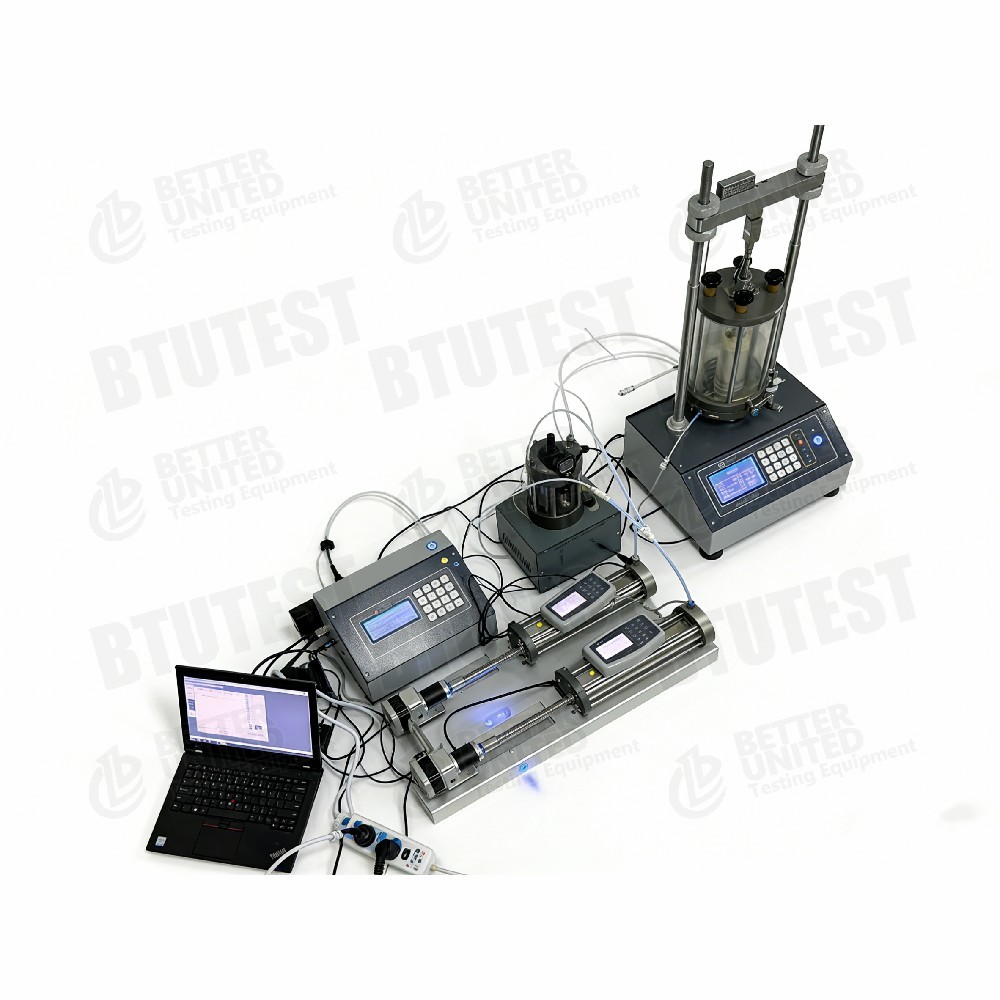

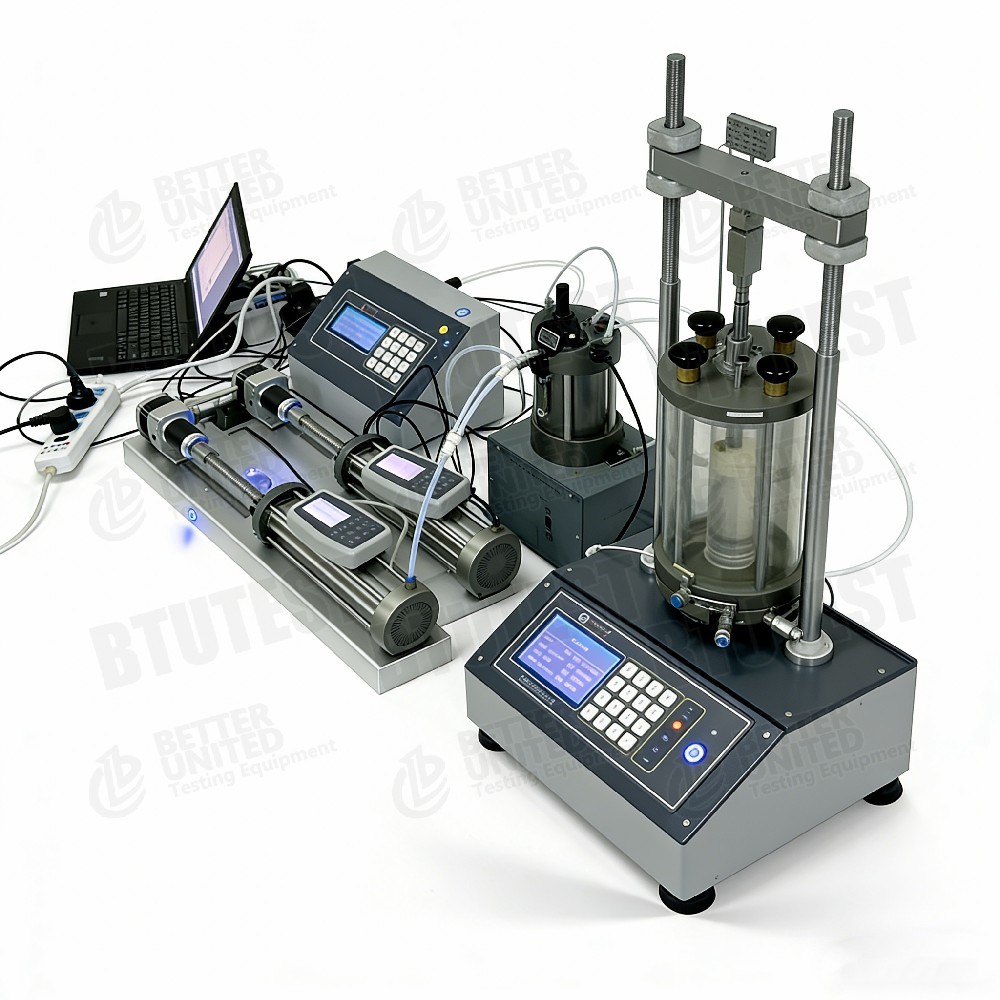

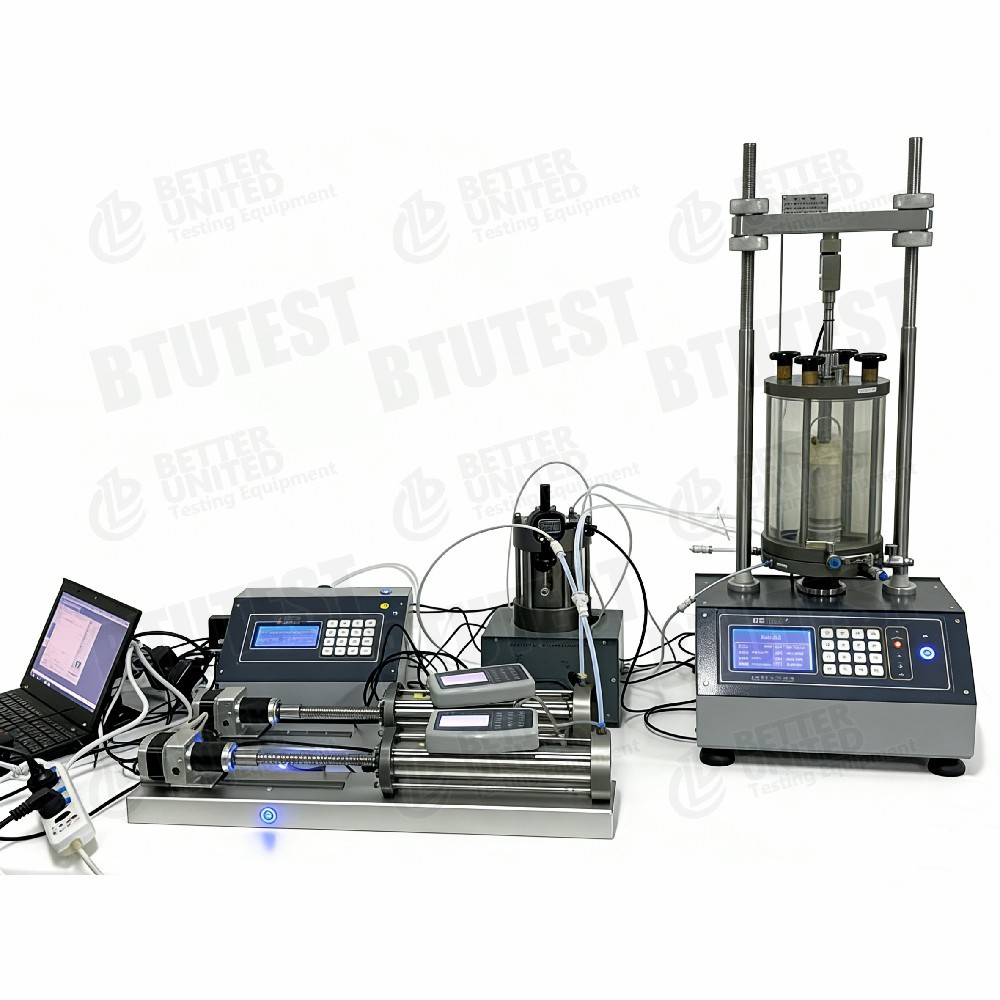

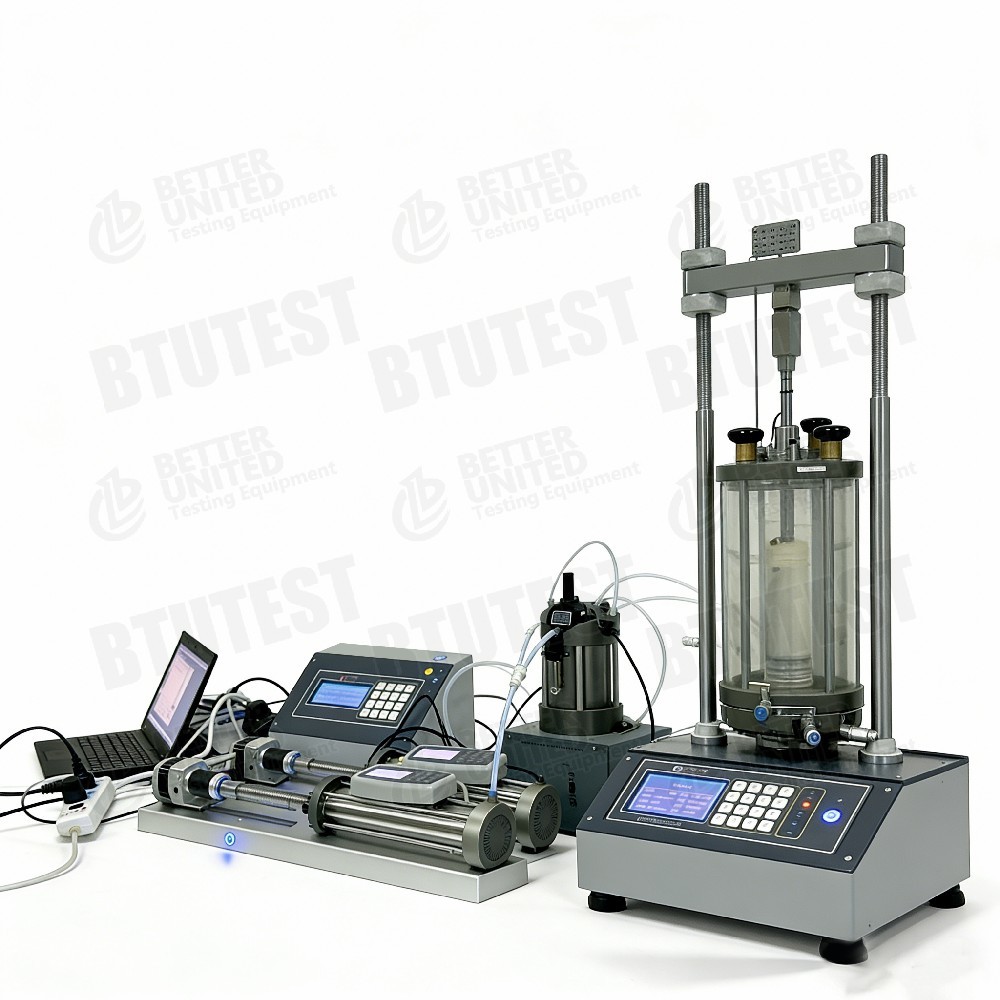

อุปกรณ์นี้คือกอุปกรณ์สามแกนเส้นทางความเค้นดินไม่อิ่มตัวอัตโนมัติ (บีทียู-TTS-U ซีรีส์)ออกแบบมาโดยเฉพาะสำหรับการศึกษาสมบัติเชิงกลของดินไม่อิ่มตัว มันใช้เซลล์แรงดันแบบสองห้องและระบบการวัดการเปลี่ยนแปลงปริมาตรรวมอิสระช่วยให้สามารถควบคุมความดันอากาศในรูพรุน แรงดันน้ำในรูพรุน และความดันของเซลล์ได้อย่างแม่นยำ ดังนั้นจึงช่วยให้สามารถทดสอบดินที่ไม่อิ่มตัวภายใต้เส้นทางความเครียดที่ซับซ้อน อุปกรณ์นี้ยังเข้ากันได้กับโมดูลทดสอบดินอิ่มตัว และสามารถเลือกอัปเกรดด้วยการควบคุมอุณหภูมิและฟังก์ชันการเชื่อมต่อแบบหลายฟิลด์ได้

---


2. มาตรฐานการทดสอบ

• มาตรฐาน ASTM D6836(วิธีทดสอบคุณสมบัติทางไฮดรอลิกและทางกลของดินไม่อิ่มตัว)
• มาตรฐาน ASTM D5298(วิธีกระดาษกรองศักยภาพดิน-น้ำ)
• ซีรี่ส์ ISO 17892(การทดสอบในห้องปฏิบัติการธรณีเทคนิค)
• เอสแอล 237-1999(ข้อกำหนดจีนสำหรับการทดสอบดิน – ส่วนดินไม่อิ่มตัว)
• วิธีการทั่วไปจากงานวิจัยเกี่ยวกับการทดสอบไตรแอกเชียลของดินไม่อิ่มตัว


---


3. ข้อกำหนด (พารามิเตอร์)


ข้อกำหนดทั่วไปอื่น ๆ: :

• ระบบการวัดปริมาตรรวม: อิสระ, การวัดต่อเนื่อง, ไม่จำกัดช่วง
• จานเซรามิก: ค่าอากาศเข้าสูง 500 kPa (นำเข้าจากสหรัฐอเมริกา) ตัวเลือกเสริม 15 บาร์ (~1.5 MPa)
• โมดูลซอฟต์แวร์: การทดสอบดินไม่อิ่มตัว/อิ่มตัว เส้นทางความเครียด กระแสวิทยา ฯลฯ


---


4. รายละเอียด (รายละเอียดทางเทคนิค)

• เซลล์แรงดันแบบห้องคู่: โหลดห้องด้านในและด้านนอกพร้อมกัน ช่วยลดอิทธิพลของการเสียรูปของเซลล์ต่อการวัดการเปลี่ยนแปลงปริมาตร
• ระบบการวัดปริมาตรรวมอิสระ: ไม่ต้องอาศัยการสะสมของตัวควบคุมระดับเสียง ช่วยให้สามารถวัดการเปลี่ยนแปลงปริมาตรได้อย่างต่อเนื่องและแม่นยำ เหมาะอย่างยิ่งสำหรับการทดสอบระยะยาวหรือการเปลี่ยนรูปขนาดใหญ่
• ตัวควบคุมความดัน/ปริมาตร: ความแม่นยำสูง ความจุขนาดใหญ่ สามารถใช้แยกกันสำหรับการโหลดแรงดันและการวัดปริมาตร
• การควบคุมแรงดันอากาศ/น้ำในรูพรุนอิสระ: ช่วยให้สามารถประยุกต์และวัดค่าได้อย่างอิสระ ทำให้สามารถควบคุมการดูดแบบเมตริกได้
• จานเซรามิกที่มีอากาศเข้าสูง: มาตรฐาน 500 กิโลปาสคาล; อุปกรณ์เสริม 15 บาร์ (~1.5 MPa) สำหรับช่วงการดูดที่สูงขึ้น
• ความเร็วในการตัด: สูงสุด 60 มม./นาที (TTS-4U) และต่ำสุด 0.00001 มม./นาที ครอบคลุมการทดสอบตั้งแต่การตัดเฉือนอย่างรวดเร็วไปจนถึงรีโอโลจี
• ความสามารถในการอัปเกรด: สามารถอัพเกรดเป็นอุปกรณ์สามแกนดินไม่อิ่มตัวที่มีแรงดันเท่ากันในการซึมผ่านแบบสองทิศทาง เช่นเดียวกับการควบคุมอุณหภูมิและระบบเชื่อมต่อหลายสนาม


---


5. การสมัคร

• การวิจัยกลศาสตร์ดินไม่อิ่มตัว: เช่น ดินร่วน ดินร่วน ดินเหลือ ดินอัดแน่น
• การวิเคราะห์เสถียรภาพทางลาด: ความแรงเปลี่ยนแปลงภายใต้การแทรกซึมของน้ำฝน
• ระบบฝังกลบและซับใน: ลักษณะไฮดรอลิกไม่อิ่มตัว
• งานดินชั้นล่างและงานดินอัดแน่น: อิทธิพลของการเปลี่ยนแปลงความชื้นที่มีต่อความสามารถในการรับน้ำหนักของแบริ่ง
• วัสดุบัฟเฟอร์สำหรับที่เก็บขยะนิวเคลียร์: เช่น เบนโทไนท์ในการกำจัดกากกัมมันตภาพรังสีระดับสูง
• การเปลี่ยนแปลงสภาพภูมิอากาศและวิศวกรรมธรณีเทคนิค: ผลกระทบของวงจรการทำให้แห้ง-การทำให้เปียกต่อพฤติกรรมทางกลของดิน


---


6. ข้อดี

• อัตโนมัติอย่างแท้จริง: การควบคุมอัตโนมัติเต็มรูปแบบสำหรับการทดสอบดินไม่อิ่มตัว ช่วยลดข้อผิดพลาดของมนุษย์
• ห้องคู่ + การวัดการเปลี่ยนแปลงปริมาตรอิสระ: ความแม่นยำในการเปลี่ยนแปลงปริมาตรสูง ไม่ได้รับผลกระทบจากความยืดหยุ่นของเซลล์แรงดัน
• ช่วงแรงดันและความเร็วกว้าง: ปรับให้เข้ากับวัสดุดินไม่อิ่มตัวต่างๆ และข้อกำหนดในการทดสอบ
• การออกแบบโมดูลาร์: อัพเกรดเป็นแบบซึมผ่านได้, ควบคุมอุณหภูมิ, ข้อต่อหลายช่อง – ขยายได้สูง
• เข้ากันได้กับการทดสอบดินอิ่มตัว: อุปกรณ์หนึ่งตอบสนองความต้องการในการทดสอบดินทั้งแบบอิ่มตัวและไม่อิ่มตัว
• จานเซรามิกนำเข้า: ค่าทางเข้าอากาศสูง ประสิทธิภาพที่มั่นคงและเชื่อถือได้


---

8. สิ่งที่ควรเลือก (คู่มือการเลือก)


---


9. ผังกระบวนการ


อิงตามขั้นตอนการทดสอบแบบสามแกนของดินไม่อิ่มตัวทั่วไปและคุณลักษณะของอุปกรณ์นี้:


• การเตรียมตัวอย่าง→ เตรียมตัวอย่างดินไม่อิ่มตัวให้ได้ขนาด (เช่น Ø61.8×H125 มม.) ติดตั้งแผ่นเซรามิกและทำให้เปียกโชก
• การติดตั้งและการปิดผนึก→ วางชิ้นงานทดสอบในเซลล์แรงดันแบบห้องคู่ เชื่อมต่อน้ำในรูพรุนและเส้นแรงดันอากาศในรูพรุน
• ความสมดุลของการดูด→ ใช้การดูดเมทริกซ์เป้าหมายโดยใช้เทคนิคการแปลแกน (ความดันอากาศ > แรงดันน้ำ) รอความสมดุล
• ขั้นตอนการรวมบัญชี (ไม่บังคับ)→ ใช้แรงกดเซลล์สุทธิ การเปลี่ยนแปลงปริมาณการบันทึกและปริมาณการระบาย/หมดแรง
• เส้นทางความเครียดหรือระยะการตัด: :
  • เส้นทางความเครียดคงที่ (การดูดคงที่)
  • การตัดความเครียดอย่างต่อเนื่อง (โหมด CU, CD)
  • เส้นทางการเปลี่ยนแปลงการดูด (เช่น การทดสอบการทำให้เปียก)
  • รีโอโลจีหรือการโหลดแบบไซคลิกความถี่ต่ำ (โมดูลเสริม)
• การได้มาซึ่งข้อมูล→ บันทึกแรงตามแนวแกน การกระจัด แรงดันน้ำในรูพรุน ความดันอากาศในรูพรุน การเปลี่ยนแปลงปริมาตรทั้งหมด ความดันของเซลล์
• หลังการประมวลผล→ พล็อตซองจดหมายความล้มเหลวของดินไม่อิ่มตัว (ขึ้นอยู่กับการดูด) เส้นโค้งความเค้น-ความเครียด เส้นโค้งการเปลี่ยนแปลงปริมาตร ฯลฯ
• ขั้นตอนการอัพเกรดเพิ่มเติม: การควบคุมอุณหภูมิ การซึมผ่านได้ การเชื่อมต่อแบบหลายฟิลด์ – ดำเนินการตามโมดูลที่เกี่ยวข้อง
