เครื่องมือสามแกนเส้นทางความเครียดบิชอป

รายละเอียดสินค้า

เส้นทางความเครียด Bishop ทรีเอชเชียล

1คําอธิบาย

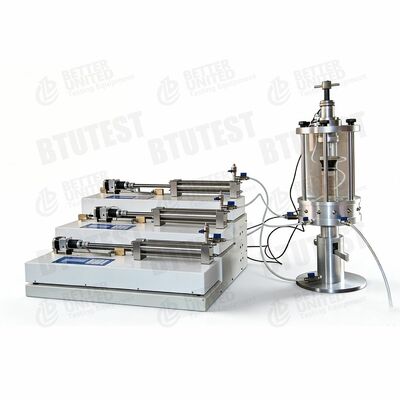

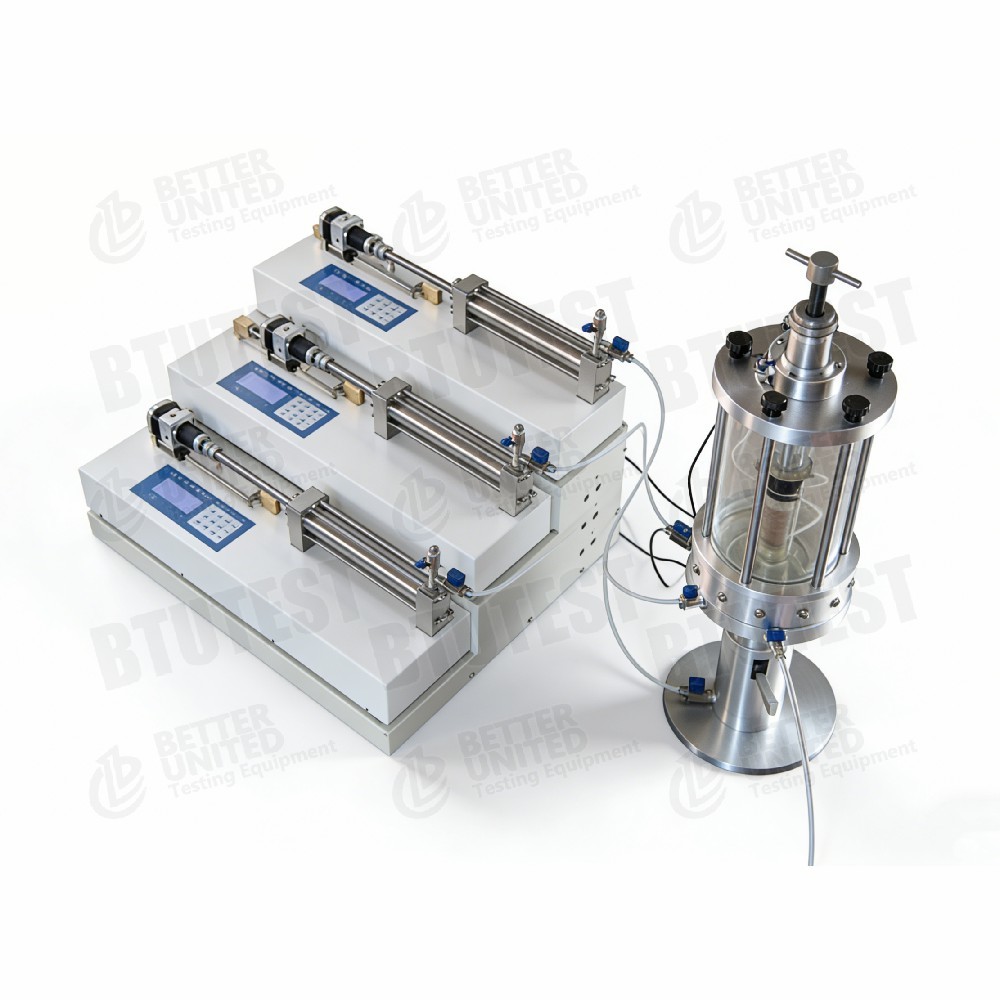

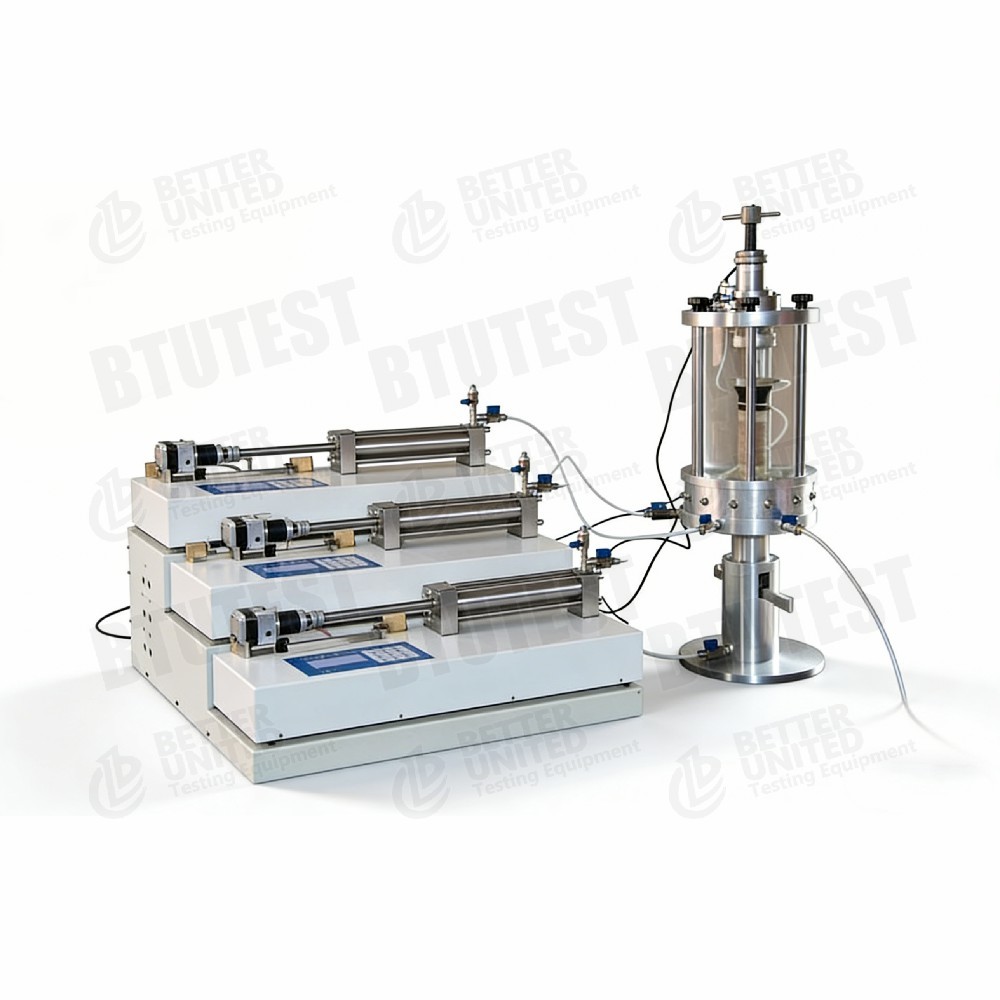

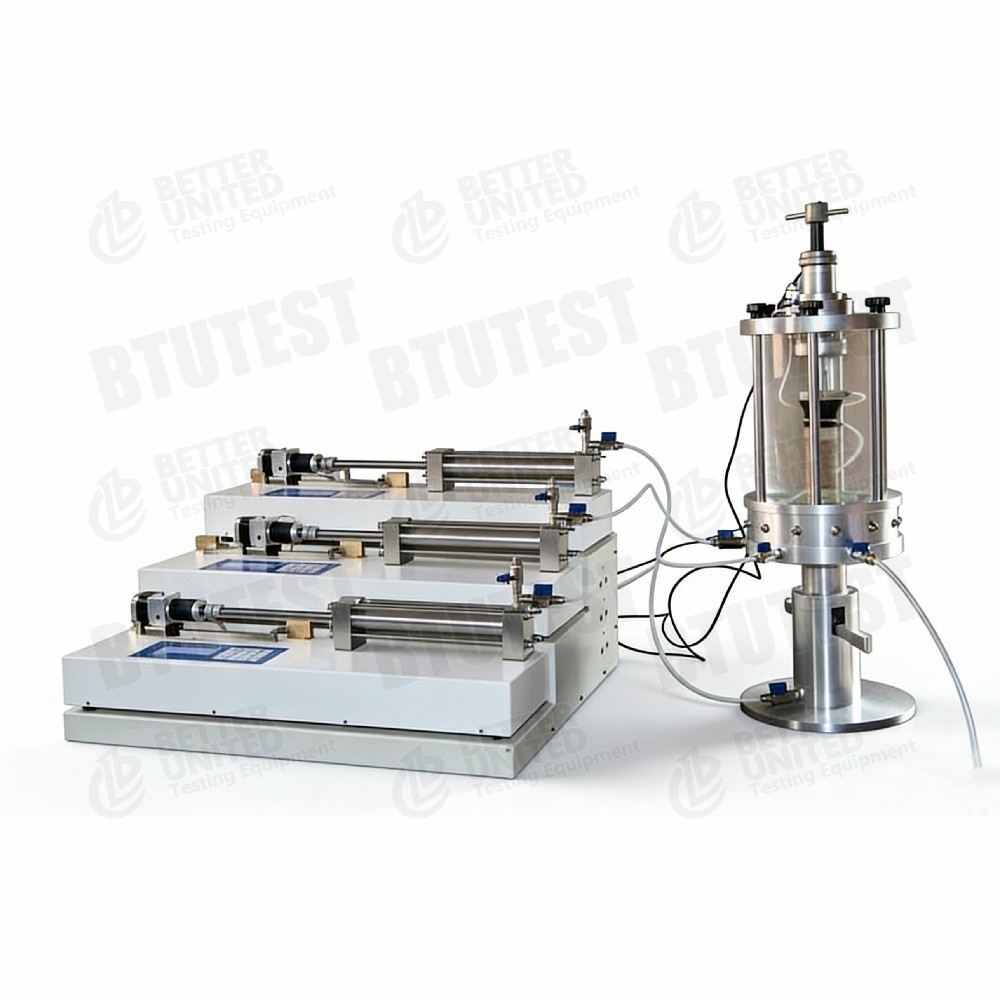

อุปกรณ์นี้เป็นอุปกรณ์ Bishop Stress Path Triaxial (BTU- TTS-5S), ออกแบบขึ้นอยู่กับเซลล์ความดันเส้นทางความเครียดประเภทของบิชอป. มันถูกใช้โดยเฉพาะสําหรับการศึกษาคุณสมบัติทางกลของดินจืดภายใต้เส้นทางความเครียดที่ซับซ้อน.ระบบมีเซลล์ภาระดําน้ําความแม่นยําสูง, เครื่องตรวจจับการเคลื่อนที่ LVDT, หน่วยรับข้อมูลหลายช่อง และเครื่องควบคุมความดัน/ปริมาณเสียงหลายตัวทําให้การควบคุมแบบอัตโนมัติเต็มที่จากการเจริญและการปรับปรุงเพื่อการตัดเส้นทางความเครียดโปรแกรมนี้รวมถึงโมดูลที่ก้าวหน้า เช่น เส้นทางความเครียดเชิงเส้น (p-q หรือ s-t, มี 6 รูปแบบ), การบรรทุกระยะความถี่ต่ํา, และการรวม k0

2. มาตรฐานการทดสอบ

• ASTM D7181(การทดสอบการบดสามแกนที่ระบายน้ํารวม)
• ASTM D4767(การทดสอบการบดสามแกนที่ไม่ระบายน้ํารวม)
• ASTM D2850(การทดสอบการบดสามแกนที่ไม่รวมกันและไม่ระบายน้ํา)
• BS 1377(มาตรฐานอังกฤษสําหรับการทดสอบดิน)
• SL 237-1999(รายละเอียดของจีนสําหรับการทดสอบดิน)

3.รายละเอียด (พารามิเตอร์)

4รายละเอียด (รายละเอียดทางเทคนิค)

• เซลล์ความดันเส้นทางความเครียด Bishop: การออกแบบแบบ Bishop เหมาะสําหรับการทดสอบดินจืด; ความดันเซลล์สูงสุด 2000 kPa, แรงแกน 10 kN
• เซลล์แบรนด์แบบดําน้ํา: ติดตั้งภายในเซลล์ความดันเพื่อหลีกเลี่ยงการขัดแย้งของพิสตัน ความแม่นยําสูงถึง ± 0.05% FS ระยะเลือก 5kN หรือ 10kN
• เครื่องตรวจจับการเคลื่อนที่ LVDT: แบรนด์อังกฤษ ความแม่นยํา ± 0.15% FS ระยะ 50 มิลลิเมตร เหมาะสําหรับการวัดการปรับปรุงตัวอย่างแบบปกติ
• เครื่องควบคุมเสียงอิสระ 3 เครื่อง:
  • ความดันแกน: 3MPa / 250cc
  • ความดันกลับ: 2MPa / 250cc
  • ความดันเซลล์: 2MPa / 250cc

สามารถควบคุมความดันเซลล์ ความดันกลับ และความดันแกนได้อย่างอิสระและแม่นยํา รวมถึงการวัดการเปลี่ยนแปลงปริมาณ

• หน่วยเก็บข้อมูล: 10 ช่องทาง, รองรับสัญญาณดิจิตอล 2 ช่อง (เช่น LVDT, เซลล์ภาระ) และสัญญาณแอนลาจ 8 ช่อง (เช่น ความดันโปร์, การเปลี่ยนแปลงปริมาณเสียง); ความละเอียด 16 บิต
• โมดูลเส้นทางความเครียด: ให้บริการ 6 ประเภทของเส้นทางความตึงเครียด (รูปแบบ p-q หรือ s-t); เส้นทางที่กําหนดเองสามารถกําหนดได้
• โมดูลหมุนสี่ระดับความถี่ต่ํา: สนับสนุนการแบ่งอัตราต่ออัตราความถี่ต่ํา ภายใต้โหมดการควบคุมอัตราการแบ่งอัตรา, เพื่อจําลองการแบ่งอัตราการแบ่งอัตราการแบ่งอัตราการแบ่งอัตราการแบ่งอัตราการแบ่งอัตรา
• โมดูล k0: สามารถ k0 การปรับปรุงและการผลักดันการบวม

5การใช้งาน

• การศึกษาเส้นทางความเครียดบนดินที่อิ่ม: ซิมูเลอร์การเปลี่ยนแปลงความเครียดระหว่างการขุด, เติม, ถอน และกรณีวิศวกรรมปฏิบัติอื่น ๆ
• การปรับระดับพาราเมตรแบบประกอบ: ตัวอย่างเช่น รูปแบบแคม-คลี, รูปแบบดันแคน-แชง
• วิศวกรรมรากฐานและชัน: คุณลักษณะความแข็งแรงและความบิดเบือนภายใต้เส้นทางความเครียดที่แตกต่างกัน
• การทดสอบความหนักแบบหมุน: การตอบสนองของดินภายใต้รถไฟใต้ดินหรือการจราจร (โมดูลหมุนเวียนความถี่ต่ํา)
• k0 การทดสอบการรวม: กําหนดสัดส่วนความดันด้านข้างของดินที่พัก
• ห้องปฏิบัติการการสอนและวิจัย: การทดสอบเครื่องจักรดินที่พัฒนา

6ข้อดี

• เซลล์ความดันแบบบิชอป: ปรับปรุงให้เหมาะสมกับเส้นทางความเครียดของดินที่อิ่ม, ลดความผิดพลาด
• เซลล์ภาระแบบดําน้ําความแม่นยําสูง: วัดแรงฝนตัวอย่างโดยตรง โดยหลีกเลี่ยงการขัดแย้งของพิสตัน
• เครื่องควบคุมเสียงอิสระ 3 เครื่อง: การควบคุมความดันเซลล์, ความดันกลับ, และความดันแกนอย่างอิสระ การวัดการเปลี่ยนแปลงปริมาตรการที่แม่นยํา
• โมดูลโปรแกรมที่รวย: ครอบคลุมเส้นทางความเครียดแบบสามแกนแบบปกติไปสู่ความเครียดแบบสูง, ช่วงคลื่นความถี่ต่ํา, การรวม k0
• การปรับปรุงประหยัด: พลังแกน 10kN ความดันเซลล์ 2000kPa yeter สําหรับความต้องการในการทดสอบดินที่อิ่มมากที่สุด
• การปรับปรุงแบบโมดูล: รูปแบบเส้นทางความตึงเครียดเพิ่มเติมหรือฟังก์ชันการบรรทุกแบบหมุนเวียนสามารถเพิ่มขึ้นตามความต้องการ

7อะไรที่จะเลือก (คู่มือการเลือก)

8. กระแสกระบวนการ

• การเตรียมตัว→ เตรียมตัวอย่างดินเจริญ Ø39.1 มิลลิเมตรหรือ 50 มิลลิเมตร
• เซลล์ความดันติดตั้ง→ ติดตั้งตัวอย่าง, เซลล์ภาระดําน้ํา, LVDT; เชื่อมต่อเซลล์ / หลัง / เส้นความดัน
• ระยะความชุ่มชื่น→ ความอิ่มความดันกลับและ B-ตรวจสอบเพื่อตรวจสอบระดับการอิ่ม
• ขั้นตอนการประกอบ (ไม่จําเป็น)→ การประกอบแบบไอโซโทรปิก หรือการประกอบแบบ k0
• ขั้นตอนการตัดหรือเส้นทางความเครียด:
  • การตัดหาง CD/CU/UU แบบปกติ
  • เส้นทางความเครียดเส้น (p-q หรือ s-t, 6 รูปแบบ)
  • การบรรทุกแบบหมุนเวียนความถี่ต่ํา (ต้องการโมดูลบรรทุกที่ก้าวหน้า)
• การเก็บข้อมูล→ DAQ 10 ช่องพร้อมกันบันทึกแรงแกน, การย้าย, ความดัน pore, การเปลี่ยนแปลงปริมาณ, ความดันเซลล์, ความดันกลับ
• หลังการแปรรูป→ ซอฟต์แวร์สร้างแผนภูมิเส้นทางความตึงเครียด, กุ้งความตึงเครียด, เส้นทางความตึงเครียดที่มีประสิทธิภาพ, เคลือบความล้มเหลว, ฯลฯ
• การออกรายงาน→ สร้างตารางและเส้นโค้งที่ตรงกับมาตรฐานโดยอัตโนมัติ; รองรับการพิมพ์และการส่งออก
