อุปกรณ์ Triaxis แบบคืบแบบควบคุมอุณหภูมิแบบ Triple-Unit อัตโนมัติ

รายละเอียดสินค้า

                                             อุปกรณ์ Triaxis แบบคืบแบบควบคุมอุณหภูมิแบบ Triple-Unit อัตโนมัติ

1. คำอธิบาย

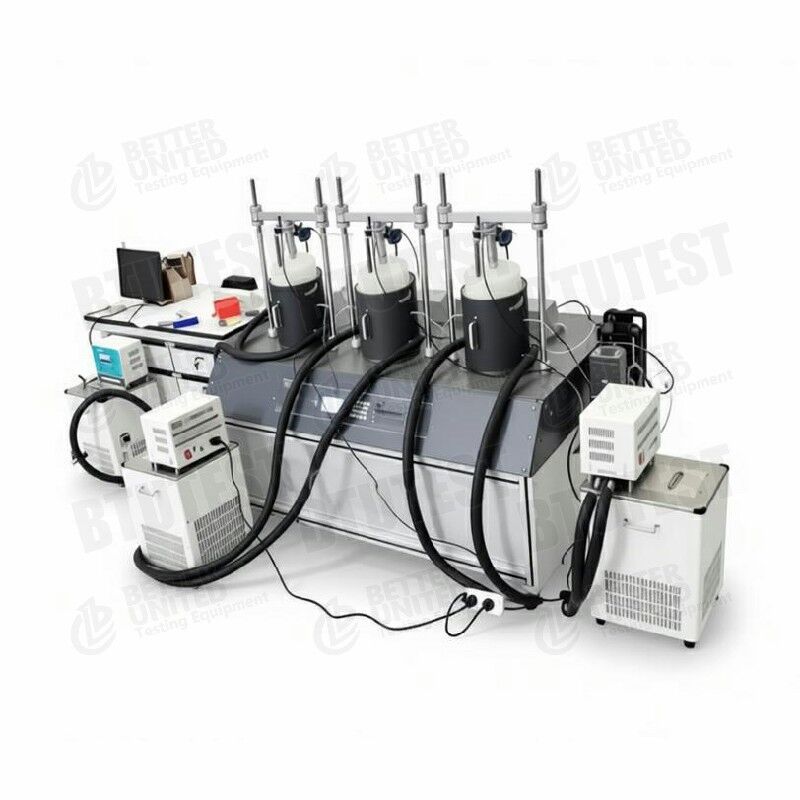

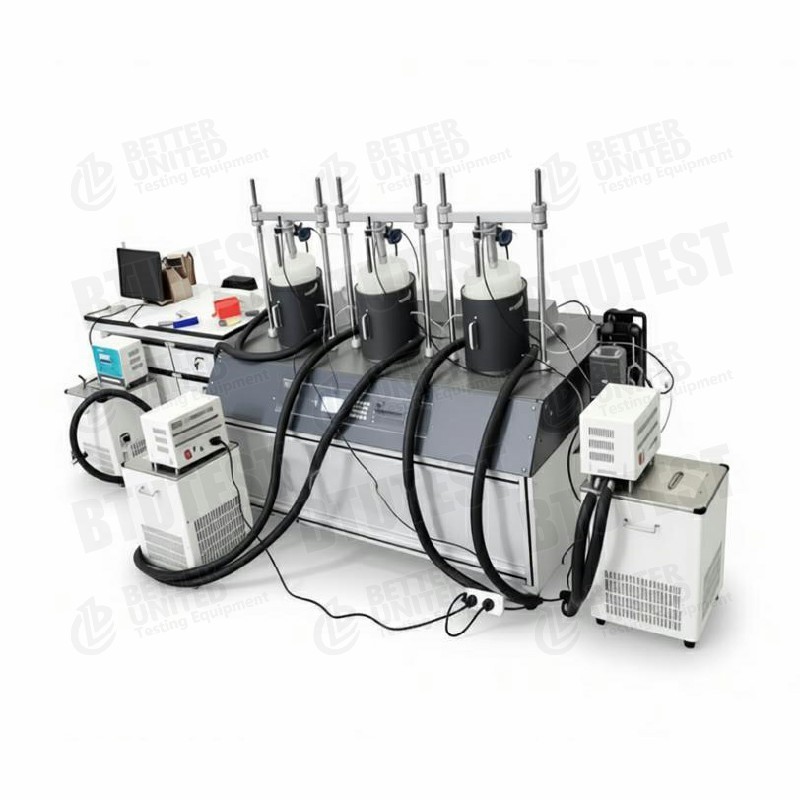

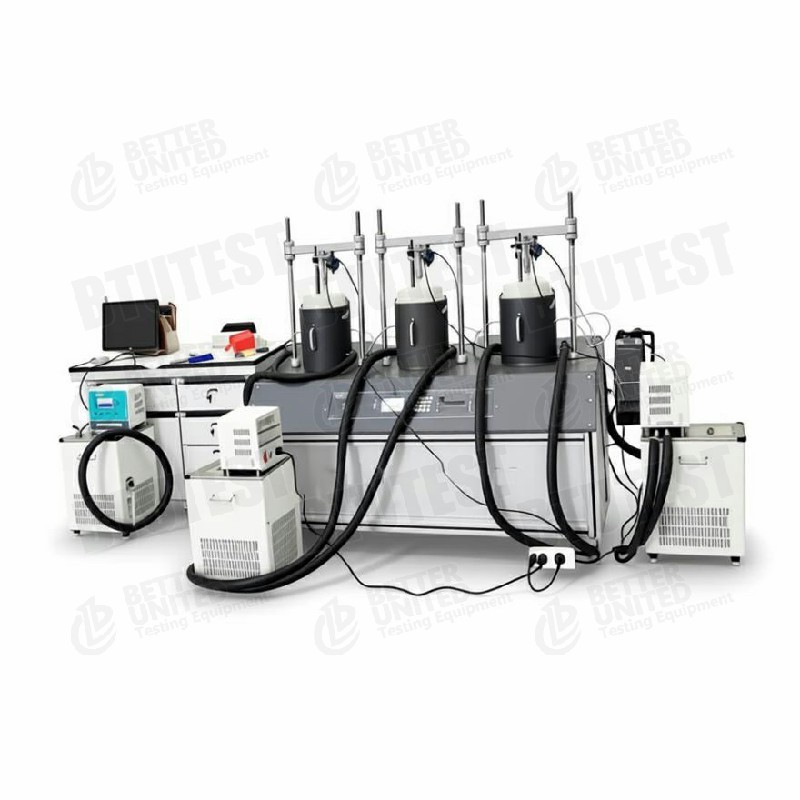

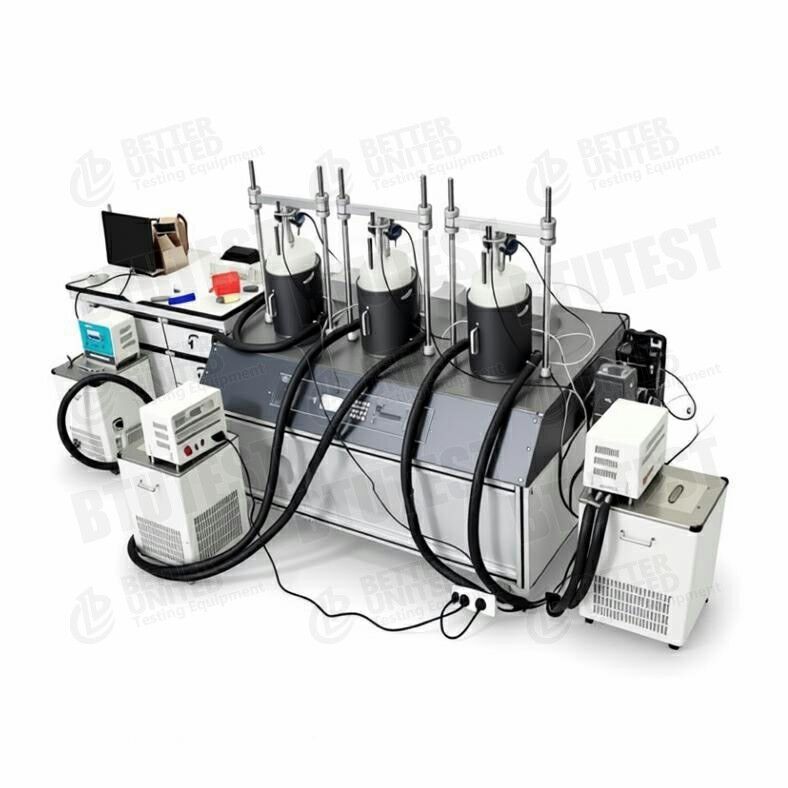

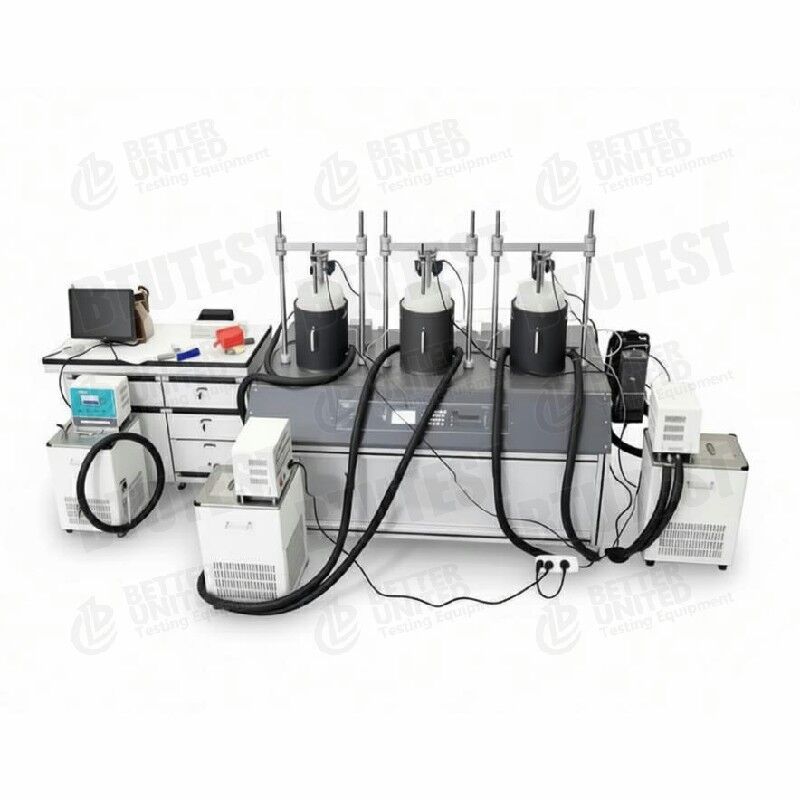

อุปกรณ์นี้คือกอุปกรณ์ Triaxial Creep แบบควบคุมอุณหภูมิแบบ Triple-Unit อัตโนมัติเต็มรูปแบบ (บีทียู-TCA-3T). เป็นระบบทดสอบทางธรณีเทคนิคขั้นสูงที่บูรณาการการควบคุมอุณหภูมิ การตัดเฉือนแบบสามแกน และการทดสอบการคืบ. มันใช้เซลล์แรงดันควบคุมอุณหภูมิแบบห้องคู่และควบคุมอุณหภูมิได้อย่างแม่นยำตั้งแต่ -30°C ถึง +100°C ด้วยทั้งสองแบบควบคุมความเครียดและควบคุมความเครียดโหมดการทำงาน ระบบประกอบด้วยหน่วยการทดสอบอิสระสามหน่วย (สามหน่วย) ที่ช่วยให้ทำการทดสอบชิ้นงานหลายชิ้นพร้อมกันสำหรับการทดสอบการคืบหรือการทดสอบแบบสามแกน ซอฟต์แวร์นี้ครอบคลุมถึงไตรแอกเชียลทั่วไป, การรวม k0, เส้นทางความเครียด และคืบสามแกนทำให้เหมาะสำหรับการศึกษาการเสียรูปในระยะยาวและการศึกษาเกี่ยวกับอุณหภูมิ

---

2. มาตรฐานการทดสอบ

• มาตรฐาน ASTM D7181(การทดสอบแรงอัดสามแกนระบายแบบรวม)
• มาตรฐาน ASTM D4767(การทดสอบแรงอัดแบบไตรแอกเชียลแบบ Undrained แบบรวม)
• มาตรฐาน ASTM D2850(การทดสอบแรงอัดแบบไตรแอกเชียลแบบ Undrained ที่ไม่มีการระบาย)
• มาตรฐาน ASTM D7078(วิธีทดสอบการคืบคลาน)
• บี 1377(มาตรฐานอังกฤษสำหรับการทดสอบดิน)
• เอสแอล 237-1999(ข้อกำหนดจีนสำหรับการทดสอบดิน)

การควบคุมอุณหภูมิและการคืบคลานอาจเป็นไปตามข้อกำหนดการวิจัยที่เกี่ยวข้องหรือขั้นตอนที่กำหนดเอง

---

3. ข้อกำหนด (พารามิเตอร์)

โมดูลซอฟต์แวร์: การเก็บข้อมูล, ความอิ่มตัวของแรงดันย้อนกลับ, UU, CU, CD, การรวม k0, เส้นทางความเครียด, การคืบแบบสามแกน

---

4. รายละเอียด (รายละเอียดทางเทคนิค)

• เซลล์แรงดันควบคุมอุณหภูมิแบบห้องคู่: การออกแบบห้องคู่พร้อมของเหลวควบคุมอุณหภูมิหมุนเวียน ลดการรบกวนกับความดันของเซลล์และการวัดการเปลี่ยนแปลงปริมาตร
• เซ็นเซอร์วัดอุณหภูมิฝังอยู่ที่ฐานของชิ้นงานทดสอบ: วัดอุณหภูมิภายในจริงของชิ้นงานทดสอบมากกว่าอุณหภูมิโดยรอบ ด้วยความแม่นยำ ±0.1°C
• ช่วงการควบคุมอุณหภูมิที่กว้าง: -30°C ~ +100°° ครอบคลุมดินแช่แข็ง ธรณีเทคนิคอุณหภูมิสูง กองพลังงาน ฯลฯ
• ระบบการโหลดที่มีความแม่นยำสูง: ความเร็วเฉือนต่ำเพียง 0.00001 มม./นาที เหมาะสำหรับการทดสอบการคืบในระยะยาว แรงตามแนวแกนสูงสุด 30 kN.
• โหมดการควบคุมแบบคู่: รองรับทั้งสองอย่างควบคุมความเครียด(การตัดเฉือนอัตราคงที่) และควบคุมความเครียด(การใช้งานโหลดคงที่) - โหมดหลังจำเป็นสำหรับการทดสอบการคืบ
• การวัดการเปลี่ยนแปลงการระบายน้ำ/ปริมาตรที่มีความละเอียดสูง: ความละเอียด 0.001 มล. ความจุ ≥200 มล. เหมาะสำหรับการตรวจจับการเปลี่ยนแปลงของปริมาตรเล็กน้อยระหว่างการคืบคลานในระยะยาว
• โครงสร้างสามหน่วย: เซลล์แรงดันอิสระสามเซลล์และแกนโหลด ช่วยให้สามารถทดสอบชิ้นงานที่แตกต่างกันสามชิ้นพร้อมกัน (สภาวะเดียวกันหรือต่างกัน) ช่วยเพิ่มประสิทธิภาพการทดสอบได้อย่างมาก

---

5. การสมัคร

• การศึกษาการทรุดตัวของดินอ่อนในระยะยาว: จำลองพฤติกรรมการคืบของดินอ่อนภายใต้แรงกระทำคงที่
• ดินเยือกแข็งและวิศวกรรมพื้นที่เย็น: ลักษณะการคืบและความแข็งแรงที่อุณหภูมิต่ำกว่าศูนย์ (-30°C)
• กองพลังงานและปั๊มความร้อนจากแหล่งพื้นดิน: ผลกระทบของวัฏจักรอุณหภูมิต่อการคืบคลานของดินรอบๆ เสาเข็ม
• แหล่งเก็บขยะนิวเคลียร์: การเสียรูปในระยะยาวของวัสดุบัฟเฟอร์ภายใต้ข้อต่อความเค้นอุณหภูมิ
• เขื่อนและเขื่อนที่มีน้ำขังสูง: การทำนายการเสียรูปภายใต้การรับน้ำหนักในระยะยาว
• การสอบเทียบพารามิเตอร์โมเดลแบบรัฐธรรมนูญ: การกำหนดพารามิเตอร์สำหรับแบบจำลองการคืบและรีโอโลยี
• การสอนและการวิจัย: การทดสอบควบคู่ความเครียด-อุณหภูมิ-เวลาที่ซับซ้อน

---

6. ข้อดี

• ช่วงการควบคุมอุณหภูมิที่กว้าง(-30°C ~ +100°C): ครอบคลุมดินแช่แข็ง อุณหภูมิสูง และสภาวะอุณหภูมิแวดล้อม
• การวัดอุณหภูมิชิ้นงานจริง: เซ็นเซอร์ฝังอยู่ที่ฐานของชิ้นงานทดสอบเพื่อการควบคุมอุณหภูมิที่แม่นยำยิ่งขึ้น
• โหมดการควบคุมแบบคู่(ความเครียด + ความเค้น): ตรงตามข้อกำหนดทั้งแบบคืบและแบบสามแกนทั่วไป
• ความสามารถในการตัดความเร็วต่ำเป็นพิเศษ: 0.00001 มม./นาที เหมาะสำหรับการไหลในระยะยาว
• การระบายน้ำ/การเปลี่ยนแปลงปริมาตรที่มีความละเอียดสูง: 0.001 มล. เหมาะสำหรับการตรวจจับการเปลี่ยนแปลงที่มีปริมาตรน้อย
• หน่วยทดสอบอิสระสามหน่วย: 3 ระบบควบคุมอย่างอิสระ ประสิทธิภาพสูง เหมาะสำหรับการทดสอบเปรียบเทียบ
• ซอฟต์แวร์แบบแยกส่วน: รวมโมดูลขั้นสูง เช่น k0 เส้นทางความเครียด และคืบ
• สออฟแวร์: สะดวก

---

8. สิ่งที่ควรเลือก (คู่มือการเลือก)

---

9. ผังกระบวนการ

• การเตรียมตัวอย่าง→ เตรียมตัวอย่างดินอิ่มตัว/ไม่อิ่มตัวขนาด Ø39.1มม.×80มม. หรือ Ø61.8มม.×125มม.
• เมานต์เซลล์แรงดัน→ ติดตั้งชิ้นงานทดสอบในเซลล์แรงดันควบคุมอุณหภูมิแบบห้องคู่ เชื่อมต่อแรงดันของเซลล์ แรงดันต้าน และเส้นแรงดันรูขุมขน ฝังเซ็นเซอร์อุณหภูมิไว้ที่ฐาน
• ตั้งอุณหภูมิ→ ตั้งอุณหภูมิเป้าหมาย (เช่น -20°C, +5°C, +60°C) รอให้อุณหภูมิคงที่ (ความแม่นยำ ±0.1°C)
• ความอิ่มตัวและการรวมตัว→ ความอิ่มตัวของแรงดันต้าน → B-check → การรวมไอโซทรอปิกหรือการรวม k0 (ทางเลือก)
• ระยะคืบคลาน (ควบคุมความเครียด)→ ใช้ความเค้นตามแนวแกนคงที่ (หรือแรงกดของเซลล์คงที่/ความเค้นเบี่ยงเบน) บันทึกการเสียรูปของแกนและการเปลี่ยนแปลงปริมาตรเมื่อเวลาผ่านไป
• ขั้นตอนการตัด (ควบคุมความเครียด ไม่จำเป็น)→ หลังจากการคืบ ให้เฉือนด้วยอัตราคงที่จนถึงความล้มเหลว กำหนดความแข็งแรงที่เหลือ
• การได้มาซึ่งข้อมูล→ การตรวจสอบระยะยาว (ชั่วโมงถึงเดือน): แรง/ความเค้นตามแนวแกน การกระจัด/ความเครียด การเปลี่ยนแปลงปริมาตร การระบายน้ำ ความดันรูพรุน อุณหภูมิ
• การทดสอบหลายชิ้นงานแบบขนาน→ ระบบสามยูนิตสามารถทำการทดสอบการคืบบนชิ้นงานที่แตกต่างกันสามชิ้นภายใต้สภาวะอุณหภูมิ/ความเครียดที่แตกต่างกันไปพร้อมๆ กัน
• หลังการประมวลผล→ กราฟกราฟการคืบของพล็อต (ความเครียดเทียบกับเวลา) กราฟความเค้น-ความเครียดแบบไอโซโครนัส กราฟอัตราการคืบ ฯลฯ กำหนดพารามิเตอร์การคืบ (เช่น อัตราคืบรอง เกณฑ์ความล้มเหลวของการคืบ)
• รายงานผลลัพธ์→ สร้างตารางทดสอบและเส้นโค้งโดยอัตโนมัติ รองรับการส่งออกและการพิมพ์
