เครื่องตัดเฉือนโดยตรง

คำอธิบาย



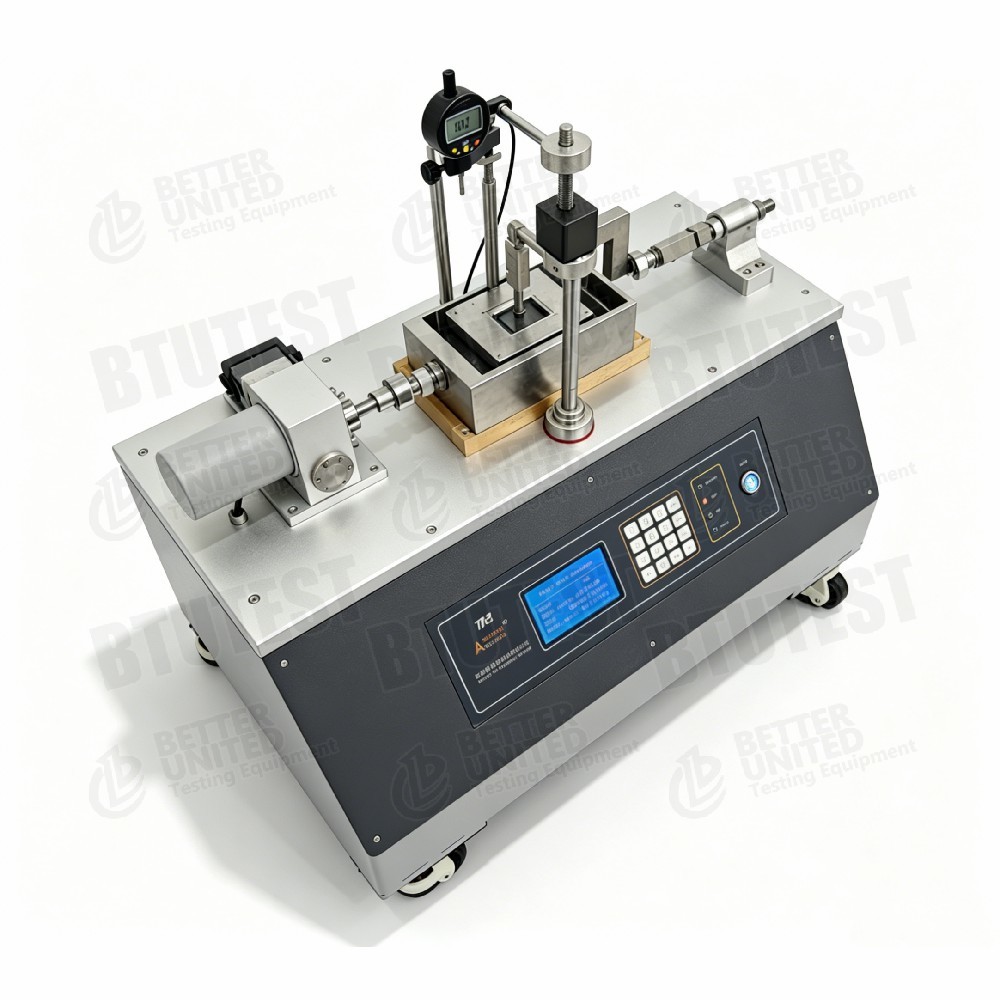

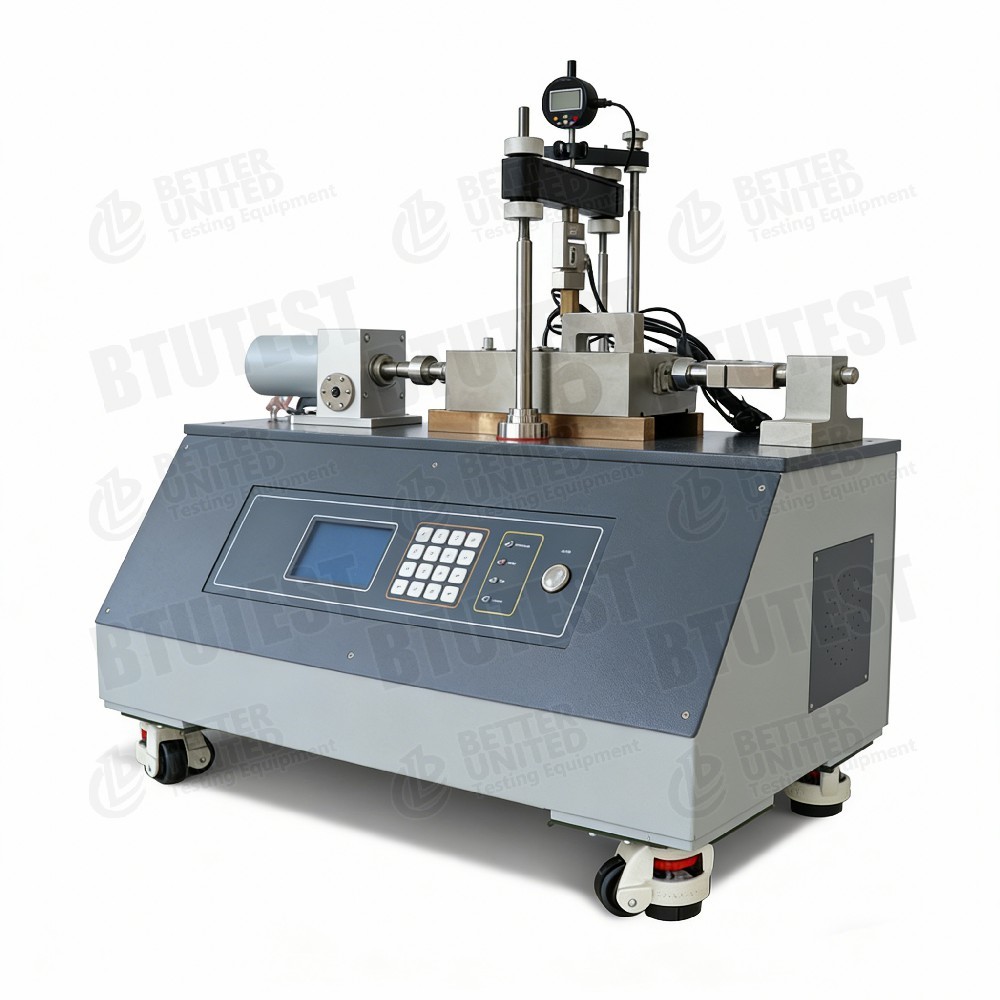

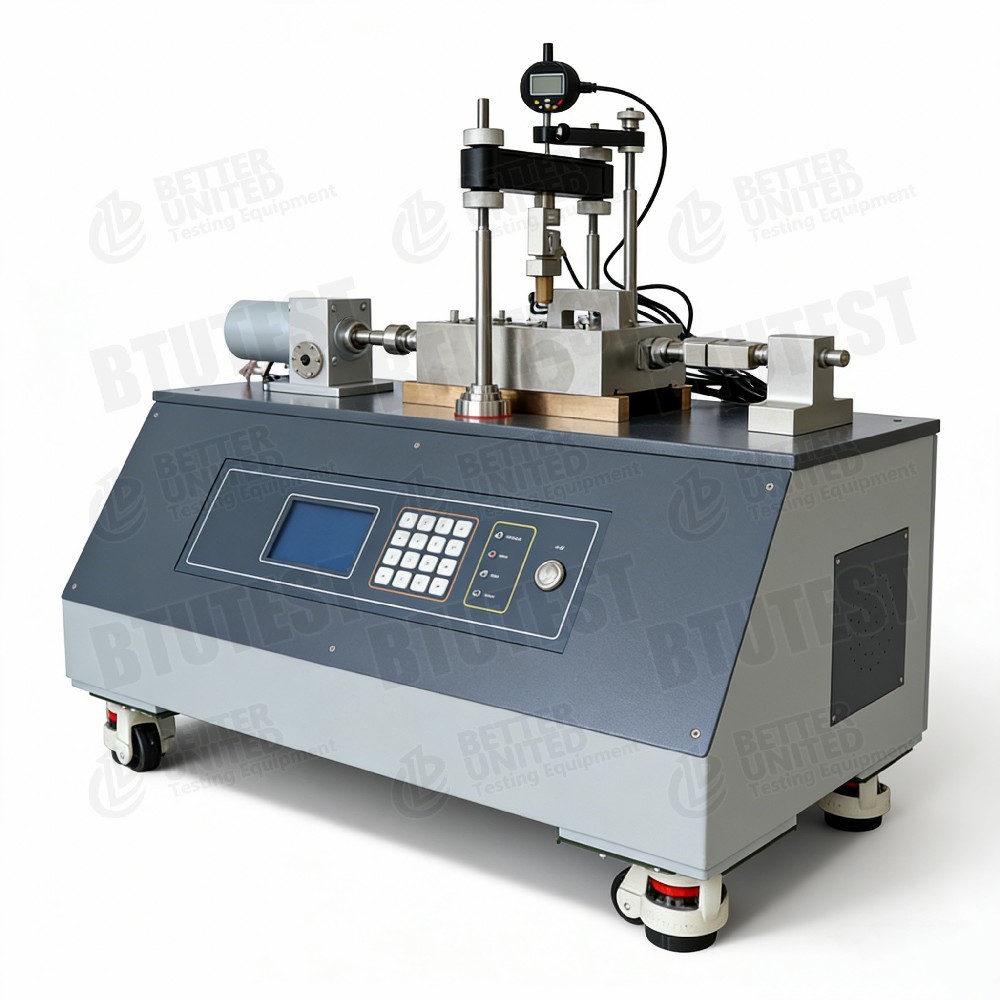

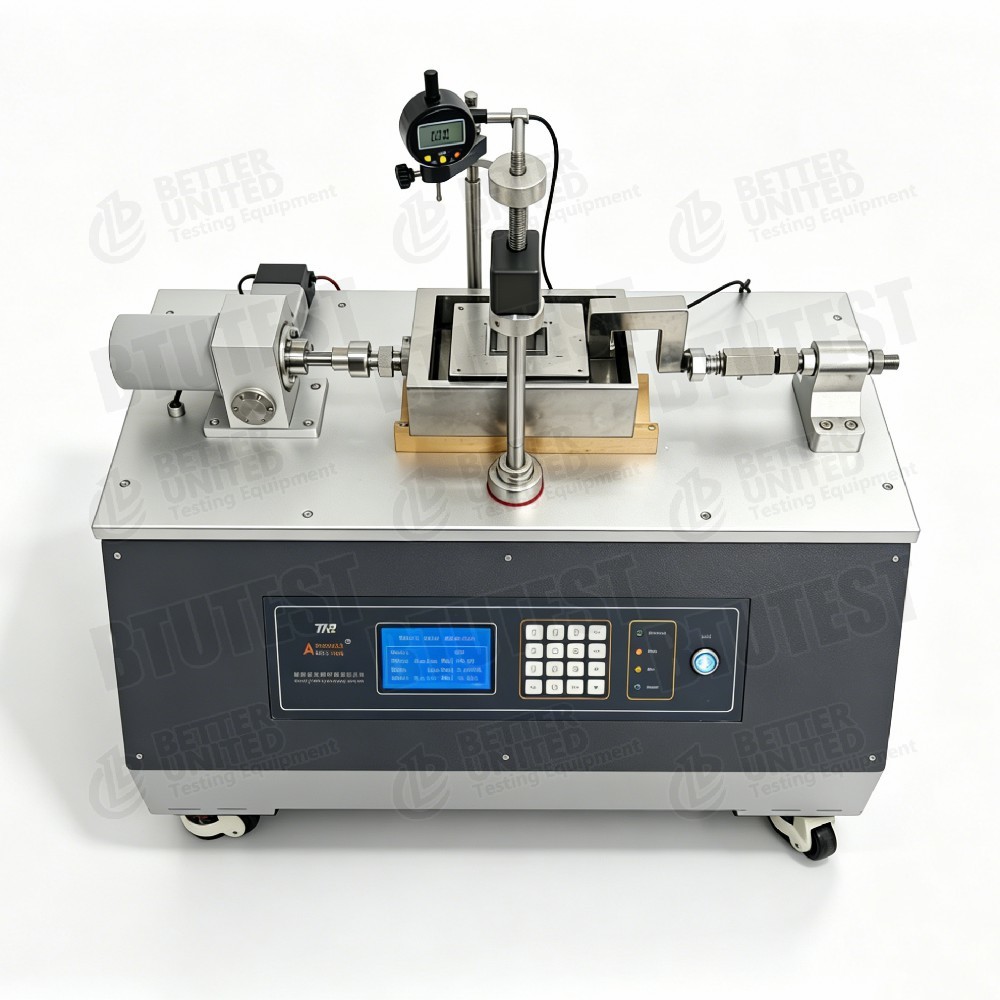

ที่บีทียู-DDS-5F ระบบเฉือนโดยตรง/ตกค้างอัตโนมัติเต็มรูปแบบได้รับการออกแบบมาเพื่อหาค่าความต้านทานแรงเฉือนและค่าแรงเฉือนตกค้างของดิน โดยกำหนดเป้าหมายไปที่ห้องปฏิบัติการทางวิชาการและสถาบันวิจัย เมื่อเปรียบเทียบกับระบบแบบเดิม มีคุณสมบัติดังนี้:

• สเต็ปเปอร์มอเตอร์แบบพลิกกลับได้
• อัตราเฉือนที่ควบคุมได้ (ขั้นต่ำ 0.00001 มม./นาที)
• แหล่งจ่ายไฟ: 110–220 โวลต์
• การโหลดตามปกติโดยใช้วิธีขับเคลื่อนด้วยมอเตอร์แบบนิวแมติกหรือแบบกลไกอัตโนมัติ (ขจัดน้ำหนักที่ตายแล้ว)
• กลไกการถอยหลังแรงขับในตัวสำหรับแรงเฉือนแบบลูกสูบ
• ทำงานผ่านซอฟต์แวร์ BTU พร้อมโมดูลทดสอบที่ตั้งไว้ล่วงหน้า การรับและประมวลผลข้อมูลอัตโนมัติ
• ความแม่นยำสูง ระบบอัตโนมัติสูง ใช้งานง่าย

มาตรฐานการทดสอบ (นานาชาติ)

ASTM D3080(วิธีทดสอบมาตรฐานสำหรับการทดสอบแรงเฉือนโดยตรงของดิน)

ASTM D6467 (แรงเฉือนที่เหลือของแหวนเฉือน – หลักแรงเฉือนแบบลูกสูบที่คล้ายกัน)

ASTM D7608(ความแข็งแรงตกค้างของดินเหนียวอิ่มตัว)

ISO 17892‑10(การทดสอบแรงเฉือนโดยตรง)

BS 1377‑7(การทดสอบแรงเฉือนโดยตรง)



ความสามารถในการเฉือนแบบลูกสูบสำหรับความแข็งแรงตกค้างเป็นไปตามข้อกำหนดของมาตรฐานเหล่านี้เกี่ยวกับอัตราเฉือน ความเค้นปกติ และการหาค่าความแข็งแรงตกค้าง

ข้อมูลจำเพาะ



พารามิเตอร์	ข้อมูลจำเพาะ
แบบอย่าง	BTU-DDS-5F
กล่องเฉือน (มาตรฐาน)	สี่เหลี่ยมจัตุรัส 100×100 มม. 60×60 มม. รอบเสริม: Ø50, 61.4, 61.8, 63.5, 70, 100 มม.
ระบบโหลดแนวตั้ง	นิวเมติกพร้อมโหลดเซลล์และทรานสดิวเซอร์ดิสเพลสเมนต์
ระบบโหลดแนวนอน	เครื่องกลพร้อมโหลดเซลล์และทรานสดิวเซอร์ดิสเพลสเมนต์
ระบบควบคุมเซอร์โว	การควบคุมความเครียดและความเครียด
การได้มาซึ่งข้อมูล	รวบรวมข้อมูลเซ็นเซอร์
มาสเตอร์เฟรม	สำหรับการติดตั้งส่วนประกอบ
ซอฟต์แวร์	การได้มาซึ่งข้อมูลและการควบคุมระบบ
สูงสุด โหลดแนวตั้ง	5 กิโลนิวตัน
สูงสุด แรงเฉือนแนวนอน	5 กิโลนิวตัน
โหลดเซลล์แนวตั้ง	ช่วง 5 kN, ความละเอียด 1 N, ความแม่นยำ ±0.15% FS
โหลดเซลล์แนวนอน	ช่วง 5 kN, ความละเอียด 1 N, ความแม่นยำ ±0.15% FS
การกระจัดในแนวตั้ง	หน้าปัดดิจิตอล ระยะ 12.7 มม. ความละเอียด 1 µm ความแม่นยำ 3 µm
การกระจัดในแนวนอน	ตัวเข้ารหัสมอเตอร์ ความละเอียด 1 μm ความแม่นยำ 3 μm
อัตราแรงเฉือน	0.00001 – 9.99999 มม./นาที แบบไม่มีขั้นบันได
โมดูลซอฟต์แวร์	การบันทึกข้อมูล การรวมมาตรฐาน การตัดแบบมาตรฐาน การตัดแบบเร็ว การตัดแบบลูกสูบ
แรงดันไฟฟ้า	110–240 โวลต์
อุณหภูมิในการทำงาน	0 ℃ – 45 ℃
ขนาดเครื่องมือ	820×500×770 มม

รายละเอียด

• สเต็ปเปอร์มอเตอร์แบบพลิกกลับได้– เปิดใช้งานแรงเฉือนแบบลูกสูบโดยอัตโนมัติสำหรับการทดสอบความแข็งแรงตกค้าง
• โหลดปกติ– นิวเมติก (ควบคุมความดันอากาศ) ช่วยลดน้ำหนัก มีการโหลดมอเตอร์แบบกลไกให้เลือกด้วย
• การออกแบบกล่องเฉือน– กล่องสี่เหลี่ยมมาตรฐาน (100 มม., 60 มม.) พร้อมตัวเลือกกล่องกลมหลายแบบ (เส้นผ่านศูนย์กลาง 50–100 มม.) สำหรับชิ้นงานทดสอบประเภทต่างๆ
• กลไกการถอยหลังแรงขับในตัว– ชุดประกอบกล่องรับแรงเฉือนสามารถเปลี่ยนทิศทางได้โดยอัตโนมัติ ทำให้สามารถเดินหน้า/ถอยหลังได้หลายรอบ
• การวัดการเคลื่อนที่ที่มีความแม่นยำสูง– แนวตั้ง: หน้าปัดดิจิตอล (ความละเอียด 1 μm); แนวนอน: ตัวเข้ารหัสมอเตอร์ (ความละเอียด 1 μm)
• ซอฟต์แวร์แบบแยกส่วน– โมดูลที่ตั้งไว้ล่วงหน้า: การบันทึกข้อมูล การรวม การตัด การตัดอย่างรวดเร็ว การตัดแบบลูกสูบ ผู้ใช้สามารถตั้งโปรแกรมการทดสอบล่วงหน้าและรันโดยอัตโนมัติ
• อินเตอร์เฟซการควบคุม– แผงด้านหน้าพร้อมจอ LCD 240×128 และแผงปุ่มกดแบบสัมผัสสำหรับการทำงานแบบแมนนวล (การตั้งค่าอัตรา การเคลื่อนไหวอย่างรวดเร็ว หยุด) รองรับการควบคุมคอมพิวเตอร์เต็มรูปแบบ
• การติดตั้งและการตั้งศูนย์– คำแนะนำโดยละเอียดสำหรับการปรับระดับ การเดินสายไฟ การเชื่อมต่อเซ็นเซอร์ และการจัดกึ่งกลางแกนโหลดแนวตั้งโดยให้มีการเยื้องกล่องเฉือน

ใบสมัคร



• การทดสอบแรงเฉือนโดยตรงแบบทั่วไป– แรงเฉือนเร็ว, แรงเฉือนรวม, แรงเฉือนช้าเพื่อให้ได้พารามิเตอร์ความต้านทานแรงเฉือนสูงสุด (c, φ)
• การทดสอบความแข็งแรงของสารตกค้าง– แรงเฉือนแบบลูกสูบเพื่อกำหนดกำลังรับแรงเฉือนตกค้าง (cᵣ, φᵣ) สำหรับการวิเคราะห์ความเสถียรของความลาดชัน (โดยเฉพาะดินบริเวณสลิปโซน)
• การสอบสวนทางธรณีเทคนิค– จัดเตรียมพารามิเตอร์การออกแบบสำหรับฐานราก ทางลาด เขื่อน
• การวิจัยและการสอน– การศึกษากลศาสตร์ดินในมหาวิทยาลัยและสถาบันวิจัย
• การศึกษาแรงเฉือนแบบวงจร/แบบลูกสูบ– ความแข็งแรงลดลง ความแข็งของแรงเฉือนจะเปลี่ยนไปภายใต้แรงกระทำซ้ำๆ

ข้อดี



• อัตโนมัติเต็มรูปแบบ– การควบคุมคอมพิวเตอร์ตั้งแต่การโหลดไปจนถึงการประมวลผลข้อมูล ลดข้อผิดพลาดของมนุษย์
• ไม่มีน้ำหนักที่ตายแล้ว– การโหลดแบบปกติด้วยลมช่วยลดการจัดการน้ำหนักที่ยุ่งยาก เพิ่มประสิทธิภาพและความปลอดภัย
• ความสามารถในการเฉือนแบบลูกสูบ– การกลับแรงขับในตัวจะทำการตัดไปข้างหน้า/ข้างหลังโดยอัตโนมัติเพื่อให้ได้กำลังที่เหลือโดยไม่ต้องมีการแทรกแซงด้วยตนเอง
• ช่วงอัตราการเฉือนกว้าง– 0.00001–9.99999 มม./นาที ครอบคลุมการคืบจนถึงการตัดที่รวดเร็ว
• เซนเซอร์ความแม่นยำสูง– ความแม่นยำของโหลดเซลล์ ±0.15% FS; ความละเอียดการกระจัด 1 μm ตรงตามข้อกำหนดการวิจัยที่เข้มงวด
• ตัวเลือกกล่องเฉือนหลายแบบ– ขนาดสี่เหลี่ยมจัตุรัสและทรงกลมสำหรับดินประเภทต่างๆ (ไม่ถูกรบกวน, ขึ้นรูปใหม่)
• ซอฟต์แวร์โมดูลาร์– ผู้ใช้เลือกโมดูลทดสอบ พารามิเตอร์ที่กำหนดไว้ล่วงหน้า และรันได้ด้วยคลิกเดียว
• การดำเนินงานที่ยืดหยุ่น– การควบคุมแผงด้านหน้าแบบแมนนวลหรือการควบคุมคอมพิวเตอร์อัตโนมัติเต็มรูปแบบ
• การออกแบบที่กะทัดรัด– 820×500×770 มม. เหมาะสำหรับตั้งโต๊ะในห้องปฏิบัติการ

สิ่งที่ต้องเลือก



เลือกระบบหรืออุปกรณ์เสริมตามความต้องการในการทดสอบ:



1. กำลังสูงสุดเท่านั้น (แรงเฉือนตรงแบบทั่วไป) – ใช้กล่องแรงเฉือนมาตรฐาน (100×100 มม. หรือ 60×60 มม.) และโมดูล “แรงเฉือนมาตรฐาน” หรือ “แรงเฉือนเร็ว”



2. ความแข็งแรงตกค้าง (แรงเฉือนแบบลูกสูบ)– หน้าที่หลักของระบบนี้ เลือกโมดูล "แรงเฉือนแบบลูกสูบ" กำหนดรอบและแอมพลิจูดการเคลื่อนที่



3. ขนาดชิ้นงานทดสอบที่แตกต่างกัน–

- ดินเม็ดละเอียด / ตัวอย่างแหวนมาตรฐาน: กล่องกลม Ø61.8 มม.

- ดินหยาบหรือดินร่วน: สี่เหลี่ยมจัตุรัส 100×100 มม. หรือ 60×60 มม.

- ขนาดอื่นๆ (Ø50, Ø70, Ø100 ฯลฯ) ตามคำขอ



4. วิธีการโหลดแบบปกติ – การโหลดแบบนิวแมติกมาตรฐานต้องใช้การจ่ายอากาศอัด หากไม่มีแหล่งอากาศ ให้เลือกตัวเลือกการโหลดที่ขับเคลื่อนด้วยมอเตอร์กล



5. งบประมาณ – ระบบอัตโนมัติเต็มรูปแบบมีราคาแพงกว่า หากงบประมาณมีจำกัดและไม่จำเป็นต้องใช้แรงเฉือนแบบลูกสูบหรือการโหลดตามปกติแบบอัตโนมัติ ให้ลองใช้เครื่องตัดเฉือนโดยตรงแบบคันโยกแบบดั้งเดิม



6. โมดูลซอฟต์แวร์ – การกำหนดค่ามาตรฐานประกอบด้วยการบันทึกข้อมูล การรวม การตัด การตัดอย่างรวดเร็ว การตัดแบบลูกสูบ ยืนยันว่าจำเป็นต้องมีฟังก์ชันหลังการประมวลผลหรือการรายงานเพิ่มเติมหรือไม่

การไหลของกระบวนการ

ตัวอย่าง: แรงเฉือนแบบลูกสูบไม่ระบายน้ำรวม (กำลังตกค้าง) บนดินเหนียวอิ่มตัว



1. การเตรียมชิ้นงาน – ตัดหรือขึ้นรูปชิ้นงานใหม่ (เช่น Ø61.8 มม. หรือสี่เหลี่ยมจัตุรัส 60×60 มม.) ทำให้อิ่มตัว (สุญญากาศหรือการแช่น้ำ) วัดปริมาณน้ำเริ่มต้นและความหนาแน่น



2. การติดตั้งชิ้นงาน – วางชิ้นงานทดสอบในกล่องเฉือนด้านล่าง จัดตำแหน่งกล่องด้านบน ติดตั้งหินที่มีรูพรุน และแผ่นโหลด ติดตั้งลูกสูบโหลดแนวตั้ง เชื่อมต่อโหลดเซลล์แนวตั้งและทรานสดิวเซอร์ดิสเพลสเมนต์ดิสเพลสเมนต์แนวตั้ง (ตัวบ่งชี้หน้าปัดดิจิตอล) จัดแกนโหลดให้อยู่ตรงกลางโดยมีรอยเยื้องด้านบนของกล่องเฉือน



3. ใช้แรงเค้นปกติ – กำหนดเป้าหมายความเครียดปกติ (เช่น 100 kPa) ผ่านระบบนิวแมติก ในซอฟต์แวร์ ให้เลือก "โมดูลการรวมมาตรฐาน" บันทึกการเสียรูปในแนวตั้งจนกว่าการรวมจะมีเสถียรภาพ



4. ตั้งค่าพารามิเตอร์แรงเฉือน –

- เลือก “โมดูลแรงเฉือนแบบลูกสูบ”

- กำหนดอัตราเฉือน (เช่น 0.5 มม./นาที)

- กำหนดทิศทางแรงเฉือน: ไปข้างหน้าด้วยการกระจัด (เช่น 5 มม.) จากนั้นย้อนกลับ กำหนดจำนวนรอบ

- ตั้งค่าเงื่อนไขการหยุด (เช่น การกระจัดทั้งหมด 10 มม. หรือการรักษาเสถียรภาพของความเค้นเฉือน)



5. เริ่มการตัด – ปิดวาล์วระบายน้ำ (ไม่ได้ระบาย) หรือเปิดทิ้งไว้ (ระบายออก) เริ่มการทดสอบ สเต็ปเปอร์มอเตอร์แนวนอนขับเคลื่อนกล่องเฉือน ซอฟต์แวร์บันทึกความเค้นเฉือน การกระจัดของแรงเฉือน การกระจัดในแนวตั้ง (การเปลี่ยนแปลงปริมาตร) เวลา ฯลฯ กราฟความเค้นเฉือนแบบเรียลไทม์



6. แรงเฉือนแบบลูกสูบ – เมื่อถึงขีดจำกัดการเคลื่อนที่ไปข้างหน้า มอเตอร์จะกลับทิศทางโดยอัตโนมัติ หลังจากผ่านไปหลายรอบ ความเค้นเฉือนจะคงที่ - นี่คือความแข็งแรงที่เหลืออยู่



7. สิ้นสุดและแยกชิ้นส่วน – หยุดการตัด ขจัดความเครียดตามปกติ นำชิ้นงานทดสอบออก สังเกตพื้นผิวแรงเฉือน ทำความสะอาดกล่องแรงเฉือน และเซ็นเซอร์



8. การประมวลผลข้อมูล – ซอฟต์แวร์จะระบุความเค้นเฉือนสูงสุดและค่าแรงเฉือนที่เหลือโดยอัตโนมัติสำหรับทิศทางแรงเฉือนแต่ละทิศทาง สำหรับการทดสอบที่ความเค้นปกติต่างๆ ให้พล็อตขอบเขตความแข็งแรงที่เหลือ คำนวณมุมแรงเสียดทานที่เหลือ φᵣ และแรงยึดเกาะที่เหลือ cᵣ สร้างรายงานการทดสอบ (เส้นโค้ง, พารามิเตอร์)



สำหรับแรงเฉือนเร็วหรือแรงเฉือนมาตรฐาน (ไม่มีแรงเฉือนกลับ): เลือก “โมดูลเฉือนเร็ว” หรือ “โมดูลเฉือนมาตรฐาน” ตั้งค่าอัตราเฉือนและหยุดการเคลื่อนที่ เฉือนในทิศทางเดียวจนกระทั่งเกิดความล้มเหลว





สรุป: BTU-DDS-5F เป็นระบบเฉือนโดยตรง/ตกค้างแบบอัตโนมัติเต็มรูปแบบ ซึ่งประกอบด้วยการโหลดตามปกติแบบนิวแมติก แรงเฉือนแบบลูกสูบ ช่วงอัตราเฉือนที่กว้าง และเซ็นเซอร์ความแม่นยำสูง เหมาะสำหรับการทดสอบแรงเฉือนโดยตรงและความแข็งแรงตกค้างทั่วไป การเลือกควรพิจารณาขนาดของชิ้นงาน ความจำเป็นในการวัดแรงเฉือนแบบลูกสูบ และความพร้อมของอากาศอัด มีประโยชน์อย่างยิ่งสำหรับการวิจัยแผ่นดินถล่มที่ต้องการความแข็งแรงตกค้างของดินบริเวณลื่น
