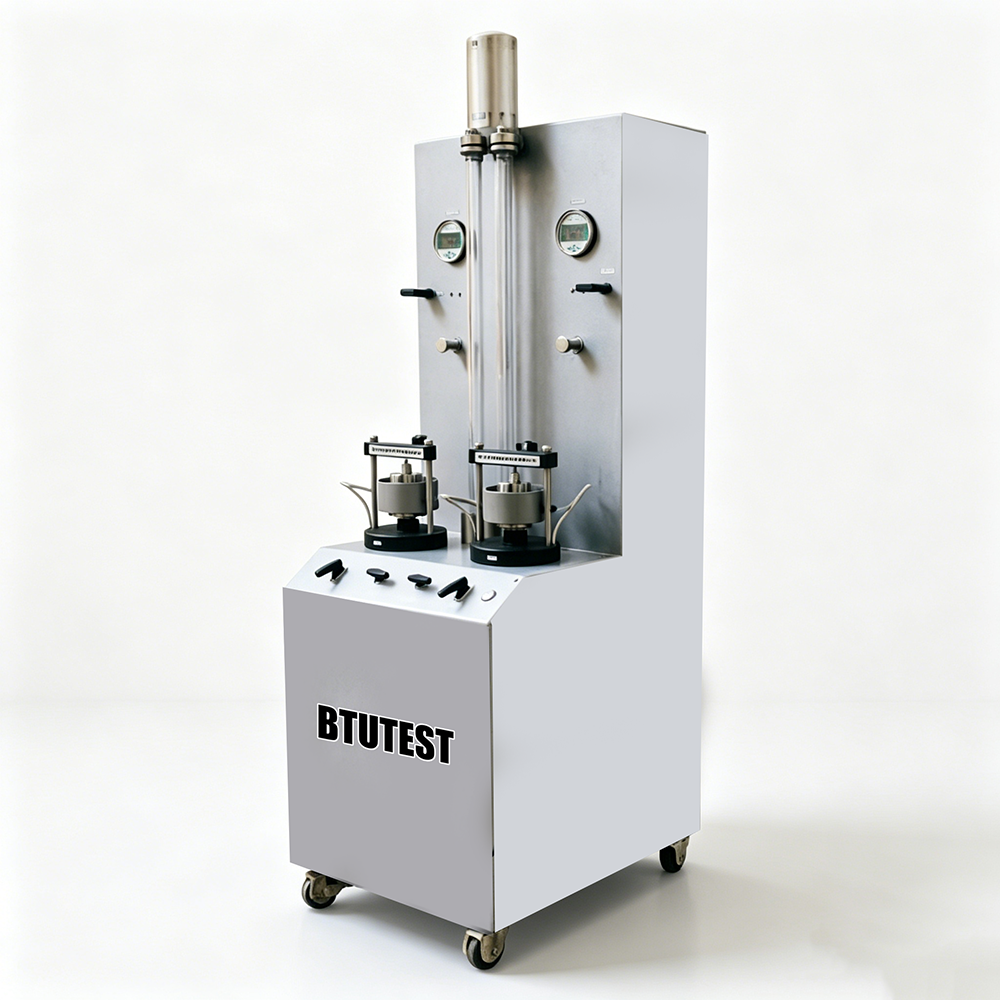

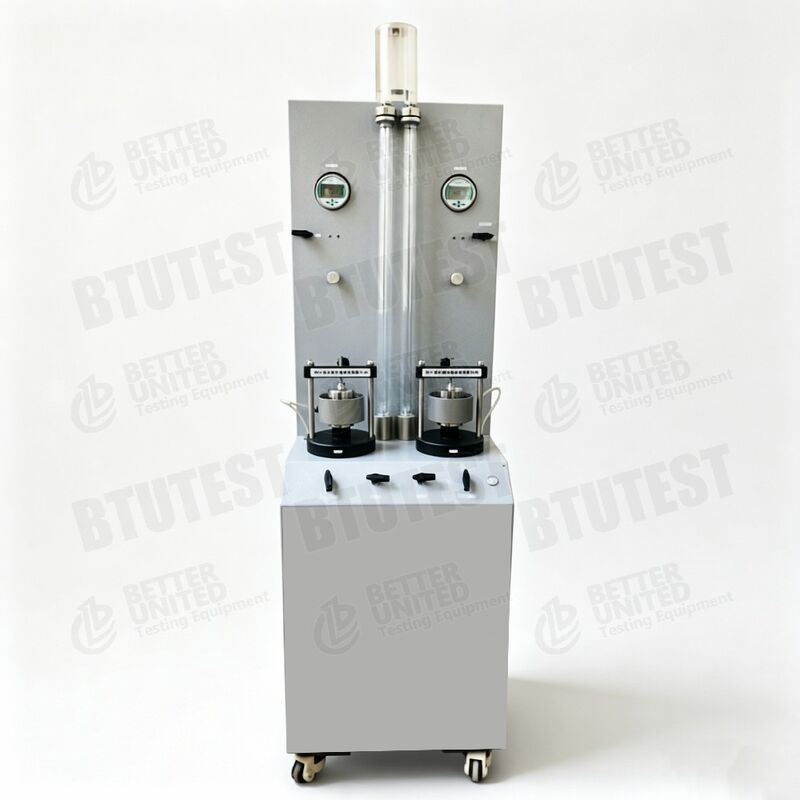

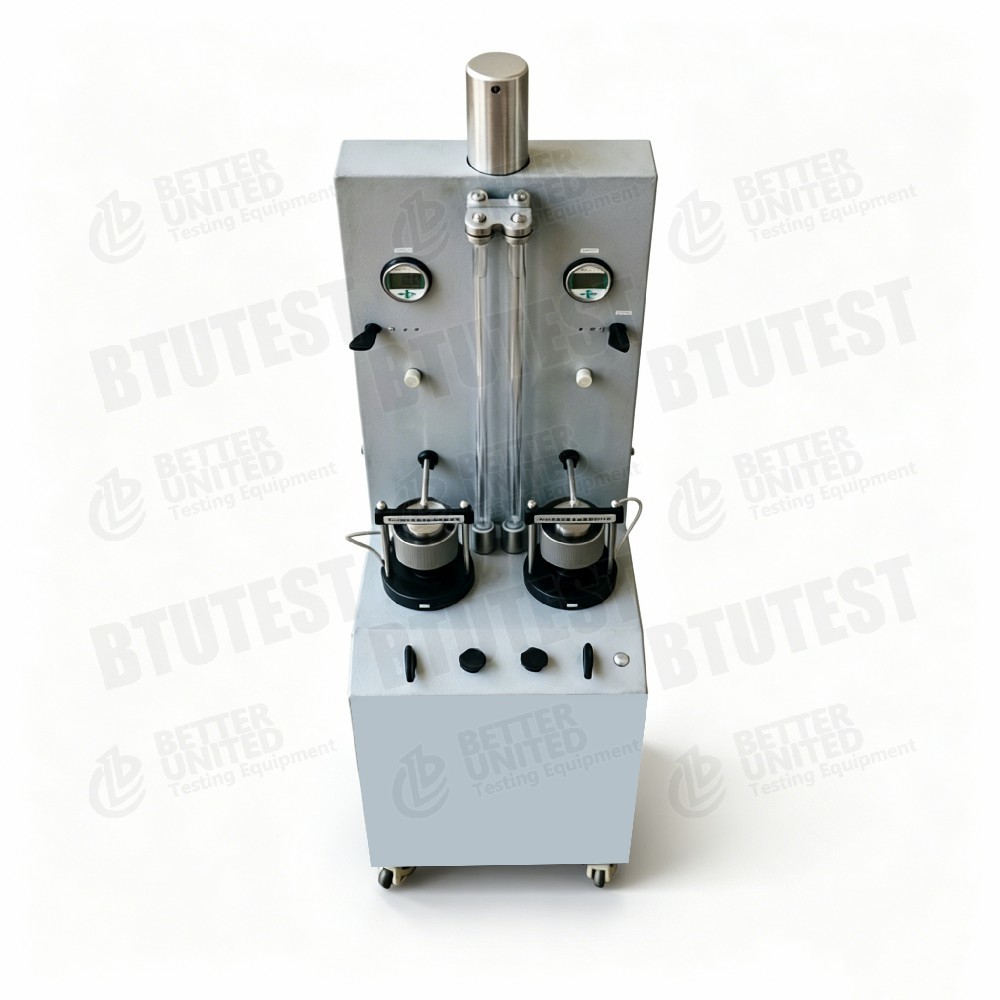

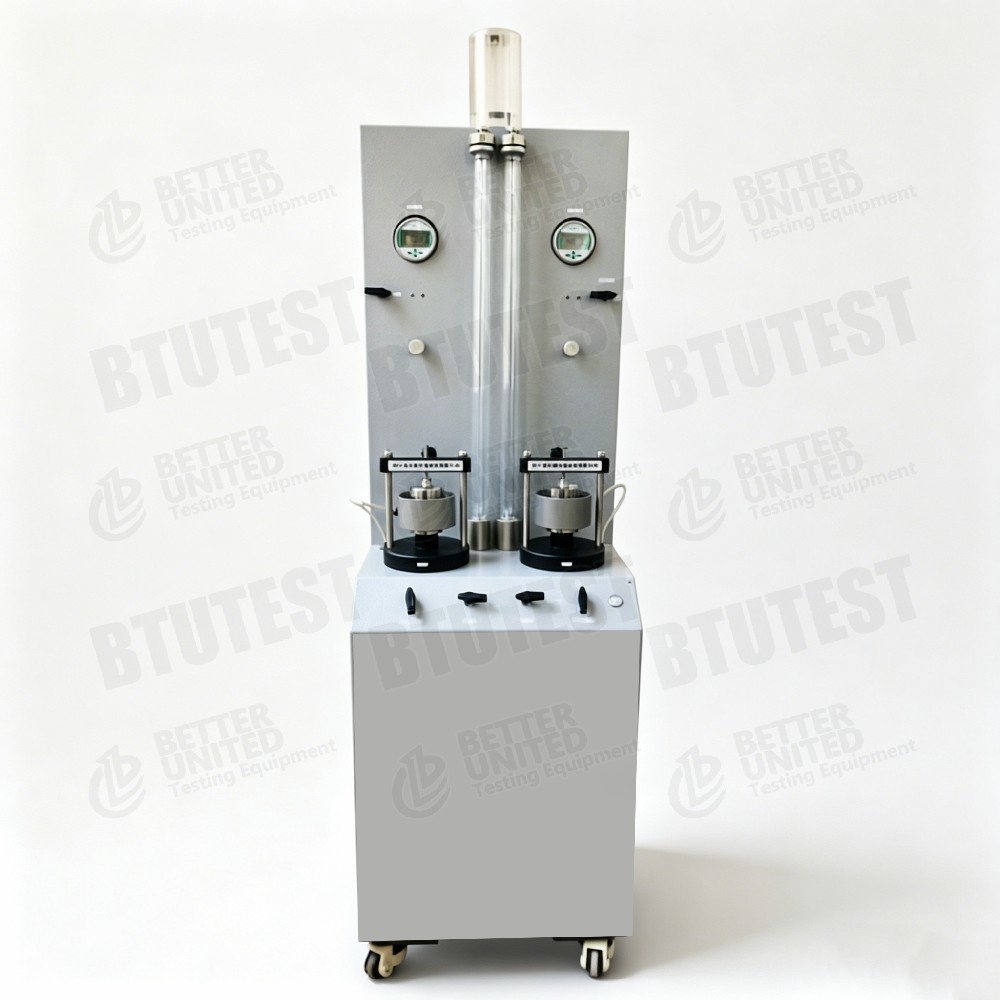

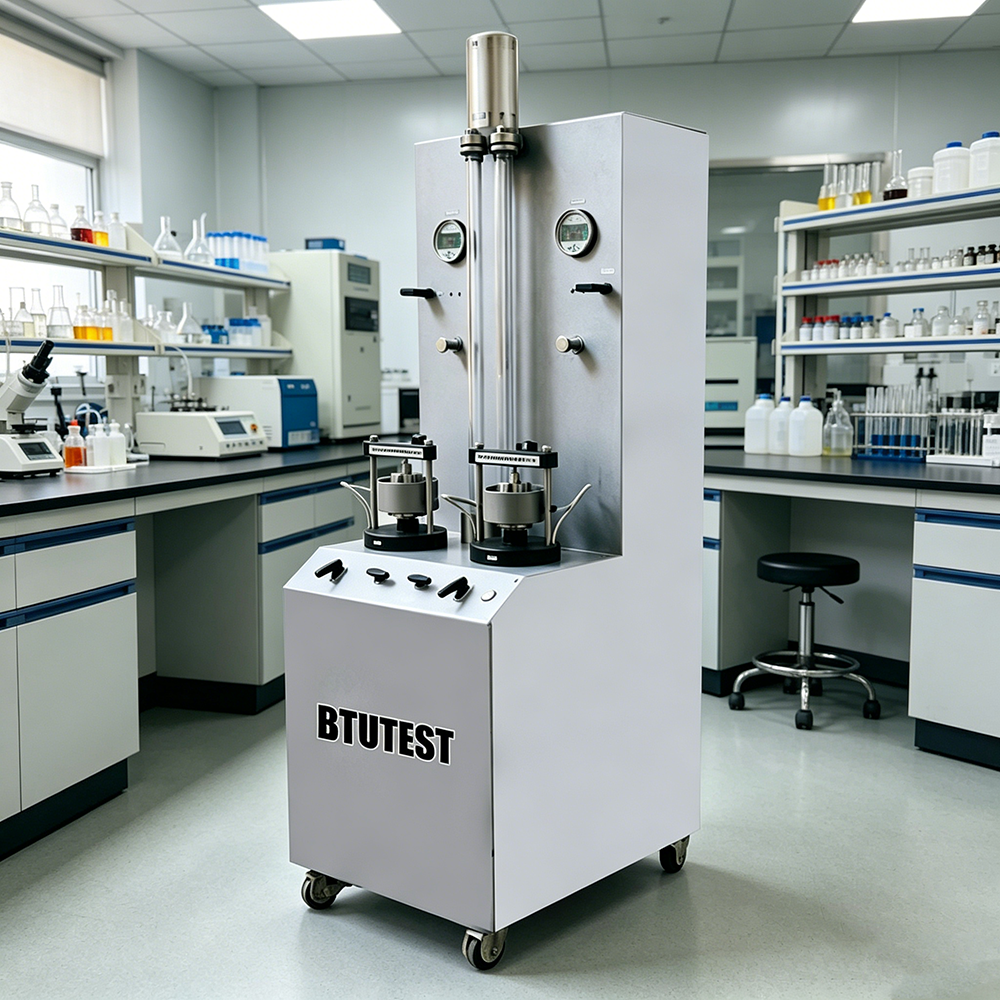

เปอร์มีมิเตอร์อัตโนมัติแบบหัวแปรผันคู่

รายละเอียดสินค้า

คำอธิบาย

เปอร์เมียมิเตอร์อัตโนมัติแบบหัวแปรผัน BTU-STC-2AP เป็นอุปกรณ์ในห้องปฏิบัติการที่ผสานรวมการทดสอบการรวมและการซึมผ่าน สามารถใช้แรงดันรวมและแรงดันซึมไปพร้อมๆ กัน โดยวัดค่าสัมประสิทธิ์การซึมผ่านของชิ้นงานดินโดยใช้วิธีหัวตัวแปร เครื่องมือนี้ประกอบด้วยหน่วยรับ AD 16 บิตหลายช่องสัญญาณในตัวและซอฟต์แวร์รับและประมวลผลข้อมูลโดยเฉพาะ ช่วยให้สามารถตรวจวัดการเปลี่ยนแปลงระดับน้ำและการเปลี่ยนรูปของการรวมได้โดยอัตโนมัติ เหมาะสำหรับการศึกษาการซึมผ่านของดินเนื้อละเอียดและดินเนื้อหยาบบางชนิด

มาตรฐานการทดสอบ

• มาตรฐาน ASTM D5084(วิธีทดสอบมาตรฐานสำหรับการวัดค่าการนำไฟฟ้าไฮดรอลิกของดินโดยใช้หัวแปรผัน)
• มาตรฐาน ASTM D2435(วิธีทดสอบมาตรฐานสำหรับคุณสมบัติการแข็งตัวของดินแบบมิติเดียว)
• ISO 17892-11(การทดสอบในห้องปฏิบัติการธรณีเทคนิค – การกำหนดความสามารถในการซึมผ่าน)
• กิกะไบต์/ที 50123-2019(มาตรฐานสำหรับวิธีการทดสอบทางธรณีเทคนิค – การทดสอบการซึมผ่านของหัวแบบแปรผันและการทดสอบการรวมตัว)

ข้อมูลจำเพาะ

รายละเอียด

• ระบบการประยุกต์ใช้แรงดันรวม: ประกอบด้วยเครื่องปรับความดัน, เกจวัดแรงดันดิจิตอล LCD, ลูกสูบแรงดันกระบอกสูบ, กระบอกสูบ, แบริ่งเชิงเส้น, ชุดบอลวาล์ว และเฟรมปฏิกิริยา ช่วยให้สามารถควบคุมแรงดันรวมได้อย่างแม่นยำ
• เซลล์ซึมผ่าน: ประกอบด้วยแหวนตัด หินที่มีรูพรุนด้านบน/ล่าง ฝาครอบแรงดัน แหวนนำทาง แหวนซีล แหวนหนีบ สกรูยึด ฐานเซลล์ และอุปกรณ์เชื่อมต่อแบบเร็ว – โครงสร้างที่สมบูรณ์พร้อมการซีลที่ดี
• ระบบการประยุกต์ใช้แรงดันซึมผ่าน: ใช้ตัวควบคุมความดัน ท่อเปอร์มีมิเตอร์แปลงอากาศและน้ำ เกจวัดแรงดันดิจิตอล LCD และชุดบอลวาล์วเพื่อให้แรงดันการซึมมีความเสถียรและควบคุมได้
• ฐานเครื่องมือ: ผลิตจากโลหะแผ่นโค้งงอ ผสานเซลล์ซึมผ่าน โครงรับน้ำหนัก และกระบอกสูบ แผงด้านหน้าประกอบด้วยชุดบอลวาล์ว 6 ชิ้น ปุ่มสวิตช์ไฟ ฯลฯ
• การวัดระดับน้ำ: เซ็นเซอร์เปลี่ยนปริมาตร (หรือเซ็นเซอร์ความดันแตกต่าง) วัดการเปลี่ยนแปลงของระดับน้ำด้วยช่วง 0–40 ซม. และความแม่นยำ 0.1 ซม.
• การแสดงผลและการควบคุม: แผงควบคุมประกอบด้วยจอแสดงผลดิจิตอล LCD ที่มีความแม่นยำ ท่อวัดการแปลงอากาศ-น้ำ เครื่องควบคุมแรงดัน และถังจ่ายน้ำ
• การได้มาซึ่งข้อมูล: หน่วยรับสัญญาณ AD 16 บิตในตัวเชื่อมต่อกับคอมพิวเตอร์ผ่าน USB โดยรับช่องสัญญาณ 2 ช่องสัญญาณและสัญญาณเปลี่ยนระดับเสียง 2 ช่องพร้อมกัน
• การออกแบบพลังงานต่ำ: แหล่งจ่ายไฟ 24 V DC, ≤24 W – เหมาะสำหรับการทดสอบระยะยาว
• อุปกรณ์เสริม: ดิสเพลสเมนต์เซนเซอร์แนวตั้ง (0-12.7 มม. ความแม่นยำ ±0.01 มม.) สำหรับการวัดการเสียรูปแบบรวม

แอปพลิเคชัน

• การหาค่าสัมประสิทธิ์การซึมผ่านของส่วนหัวแบบแปรผันสำหรับดินเนื้อละเอียด (ดินเหนียว ตะกอน) และดินทรายบางชนิด
• การทดสอบความสามารถในการซึมผ่านแบบรวมเพื่อศึกษาผลกระทบของแรงกดดันที่มีต่อการซึมผ่าน
• การประเมินลักษณะการซึมของแกนเขื่อนดิน ก้นถนน และวัสดุกันซึม
• การสอนและการวิจัยอัตโนมัติในห้องปฏิบัติการธรณีเทคนิคของมหาวิทยาลัยและสถาบัน
• การได้รับพารามิเตอร์การซึมผ่านของชั้นดินในการสำรวจพื้นที่ธรณีเทคนิค

ข้อดี

• การออกแบบแบบแก๊งค์คู่: ทดสอบสองชิ้นงานพร้อมกัน เพิ่มประสิทธิภาพและประหยัดเวลา
• บูรณาการ + การซึมผ่าน: อนุญาตให้ใช้แรงดันรวมเพื่อจำลองสภาวะความเค้นในแหล่งกำเนิดก่อนการทดสอบการซึมผ่าน ซึ่งแสดงถึงสภาพสนามจริงได้มากขึ้น
• อัตโนมัติสูง: หน่วยรับข้อมูลในตัว + ซอฟต์แวร์จะบันทึกการเปลี่ยนแปลงของระดับน้ำและการเสียรูปของการรวมตัวโดยอัตโนมัติ ช่วยลดข้อผิดพลาดของมนุษย์
• ช่วงการวัดระดับน้ำกว้าง: 0–40 ซม. โดยมีความแม่นยำ 0.1 ซม. – ตรงตามข้อกำหนดการทดสอบหัวแบบแปรผัน
• การควบคุมแรงดันที่แม่นยำ: ใช้เกจวัดแรงดันแบบดิจิตอล LCD ตัวปรับแรงดัน และกระบอกสูบ – แรงดันรวมสูงสุด 800 kPa แรงดันซึมผ่านสูงสุด 200 kPa
• พลังงานต่ำและปลอดภัย: แหล่งจ่ายไฟ DC 24 V ใช้พลังงานต่ำ เหมาะสำหรับการใช้งานในห้องปฏิบัติการในระยะยาว
• ตัวเลือกที่ยืดหยุ่น: ตัวเลือกดิสเพลสเมนต์เซนเซอร์ความแม่นยำสูงสำหรับการวัดแรงอัดแบบรวมพร้อมกัน

สิ่งที่ต้องเลือก

การไหลของกระบวนการ

• การเตรียมตัวอย่าง: เตรียมตัวอย่างดินขนาด φ61.8มม. × 40มม. (หรือ 20มม.) ตามขั้นตอนมาตรฐาน
• การติดตั้งตัวอย่าง: วางชิ้นงานทดสอบลงในเซลล์ซึมผ่านได้ (วงแหวนตัด + หินที่มีรูพรุนด้านบน/ด้านล่าง) ติดตั้งส่วนประกอบการปิดผนึก และขันให้แน่น
• การเชื่อมต่อระบบ: เชื่อมต่อระบบแรงดันรวม ระบบแรงดันซึมผ่าน เซ็นเซอร์ระดับน้ำ และเซ็นเซอร์ดิสเพลสเมนต์เสริม
• ใช้แรงกดดันในการรวมตัว: ตั้งค่าความดันรวมที่ต้องการ (0–800 kPa) โดยใช้ตัวควบคุมความดัน ปล่อยให้ชิ้นงานแข็งตัวภายใต้ความดันที่กำหนด บันทึกการบีบอัด
• ใช้แรงดันซึมผ่าน: หลังจากที่การรวมมีเสถียรภาพแล้ว ให้ตั้งค่าความดันการซึมผ่าน (0–200 kPa) และเริ่มการทดสอบการซึมผ่านของหัวตัวแปร
• การได้มาซึ่งข้อมูล: ซอฟต์แวร์จะบันทึกระดับน้ำที่ลดลง (หรือการอ่านเซ็นเซอร์การเปลี่ยนแปลงปริมาตร) เทียบกับเวลาโดยอัตโนมัติ และเลือกบันทึกการเปลี่ยนแปลงการกระจัดได้
• คำนวณค่าสัมประสิทธิ์การซึมผ่าน: ซอฟต์แวร์จะคำนวณค่าสัมประสิทธิ์การซึมผ่านโดยอัตโนมัติโดยใช้สูตรหัวตัวแปร
• สร้างรายงาน: จัดทำรายงานการทดสอบซึ่งประกอบด้วยเส้นโค้งเวลาระดับน้ำ ผลลัพธ์สัมประสิทธิ์การซึมผ่าน และข้อมูลการเปลี่ยนรูปการรวมตัว
