อุปกรณ์แยกสารปนเปื้อน

รายละเอียดสินค้า

คำอธิบาย

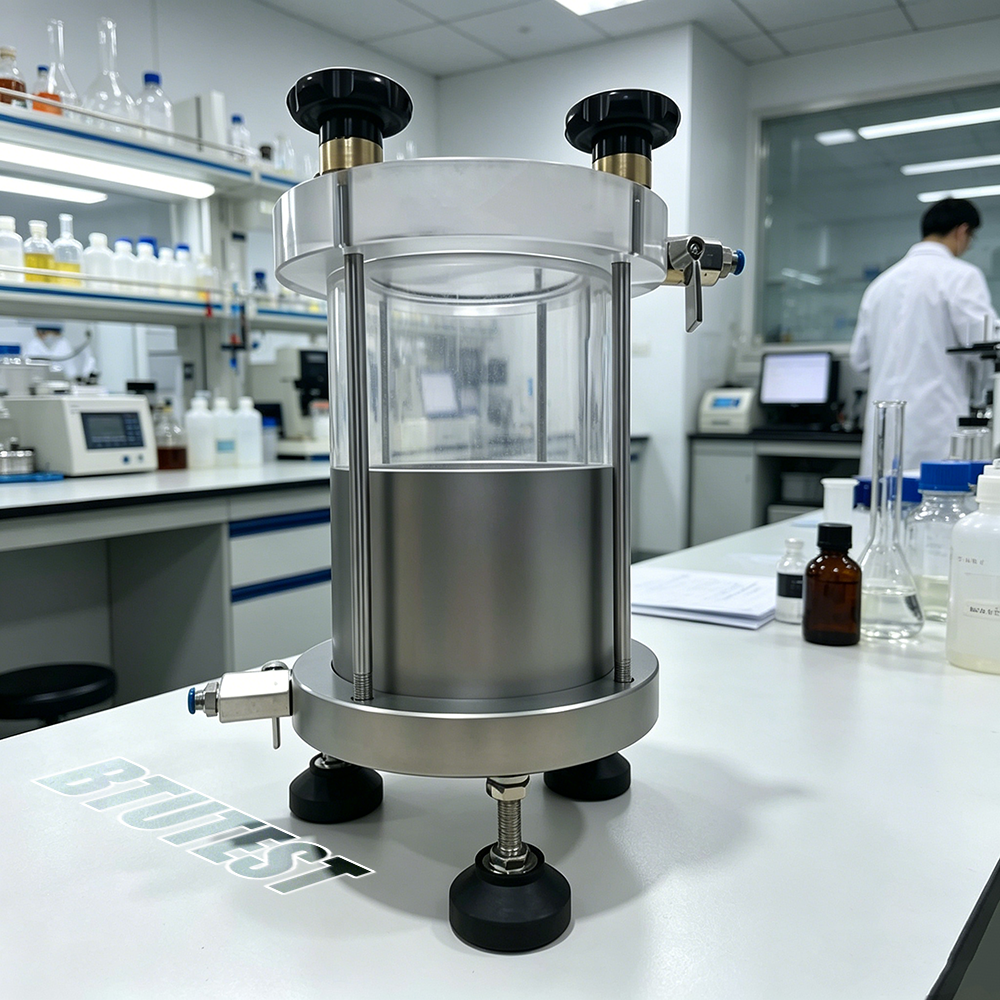

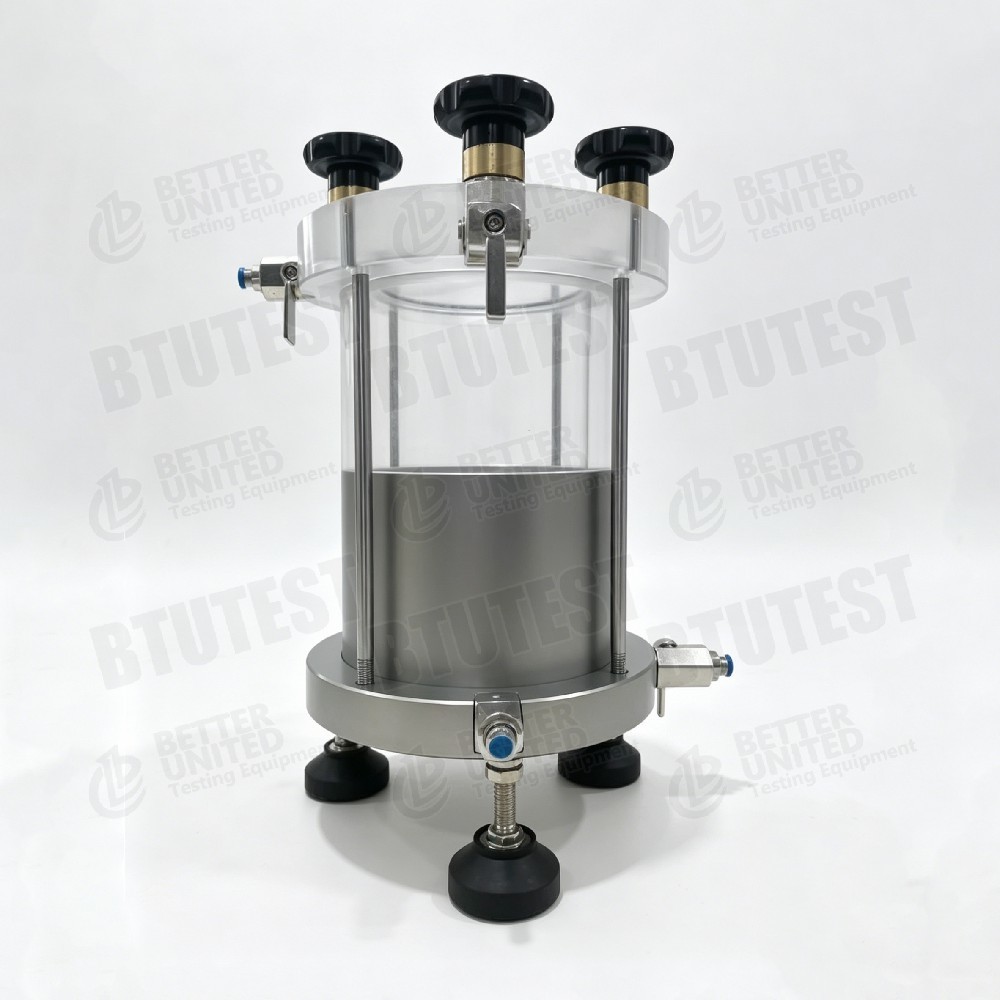

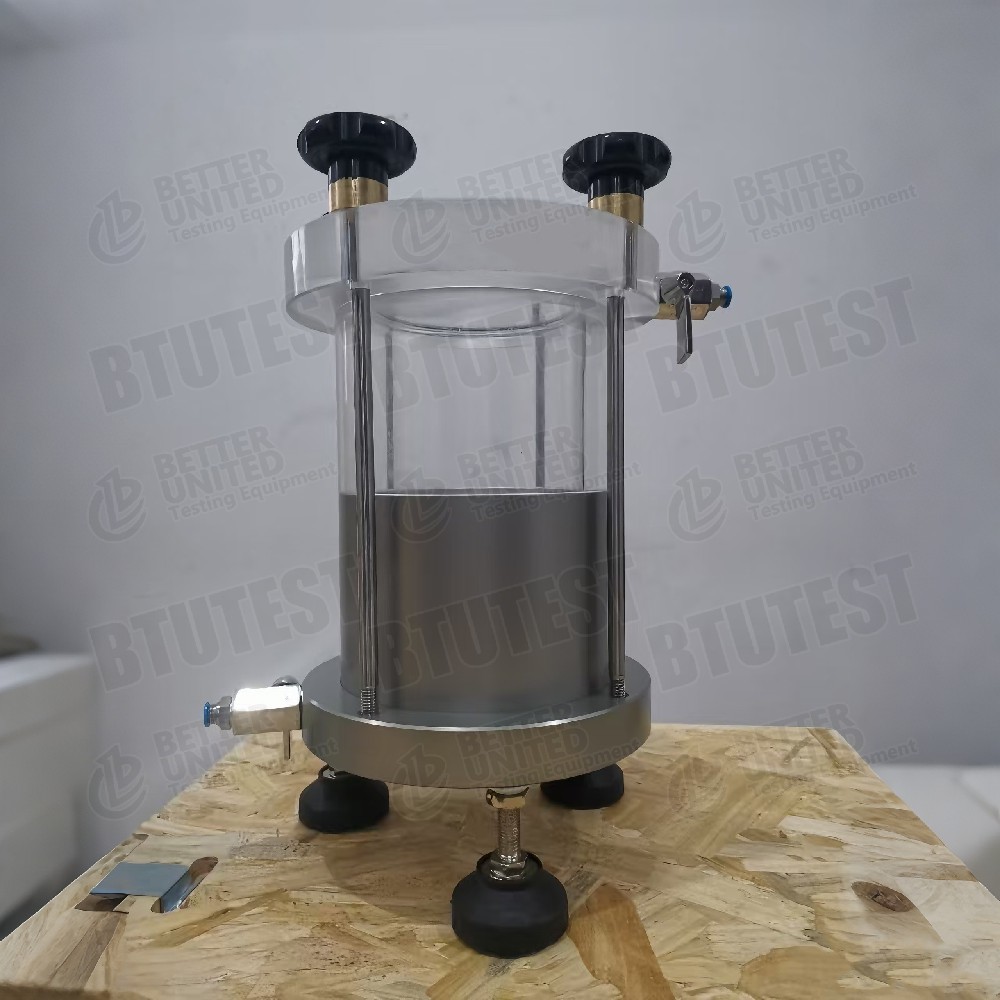

อุปกรณ์แยกสารปนเปื้อนซีรีส์ BTU-PIA เป็นอุปกรณ์ในห้องปฏิบัติการที่ออกแบบมาเพื่อการแยกสารปนเปื้อนและการโหลดแรงดันในการวิจัยทางธรณีเทคนิค ใช้โครงสร้างไดอะแฟรมเพื่อแยกสิ่งปนเปื้อนทางกายภาพออกจากระบบโหลดแรงดัน ป้องกันการปนเปื้อนข้าม และรับรองความปลอดภัยของการทดสอบและความถูกต้องของข้อมูล มีสามรุ่นให้เลือกใช้งาน (PIA‑1, PIA‑2, PIA‑3) ซึ่งมีความแตกต่างกันในด้านปริมาตรสูงสุดเป็นหลัก เหมาะสำหรับการทดสอบการอพยพ การซึมผ่านของสารปนเปื้อน หรือการแพร่กระจายในระดับต่างๆ

มาตรฐานการทดสอบ

• ASTM D7100(วิธีทดสอบมาตรฐานสำหรับการนำไฟฟ้าไฮดรอลิกของแผ่นบุดินเหนียวสังเคราะห์)
• มาตรฐาน ASTM D5887(วิธีทดสอบมาตรฐานสำหรับการวัดฟลักซ์ดัชนีผ่านชิ้นงานซับดินเหนียวสังเคราะห์แบบอิ่มตัว)
• ISO 15175(คุณภาพดิน – ลักษณะของดินที่เกี่ยวข้องกับการป้องกันน้ำใต้ดิน)
• กิกะไบต์/ที 50123-2019(มาตรฐานสำหรับวิธีทดสอบทางธรณีเทคนิค – ส่วนการเคลื่อนย้ายสารปนเปื้อน)

หมายเหตุ: อุปกรณ์นี้เป็นส่วนประกอบเสริม โดยทั่วไปมาตรฐานที่ใช้บังคับจะกำหนดโดยวิธีการทดสอบหลัก

ข้อมูลจำเพาะ

ข้อกำหนดทั่วไป: :

• โครงสร้าง: ไดอะแฟรมแยกช่องด้านบนและด้านล่าง
• วัสดุ: ทนทานต่อการกัดกร่อน (ไม่ได้ระบุวัสดุที่แน่นอน - สันนิษฐานว่าเป็นสแตนเลสหรือวัสดุทนสารเคมี)
• ฟังก์ชัน: ใช้แรงดันขณะแยกสิ่งปนเปื้อนออกจากระบบแรงดัน

รายละเอียด

• ส่วนประกอบหลัก – ไดอะแฟรม: ยืดหยุ่นและทนทานต่อการกัดกร่อน แยกตัวกลางที่สร้างแรงดันด้านบน (เช่น อากาศหรือน้ำ) ออกจากสิ่งปนเปื้อนด้านล่าง
• ห้องบน: เชื่อมต่อกับแหล่งจ่ายแรงดัน (เช่น ปั๊มลม ปั๊มไฮดรอลิก) เพื่อจ่ายแรงดันไปที่ไดอะแฟรม
• ห้องล่าง: กักเก็บสารละลายปนเปื้อนหรือน้ำชะล้างในดิน เชื่อมต่อผ่านท่อเข้ากับระบบทดสอบทางธรณีเทคนิค
• ท่อ: ขนส่งสารปนเปื้อนหรือเชื่อมต่อกับอุปกรณ์ทดสอบ รวมถึงอุปกรณ์ปิดผนึก
• หลักการทำงาน: เมื่อห้องด้านบนได้รับแรงดัน ไดอะแฟรมจะเปลี่ยนรูปลงด้านล่าง โดยส่งแรงดันสม่ำเสมอไปยังสิ่งปนเปื้อนด้านล่างโดยไม่ต้องสัมผัสกันโดยตรงระหว่างทั้งสอง
• การใช้งาน: การทดสอบการอพยพของสารปนเปื้อน การทดสอบการซึมผ่านของของเสียอันตราย การทดสอบความเข้ากันได้ของสารเคมี ฯลฯ

แอปพลิเคชัน

• การศึกษาการอพยพของสารปนเปื้อนในดิน (เช่น โลหะหนัก มลพิษอินทรีย์)
• การทดสอบการซึมผ่านของระบบซับฝังกลบ
• การทดสอบความเข้ากันได้ระหว่างสารเคมีอันตรายและวัสดุธรณีเทคนิค
• ข้อกำหนดในการรับน้ำหนักและการแยกแรงดันในการวิจัยการฟื้นฟูดินที่ปนเปื้อน
• อุปกรณ์เสริมสำหรับห้องปฏิบัติการธรณีเทคนิคด้านสิ่งแวดล้อมเพื่อป้องกันการปนเปื้อนข้าม

ข้อดี

• การแยกสารปนเปื้อน: ไดอะแฟรมแยกตัวกลางแรงดันออกจากสิ่งปนเปื้อนอย่างสมบูรณ์ หลีกเลี่ยงการปนเปื้อนของเซ็นเซอร์ความดัน ท่อ และสิ่งแวดล้อม
• มีความปลอดภัยสูง: ป้องกันการรั่วไหลของสารอันตราย ปกป้องผู้ปฏิบัติงานและอุปกรณ์
• การส่งผ่านแรงดันสม่ำเสมอ: ไดอะแฟรมที่ยืดหยุ่นช่วยให้มั่นใจได้ถึงการใช้แรงกดที่สม่ำเสมอบนพื้นผิวหรือชิ้นงานปนเปื้อน
• ตัวเลือกหลายระดับเสียง: 0.3 ลิตร / 1.8 ลิตร / 8 ลิตร – เหมาะสำหรับการทดสอบขนาดเล็กถึงขนาดกลาง
• การก่อสร้างที่เรียบง่ายและเชื่อถือได้: ไม่มีชิ้นส่วนอิเล็กทรอนิกส์ที่ซับซ้อน ง่ายต่อการทำความสะอาด บำรุงรักษา และเปลี่ยนไดอะแฟรม
• คุ้มค่า: ราคาตั้งแต่ 6,000 ถึง 20,000 หยวนจีน – คุ้มค่าสำหรับใช้ในห้องปฏิบัติการ

สิ่งที่ต้องเลือก

การไหลของกระบวนการ

• เตรียมอุปกรณ์: ตรวจสอบความสมบูรณ์ของไดอะแฟรม ทำความสะอาดห้องและท่อด้านบน/ล่าง
• เชื่อมต่อท่อ: เชื่อมต่อทางออกของห้องด้านล่างเข้ากับระบบทดสอบทางธรณีเทคนิค (เช่น เครื่องวัดค่าเพอร์เมียม คอลัมน์ดิน)
• เพิ่มสารปนเปื้อน: ฉีดสารละลายสารปนเปื้อนที่ต้องการหรือเก็บน้ำชะขยะลงในห้องด้านล่าง
• เชื่อมต่อแหล่งจ่ายแรงดัน: เชื่อมต่อห้องด้านบนเข้ากับแหล่งแรงดันลมหรือไฮดรอลิก (เช่น เครื่องควบคุมแรงดัน ปั๊มน้ำ)
• ใช้แรงกด: ปรับแหล่งจ่ายแรงดันเพื่อสร้างแรงดันห้องด้านบน ไดอะแฟรมจะส่งแรงดันไปยังสารปนเปื้อน
• ดำเนินการทดสอบ: ภายใต้ความกดดัน สิ่งปนเปื้อนจะไหลเข้าสู่ตัวอย่างดินหรือระบบการวัด – ทำการทดสอบการเคลื่อนตัว/การซึมผ่าน
• ปล่อยแรงดันและทำความสะอาด: หลังการทดสอบ ให้ปล่อยแรงดัน ถอดชิ้นส่วนอุปกรณ์ กำจัดสิ่งปนเปื้อนที่ตกค้างอย่างปลอดภัย ทำความสะอาด และเปลี่ยนไดอะแฟรมหากจำเป็น
