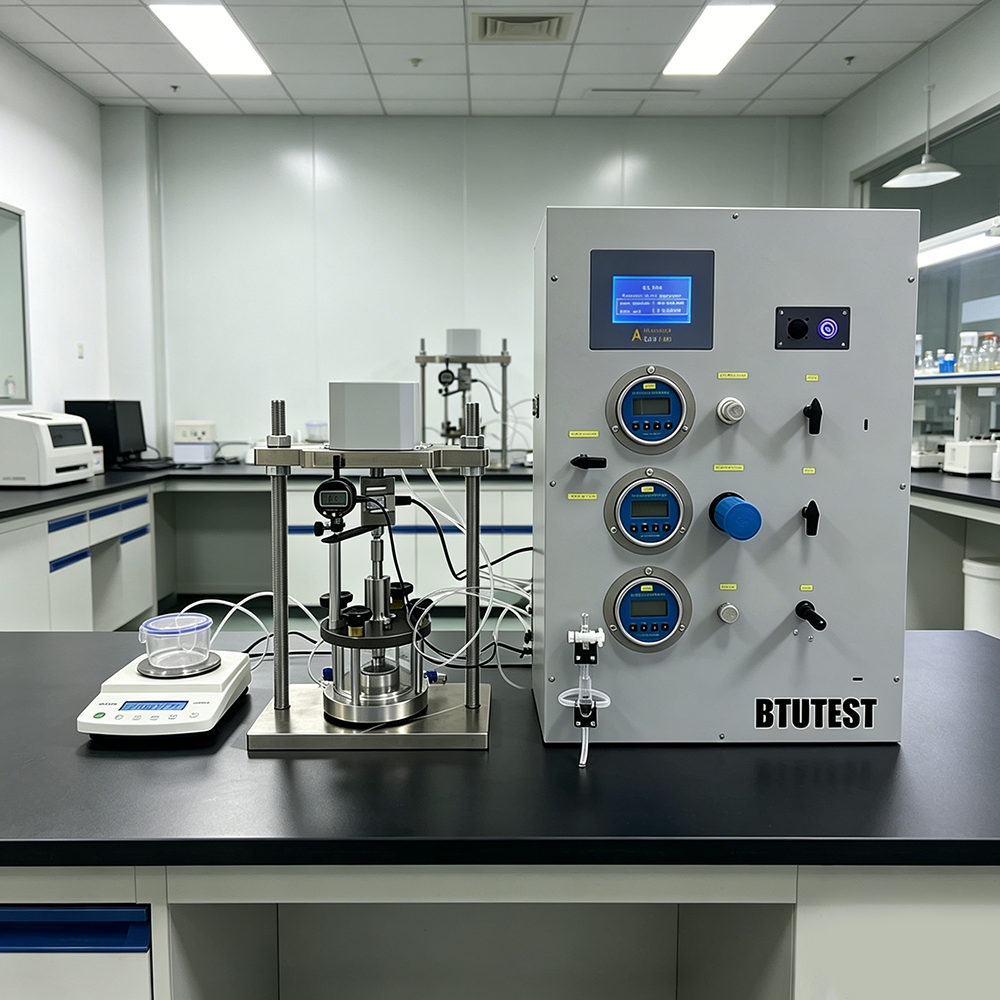

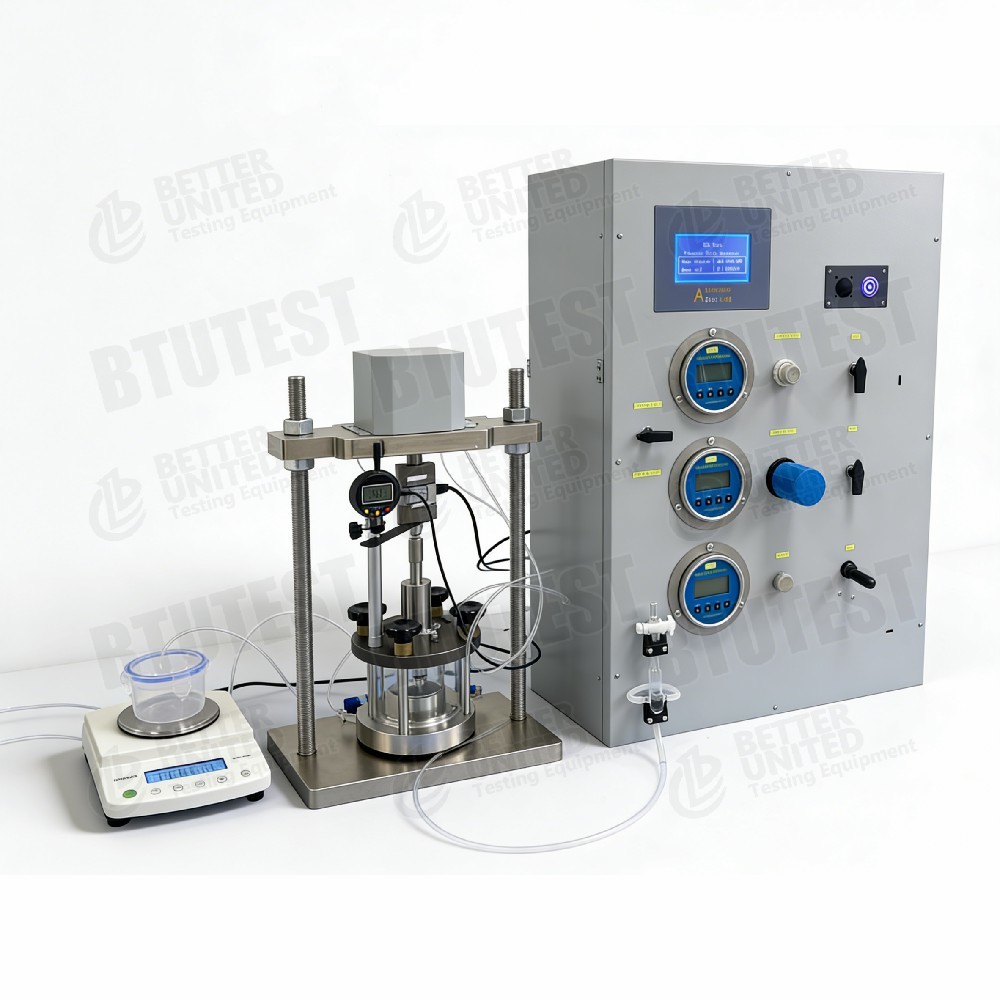

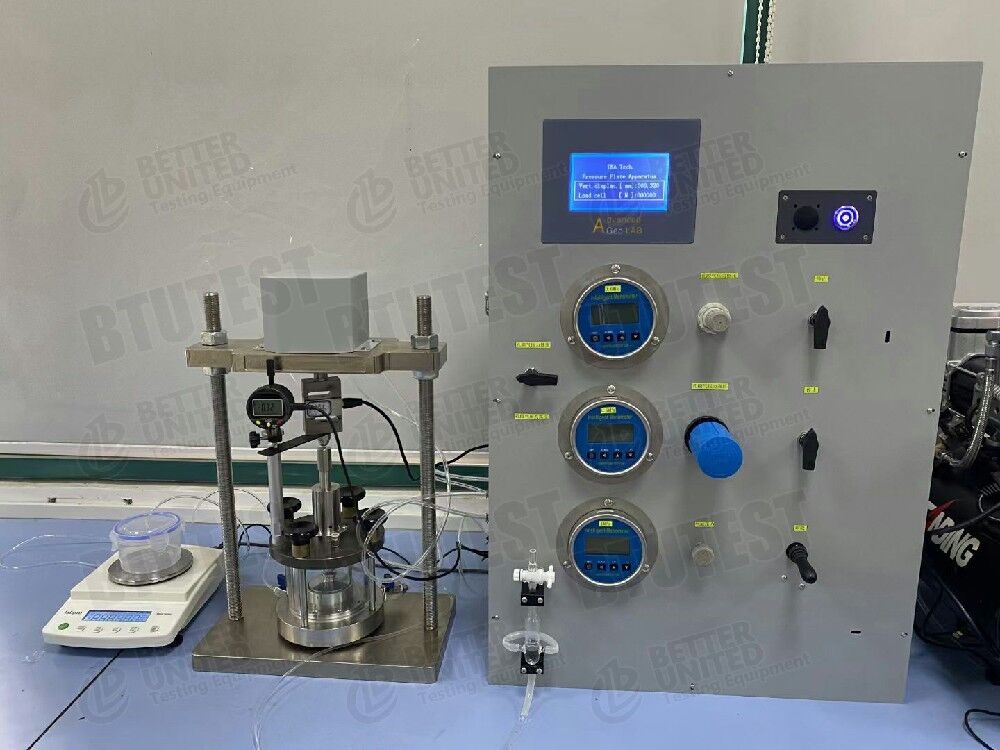

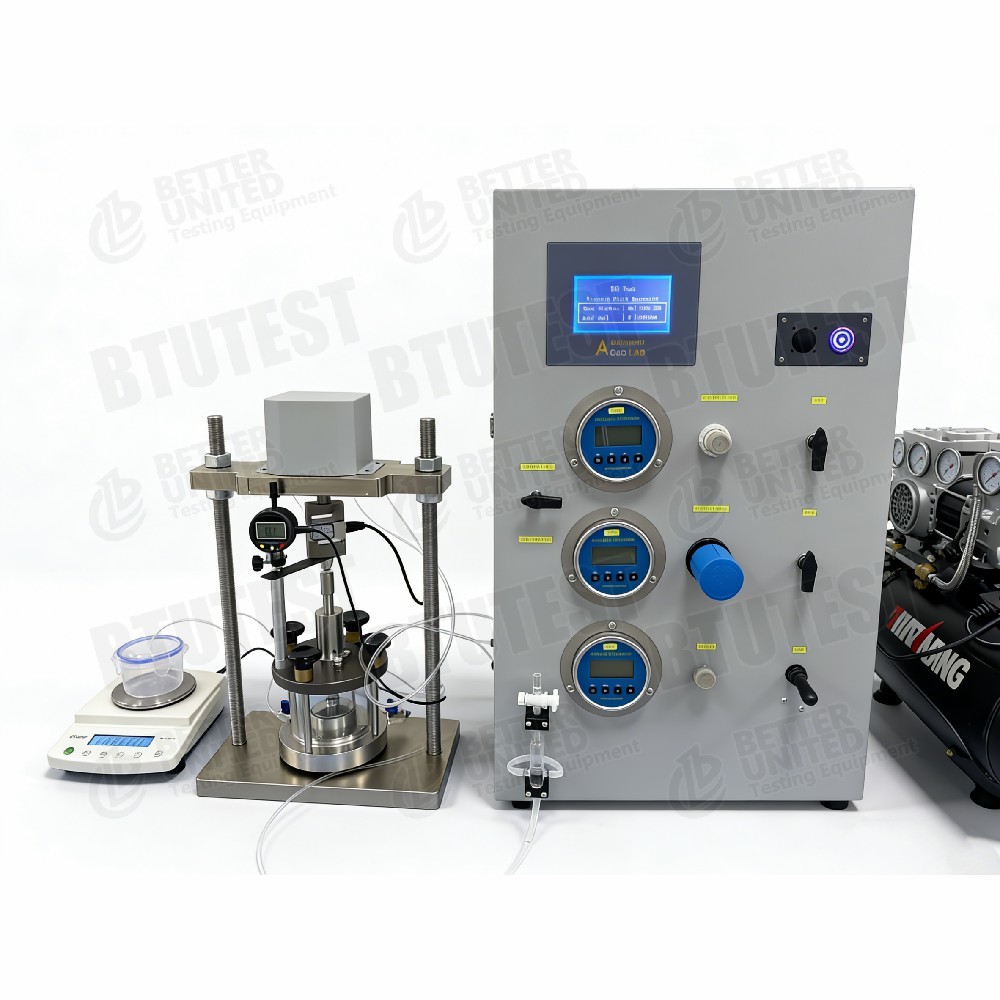

อุปกรณ์เมมเบรนแรงดันดินเนื้อหยาบ

รายละเอียดสินค้า

คําอธิบาย

เครื่องมือชุดนี้ถูกออกแบบมาเพื่อการทดสอบดินที่ไม่จืดเพื่อกําหนดเส้นโค้งลักษณะดิน-น้ํา (Soil-Water Characteristic Curve - SWCC)ความสัมพันธ์ระหว่างการดูดเมทริกและปริมาณน้ําในดิน (ปริมาณน้ํา, เนื้อหาของน้ํา gravimetric หรือระดับความอิ่ม) อุปกรณ์ใช้เทคนิค axis-translation เพื่อนําการดูดเมทริกไปใช้กับตัวอย่างโดยการควบคุมความดันของอากาศโดยได้รับ SWCC ครบถ้วน. มันถูกใช้อย่างแพร่หลายในกลไกดินที่ไม่จืดหยุ่น, การวิเคราะห์ความมั่นคงของชัน, การคาดการณ์การชําระรากฐาน, และสาขาที่เกี่ยวข้อง

มีให้เลือก 2 รูปแบบ

• BTU- SWCC-1(อุปกรณ์ปลาความดันมาตรฐาน)
• BTU- SWCC-2(อุปกรณ์แผ่นผิวกดกดของดินที่มีเมล็ดหยาบ) ซึ่งมีห้องภายในที่ใหญ่กว่าที่สามารถรองรับแผ่นเซรามิกหลายแผ่นที่วางอยู่บนกัน

มาตรฐานการทดสอบ

อุปกรณ์ที่เหมาะสมกับมาตรฐานสากลต่อไปนี้ ซึ่งรวมถึงวิธีการทดสอบแผ่นความดัน / หลอดความดัน:

• ASTM D6836(วิธีการทดสอบมาตรฐานสําหรับการกําหนดเส้นโค้งลักษณะของน้ําดิน)วิธี B (ห้องความดันที่มีการวัดปริมาณ) และวิธี C (ห้องความดันที่มีการวัด gravimetric) ครอบคลุมช่วงดูดจาก 0 ถึง 1500 kPaซึ่งเป็นระยะของอุปกรณ์แผ่นความดัน 15 บาร์
• ISO 11274(คุณภาพของดิน ∆ การกําหนดลักษณะการเก็บน้ํา ∆ วิธีการปฏิบัติการ): ข้อ 44 โดยเฉพาะเจาะจงอธิบายการใช้เครื่องดูดป้ายความดัน เพื่อกําหนดการเก็บน้ําในดินในช่วงความดันประมาณ 5 kPa ถึง 1500 kPa.
• ASTM D2325(วิธีการทดสอบมาตรฐานสําหรับความสัมพันธ์ของประสาทประสาทและความชื้นสําหรับดินที่หยาบและมีเนื้อเยื่อกลาง โดยอุปกรณ์เยื่อความดัน
• GB/T 50123‐2019(มาตรฐานสําหรับวิธีการทดสอบทางภูมิศาสตร์ ช่องการทดสอบดินที่ไม่เต็ม)

รายละเอียด

BTU- SWCC-1 (อุปกรณ์ปลาดันแบบมาตรฐาน)

BTU‐SWCC‐2 (อุปกรณ์กระจกความดันดินผสมหยาบ)

รายละเอียด

• หลักการหลัก (เทคนิคการแปลแกน): ความดันอากาศถูกนําไปสู่ห้องความดันผ่านเครื่องควบคุมความดัน ความดันอากาศนี้เท่ากับการดูดเมทริกที่นําไปใช้กับตัวอย่างเนื่องจากแผ่นเซรามิกมีค่าการเข้าอากาศสูง (15 Bars, สูงกว่าความดันอากาศที่ใช้) มันป้องกันการเจาะอากาศในขณะที่อนุญาตให้น้ํา pore ผ่านแผ่นเซรามิกไปยังสายระบายน้ําสําหรับการวัดนี่คือวิธีมาตรฐานสําหรับการกําหนด SWCC ของดินที่ไม่จืด และได้รับการรับรองอย่างกว้างขวาง.

• ดิสก์เซรามิกที่มีอากาศเข้าสูง (15 Bar): ดิสก์เซรามิก 15 บาร์เป็นองค์ประกอบสําคัญของอุปกรณ์ขนาดขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมขุมให้แน่ใจว่าความดันของน้ําโปร์คงอยู่ที่ความดันชั้นบรรยากาศตลอดการทดสอบBTU-SWCC-2 ยังมีแผ่นเซรามิก 5 Bar สําหรับการทดสอบดูดต่ํา

• ระบบบรรทุกอากาศตั้ง: อุปกรณ์พร้อมกับกระบอกบรรทุกแบบสองทิศทาง (แรง 0-5 kN, ความยืดหยุ่น 0-50 mm) ทําให้สามารถนําภาระตั้งไว้ในสภาพ K0 (สภาพรวม)นี่คือจําลองสถานการณ์ความเครียดในสถานที่สําหรับการทดสอบ SWCC ที่ขึ้นอยู่กับความเครียด (SDSWCC).

• เครื่องวัดความดันแบบคู่และเครื่องควบคุม: เครื่องวัดความดันระดับความแม่นยําสูงประเภท 0.25 และตัวควบคุมที่มีความดันการให้ความแรงปรับได้ 0-1.5 MPa ให้การควบคุมการดูดที่แม่นยํา

• เครื่องวัดปริมาณ: ระยะ 0-200 ml ความแม่นยํา ±0.01 ml วัดการระบายน้ําของตัวอย่างอย่างอย่างแม่นยํา ทําให้สามารถคํานวณการเปลี่ยนแปลงปริมาณน้ํา

• ระบบจอ LCD: การแสดงแรงแกนและการเคลื่อนที่ในเวลาจริงเพื่อการติดตามง่าย

• ซอฟต์แวร์ในการเก็บข้อมูลและการประมวลผล: ซอฟต์แวร์พิเศษบันทึกการระบายน้ํากับเวลาโดยอัตโนมัติ, คํานวณการเปลี่ยนแปลงปริมาณน้ํา, สร้างเส้นโค้ง SWCC, และผลิตปริมาตรสําคัญ (ค่าการเข้าอากาศ, ปริมาณน้ําเหลือ, ฯลฯ)

• ระบบควบคุมอุณหภูมิ: 0 °C + 90 °C สามารถศึกษาผลกระทบของอุณหภูมิต่อการเก็บน้ําในดินที่ไม่จืด

• การออกแบบความจุสูง (BTU- SWCC-2): ห้องภายในสามารถเก็บตัวอย่างแหวนตัดได้ถึง 48 ตัวอย่างพร้อมกัน ทําให้ประสิทธิภาพการทดสอบชุดดีขึ้นอย่างมาก

การใช้งาน

• การกําหนดเส้นโค้งลักษณะดิน-น้ํา (SWCC) ของดินที่ไม่เต็ม (เส้นทางการแห้งและการชื้น)
• การศึกษาความสัมพันธ์ระหว่างการดูดเมทริกและปริมาณน้ําในดิน
• การวิเคราะห์ความมั่นคงของความชัน (SWCC เป็นพื้นฐานในการกําหนดทฤษฎีความแข็งแรงในการตัดดินที่ไม่เต็มอิ่ม)
• ความสามารถในการแบ่งและการคาดการณ์การลงทุนของรากฐาน (พารามิเตอร์สําคัญในเครื่องจักรดินที่ไม่เต็ม)
• การวิเคราะห์ลักษณะการรั่วไหล (การกําหนดความสามารถในการขับเคลื่อนไฮดรอลิกที่ไม่เต็ม)
• การประเมินอิทธิพลของการเปลี่ยนแปลงน้ําใต้ดินต่อพฤติกรรมด้านวิศวกรรมดิน
• การประเมินผลประกอบการของระบบบรรจุฝังขยะ
• พฤติกรรมการเชื่อมโยงทางไฮโด-แมคเนียมของดินที่ไม่จืด
• การประเมินการเก็บน้ําของดินที่ปรับปรุงโดยเบนโทไนท์ หรือดินที่มั่นคง
• การศึกษาการปรับตัวต่อการเปลี่ยนแปลงสภาวะอากาศสําหรับพื้นฐาน

ข้อดี

• ระยะการดูดที่กว้าง: การดูดดูดที่ควบคุมได้สูงสุด 15 Bar (1500 kPa) ตอบสนองอย่างเต็มที่กับวิธี ASTM D6836 B/C ซึ่งครอบคลุมช่วงดูดดูดของดินที่ไม่จืดมากที่สุด
• การควบคุมการดูดดูดความแม่นยําสูง: เครื่องวัดความดันชั้น 0.25 และเครื่องควบคุมความแม่นยํา ให้ความแม่นยําในการควบคุมการดูดที่นําในอุตสาหกรรม
• ความสามารถในการทดสอบ SWCC ที่ขึ้นอยู่กับความเครียด:ระบบบรรทุกอากาศแบบตั้งเฉพาะอย่างยิ่ง ทําให้การใช้ภาระตั้ง (0-5 kN) ภายใต้สภาพ K0 อนุญาตให้มีการทดสอบ SWCC (SDSWCC) ที่ขึ้นอยู่กับความเครียดที่จําลองสภาพความเครียดในสถานที่จริง, คุณสมบัติที่ไม่มีในอุปกรณ์แผ่นความดันมาตรฐาน
• ระยะการวัดขนาดใหญ่: ระยะการวัดระบายน้ํา 0-200 ml ด้วยความแม่นยํา ±0.01 ml 适合各种土壤类型
• การติดตามข้อมูลในเวลาจริง: หน้าจอ LCD แสดงแรงแกนและการย้ายเพื่อการติดตามการทดสอบง่าย
• ตัวอย่างหลายขนาด: รองรับ Φ61.8mm, Φ70mm, Φ90mm; รุ่นที่มีเมล็ดหยาบรองรับตัวอย่าง Φ150mm
• ความสามารถในการทํางานสูง (BTU- SWCC-2): สามารถตรวจสอบตัวอย่างได้ถึง 48 ตัวอย่างพร้อมกัน
• การควบคุมอุณหภูมิ: ระบบ 0 °C + 90 °C เป็นตัวเลือก ทําให้สามารถศึกษาผลกระทบของอุณหภูมิต่อพฤติกรรมของดินที่ไม่อิ่ม
• การเก็บข้อมูลโดยอัตโนมัติ: โปรแกรมพิเศษคํานวณและวาดแผนกเส้นโค้ง SWCC โดยอัตโนมัติ ลดความผิดพลาดในการประมวลผลข้อมูลด้วยมือ
• ขั้นตอนการทดสอบมาตรฐาน: ตอบสนองอย่างเต็มที่กับ ASTM D6836 และ ISO 11274 ผลการทดสอบได้รับการยอมรับระดับนานาชาติ

การ เลือก อะไร

กระแสกระบวนการ

• การเตรียมตัว: เตรียมตัวอย่างดินขนาดที่กําหนดตามวิธีการมาตรฐาน วัดปริมาณน้ําเริ่มต้น วางไว้ในวงตัด
• ดิสก์เซรามิก Saturate: เติมเต็มแผ่นเซรามิก 15 บาร์ที่มีการเข้าอากาศสูง และถอดกระบอกอากาศทั้งหมดออก
• การติดตั้งตัวอย่าง: วางแผ่นเซรามิกที่อิ่มอยู่ด้านล่างของห้องความดัน; วางตัวอย่างอยู่บนแผ่นเซรามิก เพื่อให้มีการสัมผัสที่ดี
• ติดต่อระบบระบายน้ํา: ติดต่อสายระบายน้ํากับอุปกรณ์วัดปริมาณ (ช่วง 0-200 ml ความแม่นยํา ± 0.01 ml)
• ใช้แรงกดอากาศ: ปรับความดันอากาศเป้าหมาย (0-1.5 MPa ปรับได้อย่างอิสระ) อย่างช้าช้า โดยใช้ตัวควบคุมความแม่นยําสูง
• วัดระบายน้ําและกําหนดสมดุล: เมื่อการระบายน้ําของตัวอย่างดินที่การดูดนี้บรรลุสมดุล จดวงจรระบายน้ําสะสมด้วยเครื่องวัดวงจรความสมดุลโดยทั่วไปถือว่าได้รับเมื่อการอ่านต่อเนื่อง (e. g., มากกว่า 24 ชั่วโมง) เปลี่ยนแปลงน้อยกว่า 0.01 ml
• เพิ่มการดูด stepwise: ตามแผนการทดสอบ เพิ่มความดันอากาศค่อยๆ (ดังนั้นเพิ่มการดูดเมทริก) และซ้ําขั้นตอน 5-6 เพื่อได้รับข้อมูลการระบายน้ําที่จุดดูดหลายจุด
• การลดและชั่งตัวอย่าง: หลังจากที่ครบจุดดูดทั้งหมด ปล่อยความดันอากาศ ถอนตัวอย่างและวัดปริมาณน้ําสุดท้าย
• การคํานวณ: โดยใช้ปริมาณการระบายน้ําในแต่ละขั้นตอนการดูด พร้อมกับปริมาณน้ําเริ่มต้นและปริมาณน้ําสุดท้าย ลงคํานวณปริมาณน้ํา (หรือระดับความอิ่ม) ในแต่ละจุดดูด
• การติดตั้งเส้นโค้ง SWCC: การแสดงค่าการดูดกับปริมาณน้ําที่ตรงกันบนกราฟครึ่งโลการิทมิก; ใช้โปรแกรมมืออาชีพในการดําเนินการปรับโค้งและได้รับ SWCC ครบถ้วน
• ปริมาตรการสกัด: จากเส้นโค้ง SWCC ดึงปริมาตรสําคัญ ≈ ค่าเข้าอากาศ (AEV) เนื้อหาน้ําเหลือ, ความชันของเส้นโค้ง เป็นต้น
• การสร้างรายงาน: สร้างรายงานการทดสอบที่รวมเส้นโค้ง SWCC และปริมาตรสําคัญ
