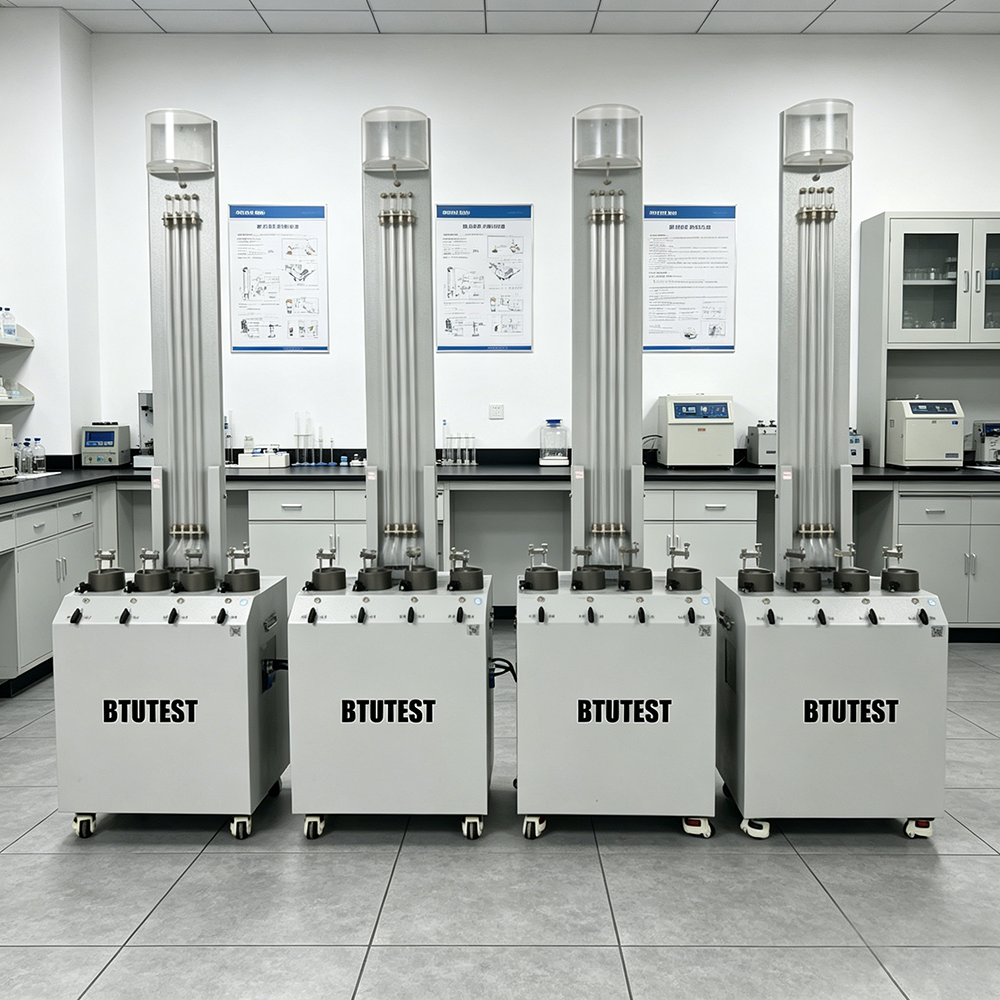

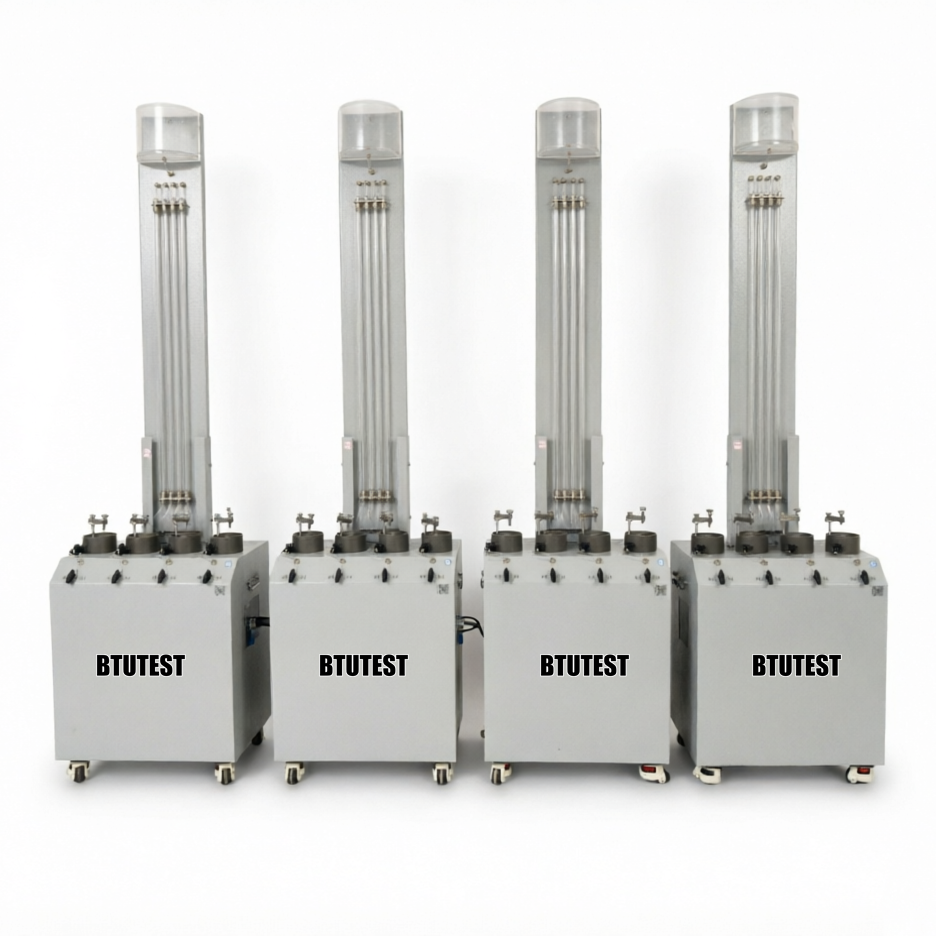

เครื่องวัดค่าเปอร์เมียมมิเตอร์แบบ Falling Head แบบอัจฉริยะสี่หน่วย

รายละเอียดสินค้า

เครื่องวัดค่าเพอร์เมียมมิเตอร์แบบ Falling Head แบบอัจฉริยะสี่ยูนิตสำหรับดินเนื้อละเอียด

แบบอย่างบีทียู-FHP-4

คำอธิบาย

อุปกรณ์นี้คือกเครื่องวัดค่าเพอร์มีมิเตอร์หัวตกแบบสี่ยูนิตอัจฉริยะสำหรับดินเนื้อละเอียด, แบบอย่างบีทียู-FHP-4ใช้เพื่อกำหนดค่าสัมประสิทธิ์การซึมผ่านของดินเนื้อละเอียด (ดินตะกอน ดินเหนียวทราย ดินเหนียว และดินสิ่งแวดล้อม) มีโครงสร้างสี่หน่วย ช่วยให้สามารถทดสอบการซึมผ่านของส่วนหัวที่ตกลงมาพร้อมกันบนชิ้นงานทั้ง 4 ชิ้น แทนที่เครื่องวัดค่าเปอร์มีมิเตอร์ Type 55 แบบเดิม คุณสมบัติหลัก:

• เครื่องทดสอบค่าสัมประสิทธิ์การซึมผ่านอัตโนมัติเต็มรูปแบบ
• เส้นผ่านศูนย์กลางของชิ้นงาน 61.8 มม. (พื้นที่ 30 ตร.ซม.)
• ความสูงของชิ้นงาน 40 มม. (ความยาวเส้นทางการไหล)
• พื้นที่หน้าตัดของท่อหัวล้ม 0.785 ซม.²
• เซ็นเซอร์วัดระดับของเหลว: ช่วงหัวน้ำ 2000 มม. ความละเอียด 0.1 มม. ความแม่นยำ ±0.15% FS
• อ่างเก็บน้ำ: 6 ลิตร มีฝาปิดเพื่อรักษาความสะอาดของน้ำ
• ติดตั้งระบบเก็บข้อมูลและซอฟต์แวร์ การแสดงความสูงของหัวน้ำแบบเรียลไทม์ สถานะการทดสอบ ฯลฯ
• อินเตอร์เฟซการสื่อสารความเร็วสูงกับคอมพิวเตอร์ ซอฟต์แวร์ตรวจสอบกราฟการทำงานแบบเรียลไทม์ การจัดเก็บข้อมูล และการได้มา

มาตรฐานการทดสอบ (นานาชาติ)

• มาตรฐาน ASTM D5084(วิธีทดสอบมาตรฐานการซึมผ่านของดิน – วิธีตกหัว)
• มาตรฐาน ASTM D5856(การซึมผ่านของดินโดยใช้เครื่องวัดการซึมผ่านของผนังแบบยืดหยุ่น)
• ISO 17892-11(การทดสอบทางธรณีเทคนิค – การทดสอบการซึมผ่าน)
• บี 1377-6(มาตรฐานอังกฤษ – การทดสอบการซึมผ่าน)
• จีน SL 237-042(ขั้นตอนการทดสอบทางธรณีเทคนิค – การทดสอบการซึมผ่านของศีรษะล้ม)
• เจจีเอส 0563(มาตรฐานการทดสอบการซึมผ่านของญี่ปุ่น)

อุปกรณ์นี้เหมาะสำหรับการทดสอบการซึมผ่านของส่วนหัวที่ตกลงมาบนดินเนื้อละเอียด และสามารถตอบสนองข้อกำหนดของมาตรฐานข้างต้นเกี่ยวกับขนาดของชิ้นงานทดสอบ การวัดหัวน้ำ การเก็บข้อมูล ฯลฯ

ข้อมูลจำเพาะ

พารามิเตอร์	ข้อมูลจำเพาะ
แบบอย่าง	บีทียู-เอฟเอชพี-4
ชื่อเครื่องดนตรี	เครื่องวัดค่าเปอร์เมียมมิเตอร์แบบ Falling Head แบบสี่ยูนิตอัจฉริยะสำหรับดินเนื้อละเอียด
โครงสร้าง	สี่ยูนิต (เซลล์เปอร์มีมิเตอร์อิสระ 4 เซลล์)
เส้นผ่านศูนย์กลางของชิ้นงาน	61.8 มม. (พื้นที่ 30 ตร.ซม.)
ความสูงของชิ้นงาน	40 มม. (ความยาวเส้นทางการไหล)
พื้นที่หน้าตัดของท่อหัวล้ม	0.785 ตร.ซม
เซ็นเซอร์ระดับของเหลว	ช่วงหัวจ่ายน้ำ 2000 มม. ความละเอียด 0.1 มม. ความแม่นยำ ±0.15% FS
อ่างเก็บน้ำ	6 ลิตร ปิดผนึก
การได้มาซึ่งข้อมูล	รวมระบบและซอฟต์แวร์ การแสดงหัวน้ำแบบเรียลไทม์ สถานะการทดสอบ
อินเตอร์เฟซการสื่อสาร	อินเทอร์เฟซความเร็วสูง
ฟังก์ชั่นซอฟต์แวร์	การตรวจสอบเส้นโค้ง การจัดเก็บข้อมูล และการได้มาแบบเรียลไทม์
ประเภทของดินที่ใช้บังคับ	ดินตะกอน ดินเหนียว ดินเหนียว ดินสิ่งแวดล้อม

รายละเอียด

• โครงสร้างอิสระสี่ยูนิต– สามารถทดสอบชิ้นงานได้ 4 ชิ้นพร้อมกัน ซึ่งช่วยเพิ่มประสิทธิภาพได้อย่างมาก แต่ละเซลล์ของเพอร์มีมิเตอร์มีความเป็นอิสระเพื่อหลีกเลี่ยงการรบกวน
• ออกแบบมาสำหรับดินเนื้อละเอียด– เส้นผ่านศูนย์กลางของชิ้นงาน 61.8 มม. สูง 40 มม. เป็นไปตามข้อกำหนดมาตรฐานสำหรับการทดสอบการซึมผ่านของดินเนื้อละเอียด
• วิธีล้มหัว– เหมาะสำหรับดินที่มีการซึมผ่านต่ำ (k = 10⁻⁵ ถึง 10⁻⁸ cm/s) คำนวณค่าสัมประสิทธิ์การซึมผ่านจากการสลายตัวของแหล่งน้ำเมื่อเวลาผ่านไป
• เซ็นเซอร์วัดระดับของเหลวที่มีความแม่นยำสูง– ช่วงหัวจ่ายน้ำ 2000 มม. ความละเอียด 0.1 มม. ความแม่นยำ ±0.15% FS – เหนือกว่าการอ่านค่าด้วยตนเองอย่างมาก
• อ่างเก็บน้ำที่ปิดสนิท– ความจุ 6 ลิตร การออกแบบที่ปิดสนิทป้องกันการปนเปื้อนและการระเหยของแหล่งน้ำ
• การได้มาและซอฟต์แวร์อัตโนมัติเต็มรูปแบบ– การแสดงเส้นโค้งการสลายตัวของหัวน้ำแบบเรียลไทม์, การคำนวณค่าสัมประสิทธิ์การซึมผ่านอัตโนมัติ, การจัดเก็บข้อมูลอัตโนมัติ, การเล่นเส้นโค้ง
• แทนที่เพอร์มีมิเตอร์ Type 55 แบบเดิม– Traditional Type 55 เป็นยูนิตเดียวพร้อมการอ่านแบบแมนนวล อุปกรณ์นี้มีสี่ยูนิตและเป็นอัตโนมัติเต็มรูปแบบ ซึ่งช่วยเพิ่มประสิทธิภาพและความแม่นยำได้อย่างมาก
• การบังคับใช้ที่ชัดเจน– ดินตะกอน ดินเหนียวปนทราย ดินเหนียว และดินสิ่งแวดล้อม (เช่น ดินที่ปนเปื้อน ดินแข็งตัว/คงตัว)

แอปพลิเคชัน

• การสำรวจพื้นที่ธรณีเทคนิค– กำหนดค่าสัมประสิทธิ์การซึมผ่านของชั้นดินเนื้อละเอียดตามธรรมชาติสำหรับการวิเคราะห์การซึมผ่าน
• เติมวิศวะ– ประเมินความสามารถในการซึมผ่านของเขื่อน การถมเขื่อน และระดับย่อย
• ธรณีเทคนิคสิ่งแวดล้อม– วัดความสามารถในการซึมผ่านของดินที่ปนเปื้อนและดินแข็งตัว/คงตัวเพื่อประเมินประสิทธิภาพของสิ่งกีดขวาง
• การสอนและการวิจัย– ห้องปฏิบัติการกลศาสตร์ดินของมหาวิทยาลัยสำหรับการทดลองของนักศึกษาและการทดสอบการวิจัย
• การเปลี่ยนอุปกรณ์เก่า– อัปเกรดจากเพอร์มีมิเตอร์ Type 55 แบบดั้งเดิมเพื่อระบบอัตโนมัติที่สูงขึ้น

ข้อดี

• ประสิทธิภาพสูงสี่ยูนิต– การทดสอบสี่ชิ้นทดสอบในการรันครั้งเดียว ซึ่งมีประสิทธิภาพมากกว่าอุปกรณ์หน่วยเดียวถึงสี่เท่า
• การวัดอัตโนมัติเต็มรูปแบบ– เซ็นเซอร์ระดับของเหลวบันทึกการเปลี่ยนแปลงของหัวน้ำโดยอัตโนมัติ ซอฟต์แวร์จะคำนวณค่าสัมประสิทธิ์การซึมผ่านโดยอัตโนมัติ ช่วยลดข้อผิดพลาดในการอ่านของมนุษย์
• มีความแม่นยำสูง– ความละเอียดของหัวน้ำ 0.1 มม. ความแม่นยำ 0.15% FS – เหนือกว่าการอ่านแบบแมนนวล (โดยทั่วไป 1 มม.)
• อ่างเก็บน้ำที่ปิดสนิท– ป้องกันการปนเปื้อนและการระเหยของน้ำ ทำให้คุณภาพน้ำคงที่
• การตรวจสอบเส้นโค้งแบบเรียลไทม์– ซอฟต์แวร์แสดงหัวน้ำแบบเรียลไทม์เทียบกับกราฟเวลาเพื่อการประเมินสถานะการทดสอบที่ง่ายดาย
• จัดเก็บข้อมูลอัตโนมัติ– ข้อมูลการทดสอบสามารถส่งออกเพื่อสร้างรายงานได้ง่าย
• การบังคับใช้ที่กว้าง– ดินตะกอน ดินเหนียว ดินเหนียว และดินสิ่งแวดล้อม
• อัพเกรดอุปกรณ์แบบดั้งเดิม– ล้ำสมัยและสะดวกกว่าเครื่องวัดเพอร์มีมิเตอร์ Type 55

สิ่งที่ต้องเลือก

เลือกอุปกรณ์นี้หรือเปรียบเทียบกับประเภทอื่นๆ ตามข้อกำหนดในการทดสอบ:

การไหลของกระบวนการ

ตัวอย่าง:การทดสอบการซึมผ่านของหัวล้มสี่หน่วย (ดินเนื้อละเอียด)

• การเตรียมตัวอย่าง
  • ตัดดินเนื้อละเอียดที่ไม่ถูกรบกวน หรือเตรียมชิ้นงานที่ขึ้นรูปใหม่โดยใช้วงแหวนตัดขนาด 61.8 มม. × 40 มม.
  • วัดปริมาณน้ำเริ่มต้นและทำให้ชิ้นงานทดสอบเปียก (สุญญากาศหรือการแช่น้ำ)

• การติดตั้งตัวอย่าง
  • วางชิ้นงานทดสอบที่อิ่มตัวแล้วลงในเซลล์เปอร์เมียมิเตอร์ (โดยมีหินที่มีรูพรุนอยู่ด้านล่าง) เพื่อให้แน่ใจว่าไม่มีอากาศรั่วหรือผนังด้านข้าง
  • ติดตั้งเซลล์เปอร์เมียมิเตอร์สี่เซลล์บนฐานสี่ยูนิต และเชื่อมต่อท่อส่วนหัวที่ตกลงมา
  • เชื่อมต่อถังเก็บน้ำและท่อ ตรวจให้แน่ใจว่าการเชื่อมต่อทั้งหมดปิดสนิท

• การระบายอากาศและความอิ่มตัวของสี
  • เปิดวาล์วทางเข้าน้ำเพื่อให้น้ำไหลขึ้นผ่านชิ้นงานทดสอบ โดยไล่ฟองอากาศออกจากชิ้นงานและท่อ
  • ปิดวาล์วระบายอากาศเพื่อให้ชิ้นงานทดสอบมีความอิ่มตัวเต็มที่

• ตั้งค่าพารามิเตอร์การทดสอบ
  • ในซอฟต์แวร์ อินพุต: ความสูงของชิ้นงานทดสอบ (40 มม.), พื้นที่ชิ้นงานทดสอบ (30 ซม.²), พื้นที่หน้าตัดของท่อส่วนหัวที่ตกลงมา (0.785 ซม.²)
  • ตั้งหัวจ่ายน้ำเริ่มต้น (เช่น 1800 มม.) และหัวจ่ายน้ำสุดท้าย (เช่น 200 มม.)
  • ตั้งค่าช่วงเวลาการสุ่มตัวอย่าง (เช่น 1 วินาทีหรือทริกเกอร์อัตโนมัติ)

• เริ่มการทดสอบ
  • ซอฟต์แวร์เริ่มบันทึกหัวน้ำเทียบกับเวลา (อ่านโดยอัตโนมัติจากเซ็นเซอร์ระดับของเหลว)
  • กราฟแสดงการสลายตัวของหัวน้ำแบบเรียลไทม์ (สเกลกึ่งล็อก)
  • การทดสอบจะสิ้นสุดโดยอัตโนมัติเมื่อหัวน้ำลดลงถึงค่าสุดท้าย (หรือสามารถหยุดด้วยตนเองได้)

• การบันทึกและการคำนวณข้อมูล
  • ซอฟต์แวร์จะบันทึกข้อมูลหัวน้ำและเวลาโดยอัตโนมัติ
  • คำนวณค่าสัมประสิทธิ์การซึมผ่านโดยใช้สูตรค่าหัวที่ตกลงมา:
    ea = พื้นที่หน้าตัดของท่อหัวตก, L = ความสูงของชิ้นงานทดสอบ, A = พื้นที่ชิ้นงานทดสอบ, t = ช่วงเวลา, h₁ และ h₂ คือหัวน้ำที่สอดคล้องกัน
  • สามารถคำนวณค่า k หลายค่าในช่วงเวลาและค่าเฉลี่ยที่ต่างกันได้

• การทำความสะอาด
  • หลังการทดสอบ ให้ปิดช่องเติมน้ำ และนำชิ้นงานทดสอบออก
  • ทำความสะอาดเซลล์เพอร์มีมิเตอร์ ท่อ และอ่างเก็บน้ำ

สรุป:BTU-FHP-4 คือเครื่องวัดค่าเปอร์เมียมแบบส่วนหัวแบบหล่นสี่หน่วยอัจฉริยะ ซึ่งออกแบบมาโดยเฉพาะสำหรับดินที่มีเม็ดละเอียด เช่น ดินตะกอน ดินเหนียว และดินเหนียวปนทราย สามารถทดสอบชิ้นงานได้ 4 ชิ้นพร้อมกัน โดดเด่นด้วยเซ็นเซอร์ระดับของเหลวที่มีความแม่นยำสูง (ความละเอียด 0.1 มม.) ซอฟต์แวร์อัตโนมัติเต็มรูปแบบ การแสดงกราฟส่วนหัวของน้ำแบบเรียลไทม์ และการคำนวณค่าสัมประสิทธิ์การซึมผ่านอัตโนมัติ ซึ่งมาแทนที่เครื่องวัดเปอร์เมียม Type 55 แบบเดิม และช่วยปรับปรุงประสิทธิภาพและความแม่นยำอย่างมาก เหมาะสำหรับการตรวจสอบไซต์งานธรณีเทคนิค วิศวกรรมการเติม ธรณีเทคนิคสิ่งแวดล้อม และสาขาอื่นๆ โปรดทราบว่าอุปกรณ์นี้ไม่เหมาะสำหรับดินเนื้อหยาบ (ซึ่งต้องใช้ค่าซึมผ่านของส่วนหัวคงที่) และมีไว้สำหรับใช้ในห้องปฏิบัติการ
