อุปกรณ์บีบอัดแบบไม่ จำกัด อัตโนมัติ

รายละเอียดสินค้า

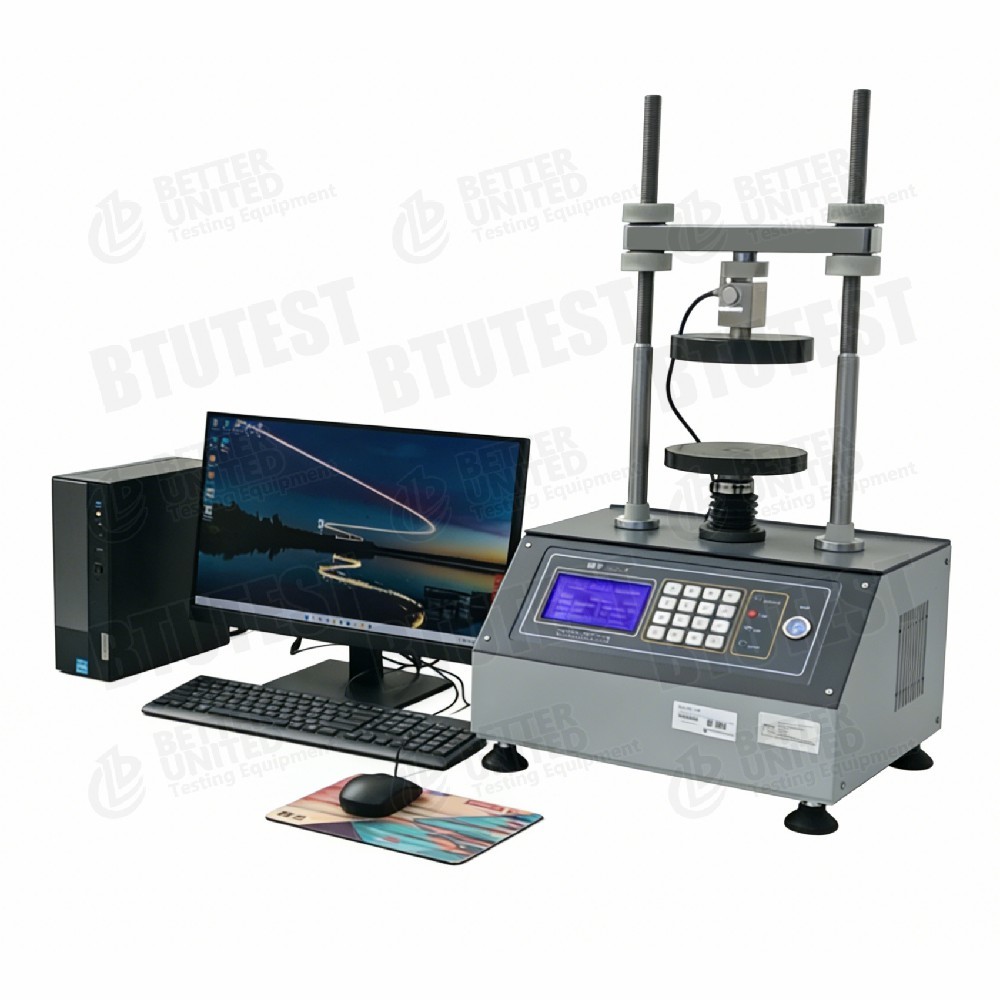

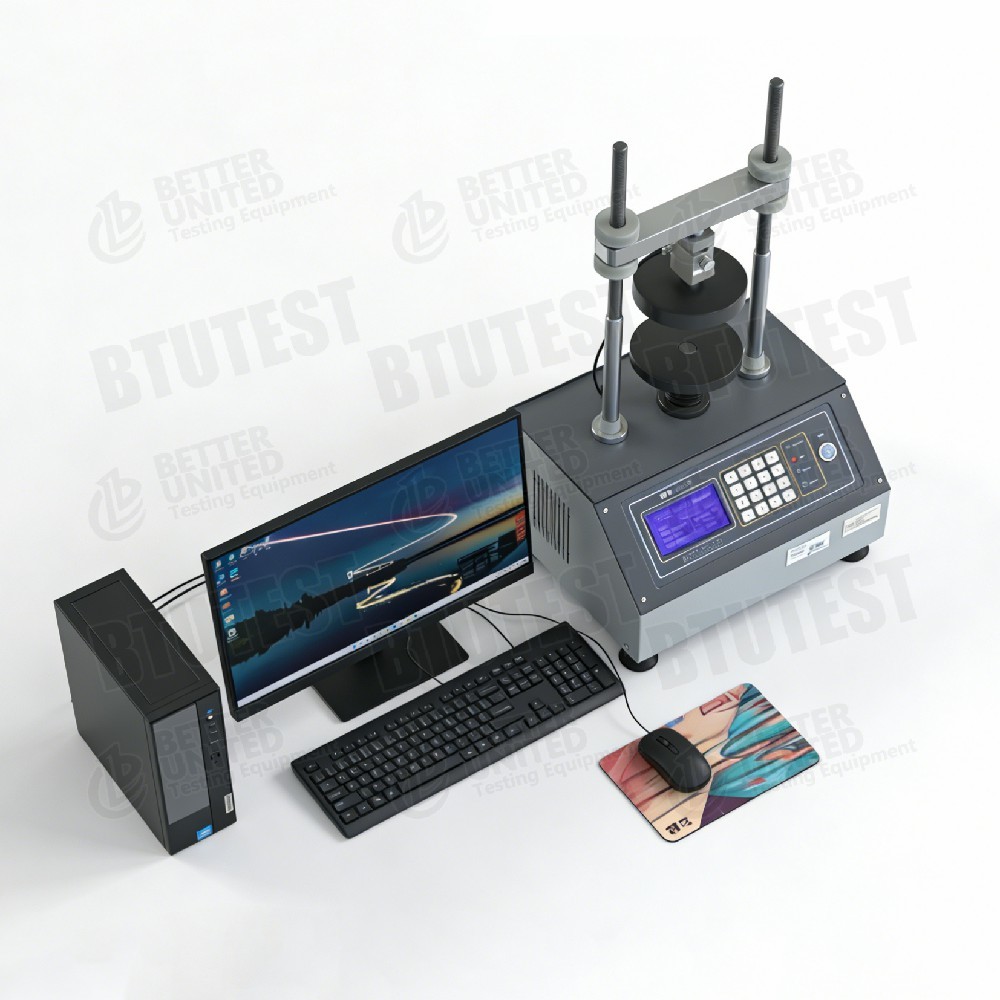

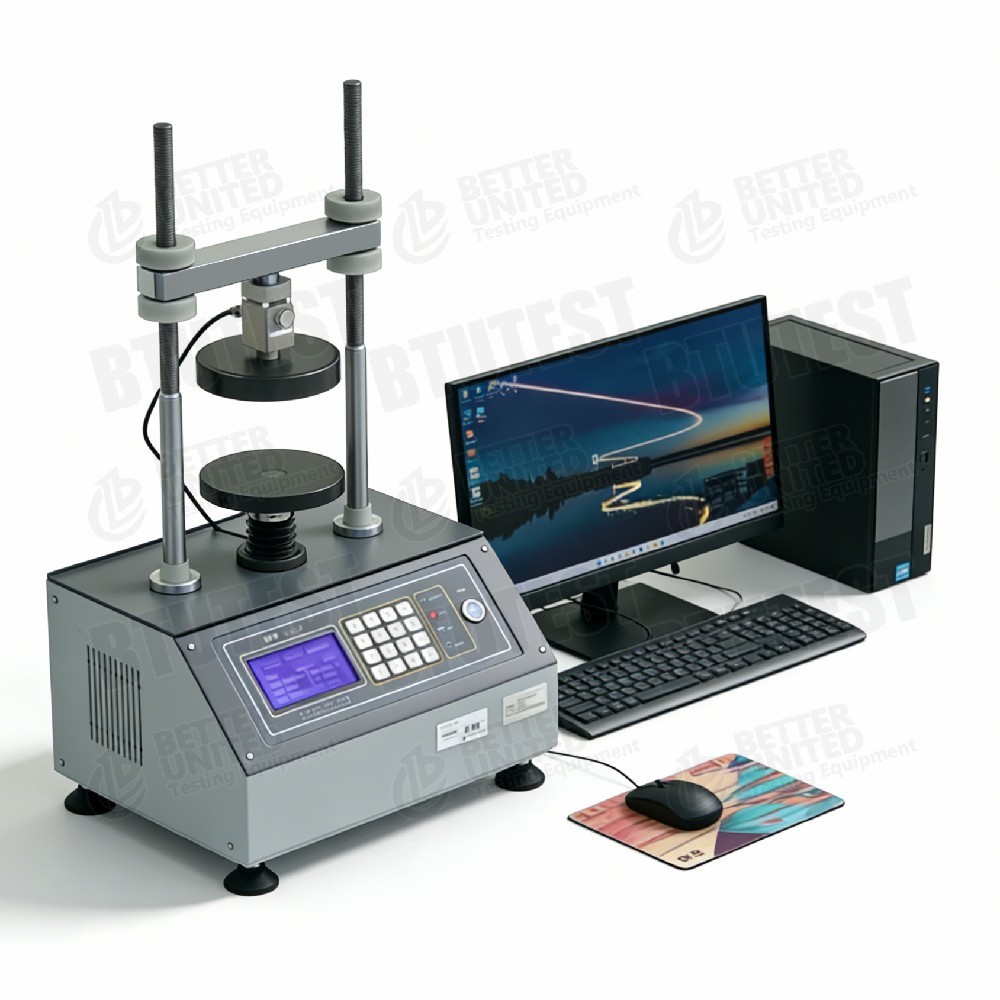

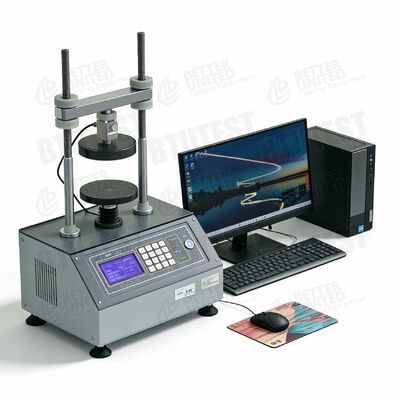

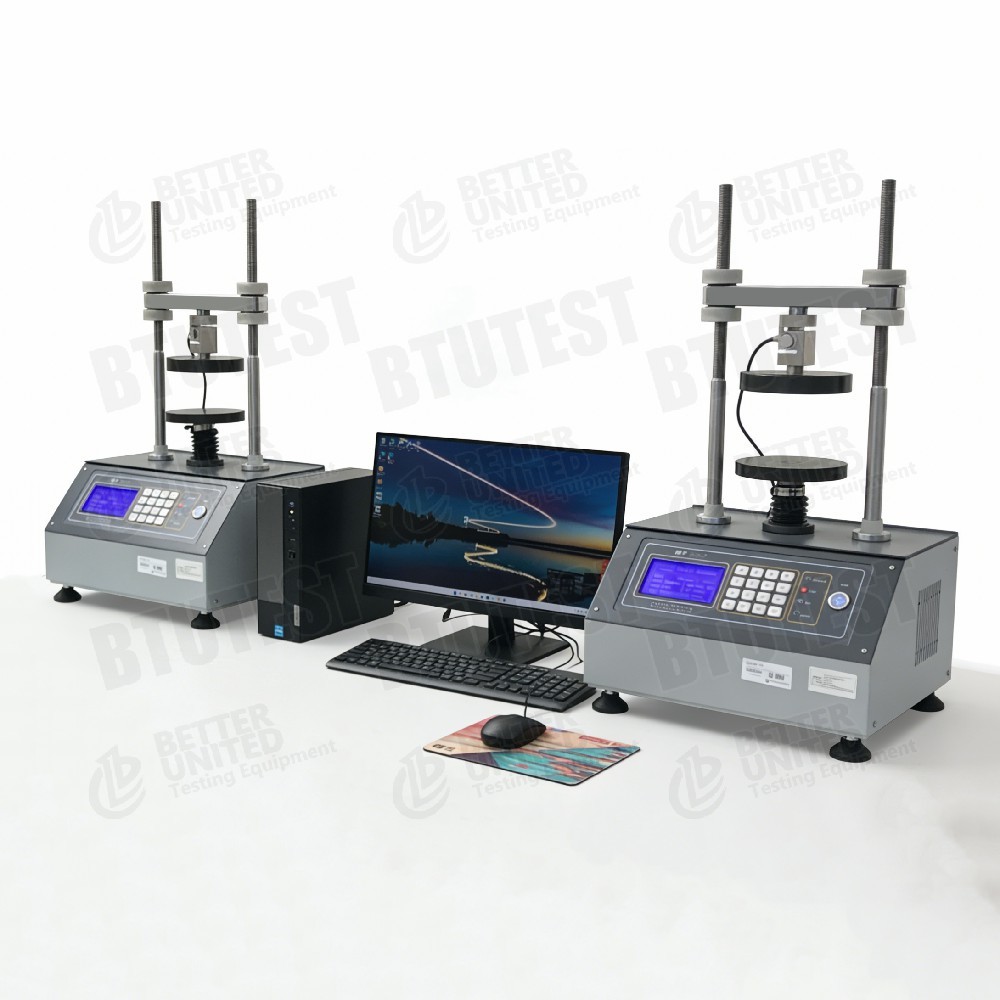

อุปกรณ์บีบอัดแบบไม่ จำกัด อัตโนมัติ

1. คำอธิบาย

อุปกรณ์นี้คือกอุปกรณ์บีบอัดแบบไม่ จำกัด อัตโนมัติเต็มรูปแบบ (บีทียู-ซีรีส์ WXY)รวมถึงรุ่น WXY-1F, WXY-3F และ WXY-6F ส่วนใหญ่จะใช้สำหรับการทดสอบกำลังรับแรงอัดแบบไม่จำกัดในวิศวกรรมธรณีเทคนิค (เช่น การทดสอบแรงอัดในแนวแกนเดียวโดยไม่มีแรงดันจำกัด) อุปกรณ์นี้ช่วยให้สามารถควบคุมอัตโนมัติเต็มรูปแบบ การรับข้อมูล และการประมวลผลตลอดการทดสอบ การแสดงเส้นโค้งต่างๆ แบบเรียลไทม์ และสร้างตารางทดสอบและเส้นโค้งที่ได้มาตรฐานโดยอัตโนมัติ

2. มาตรฐานการทดสอบ

• ASTM D2166 (การทดสอบกำลังรับแรงอัดไม่จำกัด)
• BS 1377: ตอนที่ 7 (มาตรฐานอังกฤษ)
• ISO 17892-2 (การทดสอบในห้องปฏิบัติการธรณีเทคนิค)
• SL 237-1999 (ข้อกำหนดจีนสำหรับการทดสอบดิน)
• JGS 0523(วิธีทดสอบดินของญี่ปุ่น)

3. ข้อกำหนด (พารามิเตอร์)

4. รายละเอียด (รายละเอียดทางเทคนิค)

ลขนาดชิ้นงาน: สูงสุด Ø101 มม. × สูง 200 มม. ซึ่งเป็นขนาดมาตรฐานสำหรับการทดสอบแบบไม่จำกัด

ลช่วงแรงตามแนวแกน: ความจุเสริมสามแบบ ได้แก่ 10kN, 30kN, 60kN ช่วยให้เลือกช่วงโหลดที่เหมาะสมตามความแข็งแรงของดินเพื่อปรับปรุงความแม่นยำในการวัด

ลความเร็วในการตัด: 0.00001 ~ 6 มม./นาที, ช่วงที่ปรับได้กว้าง รองรับทั้งการทดสอบความล้มเหลวแบบคืบที่ช้าเป็นพิเศษและความเร็วทั่วไป (เช่น 1–2 มม./นาที) สำหรับการทดสอบมาตรฐาน

ลฟังก์ชั่นซอฟต์แวร์: :

ควบคุมความเร็วในการตัดและกระบวนการโหลดโดยอัตโนมัติ

การได้มาแบบเรียลไทม์และการแสดงการกระจัด ความเค้น ความเครียด และเส้นโค้งอื่นๆ

การสร้างตารางและเส้นโค้งตามมาตรฐานโดยอัตโนมัติหลังการทดสอบ

รองรับการส่งออกและการพิมพ์ข้อมูล

5. การสมัคร

ลวิศวกรรมถนนและชั้นล่าง: กำหนดกำลังรับแรงอัดไม่จำกัดของดินเพื่อประเมินความสามารถในการรับน้ำหนัก

ลวิศวกรรมความลาดชันและการขุดค้น: ได้รับแรงเฉือนไม่ระบาย

ลการประเมินดินอ่อน: การควบคุมคุณภาพของดินเหนียวอ่อน การเติมอัดแน่น

ลการเปรียบเทียบวัสดุ: การทดสอบเปรียบเทียบกำลังของดินที่มีความเสถียรต่างๆ (ดินผสมซีเมนต์/ปูนขาว)

ลห้องปฏิบัติการการสอน: การสอนทดลองกลศาสตร์ดินเบื้องต้น

6. ข้อดี

ลการทำงานอัตโนมัติเต็มรูปแบบ: ไม่ต้องมีการแทรกแซงด้วยตนเองสำหรับความเร็วในการตัดหรือการบันทึกข้อมูล ปรับปรุงประสิทธิภาพการทดสอบและความสามารถในการทำซ้ำ

ลช่วงโหลดที่เลือกได้(10/30/60kN): รุ่นต่างๆ ครอบคลุมช่วงความแข็งแกร่งที่แตกต่างกัน อีกทางหนึ่ง หน่วยเดียวอาจรองรับหลายช่วงโดยการเปลี่ยนเซ็นเซอร์ (ขึ้นอยู่กับการกำหนดค่า)

ลความสามารถความเร็วต่ำเป็นพิเศษ: 0.00001 มม./นาที สำหรับศึกษากระบวนการล้มเหลวหรือลักษณะการคืบ

ลซอฟต์แวร์ที่มีการบูรณาการสูง: ตั้งแต่การควบคุมและการรับมาจนถึงการสร้างรายงาน ทั้งหมดในที่เดียว ช่วยลดอุปสรรคในการปฏิบัติงาน

ลการออกแบบที่กะทัดรัด: ง่ายกว่าอุปกรณ์แบบสามแกน เหมาะสำหรับห้องปฏิบัติการภาคสนามหรือการทดสอบแบบรวดเร็ว

7. สิ่งที่ต้องเลือก (คู่มือการเลือก)

8. การไหลของกระบวนการ

1.การเตรียมตัวอย่าง→ เตรียมตัวอย่างดินทรงกระบอกขนาด Ø101×H200 มม. (ไม่ถูกรบกวนหรือขึ้นรูปใหม่)

2.ติดตัวอย่าง→ วางชิ้นงานทดสอบไว้ตรงกลางแท่นด้านล่าง ปรับแผ่นรองด้านบนให้สัมผัสกับพื้นผิวชิ้นงานทดสอบ (ใช้ภาระการนั่งเริ่มต้นขั้นต่ำ)

3.การตั้งค่าพารามิเตอร์→ ตั้งค่าความเร็วในการตัดและความถี่ในการรับข้อมูลในซอฟต์แวร์

4.เริ่มการทดสอบ→ ระบบจะใช้แรงตามแนวแกนโดยอัตโนมัติตามความเร็วที่ตั้งไว้ เพื่อให้ได้แรงตามแนวแกนและการกระจัดแบบเรียลไทม์

5.การตรวจสอบข้อมูล→ ซอฟต์แวร์จะพล็อตเส้นโค้งความเค้น-ความเครียด แรงตามแนวแกนเทียบกับเส้นโค้งเวลา ฯลฯ ในแบบเรียลไทม์

6.การกำหนดความล้มเหลว→ หยุดเมื่อเกิดความเค้นสูงสุดตามมาด้วยแรงกดต่อเนื่องจนถึงความเค้นตามแนวแกน 15–20% หรือเมื่อชิ้นงานแสดงความล้มเหลวอย่างเห็นได้ชัด

7.การประมวลผลผลลัพธ์→ คำนวณกำลังรับแรงอัดไม่จำกัด qu; หากจำเป็น ให้คำนวณกำลังรับแรงเฉือนที่ไม่ระบาย Su = qu/2

8.รายงานผลลัพธ์→ ซอฟต์แวร์จะสร้างตารางที่เป็นไปตามมาตรฐานและเส้นโค้งความเค้น-ความเครียดโดยอัตโนมัติ รองรับการพิมพ์หรือส่งออก
