เครื่องมือรวม KO

รายละเอียดสินค้า

อุปกรณ์ประกอบ KO

รุ่นBTU- STC-KO

คําอธิบาย

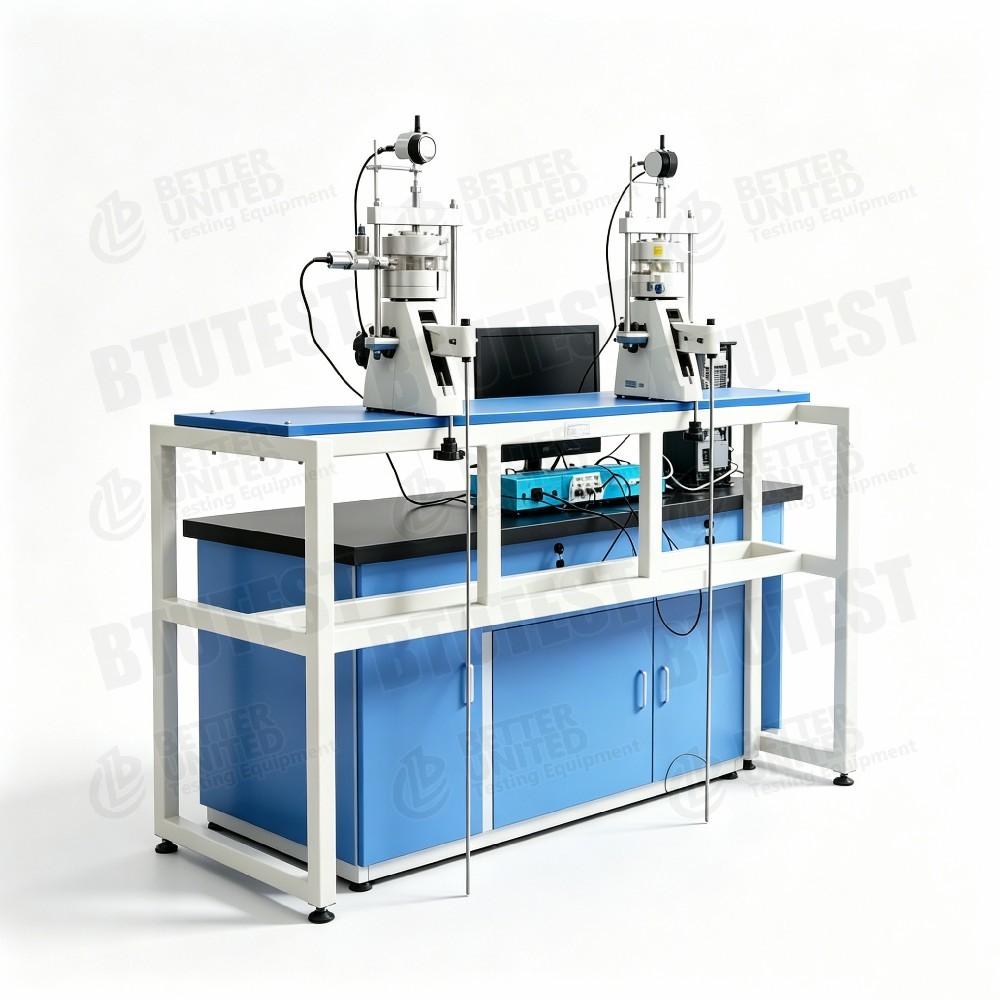

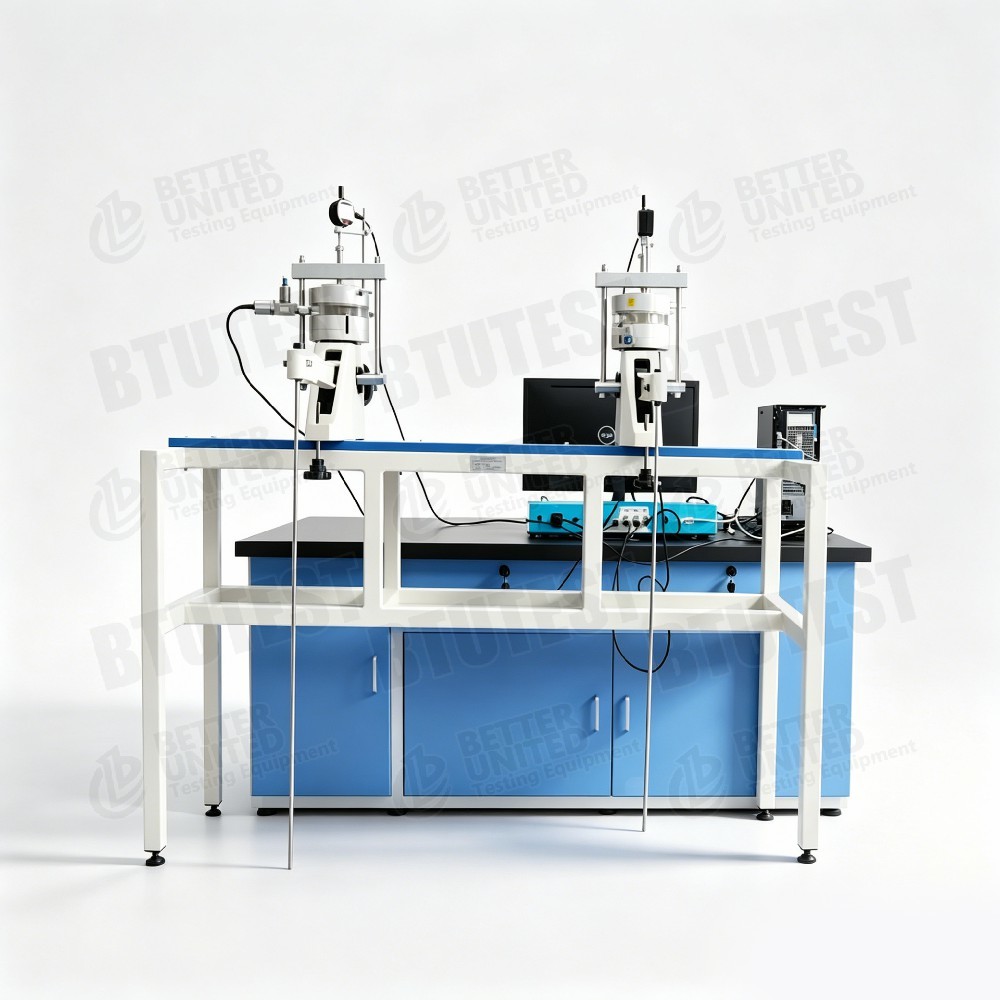

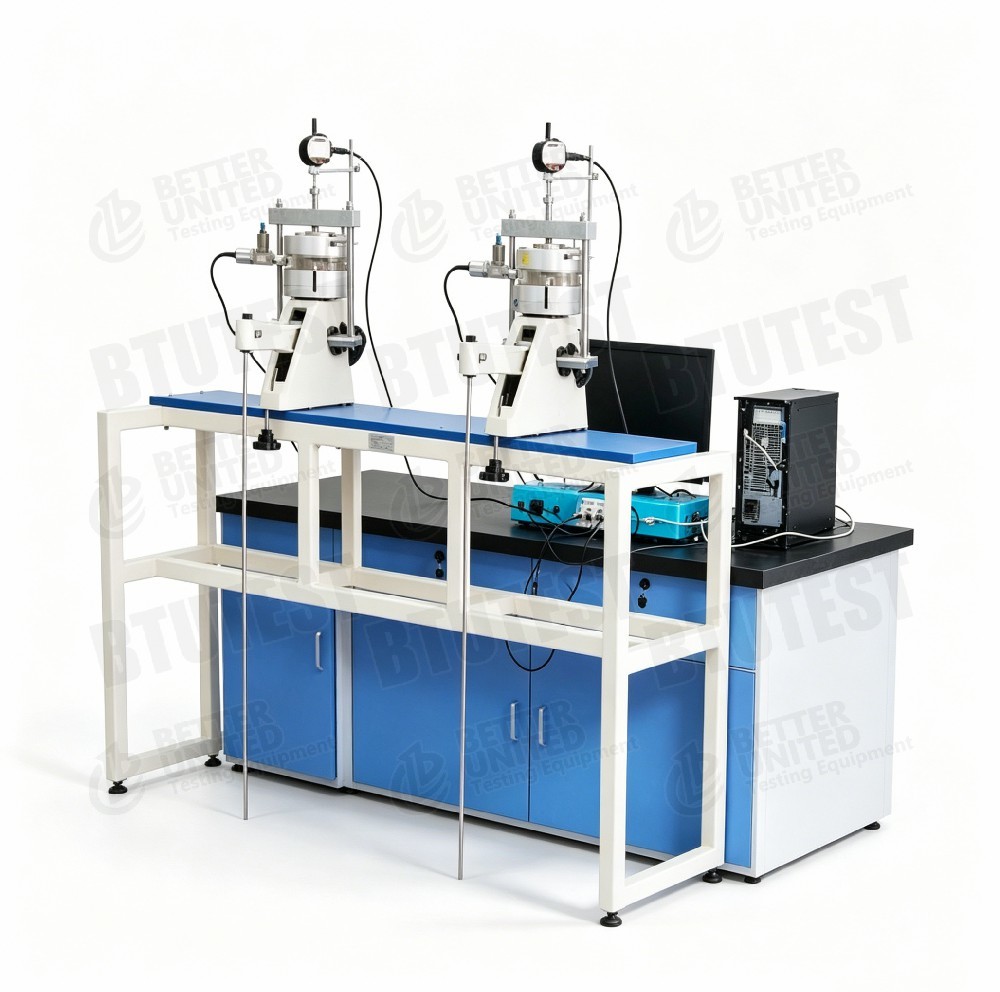

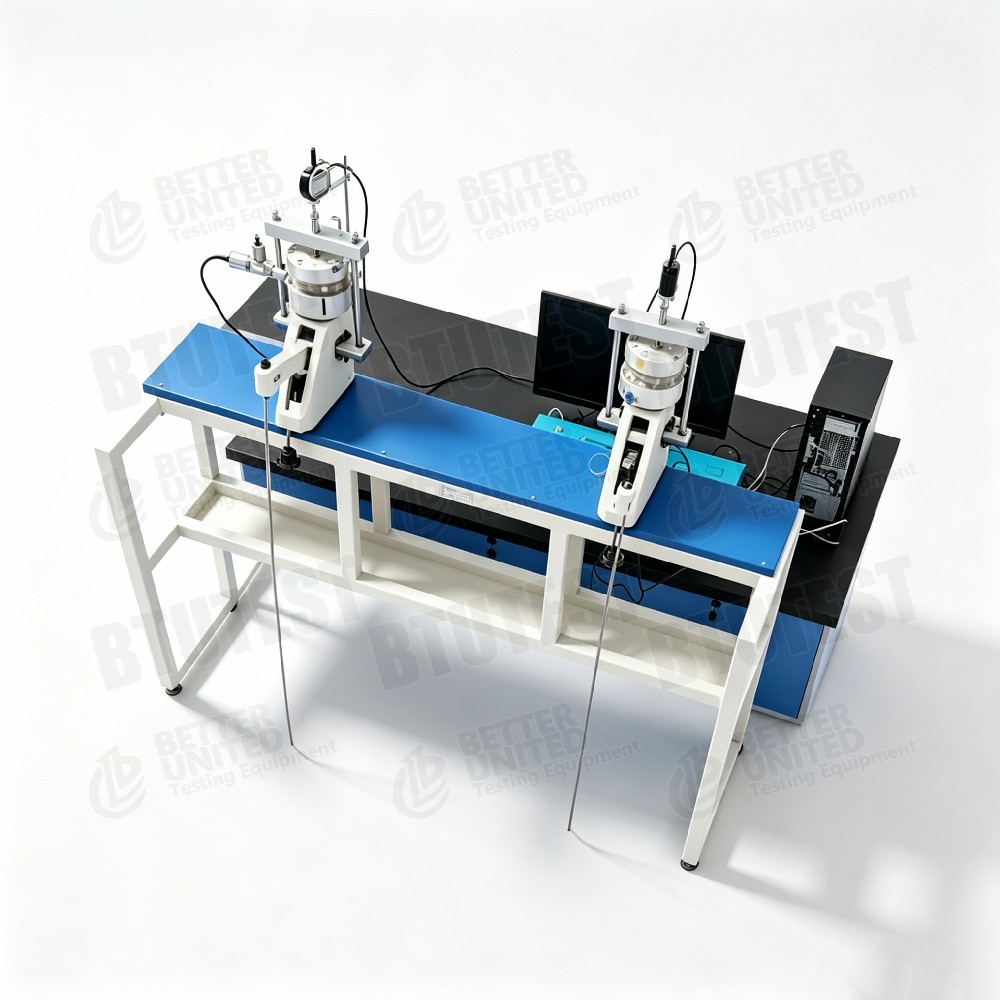

อุปกรณ์นี้เป็นอุปกรณ์รวม KO, รุ่นBTU- STC-KO, ใช้ในการกําหนดคออฟเซียเทอร์ของความดันดินที่พัก (K0)ของตัวอย่างดินขนาดกว้าง Ø61.8 มิลลิเมตร ความดันด้านในสภาพที่ไม่มีความยืดด้านถูกวัดด้วยเครื่องวัดความดันรู (หรือเครื่องตรวจความดันด้าน)มันใช้หลัก ๆ เพื่อศึกษาลักษณะการบดของดินภายใต้การกักขังด้านข้าง, ที่ให้ค่า K0 สําหรับการคํานวณการลงนิ่งและการวิเคราะห์ความดันดิน

ภาพรวมของระบบ: เครื่องเชื่อมโยง KO ใช้ในการกําหนดสัมพันธ์ความดันดินที่พักผ่อนสําหรับตัวอย่างดิน Ø61.8 มม.ความดันด้านข้างสามารถวัดโดยเครื่องวัดแรงดัน pore.

มาตรฐานการทดสอบ (สากล)

• ASTM D2435(การปรับปรุงแบบหนึ่งมิติ)
• ASTM D4186(การปรับปรุงความมั่นคงของ CRS ✓ การวัด K0 เป็นไปได้)
• ASTM D4767(การบดกระชับสามแกน ภาวะการปรับตัว K0)
• ISO 17892-5(การทดสอบการรวม)
• BS 1377-6(การทดสอบการรวม)
• ภาษาจีน GB/T 50123-2019(มาตรฐานสําหรับวิธีการทดสอบดิน รวมถึงการทดสอบ K0)

อุปกรณ์สามารถตอบสนองความต้องการของมาตรฐานเหล่านี้สําหรับการวัดแรงดันด้านข้าง, การบรรทุกแกน, การวัดการย้าย, เป็นต้น

รายละเอียด

หมายเหตุ: ภาพถ่ายจอไม่ได้ระบุความดันแกนสูงสุด วิธีการบรรทุก (เลเวอร์/เซอร์โว) ระยะของเซ็นเซอร์ความดันด้านข้าง ความแม่นยํา เป็นต้น

รายละเอียด

• K0 หลักการรวมณ ภายใต้การยึดตัวด้านเต็ม (ความยืดด้านศูนย์) ความดันแกนถูกนําไปใช้กับตัวอย่างและความดันด้าน (σ h) ถูกวัด.
• ขนาดตัวอย่าง√ กว้าง 61.8 มิลลิเมตร ความสูง 40 มิลลิเมตร (อัตราส่วนความสูงต่อกว้าง ≈ 0)65, ทดลองรวม K0
• การวัดการขยับแกนระยะ 12.7 มิลลิเมตร ความละเอียด 0.01 มิลลิเมตร (10 μm) ทําให้การบันทึกการบดความละเอียดแม่นยํา
• การปิดเซลล์ความดัน✅ ไม่มีการรั่วไหลที่ความดันนาม, การเปลี่ยนแปลงปริมาตร < 0.20 ml (การเปลี่ยนแปลงปริมาตรเล็กมาก, รับประกันความแข็งด้านข้าง)
• การวัดความดันด้านข้างใช้เครื่องวัดความดันรู (เชื่อมต่อกับเซ็นเซอร์ความดันด้านข้างหรือเซ็นเซอร์ความดันของของเหลว)
• วัสดุที่เหมาะ✅ดินที่มีเมล็ดละเอียด (ดินดิน,ดินดินคลุม) ที่ใช้ทั่วไปในการกําหนด K0 ของดินที่อิ่ม

การใช้งาน

• การคํานวณการชําระเงินของกองทุนค่า K0 ใช้ในการประเมินการพื้นที่พื้นที่แข็งแรงปกติและพื้นที่แข็งแรงเกิน (ตัวอย่างเช่นวิธีการทดสอบการพื้นที่แข็งแรง K0)
• การคํานวณความดันดินK0 จําเป็นในการคํานวณความดันของดินที่พักผ่อนบนผนังรองรับ, ผนังชั้นใต้ดิน, ฯลฯ
• ปริมาตรแบบประกอบให้ปารามิเตอร์ K0 สําหรับโมเดลเช่น Modified Cam Clay
• การทดสอบห้องปฏิบัติการหน่วยงานวิจัยและห้องปฏิบัติการเครื่องจักรดินของมหาวิทยาลัย
• การรับรองแบบเลขให้ค่า K0 ของห้องปฏิบัติการสําหรับการปรับขนาดรูปแบบองค์ประกอบปลาย

ข้อดี

• การรวม K0 ที่เชี่ยวชาญการออกแบบที่พิเศษสําหรับการวัดสัดส่วนความดันของดินที่พักผ่อน โครงสร้างคอมแพคต์
• การวัดความละเอียดสูงของการขยับความละเอียด 0.01 มิลลิเมตร ตอบสนองความต้องการความแม่นยําของการปรับปรุงความละเอียด
• การปิดดีการเปลี่ยนแปลงปริมาตรของเซลล์ความดัน < 0.20 มิลลิลิตร, รับประกันการยึดด้านข้าง (ความดันด้านข้างประมาณศูนย์)
• การใช้งานง่ายความดันด้านข้างสามารถวัดได้โดยตรงด้วยเครื่องวัดความดันรู
• ขนาดตัวอย่างมาตรฐานØ61.8 มิลลิเมตร เป็นขนาดทั่วไป ทําให้สะดวกในการเตรียมตัวอย่างและการเปรียบเทียบ
• ความเหมาะสมสามารถใช้ได้กับระบบการบรรทุกต่างๆ (เลเวอร์, เซอร์โว, เป็นต้น, ให้บริการแยก)

การ เลือก อะไร

เลือกอุปกรณ์นี้หรือเปรียบเทียบกับการตั้งค่าอื่น ๆ ตามความต้องการการทดสอบ:

กระแสกระบวนการ

ตัวอย่าง:การทดสอบความแข็งแรงแบบมาตรฐาน K0 (การบรรทุกขั้นตอน, แผ่นดินเจริญ)

• การเตรียมตัว
  • ตัดตัวอย่างดินที่ไม่ถูกขัดขวางหรือแปลงใหม่ โดยใช้วงแหวน Ø61.8×40 มิลลิเมตร
  • หนึบ (ความหนึบในระยะว่างหรือความดันกลับ) วัดปริมาณน้ําและความหนาแน่นเริ่มต้น

• การติดตั้งตัวอย่าง
  • วางตัวอย่างเข้าไปในเซลล์ความดันของ K0 consolidometer โดยมีหินขุมด้านบนและด้านล่าง
  • ติดตั้งเซ็นเซอร์การขยับแกน (ศูนย์มัน)
  • ติดต่อระบบวัดแรงดันด้านข้าง (เครื่องวัดแรงดันรูหรือเครื่องตรวจแรงดันด้านข้าง) และล้างอากาศจากเซลล์แรงดัน
  • วางเซลล์ความดันในกรอบบรรทุก (เช่นกรอบหลัก consolidometer แยกตัว)

• ใช้แรงกดเริ่มต้นที่นั่ง
  • ใช้แรงดันแกนเล็ก (ตัวอย่างเช่น 5 kPa) และบันทึกการขยับแกนเริ่มต้นและแรงดันด้านข้าง

• กําหนดปริมาตรการทดสอบ
  • กําหนดลําดับภาระ (เช่น 25, 50, 100, 200, 400, 800 kPa)
  • ระยะเวลาสําหรับแต่ละขั้นตอนของภาระโดยทั่วไปคือ 24 ชั่วโมงหรือจนกว่าการประกอบจะมั่นคง (การเปลี่ยนแปลงการย้าย < 0.01 mm ต่อชั่วโมง)
  • กําหนดระยะเวลาการสกัดข้อมูล (เช่น 0.1, 1, 10, 60 นาที)

• เริ่มการทดสอบ
  • ใช้ขั้นตอนความหนุนแกนแรก
  • บันทึกการเคลื่อนที่แกนและความดันด้านในเวลาจริง
  • ในแต่ละขั้นตอนของภาระ หลังจากที่การขยับแกนได้สมบูรณ์ลง ความดันด้านข้างจะถูกบันทึก

• คํานวณ K0
  • สําหรับทุกขั้นตอนของภาระ K0 = ความดันด้านข้าง (σh) / ความดันแกน (σv)
  • แผนที่ K0 เทียบกับเส้นโค้ง σ_v

• ปลายและการแยก
  • หลังจากการทดสอบ, ถอน, ถอนตัวอย่างออก
  • ทําความสะอาดเซลล์ความดันและเซ็นเซอร์

• การประมวลผลข้อมูล
  • คํานวณค่า K0 สําหรับแต่ละขั้นตอนของภาระ; ใช้ค่าเฉลี่ยหรือวิเคราะห์แนวโน้ม
  • สําหรับดินที่แข็งแรงโดยปกติ K0 ≈ 1 sin φ′ (สูตรของJaky) สามารถใช้ในการตรวจสอบได้
  • สร้างรายงานการทดสอบ

ถ้าอุปกรณ์คู่กับระบบการบรรทุก servo, มันสามารถทํา CRS หรือการบรรจุขั้นตอนอัตโนมัติด้วยการสกัดความดันด้านในเวลาจริง, เพิ่มประสิทธิภาพ.

สรุป:BTU-STC-KO เป็นอุปกรณ์ประกอบความแข็งแกร่ง K0 สําหรับการกําหนดสัมพันธ์ความดันของดินที่พักของ Ø61.8 × 40 มิลลิเมตร01 มิลลิเมตรและเซลล์ความดันที่ปิดดี (การเปลี่ยนแปลงปริมาณ <0.20 ml) ความดันด้านข้างจะวัดโดยใช้เครื่องวัดแรงดันขุมขน หรือเครื่องตรวจแรงดันด้านข้าง เหมาะสําหรับการคํานวณการชําระพื้นฐาน การวิเคราะห์แรงดันดินและการกําหนดพารามิเตอร์แบบประกอบหมายเหตุว่าระบบการแบ่งปัน (เช่นกรอบแบ่งปัน) ต้องจัดส่งเป็นส่วนตัว หากต้องการการแบ่งปันอัตโนมัติความละเอียดสูง สามารถเพิ่มระบบเซอร์โวได้อุปกรณ์นี้ถูกออกแบบให้ใช้กับดินที่มีเมล็ดละเอียดเท่านั้นมีขนาดตัวอย่างคง
