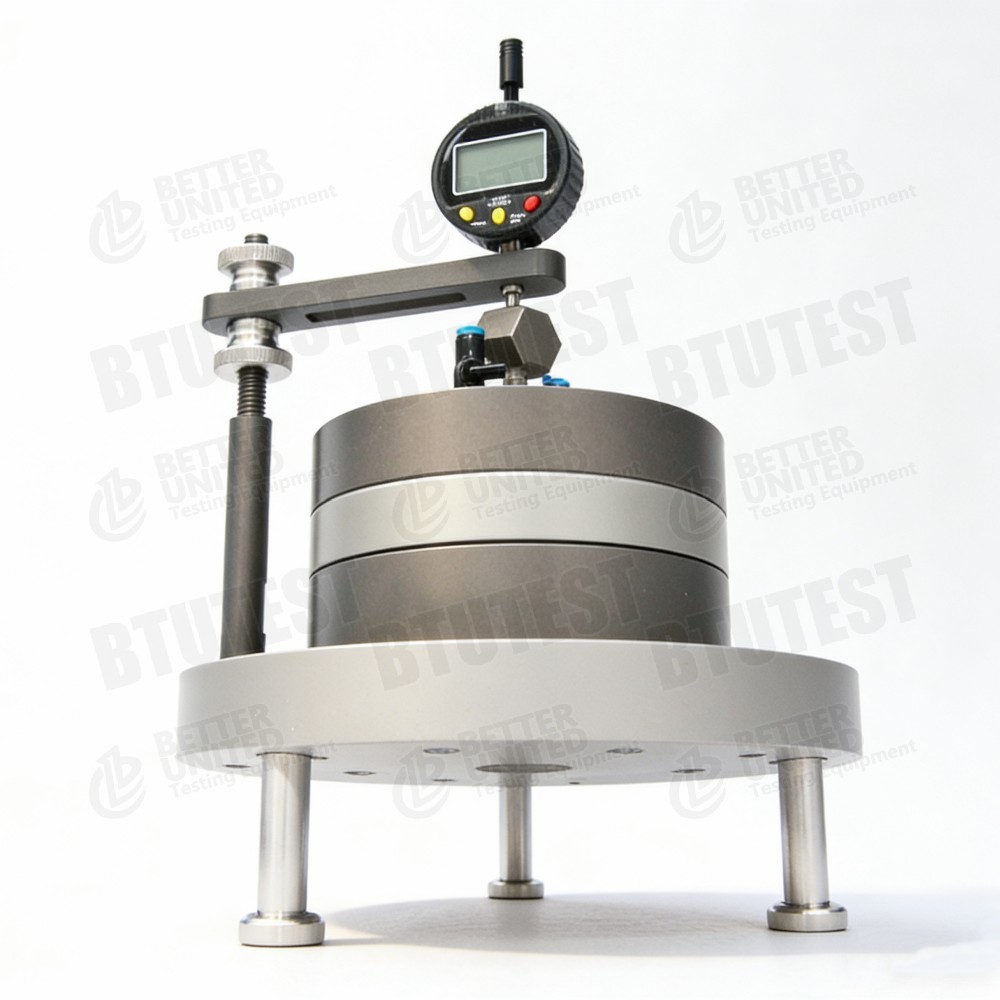

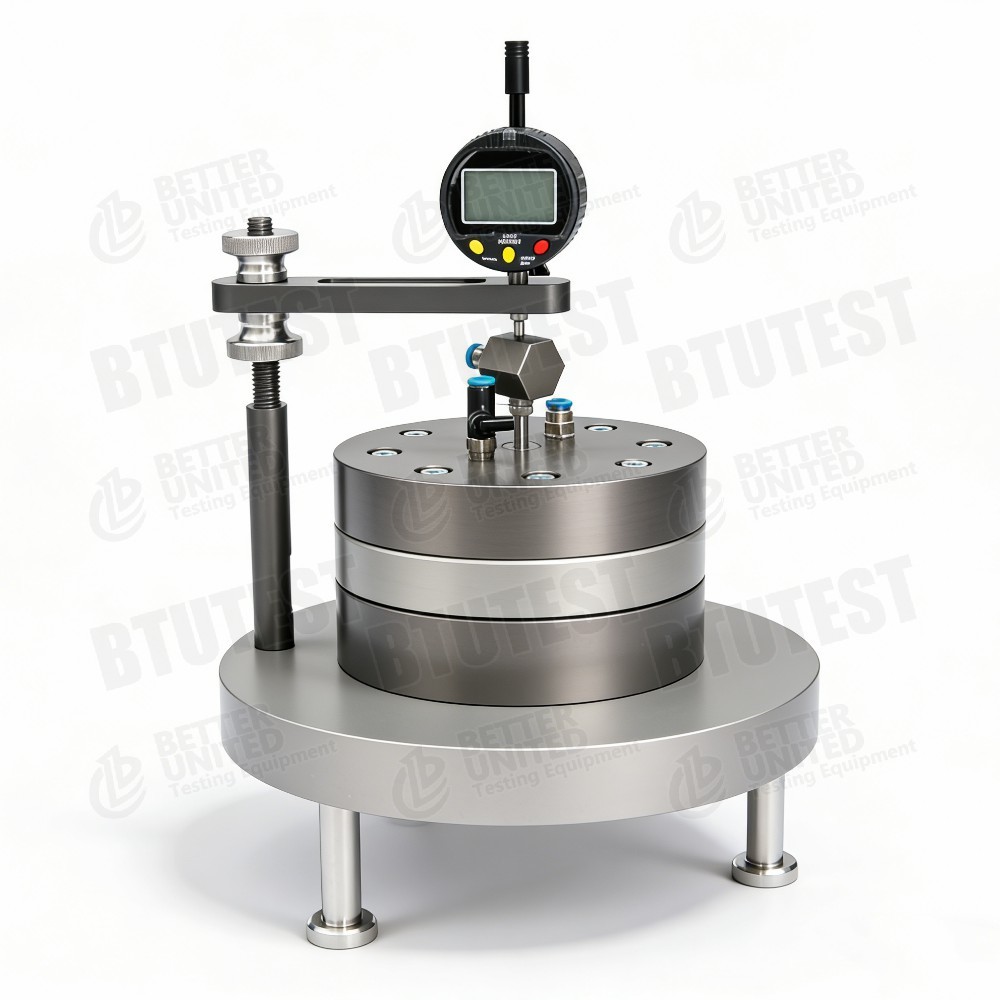

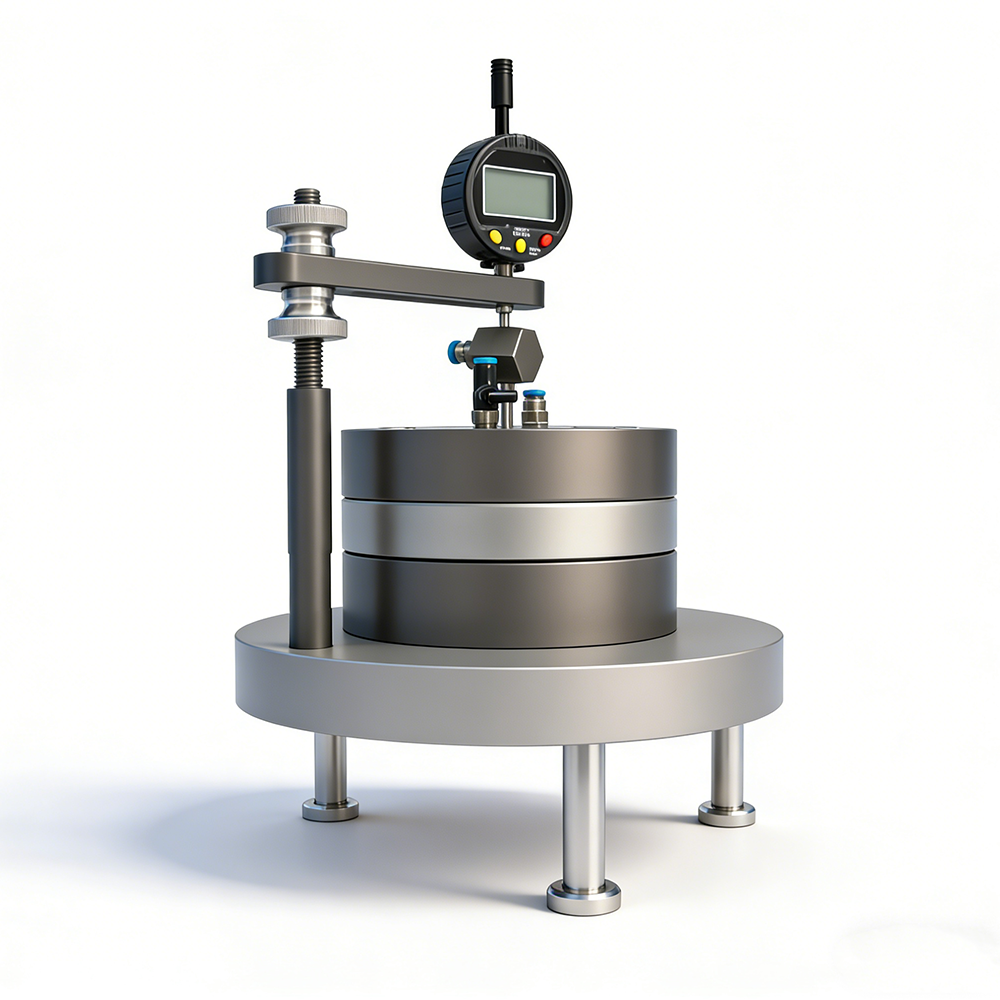

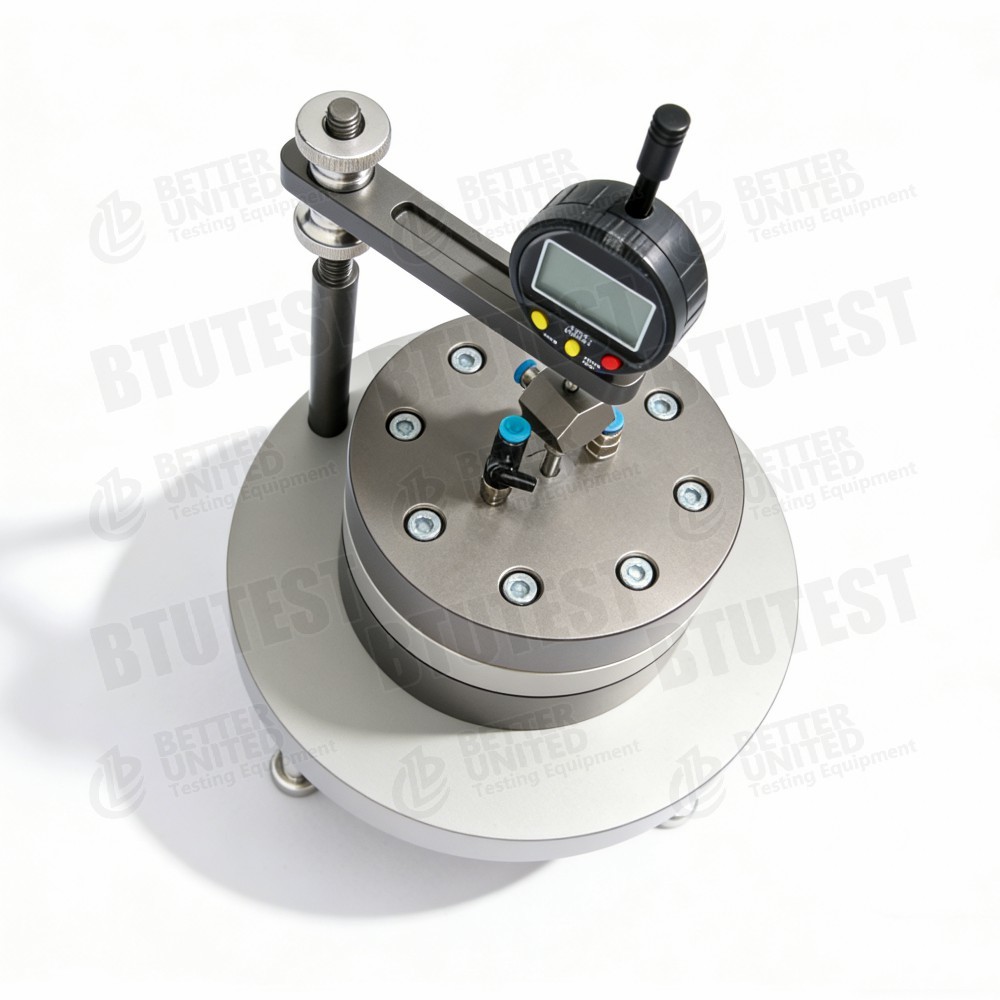

อุปกรณ์ประกอบความแข็งแรง Rowe

รุ่นBTU- RCA-1

คําอธิบาย

อุปกรณ์นี้เป็นอุปกรณ์ประกอบเครื่องยึด, รุ่นBTU- RCA-1, โดยใช้เซลล์ปรับความแข็งแรงแบบ Rowe สามารถทําการทดสอบปรับความแข็งแรงต่างๆ ได้แก่ การปรับความแข็งแรงแบบมาตรฐาน ( step loading-unloading), CRS (constant rate of strain),CRL (อัตราการบรรทุกคง), การประกอบความอิ่มอัดความดัน, การประกอบความยาวนาน (พร้อมการวัดความดันขุมขนในเวลาจริง) และโมดูลการประกอบความผ่าน

• ขนาดตัวอย่าง: Φ61.8 mm (แหวนตัดแบบมาตรฐาน)
• ความดันแกนและความดันกลับถูกนํามาใช้โดยเครื่องควบคุมความดัน / ปริมาณ (2 MPa / 200 cc) ความแม่นยํา ± 0.1% FS การควบคุมความดันน้ําในลุ้นปิด
• เครื่องควบคุมด้วยคีย์เมมบรานคีย์พาด 16 คีย์ (ไม่สัมผัส) รองรับการควบคุมความดัน, การควบคุมปริมาณเสียง, การบรรทุกแบบเส้นตรง เป็นต้น
• การวัดและแสดงความเปลี่ยนแปลงของปริมาตรขนาดให้ถูกต้อง 1 mm3 (0.001 cc) ความแม่นยํา ± 0.01 ml
• เครื่องตรวจจับความดันรู: 2 MPa ความแม่นยํา ± 0.1% FS ความละเอียด 1 kPa
• เซ็นเซอร์การขยับตั้ง: ระยะ 0-12.7 มิลลิเมตร ความแม่นยํา 0.01 มิลลิเมตร พร้อม LCD ของตัวเอง (เลือกใน / มิลลิเมตร) ปุ่มศูนย์
• จําหน่ายด้วยซอฟต์แวร์การเก็บข้อมูลและการควบคุมที่ใช้คอมพิวเตอร์ (AdvancedGeoLAB-Rowe Consolidation Software) สามารถป้อนความดันความอิ่ม, การปรับความจุระยะ, CRS, CRL,การปรับปรุงความแข็งแกร่งระยะยาวด้วยการวัดความดัน pore ในเวลาจริง; โมดูลหลังการประมวลผลคํานวณโดยอัตโนมัติ av, Es, Cv, Pc ฯลฯ และจรสรากกําลังสองของเส้นโค้งเวลา, โลแกรมเวลา, โลแกรม e-p, โลแกรม e-lg p, โลแกรม H-P ฯลฯ

มาตรฐานการทดสอบ (สากล)

• ASTM D2435(การปรับปรุงดินแบบหนึ่งมิติ)
• ASTM D4186(อัตราคงของการปรับตัวความอ้วน (deformation consolidation rate)
• ASTM D4546(การรวมการบรรทุก-การบรรทุก-การบรรทุกใหม่)
• ASTM D4767(การบดสามแกน หลักการความอิ่มความดันกลับคล้ายกัน)
• ASTM D5084(การทดสอบความสามารถผ่านได้ ‡ ตรงกับโมดูลความสามารถผ่านได้ในการปรับปรุง)
• ISO 17892-5(การทดสอบการรวม)
• BS 1377-6(การทดสอบการรวม)

อุปกรณ์สามารถตอบสนองความต้องการของมาตรฐานเหล่านี้สําหรับการบรรทุก, ความอิ่มความดันกลับ, การวัดความดัน pore, CRS / CRL ฯลฯ

รายละเอียด

รายละเอียด

• โซลการประสานงาน Rowe✅ แบบของเครื่องวัดความเครียดแกนเท่ากัน ที่ใช้แรงกดแกนผ่านทางไฮดรอลิกหรือปนูเมทิก เพื่อให้มีการกระจายความเครียดที่เรียบร้อยมากขึ้น และลดการขัดแย้งด้านข้างเหมาะสําหรับการทดสอบการปรับปรุงความละเอียดสูง.
• เครื่องควบคุมความดัน/ปริมาณเสียงแบบคู่ใช้ในการใช้แรงดันแกนและแรงดันกลับ (หรือวัดแรงดันโปร์) ตัวควบคุมแต่ละตัวเป็นอิสระ มีปริมาณความจุ 200 cc ความละเอียด 0.001 ccทําให้สามารถควบคุมความละเอียดของการเปลี่ยนแปลงความดันและปริมาตรของปริมาตรความดันกลับได้, CRS, CRL และการทดสอบความผ่าน
• เครื่องควบคุมไมโครโพเซสเซอร์วงจรปิด- ความแม่นยําในการควบคุมความดันน้ําถึง 1 kPa ที่เหนือกว่าเครื่องวัดความแข็งแบบปกติมาก
• การวัดความดันรูในเวลาจริง✓ ติดตามความดันน้ําในขุมขุมในระหว่างการปรับตัว โดยต่อเนื่อง ใช้ในการคํานวณ Cv ในการทดสอบ CRS และการวิเคราะห์ความเครียดที่มีประสิทธิภาพ
• การวัดความละเอียดสูงของการขยับความละเอียด 0.01 มิลลิเมตร พร้อมจอ LCD สําหรับการปรับขนาดที่สถานที่ง่าย
• การทดสอบหลายฟังก์ชัน✓ รองรับการบรรจุขั้นตอน, CRS, CRL, creep, ความอิ่มอัดแรงกลับ, และความสามารถในการกระจายผ่านการปรับปรุง optional ✓ ทั้งหมดในอุปกรณ์เดียว
• โปรแกรมที่มีพลังการควบคุมการทดสอบแบบอัตโนมัติอย่างสมบูรณ์แบบ การแสดงเส้นโค้งในเวลาจริง การคํานวณปริมาตรการปรับปรุงด้วยอัตโนมัติ และการวาดแผนของเส้นโค้งมาตรฐานต่างๆ
• โมดูลความสามารถผ่านการปรับปรุงความแข็งแกร่ง✓ สามารถวัดปริมาณสัมประสานการผ่านในระหว่างการปรับปรุงเพื่อศึกษาความสัมพันธ์ k-e

การใช้งาน

• การทดสอบการปรับปรุงความละเอียดสูงเหมาะสําหรับการศึกษาลักษณะการบดและปริมาตรการปรับปรุงของดินที่มีเมล็ดละเอียด เช่นดินอ่อน
• การปรับความอุดตันความดันกลับสําหรับดินที่มีความผ่านต่ํา ปรับปรุงความเจริญเพื่อให้ได้ปารามิเตอร์การปรับปรุงที่แม่นยํา
• การปรับปรุง CRS อย่างรวดเร็ว- ประหยัดเวลาทดสอบ เหมาะสําหรับการทดสอบชุด
• ผ่าตัดระยะยาว- ศึกษาพฤติกรรมการปรับปรุงที่สองของดิน
• การเชื่อมต่อการประกอบ-การผ่าน(ไม่จํากัด) การศึกษาการเปลี่ยนแปลงของความผ่านระหว่างการบด
• การวิจัยและการสอน✅ การพัฒนาวิจัยการประสานงานในมหาวิทยาลัยและสถาบันวิจัย

ข้อดี

• ระบบควบคุมความดันแม่นยําสูงความแม่นยําในการควบคุมความดันน้ํา 1 kPa ความละเอียดของปริมาณ 0.001 cc ดีกว่าเครื่องวัดความแข็งแบบดั้งเดิมมาก
• เซลล์ Rowe- การขัดแย้งด้านข้างที่ต่ํา การกระจายความเครียดแบบเรียบร้อย ผลลัพธ์ที่น่าเชื่อถือมากขึ้น
• เครื่องควบคุมความดัน/ปริมาณเสียงแบบคู่สามารถใช้แรงดันแกน, ความดันกลับ, หรือวัดการเปลี่ยนแปลงปริมาณ
• ระบบการทดสอบหลายแบบหน่วยการบรรทุกขั้นตอน, CRS, CRL, creep, ความอิ่มความดันกลับ, ความผ่าน (ไม่จําเป็น)
• การวัดความดันรูในเวลาจริงสะดวกในการวิเคราะห์ความเครียดและการคํานวณ Cv ที่มีประสิทธิภาพ
• โปรแกรมอัตโนมัติเต็ม✓ การควบคุม, การค้นหา, การคํานวณและการวางแผนโดยอัตโนมัติ, ลดความผิดพลาดของมนุษย์
• การทํางานที่สะดวกสบายของเครื่องควบคุม✅ คีย์พาน Membrane ที่ติดตั้งให้สามารถทํางานโดยอิสระโดยไม่ต้องใช้คอมพิวเตอร์
• ประหยัดเมื่อเปรียบเทียบกับระบบการปรับปรุงสามแกนแบบดั้งเดิม Rowe consolidometer ให้ฟังก์ชันคล้ายกันในราคาต่ํากว่า

การ เลือก อะไร

เลือกอุปกรณ์นี้หรือเปรียบเทียบกับรุ่นอื่น ๆ โดยพิจารณาตามความต้องการในการทดสอบ:

กระแสกระบวนการ

ตัวอย่าง:การทดสอบความชุ่มชื่นแรงกดกลับ + การทดสอบการประกอบ CRS

• การเตรียมตัว
  • ตัดตัวอย่างที่ไม่ถูกขัดขวางหรือแปลงใหม่โดยใช้วงแหวน Ø61.8 มิลลิเมตร; ความสูงโดยทั่วไป 20 มิลลิเมตรหรือ 40 มิลลิเมตร (ขึ้นอยู่กับความสูงของเซลล์)
  • วัดปริมาณน้ําเริ่มต้นและความหนาแน่น

• การติดตั้งตัวอย่าง
  • วางตัวอย่างเข้าไปในเซลล์การปลูกแบบ Rowe โดยมีหินโป่งและกระดาษกรองอยู่ด้านบนและด้านล่าง
  • เชื่อมเซ็นเซอร์ความดันโปร์กับด้านล่าง (หรือด้านบน) ของตัวอย่าง
  • ติดต่อตัวควบคุมแรงดันแกนและตัวควบคุมแรงดันกลับ (หากต้องการความอิ่มของแรงดันกลับ)
  • ติดตั้งเซ็นเซอร์การขยับตั้ง (ศูนย์มัน)

• ความอิ่มความดันกลับ
  • ใช้แรงกดกลับ (ตัวอย่างเช่น 200 kPa) ผ่านตัวควบคุมแรงกดกลับ โดยใช้แรงกดแรงที่มีประสิทธิภาพน้อย (ตัวอย่างเช่น 5 kPa)
  • ติดตามการตอบสนองความดันรูและคํานวณค่า B; เมื่อ B ≥ 095, การเจริญเต็ม

• กําหนดพารามิเตอร์การทดสอบ CRS
  • ในซอฟต์แวร์ เลือก "CRS Consolidation Module"
  • กําหนดอัตราความยืดหยุ่นคงที่ (ตัวอย่างเช่น 0.01 mm/min)
  • กําหนดความเครียดแกนสูงสุด (ตัวอย่างเช่น 20%) หรือความดันแกนสูงสุด (2 MPa)
  • กําหนดระยะเวลาการเก็บข้อมูล (เช่น 1 วินาที)

• เริ่มการรวม CRS
  • เครื่องควบคุมความดันแกนบดตัวอย่างด้วยอัตราคง
  • ซอฟต์แวร์บันทึกแรงแกน การขยับแกน ความดันโปรัส และเวลาในเวลาจริง
  • แผนบิดความเครียด-ความเครียดโค้งและกราฟความดัน-ความเครียดโปร์

• สภาพหยุด
  • หยุดโดยอัตโนมัติเมื่อความเครียดที่กําหนดไว้ล่วงหน้าหรือความดันสูงสุดถูกบรรลุ

• การแยกแยกและทําความสะอาด
  • การลดความดัน, ปลดความดันกลับ, ถอนตัวอย่าง, น้ําหนักและแห้งเพื่อวัดน้ําในปลาย
  • ทําความสะอาดเซลล์ หินขุม และเซ็นเซอร์

• การประมวลผลข้อมูล
  • โดยใช้ทฤษฎี CRS โปรแกรมจะคํานวณอัตโนมัติว่า
    • สัมประสานการประกอบ (Cv) จากความดันรูและอัตราการบรรทุก
    • อัตราการบด (Cc) อัตราการกระโดด (Cs)
    • ความดันก่อนการประกอบ (Pc)
    • สัมประสานความผ่าน (k) (โดยตรง)
  • แผนที่ e-lg p curve, Cv-σ′ curve เป็นต้น
  • สร้างรายงานการทดสอบ

สําหรับการปรับความแข็งแรงในการบรรทุกขั้นตอน: กําหนดลําดับภาระ (ตัวอย่างเช่น 25, 50, 100, 200, 400, 800 kPa); ในแต่ละขั้นตอนภาระ, บันทึกการย้ายและความดันโปร์ตามเวลา; โปรแกรมคํานวณ Cv, av ฯลฯ
สําหรับการปรับปรุงความมั่นคง: ใช้ภาระคงที่และบันทึกการเคลื่อนที่และแรงกดดัน pore ตลอดระยะเวลานานเพื่อวิเคราะห์สัดส่วนการปรับปรุงที่สอง Cα
สําหรับการทดสอบความผ่าน (ไม่จําเป็น): หลังการปรับความแข็งแรงหรือในระดับภาระที่กําหนดไว้ ปิดแวลล์ระบายน้ํา ใช้ความแตกต่างหัวคงที่ วัดอัตราการไหลและคํานวณปริมาตรการผ่าน

สรุป:อุปกรณ์ปรับปรุงความแข็งแรงของ BTU-RCA-1 Rowe เป็นอุปกรณ์ทดสอบปรับปรุงความแข็งแรงที่มีความละเอียดสูงและหลายฟังก์ชัน โดยใช้เซลล์ชนิด Rowe และเครื่องควบคุมความดัน / ปริมาณสองตัวการสนับสนุนความอุดตันความดันกลับ, CRS, CRL, การทดสอบการบรรทุกขั้นตอน, การเคลื่อนไหว, และการทดสอบความสามารถผ่านได้ตามต้องการ ความแม่นยําในการควบคุมความดันคือ 1 kPa, ความละเอียดของปริมาณ 0.001 cc, ด้วยโปรแกรมอัตโนมัติเต็มเหมาะสําหรับการศึกษาการปรับปรุงที่ระดับสูงของดินที่มีเมล็ดละเอียดโดยเฉพาะสําหรับโครงการวิจัยที่ต้องการความละเอียดสูง สังเกตความดันสูงสุด (2 MPa) และขนาดตัวอย่าง (เพียง Ø61.8 mm)อุปกรณ์อื่น ๆ ควรพิจารณา.
