อุปกรณ์รวมน้ำหนักบรรทุกที่ควบคุมด้วยความเครียด

รายละเอียดสินค้า

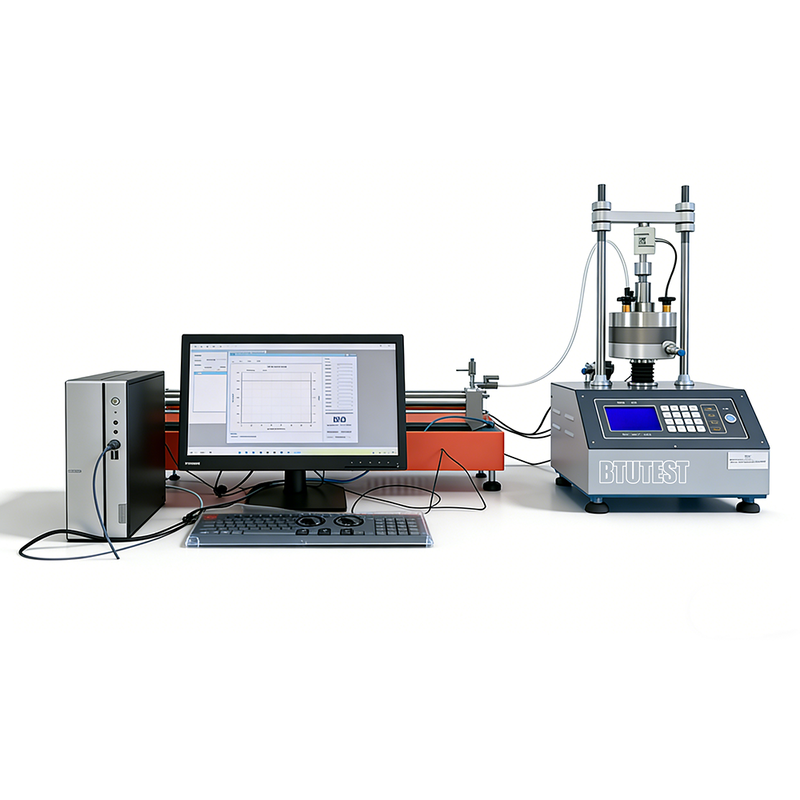

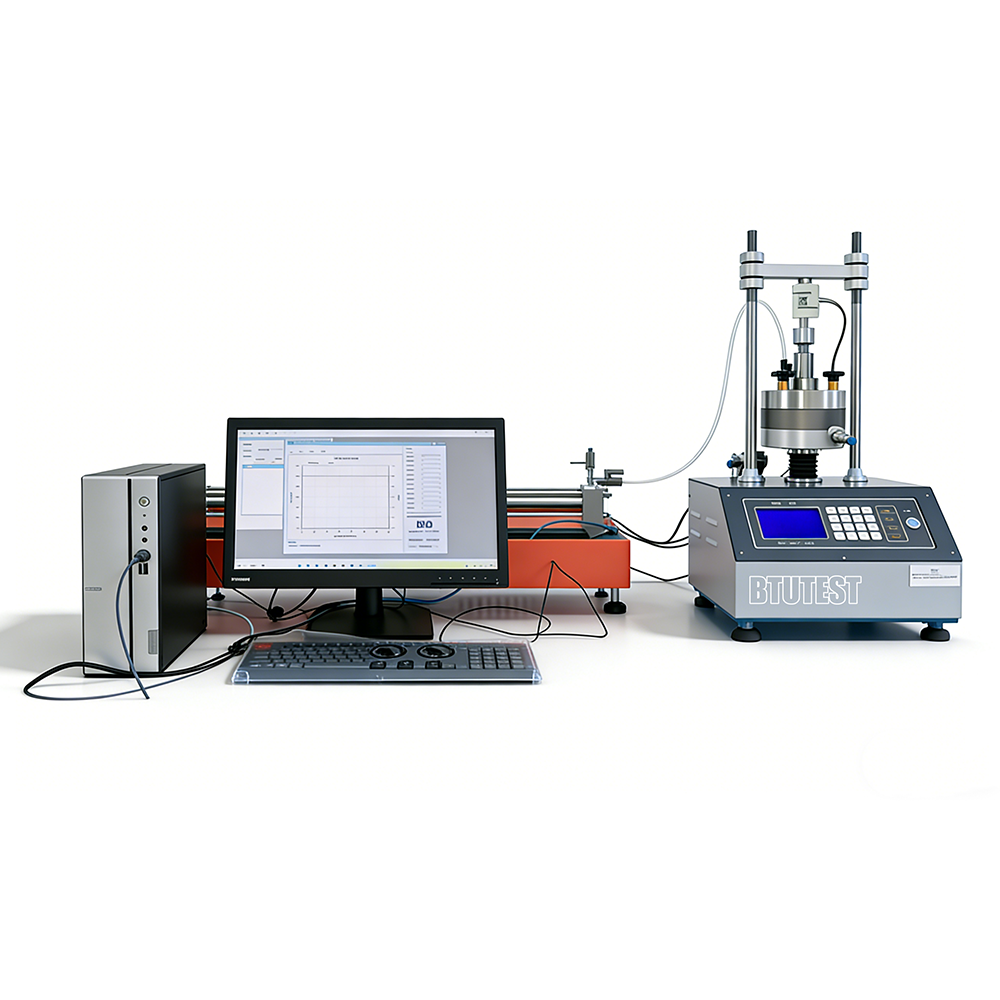

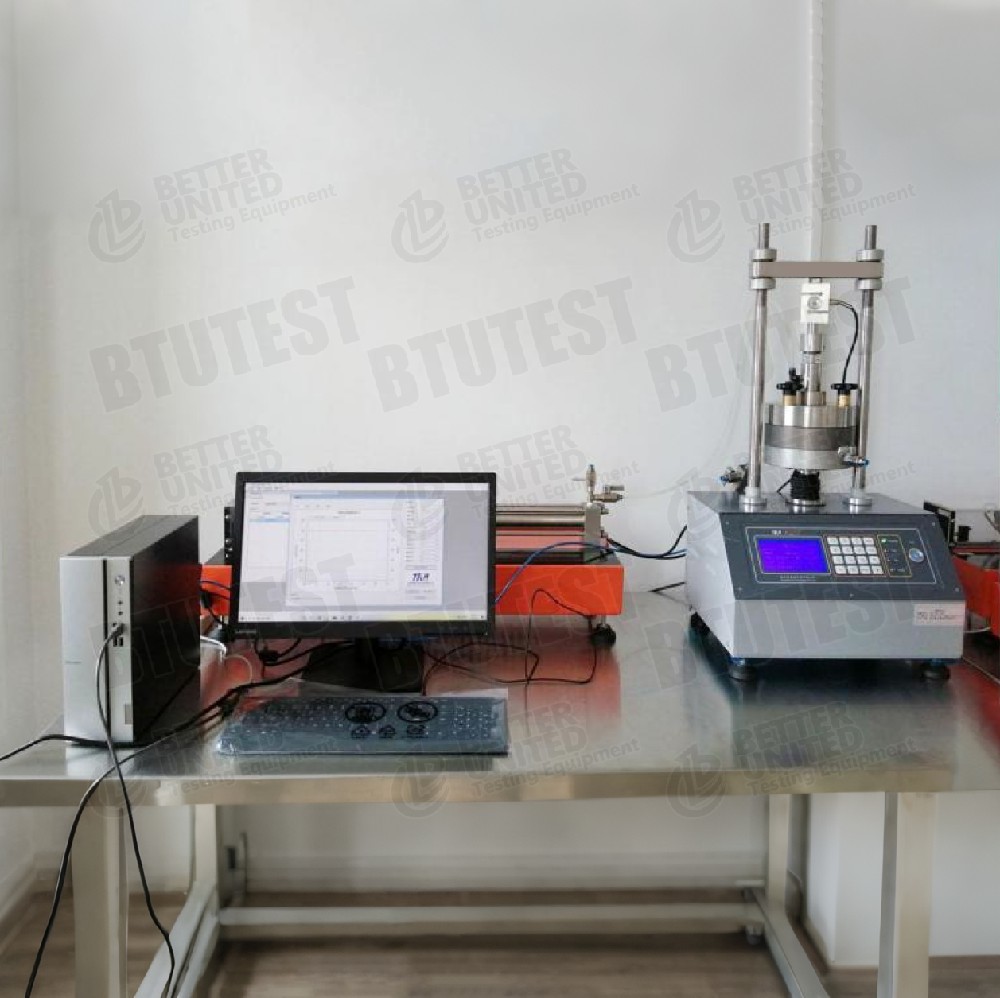

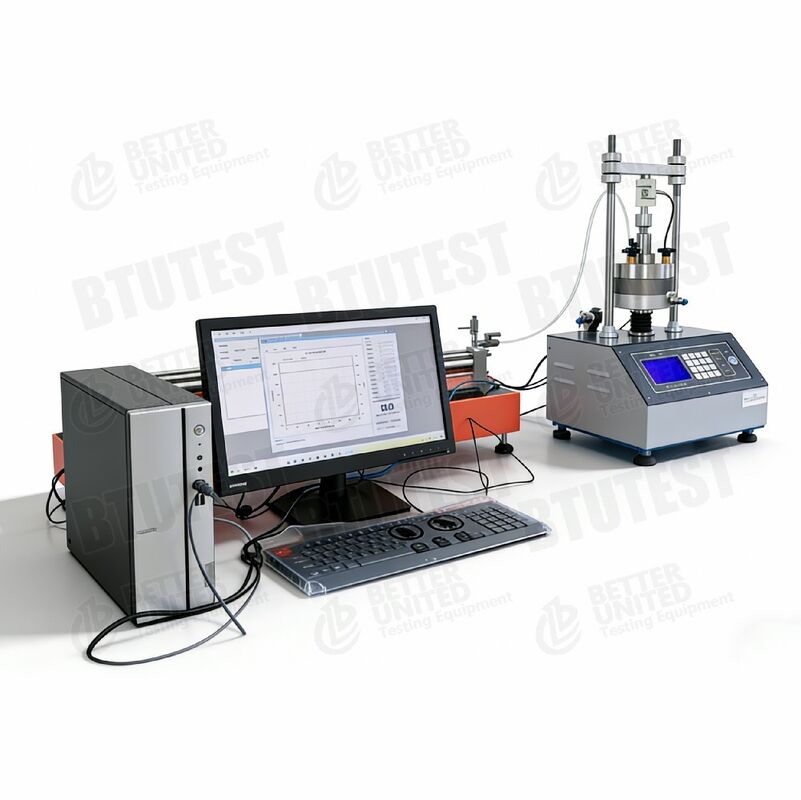

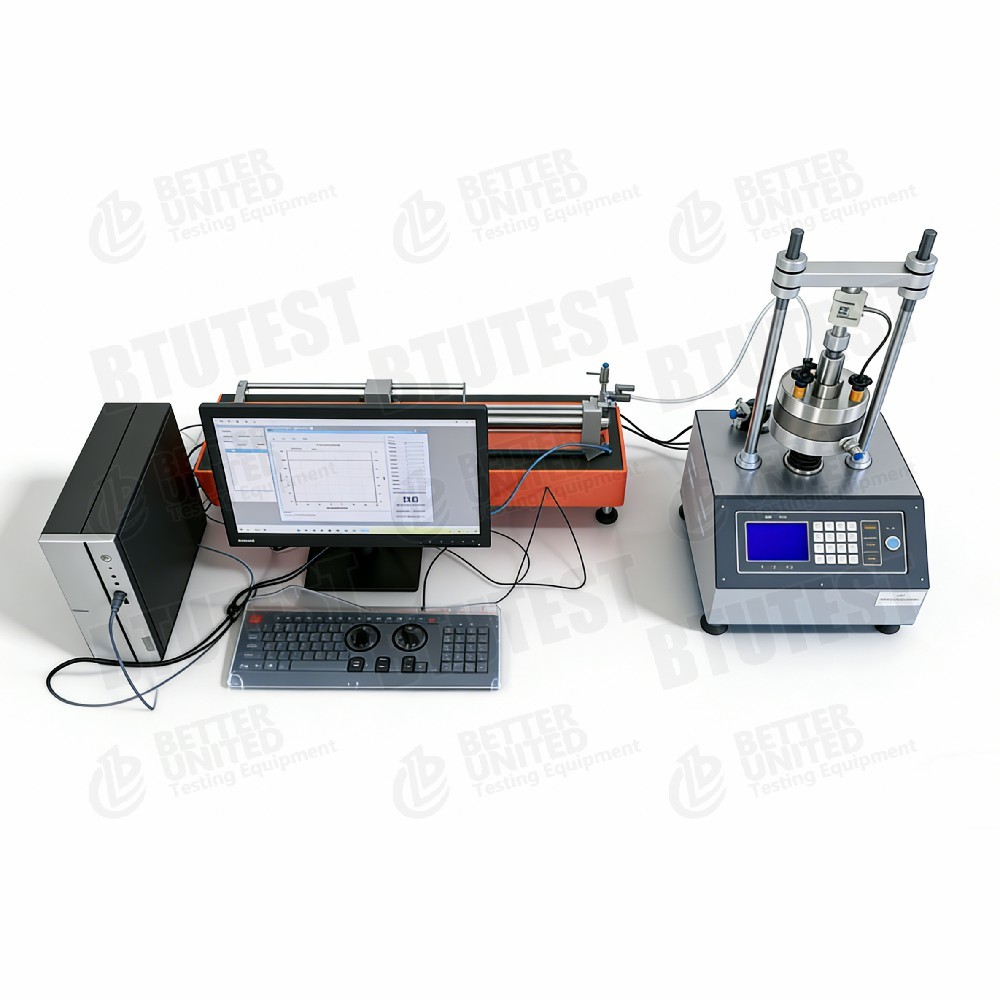

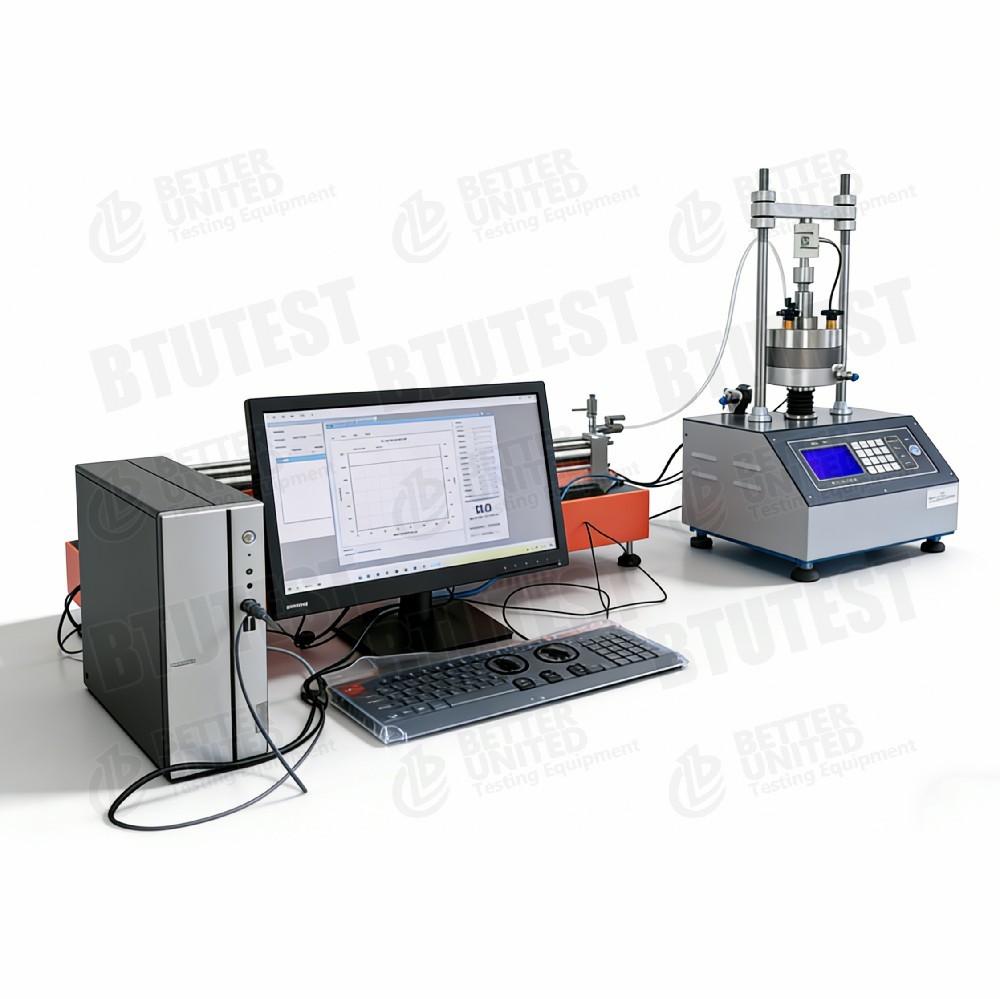

อุปกรณ์รวมน้ำหนักบรรทุกที่ควบคุมด้วยความเครียด

แบบอย่างบีทียู-STC-1S

คำอธิบาย

อุปกรณ์นี้คือกอุปกรณ์รวมโหลดที่ควบคุมความเครียด(อัตราความเครียดคงที่ – CRS) แบบจำลองบีทียู-STC-1Sใช้เพื่อทำการทดสอบการรวมตัวของการโหลด (CRS) ที่ควบคุมความเครียดด้วยการวัดความดันรูพรุนแบบเรียลไทม์ คุณสมบัติหลัก:

• ขนาดชิ้นงาน: Φ61.8×H20 มม. และ Φ61.8×H40 มม.
• เฟรมโหลด: แรงตามแนวแกนสูงสุด 10 kN, เครื่องบันทึกข้อมูล 4 ช่องสัญญาณในตัว
• โหลดเซลล์: 0-10 kN ความแม่นยำ ±0.1% FS
• เซนเซอร์วัดความดันรูพรุน:0-3.2 MPa (ไม่ได้ระบุความแม่นยำ ถือว่า ±0.1% FS)
• มาพร้อมกับซอฟต์แวร์รับและควบคุมข้อมูลผ่านคอมพิวเตอร์

มาตรฐานการทดสอบ (นานาชาติ)

• มาตรฐาน ASTM D4186(อัตราคงที่ของการรวมความเครียด – CRS)
• มาตรฐาน ASTM D2435(การรวมบัญชีหนึ่งมิติ – CRS เป็นวิธีการที่ได้รับ)
• มาตรฐาน ASTM D4546(การรวมการโหลด-ยกเลิกการโหลด-รีโหลด)
• ISO 17892-5(การทดสอบการรวม)
• บี 1377-6(การทดสอบการรวม)

อุปกรณ์สามารถตอบสนองข้อกำหนดของมาตรฐานเหล่านี้สำหรับการโหลด การวัดการเคลื่อนที่ การตรวจสอบความดันรูพรุน ฯลฯ

ข้อมูลจำเพาะ

> หมายเหตุ: ไม่ได้ระบุช่วงอัตราการโหลด จังหวะการเคลื่อนที่ ฯลฯ – โปรดดูคู่มือผลิตภัณฑ์

รายละเอียด

• การโหลดแบบควบคุมความเครียด (CRS)– โหลดชิ้นงานทดสอบที่อัตราความเครียดตามแนวแกนคงที่ (เช่น 0.01 มม./นาที) บันทึกความเค้นตามแนวแกน ความเครียด และความดันรูพรุนอย่างต่อเนื่อง ส่งผลให้ได้รับพารามิเตอร์การรวมตัวอย่างรวดเร็ว (Cv, Cc, Pc ฯลฯ)
• ความสูงของชิ้นงานสองชิ้น– 20 มม. (ธรรมดา) และ 40 มม. (ทางระบายน้ำที่ยาวกว่า)
• การวัดความดันรูพรุนแบบเรียลไทม์– ตรวจสอบแรงดันน้ำในรูพรุนในระหว่างการรวมตัว ซึ่งมีประโยชน์สำหรับการคำนวณ Cv และเส้นทางความเครียดที่มีประสิทธิภาพ
• เครื่องบันทึกข้อมูล 4 ช่องสัญญาณในตัว– บันทึกภาระตามแนวแกน การกระจัด ความดันรูพรุน ฯลฯ ไปพร้อมๆ กัน
• แรงตามแนวแกนสูงสุด 10 kN– สอดคล้องกับความเค้นในแนวแกนสูงสุดประมาณ 3.3 MPa (สำหรับชิ้นงาน Ø61.8 มม.) เหมาะสำหรับการทดสอบการรวมตัวของดินส่วนใหญ่
• โหลดเซลล์ที่มีความแม่นยำสูง– ±0.1% FS ข้อมูลที่เชื่อถือได้
• ซอฟต์แวร์คอมพิวเตอร์– การควบคุมการทดสอบอัตโนมัติเต็มรูปแบบ การแสดงเส้นโค้งความเครียดความเครียดและความเครียดรูขุมขนแบบเรียลไทม์ การคำนวณพารามิเตอร์การรวมโดยอัตโนมัติ

แอปพลิเคชัน

• การทดสอบการรวมตัวอย่างรวดเร็ว– CRS ช่วยประหยัดเวลาได้มากเมื่อเทียบกับการโหลดตามขั้นตอนแบบดั้งเดิม เหมาะสำหรับการทดสอบเป็นชุด
• ดินที่มีการซึมผ่านต่ำ– สำหรับดินเหนียวและดินที่มีการซึมผ่านต่ำอื่นๆ CRS จะให้ค่าสัมประสิทธิ์การรวมตัวอย่างมีประสิทธิภาพ
• การวิเคราะห์ความเครียดอย่างมีประสิทธิภาพ– การวัดความดันรูพรุนช่วยให้สามารถศึกษาการเปลี่ยนแปลงความเค้นที่มีประสิทธิผลระหว่างการบรรทุก
• การปรับลดระดับดินอ่อน– ประเมินลักษณะการรวมบัญชีเพื่อการทำนายการชำระบัญชี
• การวิจัยและการสอน– ห้องปฏิบัติการกลศาสตร์ดินของมหาวิทยาลัย สถาบันวิจัย

ข้อดี

• CRS การรวมบัญชีอย่างรวดเร็ว– สามารถประหยัดเวลาในการทดสอบได้มากกว่า 80% เมื่อเทียบกับการโหลดแบบขั้นตอน
• การวัดความดันรูพรุนแบบเรียลไทม์– ให้ข้อมูลความเครียดที่มีประสิทธิภาพเพิ่มเติม ปรับปรุงความแม่นยำในการคำนวณ
• ความสูงของชิ้นงานสองชิ้น– ความยืดหยุ่นเพื่อวัตถุประสงค์การวิจัยที่แตกต่างกัน
• เครื่องบันทึกข้อมูลในตัว– บูรณาการสูง ลดอุปกรณ์ภายนอก
• เซนเซอร์ความแม่นยำสูง– 0.1% FS ตรงตามข้อกำหนดการวิจัย
• ซอฟต์แวร์อัตโนมัติเต็มรูปแบบ– การควบคุมอัตโนมัติ การได้มา การคำนวณ ลดข้อผิดพลาดของมนุษย์

สิ่งที่ต้องเลือก

เลือกอุปกรณ์นี้หรือเปรียบเทียบกับรุ่นอื่นๆ ตามความต้องการในการทดสอบ:

การไหลของกระบวนการ

ตัวอย่าง:การทดสอบการรวม CRS (อัตราความเครียดคงที่)

• การเตรียมตัวอย่าง
  • ตัดชิ้นงานที่ไม่ถูกรบกวนหรือขึ้นรูปใหม่โดยใช้วงแหวนขนาด Φ61.8×20 มม. หรือ 40 มม.
  • วัดปริมาณน้ำและความหนาแน่นเริ่มต้น อิ่มตัวหากจำเป็น

• การติดตั้งตัวอย่าง
  • วางชิ้นงานทดสอบลงในเซลล์รวม (ด้วยหินที่มีรูพรุนและกระดาษกรอง) เชื่อมต่อเซ็นเซอร์ความดันรูพรุน
  • ติดตั้งดิสเพลสเมนต์เซนเซอร์
  • วางตำแหน่งเซลล์ในเฟรมโหลด และเชื่อมต่อโหลดเซลล์ตามแนวแกน

• ตั้งค่าพารามิเตอร์การทดสอบ
  • ในซอฟต์แวร์ เลือก “โมดูลการรวม CRS”
  • ตั้งค่าอัตราความเครียดคงที่ (เช่น 0.01 มม./นาที)
  • ตั้งค่าความเค้นตามแนวแกนสูงสุด (เช่น 20%) หรือแรงตามแนวแกนสูงสุด (10 kN)
  • ตั้งค่าช่วงเวลาการรับข้อมูล (เช่น 1 วินาที)

• เริ่มการทดสอบ
  • เริ่มระบบโหลดเซอร์โวเพื่อดันลูกสูบลงด้วยอัตราคงที่
  • ซอฟต์แวร์จะบันทึกแรงตามแนวแกน การเคลื่อนตัวตามแนวแกน ความดันรูพรุน และเวลาแบบเรียลไทม์
  • พล็อตเส้นโค้งความเค้น-ความเครียดและกราฟความเครียด-ความเครียดของรูพรุน

• หยุดสภาพ
  • หยุดโดยอัตโนมัติเมื่อถึงความเครียดที่ตั้งไว้หรือแรงตามแนวแกนสูงสุด

• การถอดประกอบและการทำความสะอาด
  • ขนถ่าย นำชิ้นงานทดสอบออก ชั่งน้ำหนักและทำให้แห้งเพื่อวัดปริมาณน้ำขั้นสุดท้าย
  • ทำความสะอาดเซลล์รวมและเซ็นเซอร์

• การประมวลผลข้อมูล
  • ตามทฤษฎี CRS ซอฟต์แวร์จะคำนวณ:
    • สัมประสิทธิ์การรวมตัว (Cv) จากความดันรูพรุนและอัตราการบรรทุก
    • ดัชนีแรงอัด (Cc), ดัชนีการเด้งกลับ (Cs)
    • ความดันก่อนการรวมตัว (Pc)
    • ค่าสัมประสิทธิ์การซึมผ่าน (k) (ทางอ้อม)
  • สร้างรายงานการทดสอบ

สรุป:

• บีทียู-STC-1Sเป็นเครื่องมือรวมน้ำหนักที่ควบคุมความเครียดสำหรับการทดสอบการรวมตัวอย่างรวดเร็วของ CRS ด้วยแรงตามแนวแกนสูงสุด 10 kN การวัดความดันรูพรุน และเหมาะสำหรับการกำหนดพารามิเตอร์การรวมตัวอย่างรวดเร็วสำหรับดินเนื้อละเอียด
