ระบบทดสอบคุณลักษณะการคายน้ำด้วยความเครียดด้วยสารเคมีสำหรับตัวกลางที่เป็นโคลน

รายละเอียดสินค้า

ระบบทดสอบคุณลักษณะการคายน้ำด้วยความเครียดด้วยสารเคมีสำหรับตัวกลางที่เป็นโคลน

แบบอย่างบีทียู-MCFA-10

คำอธิบาย

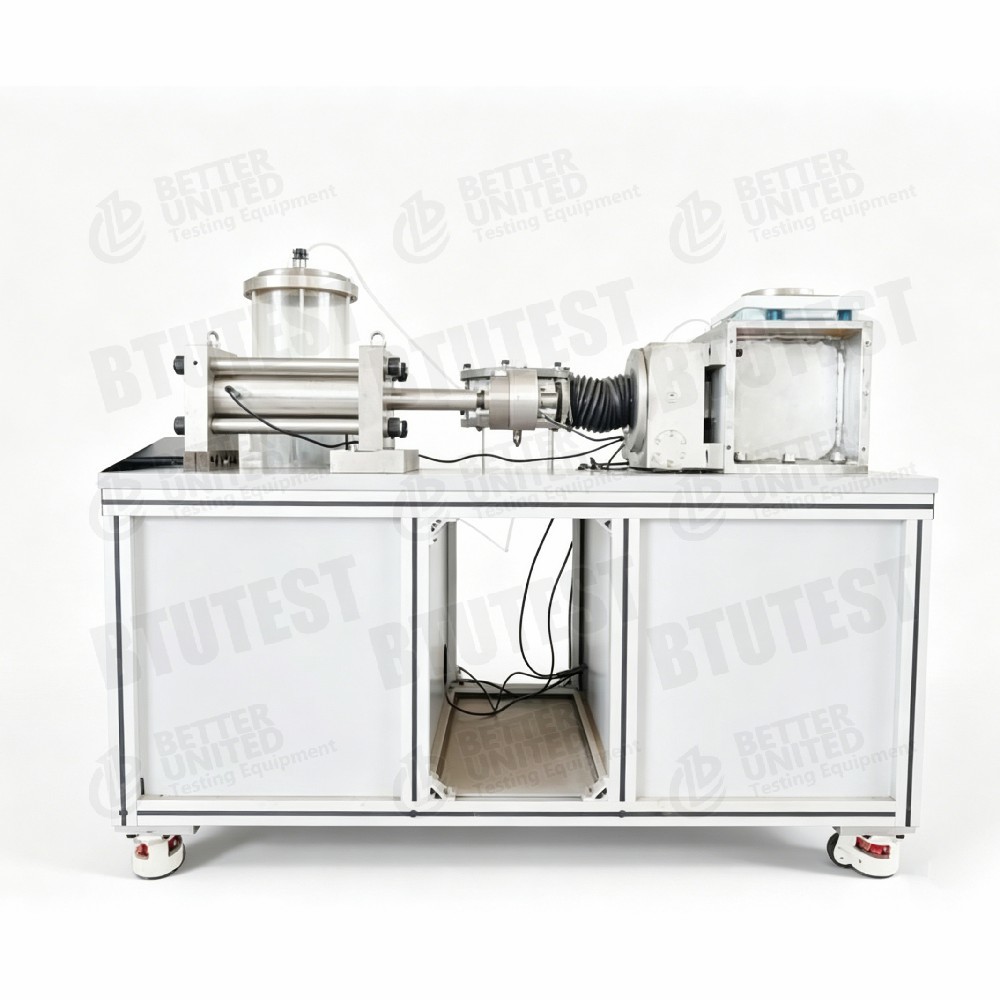

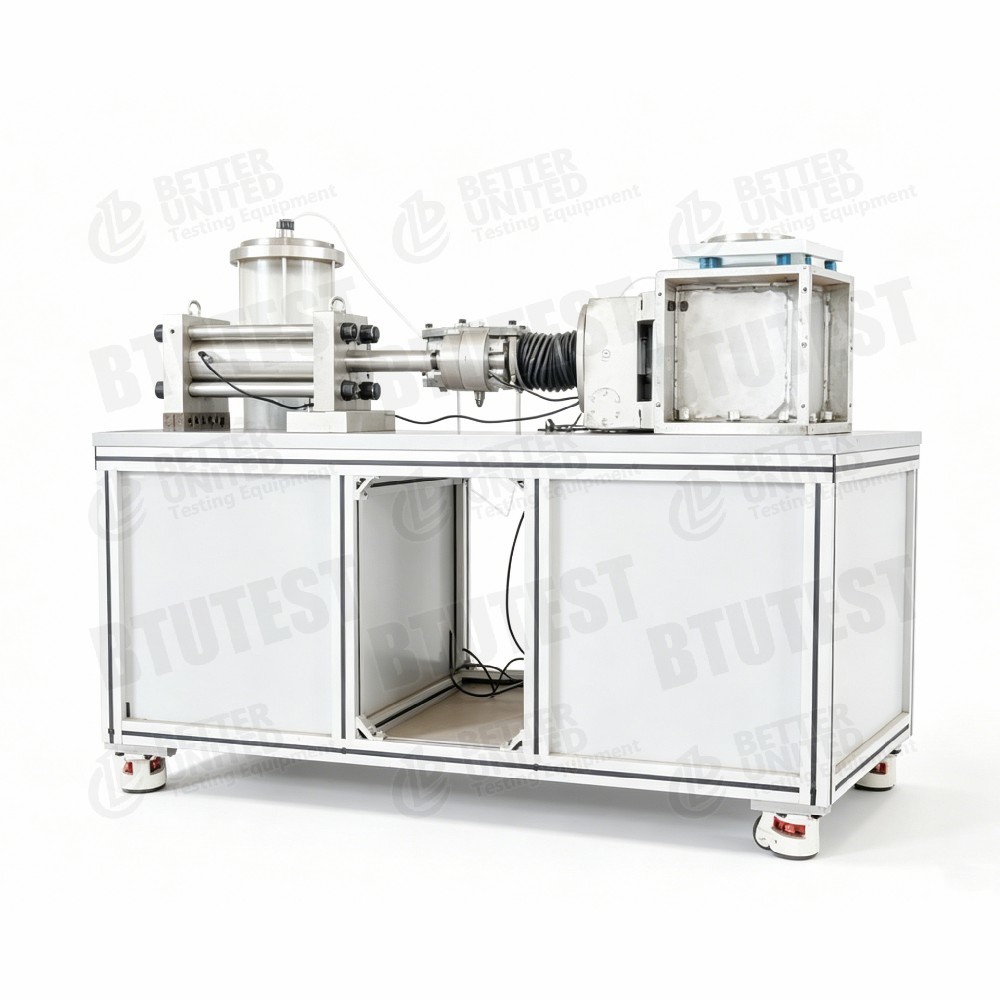

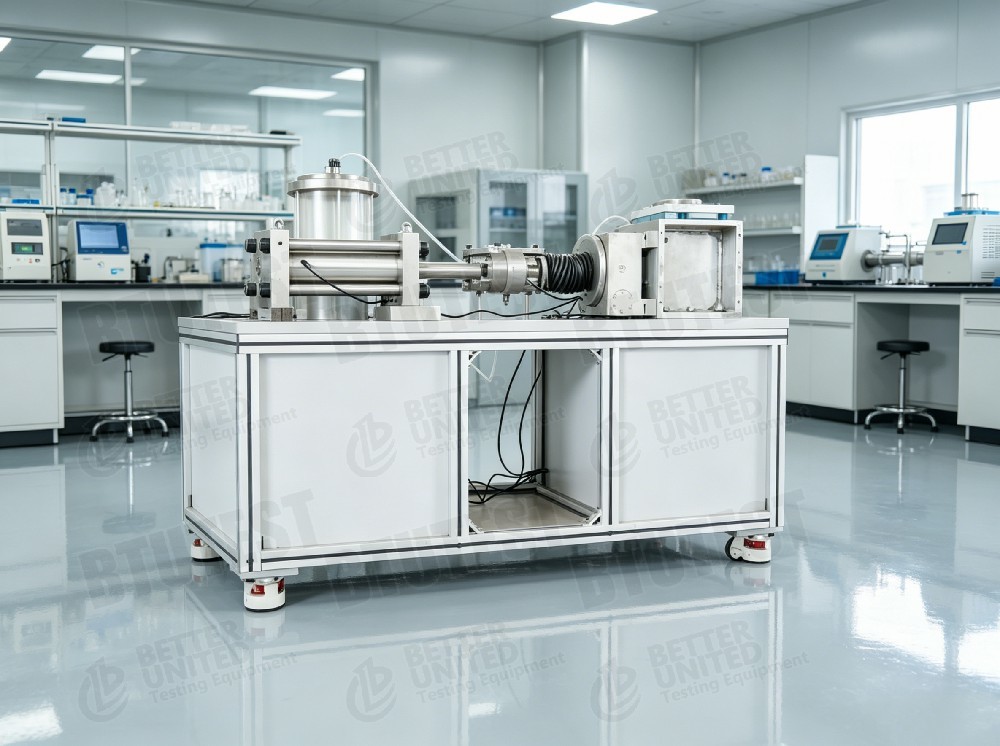

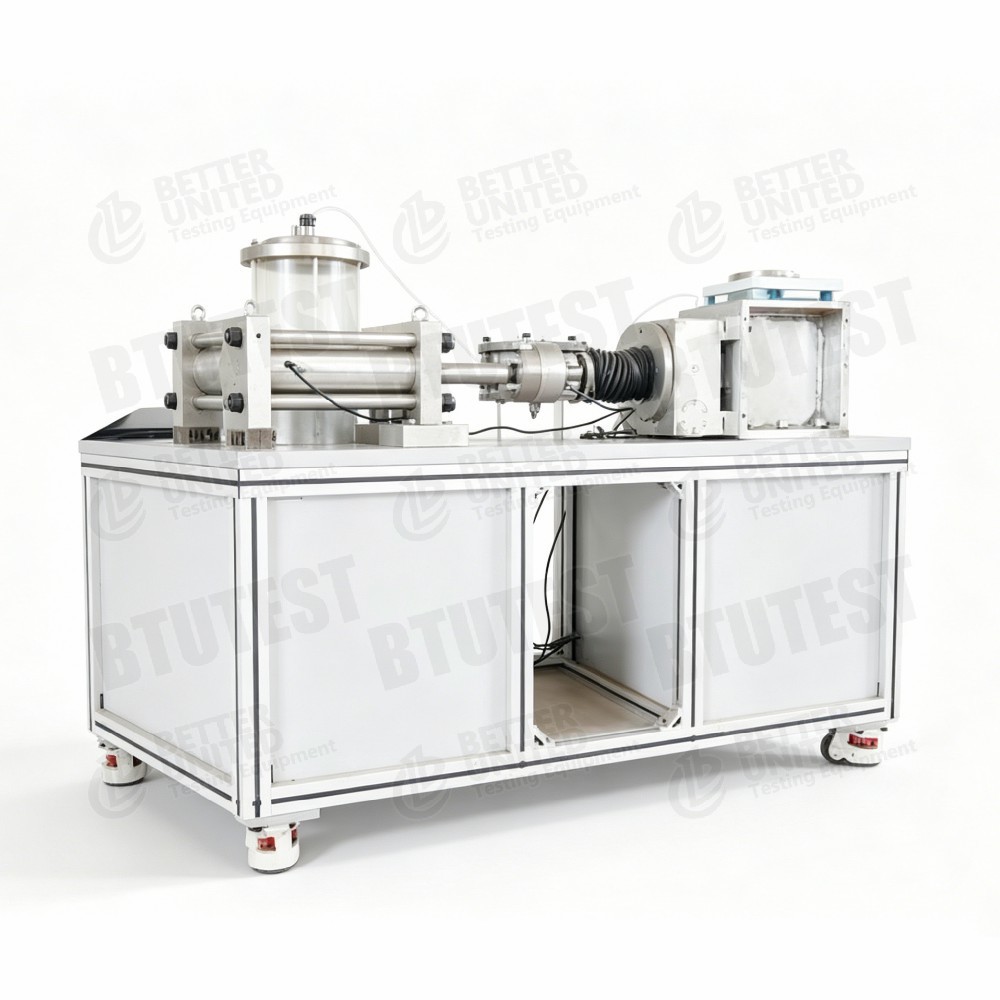

อุปกรณ์นี้คือกระบบทดสอบคุณลักษณะการคายน้ำด้วยสารเคมีความเครียดสำหรับตัวกลางที่เป็นโคลน (เครื่องทดสอบการคายน้ำด้วยแรงดันสารละลาย), แบบอย่างบีทียู-MCFA-10ใช้เพื่อศึกษาลักษณะการคายน้ำของตัวกลางที่เป็นโคลน เช่น สารละลาย ตะกอน และกากแร่ภายใต้ผลกระทบรวมของแรงดันทางกลและการปรับสภาพทางเคมี ระบบส่วนใหญ่ประกอบด้วยกระบอกป้อน ระบบโหลดการป้อน เซลล์คายน้ำ ระบบโหลดเซอร์โว ระบบตรวจวัดน้ำหนักการคายน้ำ ระบบเก็บข้อมูล และซอฟต์แวร์ที่เกี่ยวข้อง ฟังก์ชันหลัก: จำลองกระบวนการแยกของแข็ง-ของเหลวของตัวกลางที่เป็นโคลนภายใต้การกรองเชิงกลและการปรับสภาพสารเคมี

มาตรฐานการทดสอบ (นานาชาติ)

• มาตรฐาน ASTM D1987(การทดสอบการกรองตะกอน)
• ISO11370(บำบัดน้ำเสีย)
• จีน GB/T 31962(มาตรฐานคุณภาพน้ำเสียเพื่อระบายลงท่อระบายน้ำเทศบาล)

อุปกรณ์นี้เป็นอุปกรณ์ทดสอบเฉพาะ มาตรฐานที่ใช้บังคับอาจอ้างอิงถึงข้อกำหนดการทดสอบประสิทธิภาพการทำงานของการแยกของแข็งและของเหลวและการกรอง

ข้อมูลจำเพาะ

รายละเอียด

• การออกแบบการโหลดแบบสองขั้นตอน–
  • ระบบป้อนอาหาร: เครื่องอัดอากาศ + ตัวควบคุมนิวแมติกที่มีความแม่นยำ (0-0.9 MPa) ใช้ในการอัดแรงดันสารละลายจากกระบอกป้อนเข้าสู่เซลล์คายน้ำ
  • ระบบโหลดเซอร์โว: โหลดเชิงกล 0-200 kN ใช้แรงดันตามแนวแกน (สูงถึง 20 MPa) กับตัวกลางที่เป็นโคลนภายในเซลล์คายน้ำ
• เซลล์คายน้ำ– สแตนเลส 304 ทนต่อการกัดกร่อน เส้นผ่านศูนย์กลางภายใน 80 มม. ระยะชัก 100 มม. สามารถทนแรงดันสูง (20 MPa)
• การวัดน้ำหนักการขาดน้ำ– เครื่องชั่งความแม่นยำสูง (5000 กรัม / 0.01 กรัม) สำหรับการตรวจวัดมวลของเหลวที่ระบายออกแบบเรียลไทม์ ซึ่งใช้ในการคำนวณอัตราการคายน้ำและการนำน้ำทั้งหมดออก
• การวัดความดันรูพรุน– เซ็นเซอร์ความดันรูพรุน 0-20 MPa เพื่อตรวจสอบการเปลี่ยนแปลงแรงดันน้ำในรูพรุนภายในสารละลายระหว่างการแยกน้ำออก ช่วยให้วิเคราะห์ความเครียดได้อย่างมีประสิทธิภาพ
• ข้อกำหนดการปรับสภาพสารเคมี– ชื่อของระบบประกอบด้วย "สารเคมีความเครียด" ซึ่งหมายถึงว่าสามารถเติมสารปรับสภาพทางเคมี (สารตกตะกอน อิเล็กโทรไลต์ ฯลฯ) ลงในสารละลายเพื่อศึกษาผลกระทบต่อประสิทธิภาพการแยกน้ำ
• คุณสมบัติของซอฟต์แวร์– การสอบเทียบ การตั้งค่าพารามิเตอร์ การเก็บข้อมูลแบบเรียลไทม์ การส่งออกข้อมูล (tgd → txt → Excel) เพื่อความสะดวกในการประมวลผลภายหลัง

แอปพลิเคชัน

• การบำบัดน้ำเสียจากตะกอนเทศบาล– จำลองการแยกน้ำออกจากตะกอนภายใต้แรงดันเชิงกลและการปรับสภาพทางเคมี ปรับพารามิเตอร์กระบวนการแยกน้ำให้เหมาะสม
• หางแร่หนาขึ้น– ประเมินประสิทธิภาพการแยกน้ำของสารละลายหางแร่ของเหมืองสำหรับการซ้อนแบบแห้งหรือการบรรจุกลับ
• การบำบัดตะกอนที่ขุดลอก– การทดสอบการแยกน้ำออกจากตะกอนที่ขุดลอกจากแม่น้ำและทะเลสาบ
• การบำบัดด้วยการขุดเจาะโคลน– การแยกของแข็งของเหลวของโคลนเจาะน้ำมัน/ก๊าซ
• การศึกษาการปรับสภาพสารเคมี– ตรวจสอบผลกระทบของการตกตะกอน อิเล็กโทรไลต์ และสารเคมีอื่นๆ ต่อประสิทธิภาพการแยกน้ำออกจากสารละลาย
• การจำลองการกดตัวกรอง– จัดเตรียมพารามิเตอร์การออกแบบสำหรับการกดตัวกรองแบบเพลทและเฟรม การกดตัวกรองสายพาน ฯลฯ

ข้อดี

• ข้อต่อเคมีความเครียด– ศึกษาผลกระทบของแรงดันเชิงกลและการปรับสภาพทางเคมีไปพร้อมๆ กันต่อการบำบัดน้ำเสีย และจำลองกระบวนการภาคสนามอย่างใกล้ชิด
• แรงโหลดสูง (200 กิโลนิวตัน)– สามารถจำลองการกรองแรงดันสูง โดยมีความเค้นตามแนวแกนสูงสุด 20 MPa เหมาะสำหรับวัสดุที่แยกน้ำออกยาก
• การวัดน้ำหนักการคายน้ำที่มีความแม่นยำสูง– ความแม่นยำ 0.01 กรัม ติดตามอัตราการคายน้ำและการกำจัดน้ำทั้งหมดได้อย่างแม่นยำ
• ช่วงความเร็วในการโหลดกว้าง– 0.00001‑10 มม./นาที จากการกรองช้าไปจนถึงการบีบอัดอย่างรวดเร็ว
• การตรวจสอบความดันรูพรุน– ความเข้าใจแบบเรียลไทม์เกี่ยวกับการกระจายแรงดันภายในในสารละลายเพื่อประเมินประสิทธิภาพการแยกน้ำ
• วัสดุที่ทนต่อการกัดกร่อน– เซลล์คายน้ำทำจากสแตนเลส 304 เหมาะสำหรับสารละลายน้ำเกลือหรือสารละลายเคมี
• ซอฟต์แวร์อัตโนมัติ– ควบคุมอัตโนมัติเต็มรูปแบบ ส่งออกข้อมูลได้สะดวก

สิ่งที่ต้องเลือก

เลือกระบบนี้หรือการกำหนดค่าที่เกี่ยวข้องตามข้อกำหนดการทดสอบ:

การไหลของกระบวนการ

ตัวอย่าง:การปรับสภาพสารเคมีตะกอนชุมชน + การทดสอบการแยกน้ำด้วยการกรองด้วยแรงดัน

• การเตรียมตัวอย่าง
  • ใช้สารละลายดิบ (หรือตะกอน) จำนวนหนึ่งแล้ววัดปริมาณน้ำเริ่มต้น
  • เติมสารเคมีปรับสภาพ (เช่น โพลีอะคริลาไมด์ PAM) ตามแผนการทดสอบ และผสมให้เข้ากัน

• การให้อาหาร
  • เทสารละลายปรับสภาพลงในกระบอกป้อน (ความจุ 5,000 มล.)
  • ใช้ระบบป้อนวัสดุป้อน (เครื่องอัดอากาศ + ตัวควบคุมนิวแมติกที่มีความแม่นยำ 0-0.9 MPa) เพื่ออัดแรงดันสารละลายลงในเซลล์คายน้ำ

• การติดตั้งและการปิดผนึก
  • ตรวจสอบให้แน่ใจว่าลูกสูบซีล เช็ควาล์ว เซ็นเซอร์ความดันรูพรุน และท่อระบายน้ำของเซลล์คายน้ำเชื่อมต่ออย่างถูกต้อง
  • วางระบบตรวจวัดน้ำหนักการคายน้ำ (สมดุล) ไว้ใต้ช่องระบายน้ำ

• ตั้งค่าพารามิเตอร์การทดสอบ
  • ในซอฟต์แวร์ ให้ป้อนเส้นผ่านศูนย์กลางภายในของเซลล์คายน้ำ (80 มม.)
  • ตั้งค่าโหมดการโหลดตามแนวแกน: การควบคุมความเค้นหรือการควบคุมการเคลื่อนที่
  • กำหนดลำดับการโหลด: เช่น ความเค้นคงที่ 5 MPa เป็นเวลา 30 นาที หรืออัตราคงที่ 1 มม./นาที การบีบอัดจนถึงระยะชักสูงสุด
  • กำหนดเงื่อนไขสิ้นสุด: ระยะชักถึง 100 มม. หรืออัตราการคายน้ำต่ำกว่าเกณฑ์

• เริ่มการกรอง
  • เริ่มระบบโหลดเซอร์โว ลูกสูบตามแนวแกนเคลื่อนลงเพื่อใช้แรงกด
  • ซอฟต์แวร์บันทึกแบบเรียลไทม์: แรงตามแนวแกน การเคลื่อนตัวตามแนวแกน ความดันรูพรุน มวลของเหลวที่ระบายออก (สมดุล)
  • กราฟแสดงกราฟการแยกน้ำ: มวลที่ระบายออกเทียบกับเวลา ความดันรูพรุนเทียบกับเวลา ความเครียด-ความเครียด ฯลฯ

• สิ้นสุดการทดสอบ
  • หยุดโดยอัตโนมัติเมื่อถึงเงื่อนไขที่ตั้งไว้
  • ระบายแรงดัน นำเค้กกรองที่แยกน้ำออก วัดปริมาณน้ำสุดท้าย

• การประมวลผลข้อมูล
  • คำนวณการนำน้ำออกทั้งหมด อัตราการแยกน้ำ และกรองปริมาณน้ำเค้ก
  • วิเคราะห์ความสัมพันธ์ระหว่างการกระจายแรงดันรูพรุนและอัตราการแยกน้ำ
  • เปรียบเทียบประสิทธิภาพการแยกน้ำออกภายใต้ตัวปรับสภาพสารเคมี แรงดัน และอัตราการบรรทุกที่แตกต่างกัน
  • ส่งออกข้อมูล (tgd → txt → Excel) และสร้างรายงาน

สรุป:BTU-MCFA-10 เป็นระบบทดสอบคุณลักษณะการคายน้ำด้วยสารเคมีความเครียดสำหรับตัวกลางที่เป็นโคลน เหมาะสำหรับการศึกษาการแยกน้ำด้วยแรงดันของตะกอนชุมชน กากแร่ ตะกอนที่ขุดลอก และสารละลายอื่นๆ คุณสมบัติหลัก ได้แก่ การโหลดสองขั้นตอน (การป้อนด้วยลม + การกรองด้วยแรงดันเซอร์โว) การชั่งน้ำหนักสำหรับแยกน้ำที่มีความแม่นยำสูง การตรวจสอบแรงดันรูพรุน เซลล์แยกน้ำที่ทนต่อการกัดกร่อน และซอฟต์แวร์อัตโนมัติเต็มรูปแบบ ความเค้นตามแนวแกนสูงสุดคือ 20 MPa แรงโหลด 200 kN และปริมาตรกระบอกป้อน 5 ลิตร สามารถเลือกเพิ่มการศึกษาการปรับสภาพสารเคมีเพื่อจำลองกระบวนการกดตัวกรองจริงได้ การเลือกควรขึ้นอยู่กับคุณลักษณะของวัสดุ ความดันที่ต้องการ ความจำเป็นในการปรับสภาพสารเคมี และขนาดเซลล์คายน้ำ
